PLC中常用数制及如何转换

数制也称计数制，是用一组固定的符号和统一的规则来表示数值的方法。任何一个数制都包含两个基本要素：基数和位权。

基数：数制所使用数码的个数。例如，二进制的基数为2；十进制的基数为10。

位权：数制中某一位上的1所表示数值的大小（所处位置的价值）。例如，十进制的123，1的位权是100，2的位权是10，3的位权是1。二进制中的 1011 ，左起第一个1的位权是8，0的位权是4，第二个1的位权是2，第三个1的位权是1。

PLC中常用的数制有：十进制，二进制，十六进制，八进制等。此外还有BCD码和ASCII码也偶尔会使用。

十进制（Decimal notation）：如1234=1*103+2*102+3*101+4*100，逢十进一，基数为10，单个数是0-9，每位的系数乘于基数（10）的N次方，N为其所处的位数。

二进制（Binary notation）：如1101=1*23+1*22+0*21+1*20=13，逢二进一，基数为2，单个数只有0和1, 每位的系数乘于基数（10）的N次方，N为其所处的位数。从第3位至0分别为8,4,2,1，所以二进制也成8421码。如果表示有符号数，则用最高位表示符号，0为正数1为负数。正数以二进制原码表示；负数则以补码存储，即将原码逐位取反再加1。

十六进制（Hexdecimal notation）：逢16进1的进位制。一般用数字0到9和字母A到F（或a~f）表示，其中:A~F表示10~15，这些称作十六进制数字。

八进制（Octal notation）：逢八进一，单个数有0-7，在PLC中常用于编址，数据运算应用较少。

BCD码：（Binary-Coded Decimal‎）亦称二进码十进数或二-十进制代码。用4位二进制数来表示1位十进制数中的0~9这10个数码。通常时钟采用BCD码存储。

ASCII：（American Standard Code for Information Interchange:美国信息交换标准代码）是基于拉丁字母的一套电脑编码系统，主要用于显示现代英语和其他西欧语言。它是现今最通用的系统，并等同于国际标准ISO/IEC 646。PLC中数据存储只能以0和1形式，其它数据可通过进制转换成二进制，但是字母和一些特殊符号用什么表示则需要约定一套转换规则，于是美国有关的标准化组织就出台了ASCII编码。

浮点数（float）：又称实数（REAL），浮点数是属于有理数中某特定子集的数的数字表示，在计算机中用于近似表示任意某个实数。具体来说，这个实数由一个整数或定点数（即尾数）乘以某个基数（计算机中通常是2）的整数次幂得到，这种表示方法类似于基数为10的科学计数法。

在二进制科学表示法中，S=M×2^N 主要由三部分构成：符号位+阶码（N）+尾数（M）。对于float型数据，其二进制有32位，其中符号位1位，阶码8位，尾数23位。符号位：0表示正，1表示负。阶码：这里阶码采用移码表示，对于float型数据其规定的偏置量为127，阶码有正有负，对于8位二进制，则其表示范围为−128～127。比如，对于float型数据，若阶码的真实值为2，则加上127后为129，其阶码表示形式为10000010。尾数：有效数字位，即部分二进制位（小数点后面的二进制位），因为规定M的整数部分恒为1，所以这个1就不进行存储了。下面举例说明：

float型数据125.5转换为标准浮点格式，125的二进制表示形式为1111101，小数部分表示为二进制为 1（小数部分乘以2，小于1则为0，大于1则为1，小数继续乘以2，直到小数部分为0为止），则125.5二进制表示为1111101.1，由于规定尾数的整数部分恒为1，则表示为1.1111011*2^6，阶码为6，加上127为133，则表示为10000101，而对于尾数将整数部分1去掉，为1111011，在其后面补0使其位数达到23位，则为11110110000000000000000。则其二进制表示形式为：0 10000101 11110110000000000000000

那么这些进制之间是如何转换呢？

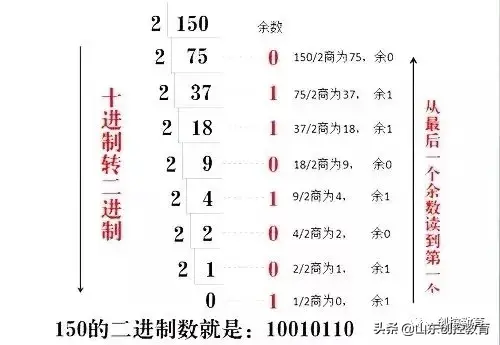

1.十进制转二进制

方法为：十进制数除2取余法，即十进制数除2，余数为权位上的数，得到的商值继续除2，依此步骤继续向下运算直到商为0为止。

（具体用法如下图）

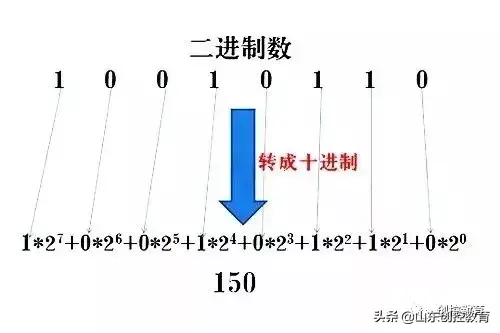

2.二进制转十进制

方法为：把二进制数按权展开、相加即得十进制数。

（具体用法如下图）

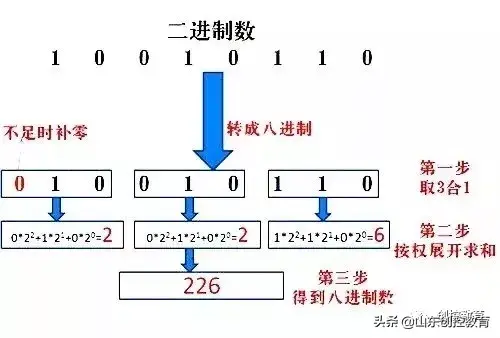

3.二进制转八进制

方法为：3位二进制数按权展开相加得到1位八进制数。（注意事项，3位二进制转成八进制是从右到左开始转换，不足时补0）。

（具体用法如下图）

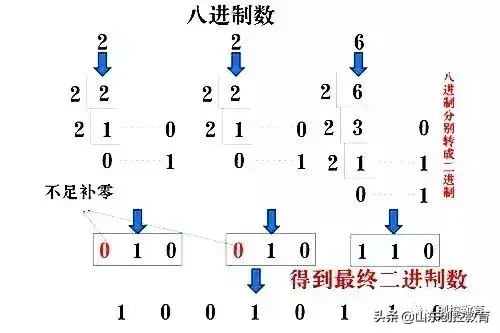

4.八进制转成二进制

方法为：八进制数通过除2取余法，得到二进制数，对每个八进制为3个二进制，不足时在最左边补零。

（具体用法如下图）

5.二进制转十六进制

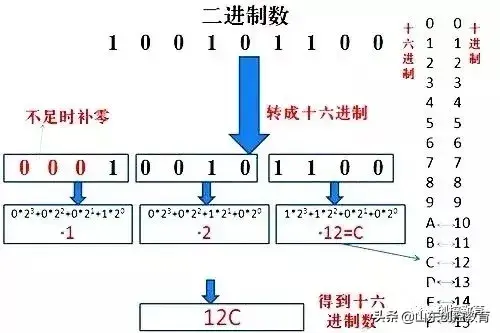

方法为：与二进制转八进制方法近似，八进制是取三合一，十六进制是取四合一。（注意事项，4位二进制转成十六进制是从右到左开始转换，不足时补0）。

（具体用法如下图）

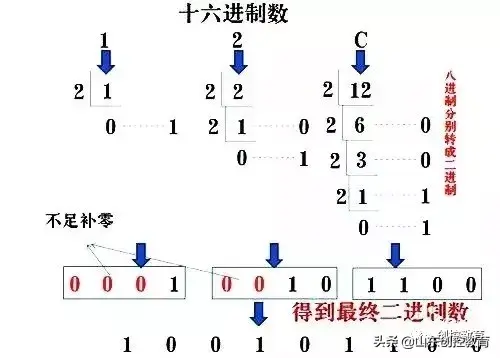

6.十六进制转二进制

方法为：十六进制数通过除2取余法，得到二进制数，对每个十六进制为4个二进制，不足时在最左边补零。

（具体用法如下图）

7.十进制转八进制或者十六进制有两种方法

第一：间接法—把十进制转成二进制，然后再由二进制转成八进制或者十六进制。这里不再做图片用法解释。

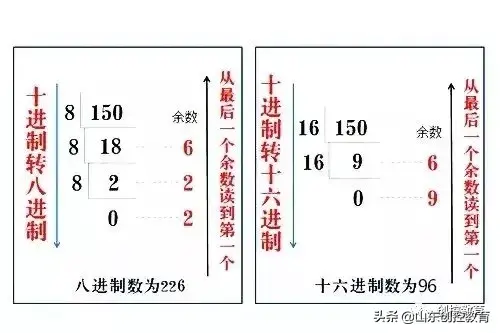

第二：直接法—把十进制转八进制或者十六进制按照除8或者16取余，直到商为0为止。

（具体用法如下图）

8.八进制或者十六进制转成十进制

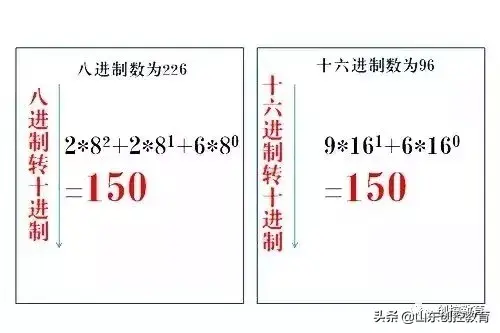

方法为：把八进制、十六进制数按权展开、相加即得十进制数。

（具体用法如下图）

9.BCD码转十进制：因为BCD码是用四位二进制表示一位十进制数，所以转换方法类似二进制转十六进制“取四合一”法，四位组合后转成十进制得到的就是十进制。

以上介绍了PLC中常用进制及相互转换方法，意在让初学者理解进制含义及转换规律。真正使用时可利用计算机提供的程序员型计算器轻松运算出来。

S7-1200 PLC的转换操作指令，你能说出几个？

前面给大家介绍了移动操作指令，接下来就接着介绍一下转换操作指令吧，S7-1200 PLC的转换操作指令也包括有数据类型的转换指令、实数转整数指令、以及用于缩放和标准化指令。

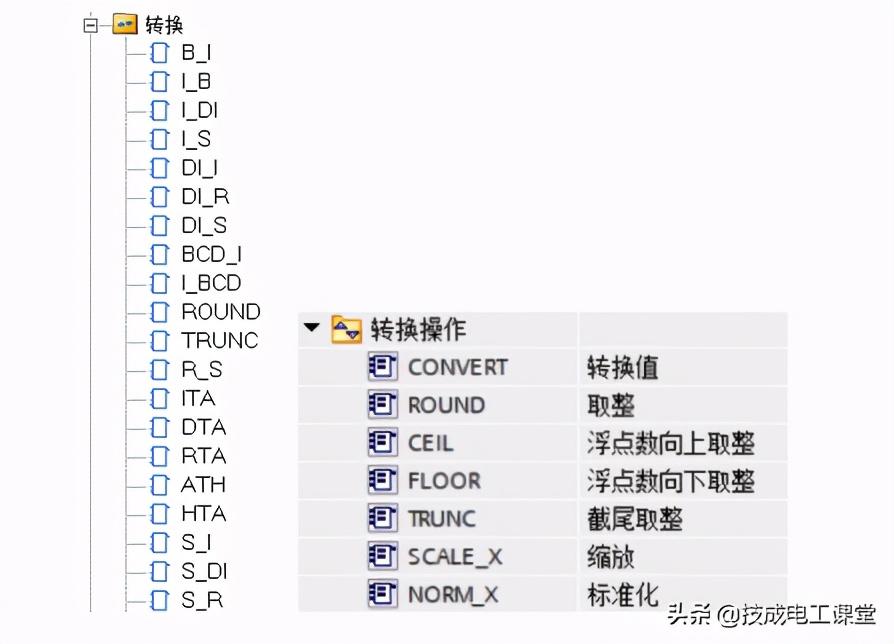

在我们S7-1200 PLC中，转换指令就是CONVERT，我们可以在指令中更改数据类型，相当于所有的转换指令都集合在这个CONVERT指令中，而对于S7-200/200 SMART PLC的转换指令是比较多的，我们需要哪个类型的转换指令就调用哪个指令，不能更改指令的类型，大家在学习的时候可以对比着学习，下面我们就介绍一下S7-1200 PLC常用的移动指令吧。

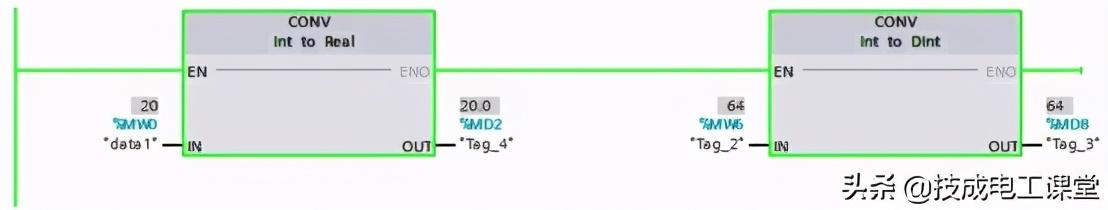

1、转换指令CONVERT

转换指令是将一种数据类型转换成另一种数据类型的，使用的时候单击指令“???”的位置，然后在下拉列表中选择输入数据类型和输出数据类型。

CONVERT指令支持的数据类型包括有整数、双整数、实数、无符号短整型、无符号整型、无符号双整型、短整型、长实数、字、双字、字节、BCD32等，比如INT TO DINT就是表示把整数转换成双整数。

IN管脚是输入要转换的数据，OUT管脚是转换后的数据，在管脚输入数据类型的时候注意要跟设置的数据类型一致哦。

2、浮点数转整数指令

S7-1200 PLC的浮点数转换指令包括有四舍五入取整指令ROUND、向上取整指令CEIL、向下取整指令FLOOR和截取尾数部分取整指令TRUNC这四个，而S7-200/200 SMART PLC的浮点数转换指令只有ROUND和TRUNC，那么S7-1200 PLC的CEIL和FLOOR指令大家可以着重了解一下，对比着学习效率更高哦。

这里还要提一下的是，前面所说的CONVERT转换指令也是可以实现浮点数转整数的功能的哦，具体想使用哪个指令就看你怎么选择了。

上图的程序中ROUND是对13.7四舍五入输出14，TRUNC是将12.5的尾数部分截取掉，取12进行输出，FLOOR是15.8向下取整变成15，CEIL是将12.4向上取整变成13。

3、缩放SCALE_X和标准化NORM_X指令

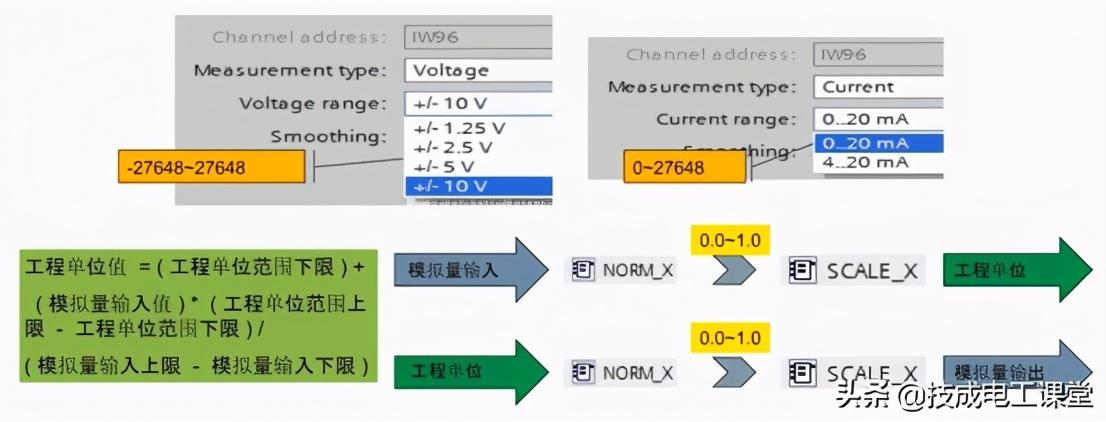

缩放和标准化指令通常配合使用来实现模拟量输入和输出的转换，模拟量的转换是有个对应的公式的，这两个指令其实也是根据如下这个公式而来的。

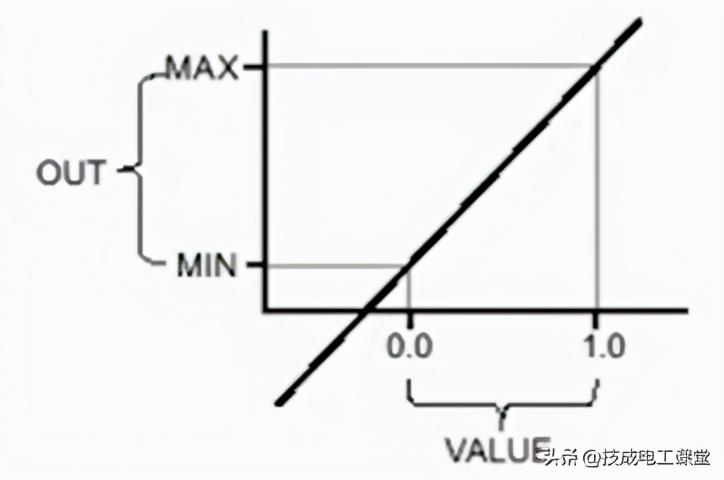

缩放指令SCALE_X用于按照参数MIN和MAX所指定的数据类型和值范围对标准化实参VALUE进行标定，OUT=VALUE*(MAX-MIN)+MIN，其中0.0<=VALUE<=1.0。

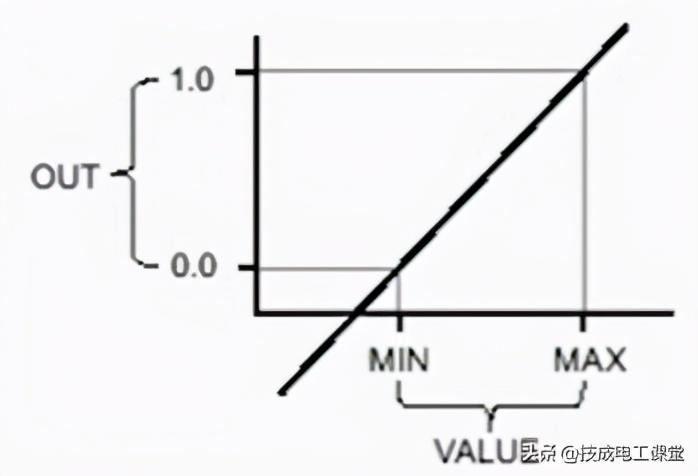

标准化指令NARM_X用于通过参数MIN和MAX指定的范围内的参数VALUE，把其标定在0%~100%范围内。OUT=(VALUE-MIN)/(MAX-MIN)，其中0.0<=OUT<=1.0。

以上这两个指令主要是在模拟量控制中会有应用，如果是入门的学习可以先简单了解就可以，等之后学习到模拟量控制部分再来详细学习。

以上这些就是转换操作指令的介绍，转换指令在我们做一些运算处理的时候是会应用到的，除了缩放和标准化指令可以简单了解，其他的转换指令都是需要掌握的哦，大家记住了吗?

( 技成培训网原创，作者：蔡慧荥，未经授权不得转载，违者必究 )
