电工：弄懂PLC输入端和输出端怎么接线，再提加工资的事情吧！

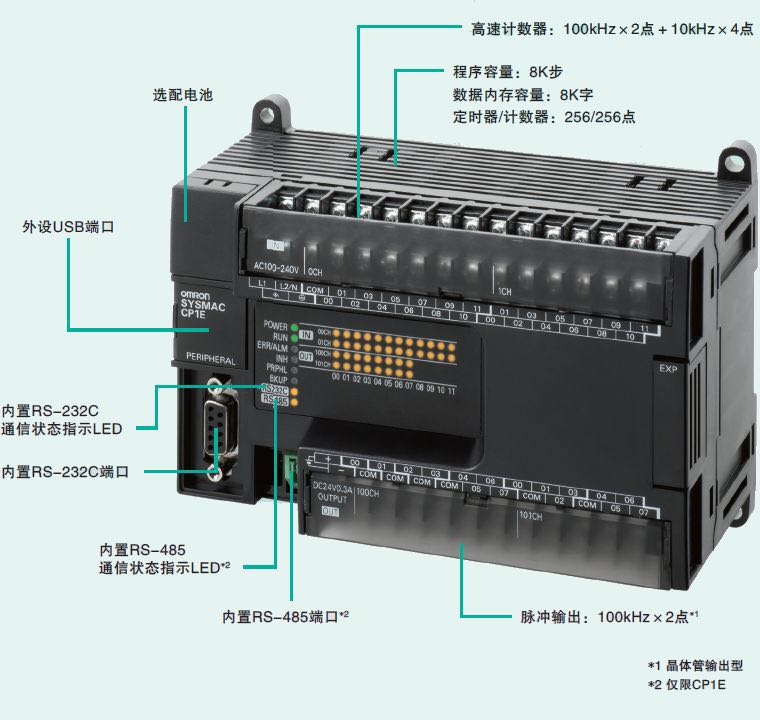

目前，PLC在工业生产和自动化控制中是使用率非常高的集中控制设备，PLC代替了繁重的继电器柜，交流接触器柜等，逐渐的在生产和控制中普及使用，PLC的正确接线是PLC发挥功能的前提条件，熟练的掌握PLC输入端口和输出端口的接线是每一个电力作业人员所必需的。
一般情况下，PLC电源输入端接AC220V，是为了给PLC提供运行电源。PLC输出电源端口一般为DC24V，是PLC自带的电源输出。PLC使用过程中，输入端和输出端正确的接线是非常重要，接线正确是PLC工作的前提。
下面我们重点来分析一下PLC的输入端，输出端常见的接线类型：
一，输入端口常见的接线类型和对象：
PLC输入端口一般是输入：
1，开关量信号：
按钮，行程开关，转换开关，接近开关，拨码开关等等。
举个简单的例子更加容易说清楚：

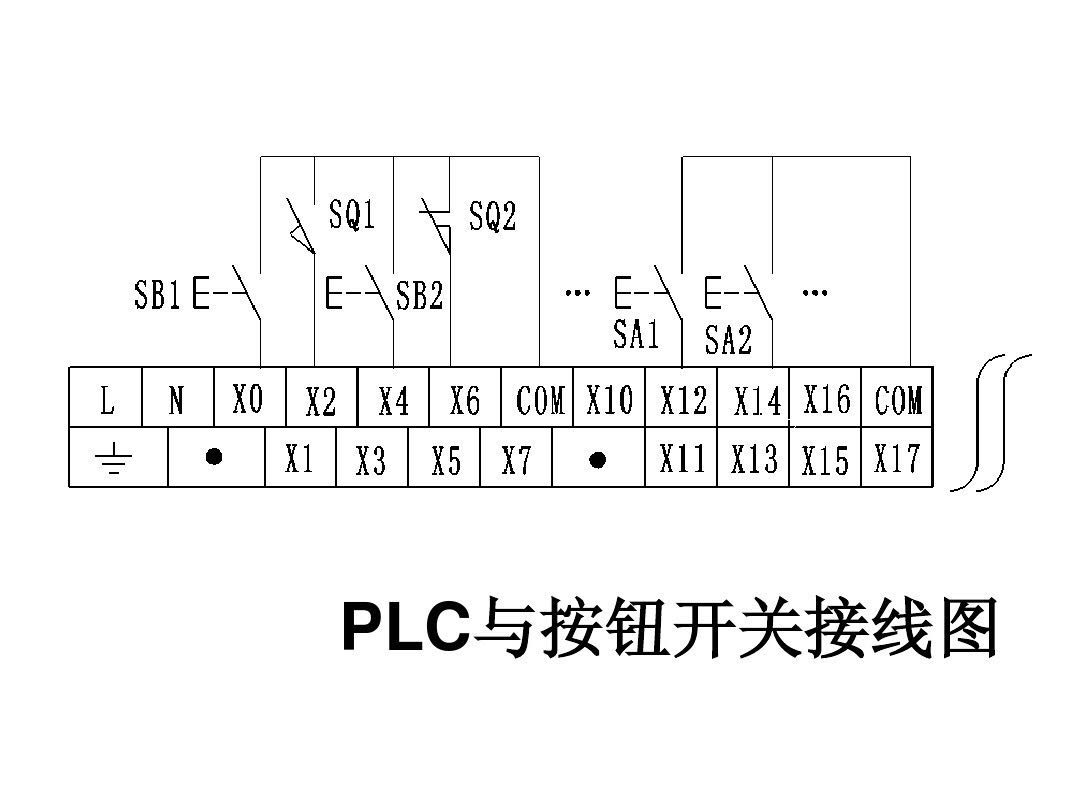

按钮或者接近开关的接线所示： PLC开关量接线，一头接入PLC的输入端（X0，X1，X2等），另一头并在一起接入PLC公共端口（COM端）。
2，模拟量信号：
一般为各种类型的传感器， 例如：压力变送器，液位变送器，远传压力表，热电偶和热电阻等等信号。
模拟量信号采集设备不同，设备线制（二线制或者三线制）不同，接线方法也会稍有不同。如图所示：
二，输出端口接线。
PLC输出端口接线一般可以分为以下三种情况：
1，继电器输出。
2，晶体管输出。
3，晶闸管输出。
PLC输出方式不同，输出负载所接的电源类型也不同。如图所示：这是PLC输入端和输出端的基本接线，属于PLC基本知识。
三，PLC接线过程中的三点常识：
1，PLC电源电路。
PLC控制系统的电源除了交流电源外，还包括PLC直流电源，一般而言，PLC交流电源可以由市电直接供应，而输入设备（开关，传感器等）的直流电源和输出设备（继电器）的直流电源等，最好采取独立的直流电源供电。大部分的PLC自带24V直流电源，只有当输入设备或者输出设备所需电流不是很大的情况下，才能使用PLC自带直流电源。
2，PLC输入口和输出口的电流定额。
PLC自带的输入口电源一般为DC24v，输入口每一个点的电流定额在5mA-7mA之间，这个电流是输入口短接时产生的最大电流，当输入口有一定的负载时，其流过的电流会相应减少。PLC输入信号传递所需的最小电流一般为2mA，为了保证最小的有效信号输入电流，输入端口所接设备的总阻抗一般要小于2K欧。
也就是说当输入端口的传感器功率较大时候，需要接单独的外部电源。
3，PLC输出端口一般所能通过的最大电流 随PLC机型的不同而不同，大部分在1A~2A之间，当负载的电流大于PLC的端口额定电流的最大值时，一般需要增加中间继电器才能连接外部接触器或者是其他设备。
PLC正确接线是PLC有效运行的前提，也是PLC的基本技能，熟练的掌握PLC的接线常识是十分有必要的。
说的不恰当的地方还请师傅们及时斧正，感谢！欢迎关注，一起交流学习电气电工知识！
讲真，这么全的PLC输入输出各种回路接线，第一次看见
一、输入回路接线
输入电路是PLC接收信号的端口(对模拟量来说一般为0-40MA直流电流或0-10V直流电压信号),输入接线是指外部输入器件(任何无源的触点和集电极开路的NPN三极管)接通输入回路闭合,同时输入指示的发光二极管亮。常用外部输入器件有按钮，接近开关，转换开关，拨码器，各种感应器等，是对系统发出各种控制信号的主令电器。
（一）PLC输入模块与主令电器电器类设备的连接
图中松下PLC为直流汇点式输入，即所以输入点共用一个公共端COM，同时COM端内带有DC24V电源，在编写程序时注意外部设备使用的是常闭还是常开触点
输入端的电气原理图中停止按钮SB0用常闭触点，串在控制线中，用于停机控制。启动按钮SB1用常开触点。在设计的两个梯形图完成的控制功能相同，但停机信号X0使用的触点类型不同，那么连接在端点的外部停机按钮触点类型也就不同
I/O分配SB0-X0，SB1-X1，输出K0-Y0。当外部使用长闭触点，不操作该按钮，输出Y0正常接通，在PLC控制系统中，外部开关无论是启动还是停止一般都选用常开型。
（二）接近开关与PLC输入模块的连接
在PLC控制系统设计中接线的工作比重叫小，但它是编程设计的基础。要保证接线工作正确性，需PLC的输入输出电路有一个清楚的了解。
1.PLC直流输入电路：分有源型（共阳极）输入电路，漏型（共阴极）输入电路。所以漏型输入电路PLC的COM端是外接直流电源的正极，如西门子S7-400PLC直流输入模块的COM端必须接外部电源的正极。所以西门子PLC输入信号为低压信号,如果外部信号为高压信号应该通过中间继电器转换。
2.PLC交流输入电路电压一般为AC120V或AC230V，经过电阻的限流和电容的隔离在经过整流变成直流三个环节，所以输入信号延迟时间比直流电路长，但是输入端是高电压，输入信号的可靠信高，一般用于环境恶劣，对响应要求不高的场合。
（三）开关量信号与PLC输入模块的连接
对于不同的PLC输入电路应正确选择传感器（NPN或PNP）的输入方式，NPN型传感器动作时，OUT端为0V，（NPN型输出端OUT应和PLC的输入端漏型相连）输出低电平信号。PNP型传感器动作时，OUT端为+V，输出高电平信号。
（四）PLC输入回路接线的优化
1、减少输入点数，分组输入
如图上系统分自动和手动两种工作方式，Q1-Q8为手动方式用到的 输入信号，S1-S8为自动方式用到的输入信号。S1和Q1共用输入点X0，PLC运行时只会用到其中一组信号，所以可以共用PLC的输入点。（图中二极管是用来防止寄生回路，避免错误输入信号的产生。
2、输入设备的多功能化:在PLC系统中可以借助PLC逻辑功能来实现一个设备在不同条件下产生不同作用的信号。
3、不同形式的直流输入信号与PLC连接
直流有源输入输入信号一般都是24V，这类信号与其他无源开关量信号混合接入PLC输入点时电压的0V点一定要接。上图输入点I0.0，I0.1连接光电编码器，接近开关的输出OUT信号，它们的驱动电源由PLC自身的24V电压提供
不同电压直流信号与PLC输入模块输入点的连接，注意信号电位差的参考点必须相同。即它们的0V信号必须连接在一起。
4、对与用长线引入PLC的开关量信号可以用小行继电器来转接输入信号，避免外部的强电感应的干扰。
二、输出回路接线
由于PLC输出元件被封装在线路板上并连接至输出端子板上，若将输出元件短路将烧毁印制电路板，所以应用熔断器保护输出元件。开关量输出模块有继电器，晶体管，晶闸管输出。输出端接线分公共输出和独立输出。直流输出的续流管保护，交流输出阻容吸收电路，晶体管，晶闸管输出的旁路电阻保护，以及外部紧急停车电路。
（一）PLC输出有三种，这三种输出回路的配线应注意
1、继电器输出配线：通用于交直流电路,不同公共点可以带不同交直流电压负载。负载容量以负载性质区分,阻抗负载2A/1点,8A/4点COM ,感抗负载容量80VA,灯泡负载100W。可知继电器型输出的PLC可通过相对大的电流，但输出触点响应的时间相对较慢。
2、晶体管输出：通用于直流电路,电压范围DC5-30V，阻抗负载0.5A/1点,0.8A/4点COM ,感抗负载容量12W/DC24,灯泡负载1.5W/DC24。可知晶体管型输出的PLC输出触点响应时间快，但个通过的电流小。
3、晶闸管输出：适应高频动作，但只能带DC5-30V，负载最大电流电流为0.5A，灯泡负载30W。
4、在输出回路必须设置适当熔断器作为保护。DC直流感抗负载要并联二极管以延长触点寿命，二极管规格为耐压时负载电压5-10倍，电路大于负载电流。
5、氖灯或小电流负载需要并联浪涌吸收器。
6、马达正反转电路，除PLC内部程序要设计互锁，输出外部配线也必须互锁配线。
（二）COM 点的选择
因为PLC内部没有熔断器，需在COM点处加一个熔断器。当负载种类多且电流大可采用一个COM点带1-2个输出点的PLC产品，当负载数量多且种类少可采用一个COM点带4-8个输出点的PLC产品。
（三）PLC与感性设备的连接
当PLC输入输出端接有感性负载元件时，直流输出的续流管保护（直流电路两端并联续流二极管），交流输出阻容吸收电路。
对与大容量负载电路，须在继电器主触头两端连接RC阻容吸收电路
（四）PLC与七段LED显示器的连接
上图两只CD4513的数据输入端A-D共用PLC四个输出端Y0-Y3，A为最底D为最高，LE 为寄存输入端，当LE 为高电平时，输入数据将存在芯片内的寄存器中，并将其译码后显示出来。如PLC使用继电器输出模块时，与CD4513相连的输出各端在接一个下拉电阻，避免输出继电器断开的时候CD4513输入端悬空。

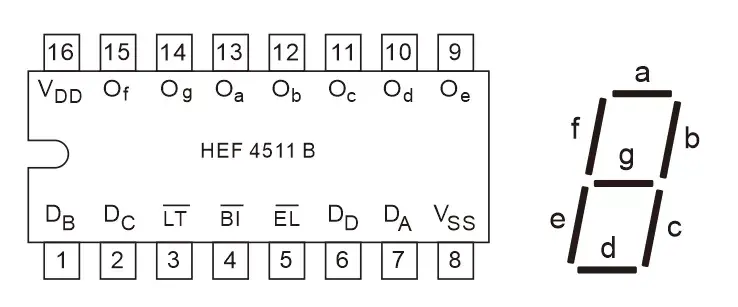

七段数码管有共阴极(公共极接地)和共阳极(公共极接+5V)两种,是电气仪表常用的数显器件。
（五）PLC控制系统输出回路接线的优化
1、减少输出点的措施
① 巨阵输出：要使某个设备（负载）接通工作，只要控制相对应的输出继电器接通即可，采用巨阵输出必须将同一时间段接通的负载安排在同一列。
②分组输出：PLC每个输出点可以控制两个不同时工作的负载，当两组负载不会同时工作事，可以通过外部转换开关SA进行切换。
③ 并联输出：两个通段完全相同的负载可并联后共用PLC的一个输出点。
④ 提高PLC输出可靠性措施：PLC输出模块的继电器触点容量一般为2A，如果输出点的负载功率太大，可以采用输出继电器带动一个中间继电器，在由中间继电器驱动负载。
