电工：老师傅一步步教你入门PLC编程，这样你总可以学会了吧！

电力作业人员都知道，PLC的在工业生产和自动化发展中的应用越来越广泛，作为繁重的交流接触器配电柜和继电器控制柜的替代者，PLC具有体积小，反应快，能耗低，操作简单，维护方便，集中控制等优点。在实际的操作中，受到了广大电气人的喜爱，掌握PLC相关知识是电力作业人员的必备技能，但是还是有很多的电工师傅对于PLC不是很了解，甚至没有入门，其实想要入门学习PLC是很简单的。

为了能够更好的理解PLC控制过程，我们以最经典最简单的：电动机双重连锁正反转控制电路来分析说明，电动机控制电路图如下所示：

一，PLC工作电源的接入：PLC上有电源标识，按要求接入电源即可。

二，电动机双重连锁正反转PLC编程说明：

电路图中：SB1—停止按钮—X0—红按钮。

电路图中：SB2—正转按钮—X1—黄按钮。

电路图中：SB3—反转按钮—X2—蓝按钮。

PLC外部接线图如下图所示：

三，PLC编程的工作逻辑（和电路图逻辑一样）。

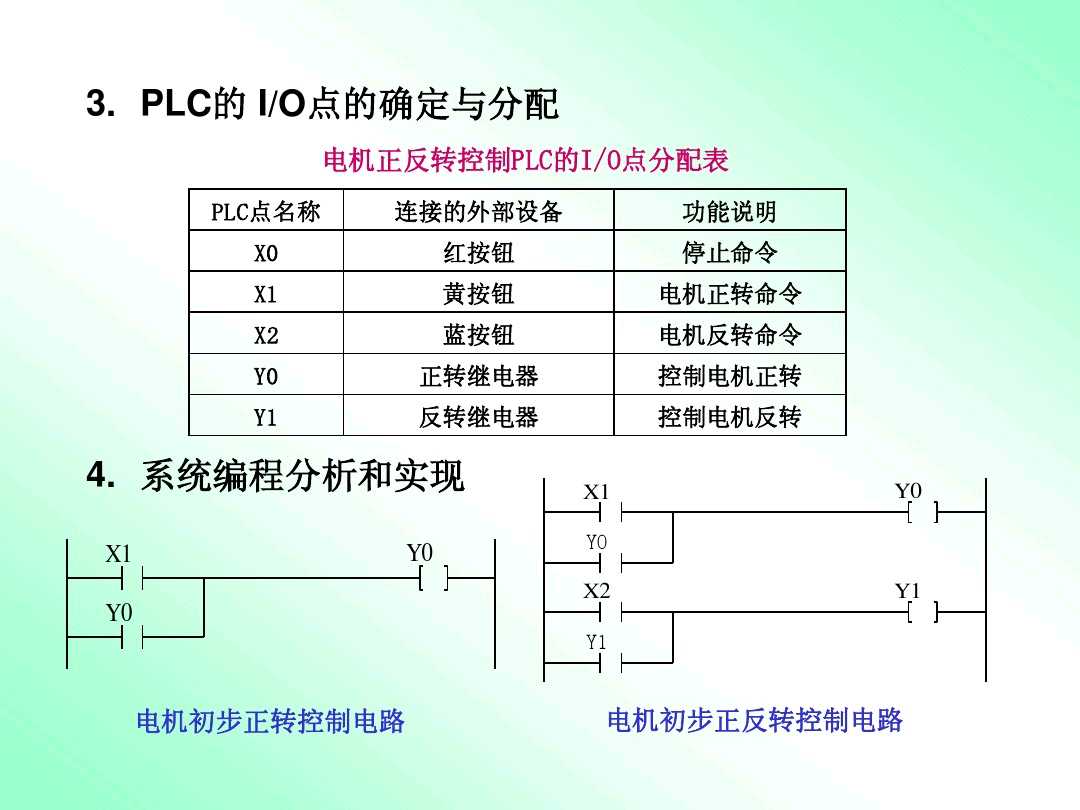

四，PLC的I／O点分配表及系统编程功能的逐步实现（熟练后可以直接写出来编程语言，不用一步步画和写）。

五，PLC编程的逐步实现。

六，最终PLC双重联锁正反转控制程序完成，输入PLC程序运行即可。

七，关于PLC常用的控制过程解析：

以上仅为PLC入门篇，说的不合适的地方还请见谅！PLC是电力作业人员的基本技能之一，入门简单，精通却不容易，需要坚持学习，不断练习，欢迎关注，一起交流学习电气电工知识！

入门学PLC，老电工给你7个步骤，掌握好了你也可以0基础变精通！

电力作业人员在实际的工作中都会接触到PLC，随着工业自动化和智能化科技的发展，在很多复杂的场合，PLC取代了复杂的继电器控制柜和接触器控制柜，得到了广泛的应用，PLC不仅接线很简单，便于布线和控制，更重要的是PLC故障排查十分方便，省去了很繁琐的理线头，理电路的麻烦，因此PLC在工业自动化和智能化中得到了广泛应用！

很多的朋友留言问:怎么样才能学好PLC？怎么样才能入门学PLC？PLC控制很难吗？今天我们就重点来看看关于PLC的入门:

一，基础很重要，打好基础才能学好PLC。

1，首先要看懂电气原理图，电路图是发展的基础，既然PLC可以取代继电器和接触器控制，那相应的基础电路原理是肯定要知道的！

2，了解PLC的基本结构和动作原理。

既然要学习PLC技术，肯定要对PLC做一个了解，至少需要知道PLC是什么，主要由哪几部分构成，合个部分都有什么作用以及简单的了解PLC的扫描过程，动作原理，工作状态等等，基础的需要了解，这很重要！

3，掌握基础的梯形图。

梯形图是PLC编程的一种方式，了解基础的梯形图，可以从最简单的基础电路入手，慢慢练习将简单的电路图转化为PLC梯形图，梯形图是一定需要掌握的！

4，学习基本的编程语言和编程指令。

编程语言和逻辑指令是PLC可以识别的逻辑语言，就像人说的话一样，所以我们要弄清楚PLC基本的逻辑语言，因为逻辑指令或者逻辑语言是PLC可以听懂的话，基础的编程指令:LD，LDI，AND等等，在往期视频中都有一一介绍，想了解的朋友可以看看。

编程语言和逻辑指令也是PLC编程的一种方式，算是PLC最基础的东西。

5，关于PLC的响应曲线，复杂的编程控制等等可以等后期熟练了以后慢慢掌握，这里就不细说了。

二，PLC需要多练习多操作多实践。

一句话说的好:纸上谈兵总觉浅，还是付诸实践吧，可以先从最基础的PLC编程和基础开始，例如:点动控制，自锁控制，正反转控制等等都可以，实践经验够了，自然复杂的也就会了。

三，不要纠结于学习PLC哪个牌子，每一个PLC不敢说都一样，但是原理是相通的，学会学精其中一种，其他的自然会上手很快，都是触类旁通的知识！所以，与其纠结学哪种，倒不如有哪种做哪种，立马去做！

最后电气电工技术希望每一个PLC入门者都可以找到方向，立马去做，坚持学习，功到自然成，加油！
