PLC编程布袋除尘器脉冲电磁阀控制编程示例

在当前的工业生产过程中，针对粉尘严重的工厂现场，布袋除尘器是常用的粉尘过滤装置。其成本低廉，过滤效果明显，被大量应用于工厂生产过程中的扬尘处理环节。

布袋除尘器功能描述

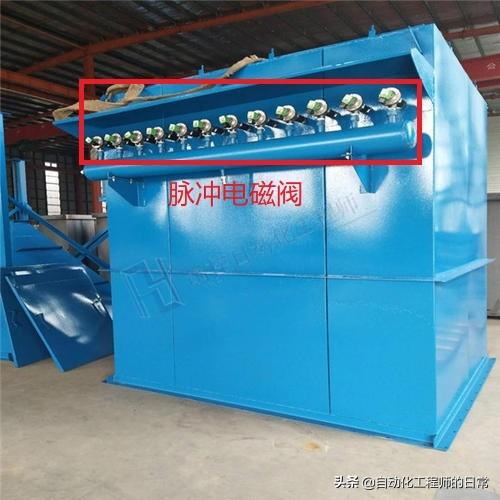

布袋除尘器在使用过程中，随着时间的推移，过滤的粉尘在布袋中的累积，其除尘效果会逐步降低。为了改善此问题导致的布袋除尘效果降低，一般会使用脉冲电磁阀通入压缩空气进行反吹出尘操作。脉冲电磁阀工作的时候，可以将附着在布袋上的粉尘吹脱。以保证布袋除尘器的运用效果。

布袋除尘器工作的过程中，其脉冲电磁阀按照一定的顺序导通/关断。使用过程中，依照现场使用情况，设置脉冲电磁阀除尘时间间隔，除尘时间等参数。

PLC编程实现

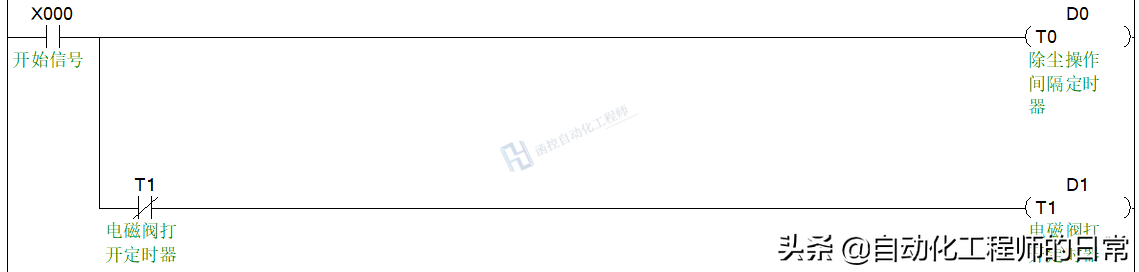

1、除尘时间间隔处理

启动布袋除尘器后，开始除尘操作间隔定时，同时开启脉冲电磁发切换定时。其中，定时时间分别通过D0和D1寄存器设置。

2、状态归复处理

布袋除尘器完成一个除尘动作后，复位相关中间继电器。并等待新开始新的一次操作。

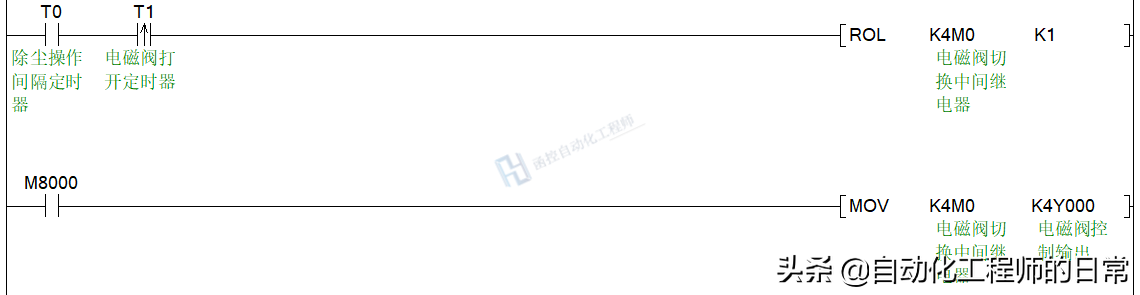

3、电磁阀切换控制及输出

用移位指令实现脉冲电磁阀的移位操作。并将器状态输出到外部控制端口，以驱动电磁阀。（转载请注明来源函控自动化工程师头条号）

「PLC」编写一个模板程序，可用于控制泵、阀等一类设备的启停

系列视频《WinCC+PLC综合实战演练》已经累计发布了十余期了，鉴于有网友要求对一些关键知识点形成文字资料，因此，特别概括性的做一些总结，以弥补视频中遗漏的、未提到的部分，供有需要的小伙伴做参考。

前文总结了WinCC画面中，沉降池水位的动态跟踪及液位超限（太高或太低）时，如何在画面中实现报警。本文把启停控制程序捋一遍（泵的启停、阀的开合用的同一套程序）。

"启停"程序（on_off）写在FC1中，其调用时的管脚图如图1所示，其中定义输入管脚4个，输入/输出管脚3个，输出管脚4个。为什么要这样定义呢？接下来我们细细道来。

一、程序体分解释疑

为了方便说明，我们先逐段说明一下程序，再解释为何要将接口定义成图1那种方式（注意，程序中所有带"#"标识的触点、线圈变量都为FC1块中定义的接口或临时变量 ）。

1、启停控制

如图2所示，"程序段1"中的程序为"启停控制程序"。

2、"#start"、"#stop"、"#ack"信号的脉冲化处理

"#start"、"#stop"及"#ack"指令均来自WinCC画面（如图3所示），画面侧通过点击相应的按钮，发过来一个高电平信号，为了简化信号处理，统一在程序使其"脉冲化"，如图4所示。

逻辑也很简单：

3、状态反馈"响应时间"监控

"#T_no"是定时器的形参地址，实际调用该FC块时，需要关联一个实际的定时器号。（1）"程序段4"的逻辑是，当"#order"为1时，启动定时器；

"程序段5"的逻辑是，在定时器计时完成（计时完成后，常闭触点"#T_no"）前检测到运行反馈信号"#fbk"，此时说明泵（或阀）启动正常，则复位定时器。

故障确认指令"#ack"也会复位定时器。

4、"运行信号"判定

"程序段6"和"程序段7"用于判定泵（或阀）是否正在运行。

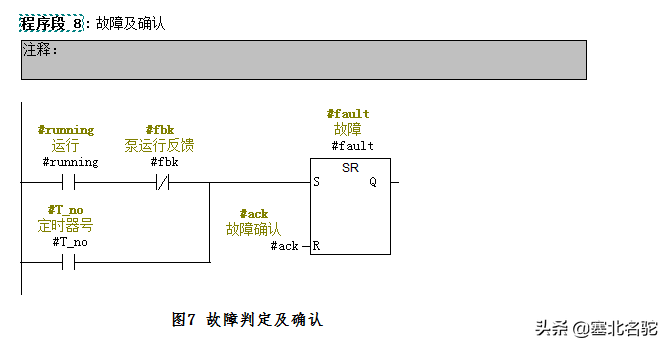

5、"故障"判定及确认

当以下情况发生时，认为泵（或阀）有故障：

"#ack"接入"SR触发器"的复位端，用于做故障确认。

6、状态字

"状态字"定义的核心指令为：MOVE指令。满足不同条件时，将不同的值送给状态字"#status"。

二、接口定义

经过前面对程序的"逐段"分析，我们对"接口"为什么做如是定义，也有了基本的了解，再补充以下几点：

相关视频：

《PLC编程实现“泵”的启停控制，如何自定义运行状态及状态字》

《程序“pumb1_FC"的勘误和优化，完善故障的类别信息》

上一篇《「视频随手文档」WinCC实现“液位”的动态跟踪以及超限报警》
