博图PLC程序编程 讲真,入门PLC编程控制,如何学博途软件编程无压力,收好不谢
发布时间 : 2025-03-18
作者 : 小编
访问数量 : 23
扫码分享至微信

讲真,入门PLC编程控制,如何学博途软件编程无压力,收好不谢

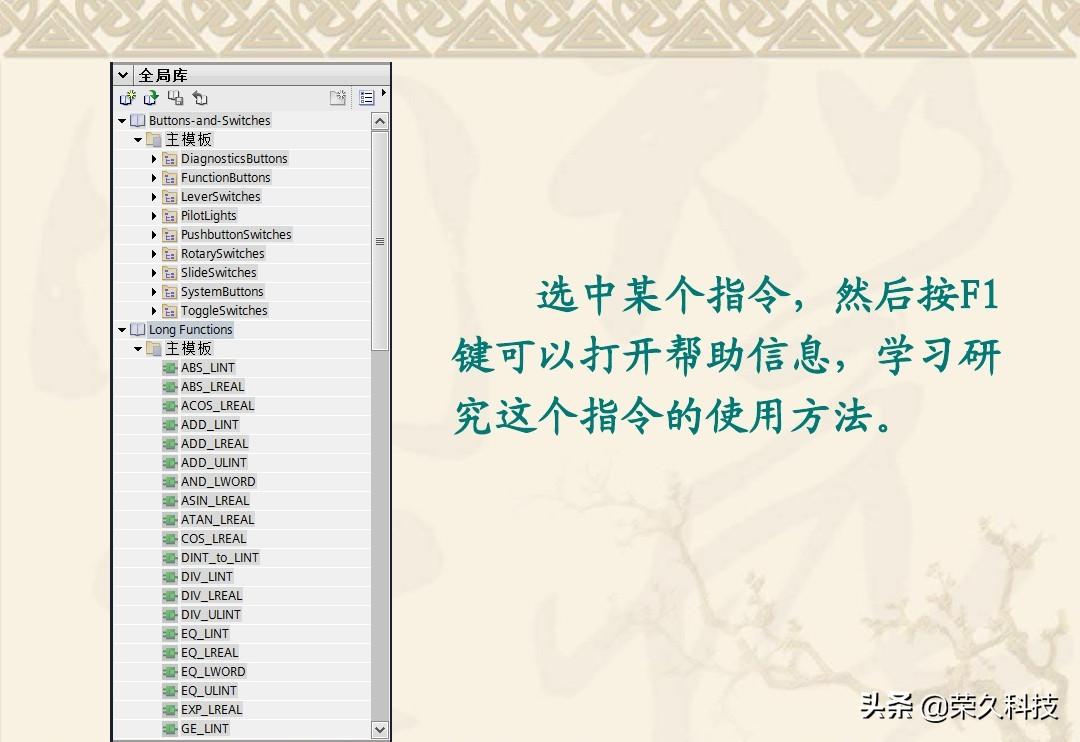

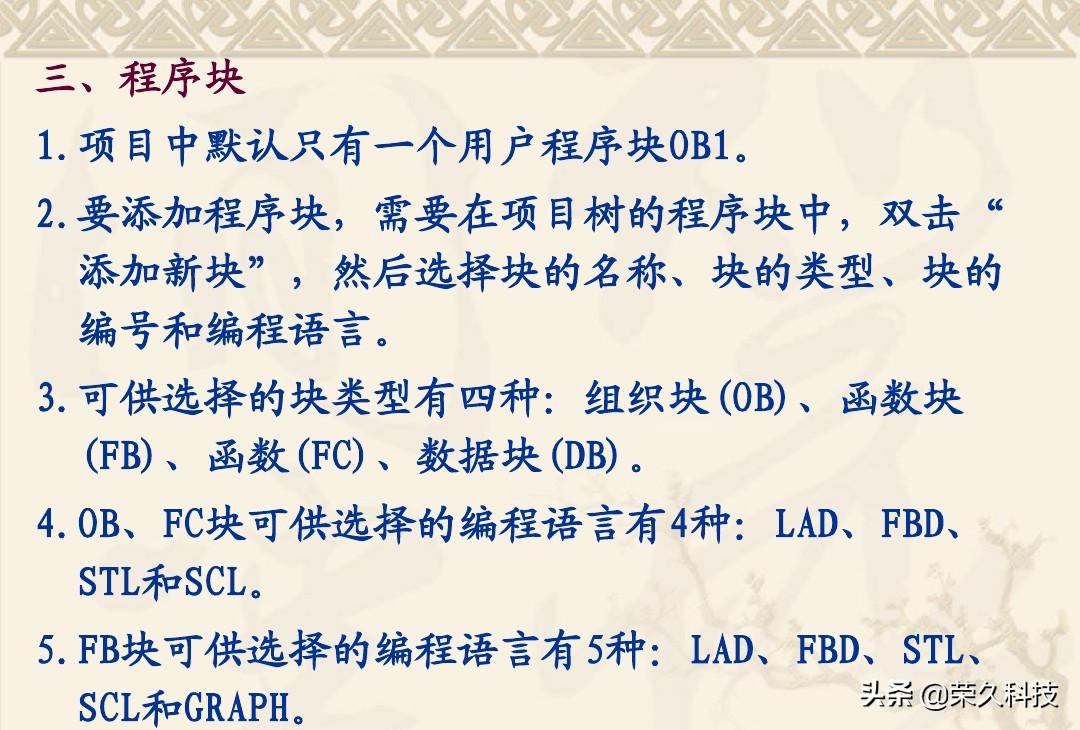

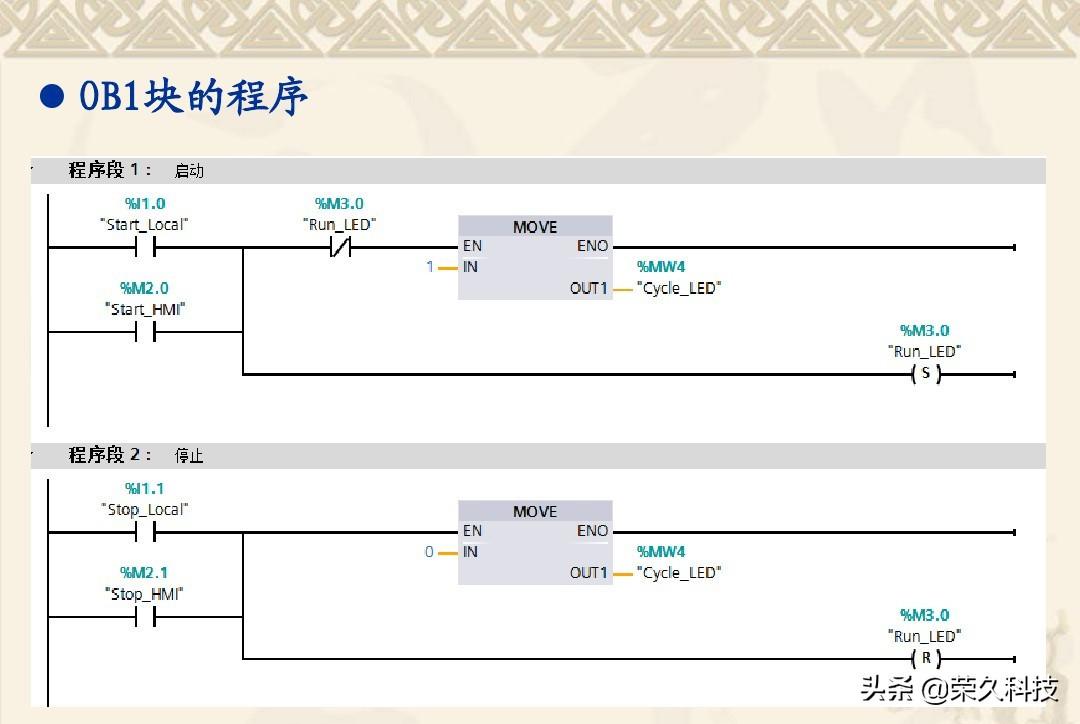

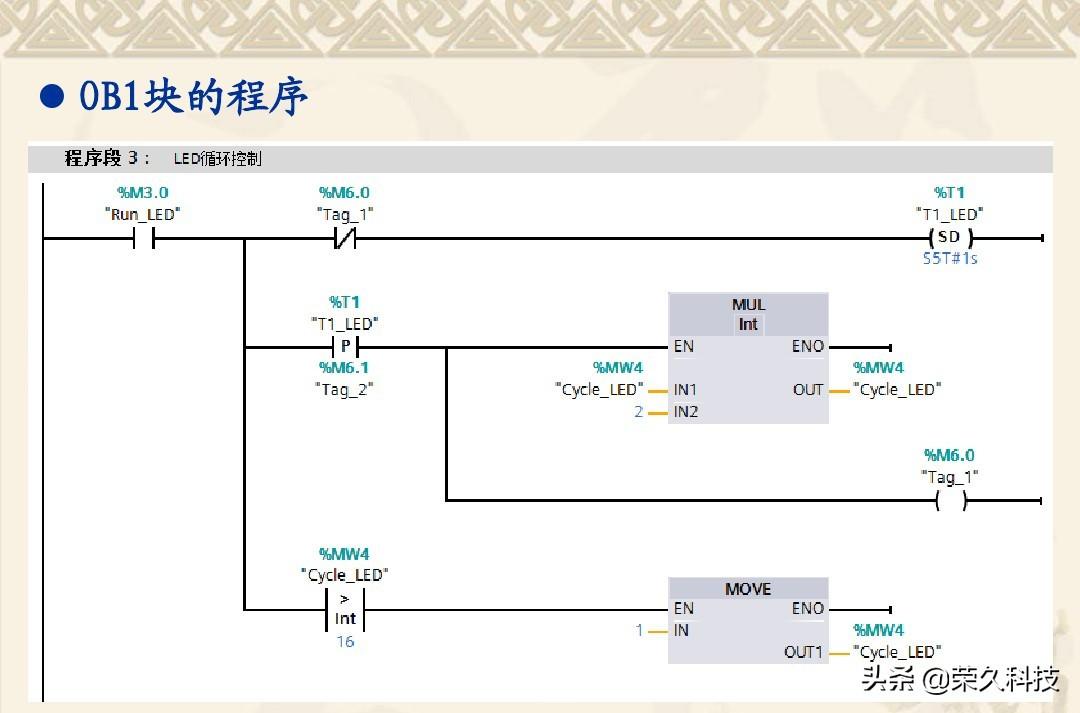

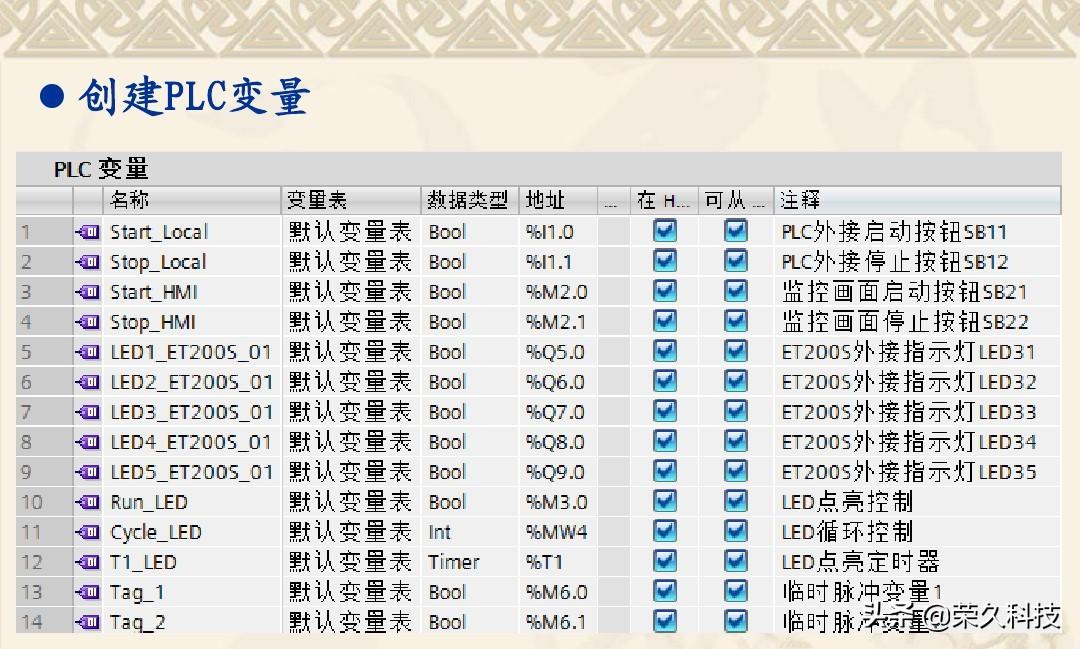

此次给大伙带来的是关于博途PLC编程干货,而这里面包含了程序、符号编辑器,程序块,编程指令以及具体实例,主要让学习PLC的用户更能清楚熟悉的去掌握这个软件,让自己更快的进入PLC门槛当中来!

以上,欢迎动动手分享及收藏!

西门子博途称重编程,可能是最简单的了,我都不知道该说什么

原创不易,请勿抄袭!

我觉得我写完这篇文章又要被喷了,因为西门子博途称重编程真的太简单了,简单到我都不知道该不该写这篇文章了!

前几天写了西门子S7-200和S7-300关于称重编程、校称的例子,写完之后有的人说;你写的没有一点自己的东西、都是抄袭西门子的。

我全盘接。不可否人,我写的确实全是西门子的,而且也是抄袭前辈们的经验了,但这有错吗?跟着前人的指示走路不是更快更稳吗?人家走好的路你非要研究怎么走?走出花样?

而且就我看来,工业的知识有时就得不求甚解,这个称重我知道怎么用,直到怎么校称,直到怎么排除故障,我觉得就够了,我又不是研发人员,我只是应用。

遥想10年前,刚出大学校门的我对工业知识还是很懵懂,而且那时人们的思想还是很封闭,很多老师傅不愿意教我,我刚接手的第一份工作就是修复一个称重系统,那时的我就想,如果有人能把知识分享给我多好啊!或者是不愿意分享给我,告诉我在哪里可以学习下这个知识也很好啊!可惜没有这个人,那时的我还不知道工业论坛,不知道西门子网站,也没有现在那么丰富的网络资源,只能两眼抹黑的往前走,碰到了很多钉子。

说实话,称重编程算是PLC学习的一个基础了,但是我觉得可能也有一些人需要它,这些人可能没有人愿意分享给他们,可能他们不知道去哪找这些资料,不知道去哪下这些软件,那么我把软件打好包,当然前提是不违法的软件,只要你留下邮箱,我必挨个分享,而且我写的东西,都是经过工厂使用验证过的,我敢保证知识的正确性,我觉得这对于一些人来说就够了。

还有工业知识是个无底洞,想从事这个行业就需要做好终身学习的准备,并积极利用好互联网。

好吧,我们开始正题,还是那样,今天的文章里讲的例子程序我已打好包,当然这是从西门子官网下载的,大家可以去西门子去下载,也可以留下您的邮箱,我挨个发送。

西门子博途S1200连接称重模块,我觉得是西门子最简单的称重方式了。大家将例子程序下载回去,只需要改动几个地方下载就可以使用,然后把触摸屏程序下到触摸屏里就可以校称,而且西门子已经将这些操作做的非常简单易懂了,我只不过是借花献佛。但大家需要注意的是,和S7-200/S7-300一样,它同样也有个单独的校称软件叫SIWAREX-V7,但是在网上找不到这个软件,这个软件可能是被西门子下架了,大家如果校称的话需要使用触摸屏,或者深度理解程序去程序里校称。

首先我们称重示意图

S1200使用的称重模块叫WP231,WP231可以与S1200一起配合使用,也可以单独使用,需要将WP231的拨码按要求拨到位置。

我的 PLC,S1200中最高端的

WP231称重模块

解压例子程序。

按照手里的设备打开一个例子程序(西门子还是很贴心的)

双击

打开后是这样的

更换当前CPU,我手里的是1217

这个地址需要和程序里的对应

例子程序OB1里的指令,这个地址和上图对应

下载

这个地址就是称的实际读数,DB231.DBD492

然后我们进行校称,大家如果有触摸屏的话就将触摸屏程序下载进去,然后直接在触摸屏上操作即可,操作比较简单我就不在文章里说了,操作方法在我的打包文件里,大家也可以去西门子官网下载。

我们说下没有触摸屏的方法吧,那就是直接在程序里校称。其实使用方法打包文件里也有,不爱看的也可以留下邮箱。

好吧,不用你们说,这篇文章我承认我是西门子的搬运工,不过希望大家能学会。

过段时间开始讲PLC,已西门子为主,中间会穿插台达,欧姆龙,三菱,大家想学哪款?给我留言。

(如果喜欢这篇文章,请点赞并关注,更多原创的工业应用以及PLC学习的文章等着你)
