今天咱们来谈一谈如何利用PLC来实现简单的搬运动作。这个例子完美地用到了顺序控制的指令，实际应用起来真的是非常方便，程序循环控制起来也是得心应手！

废话不多说，进入我们今天的主题！

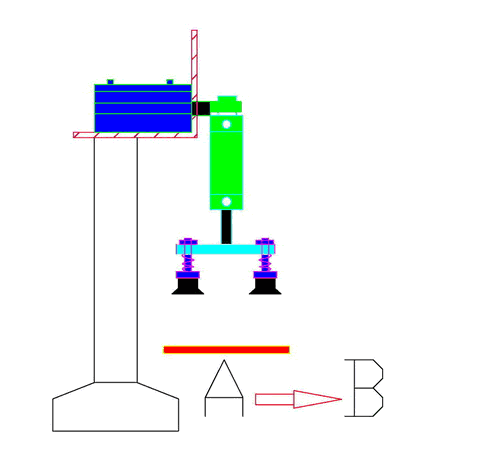

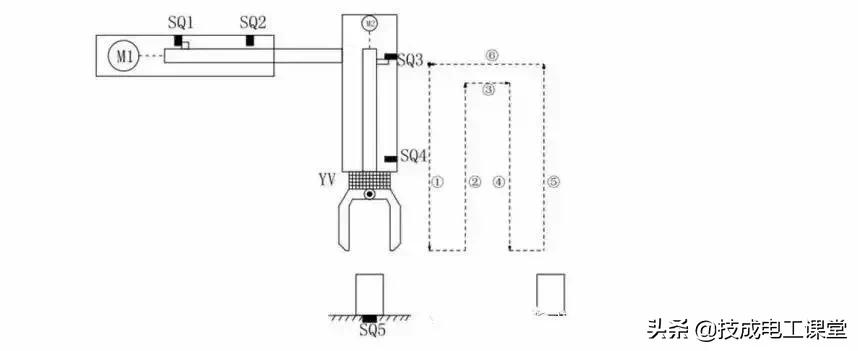

简易机械手结构图如图所示：

M1为控制机械手左右移动的电动机

M2为控制机械手上下升降的电动机

YV线圈用来控制机械手夹紧防松

SQ1为左到位检测开关

SQ2为右到位检测开关

SQ3为上到位检测开关

SQ4为下到位检测开关

SQ5为工件检测开关

简易机械手的控制要求如下：

机械手要将工件从工位A移到工位B 处；

机械手的初始状态（原点条件）是机械手应停在工位A的上方，SQ1、SQ3均闭合；

若原点条件满足且SQ5闭合（工件A处有工件），按下启动按钮，机械手按“原点→下降→夹紧→上升→右移→下降→放松→上升→左移→原点”的步骤工作。

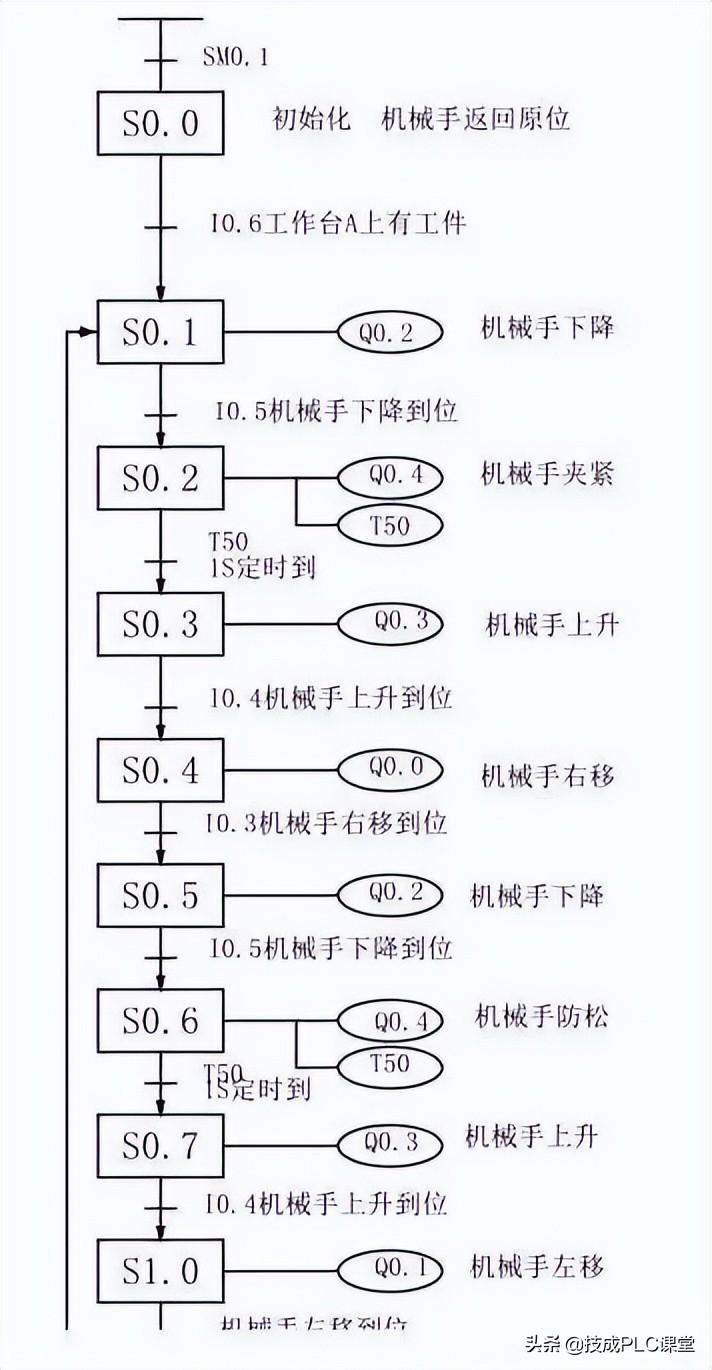

动作图编程前理顺动作如何转移：

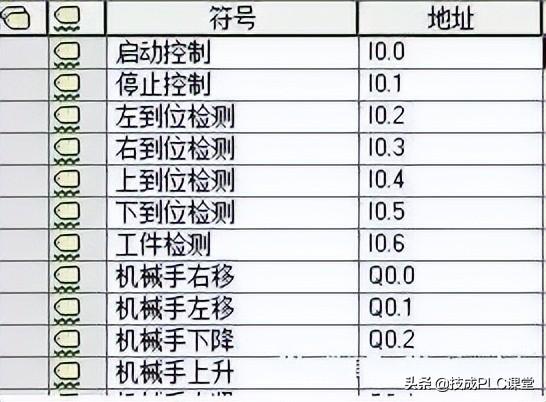

定义符号表：

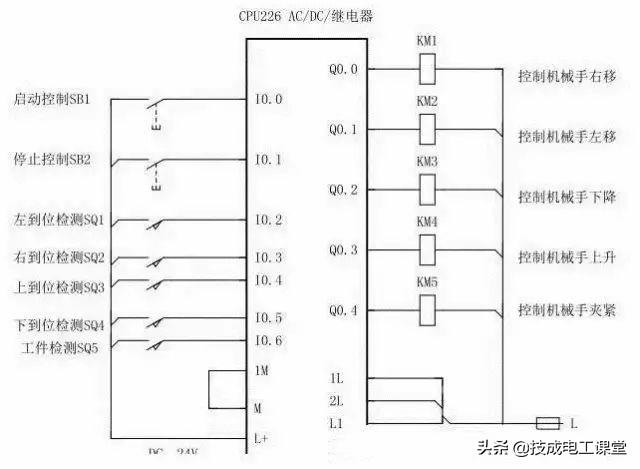

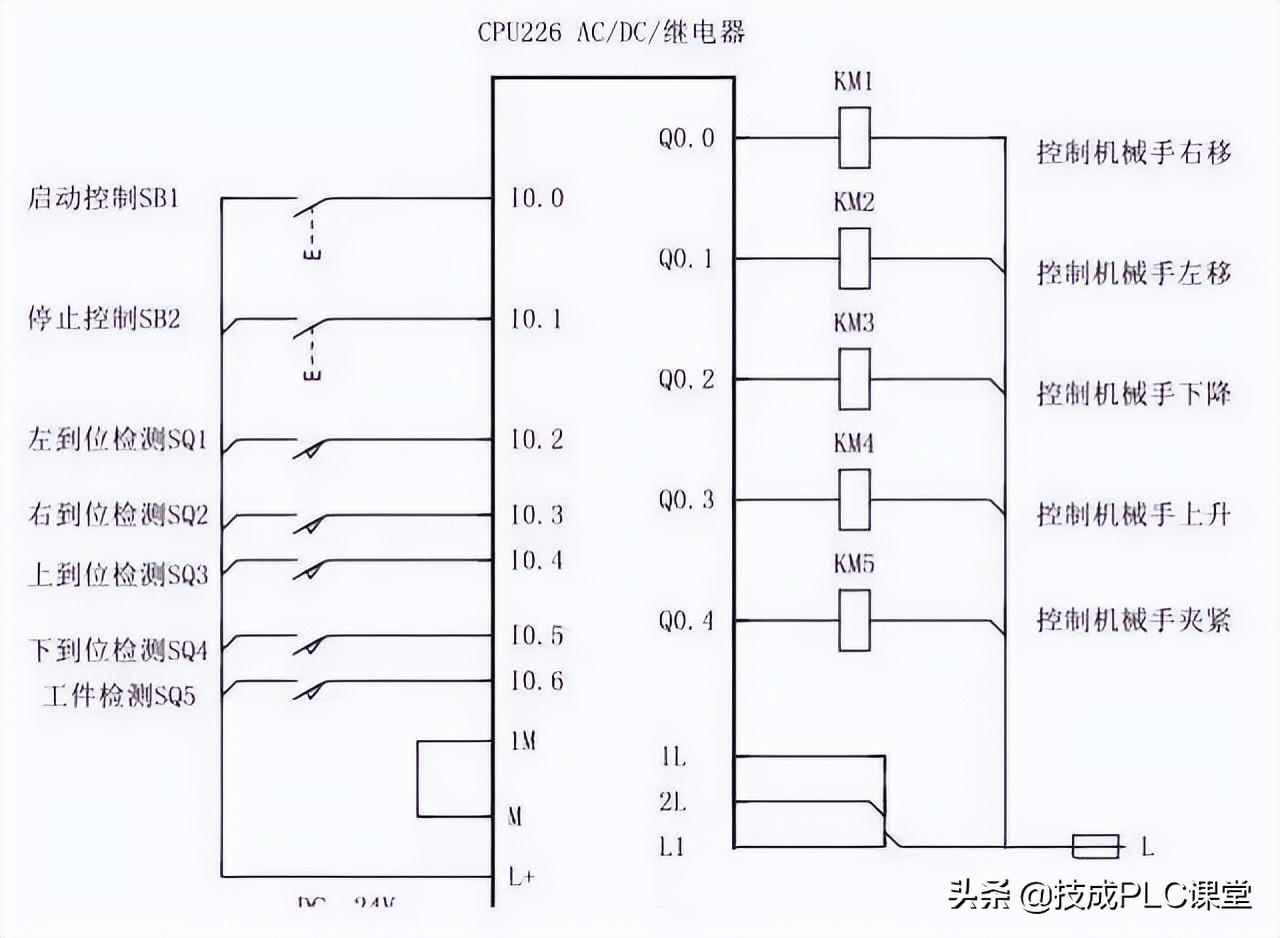

硬件的接线图：

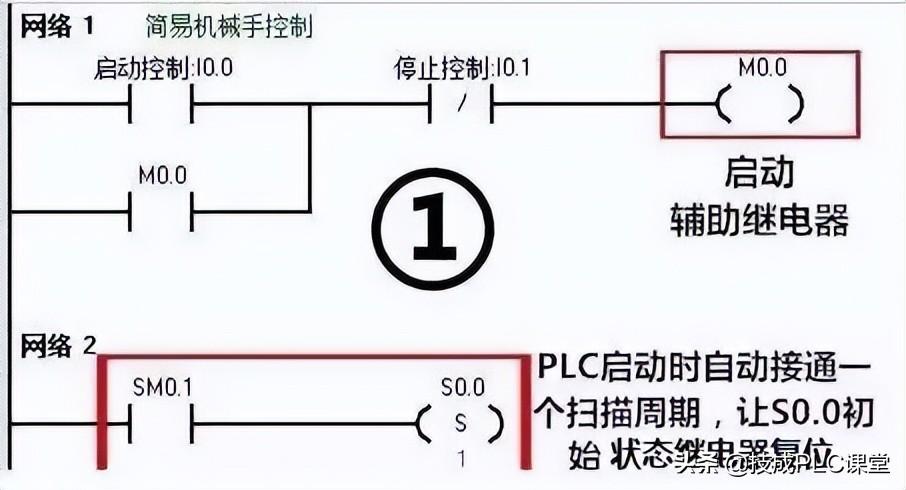

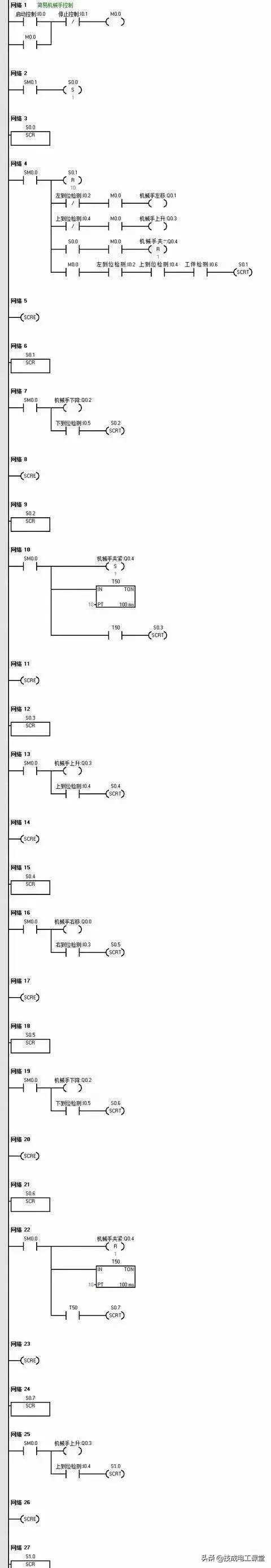

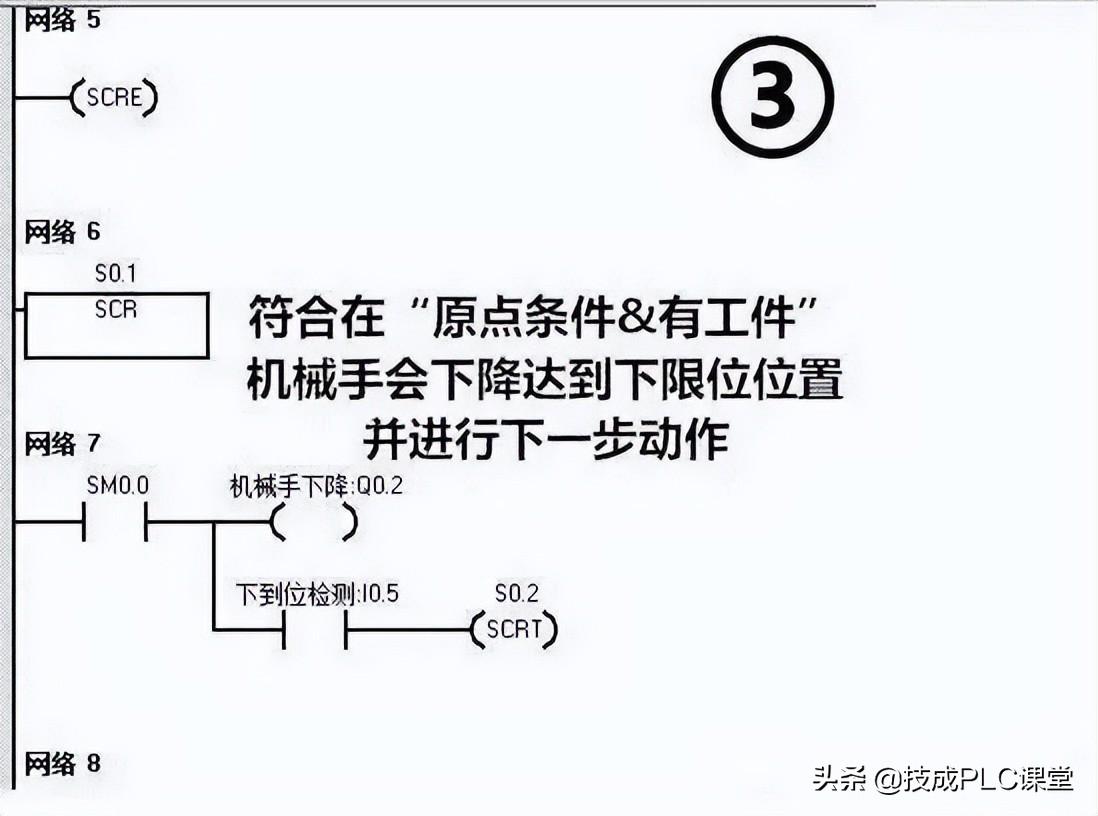

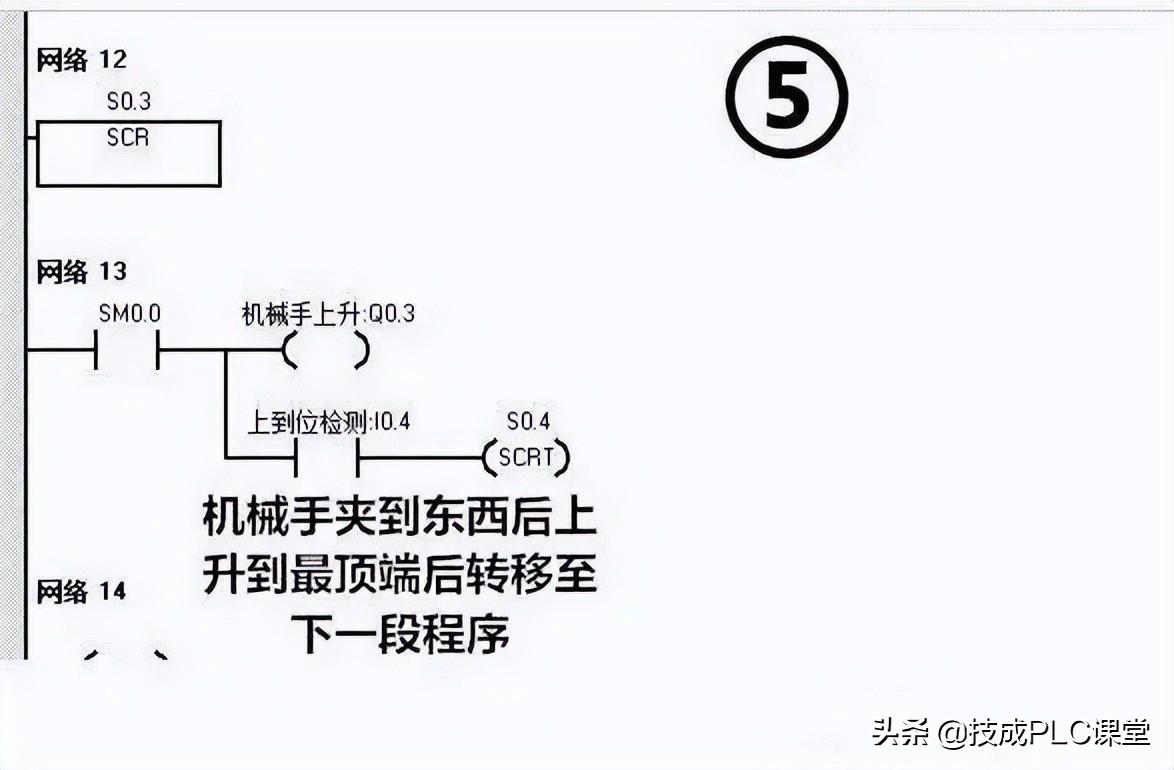

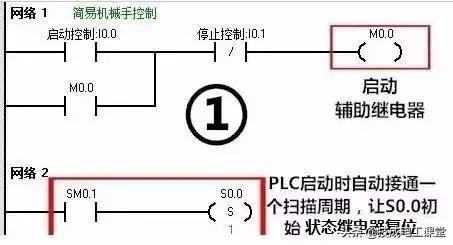

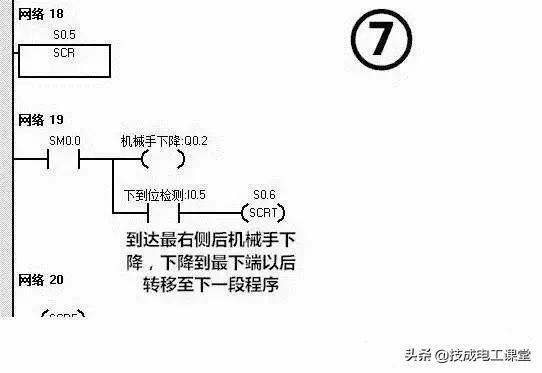

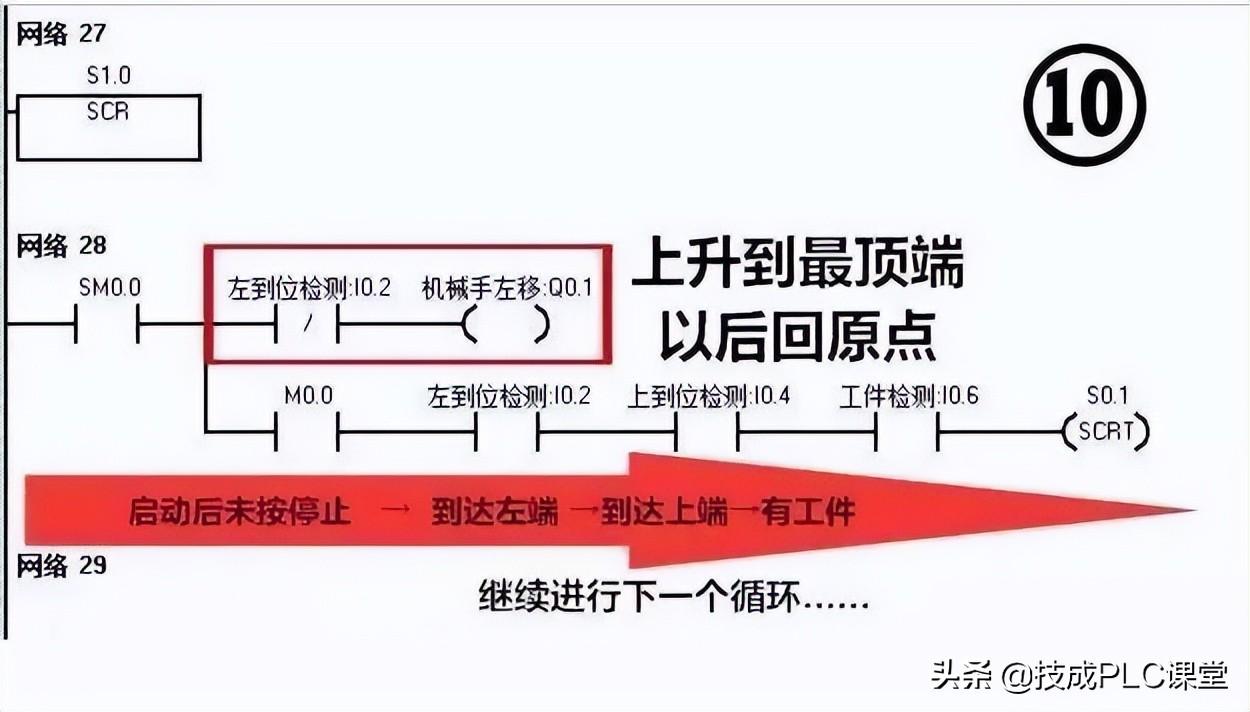

满足所有动作的程序如下：

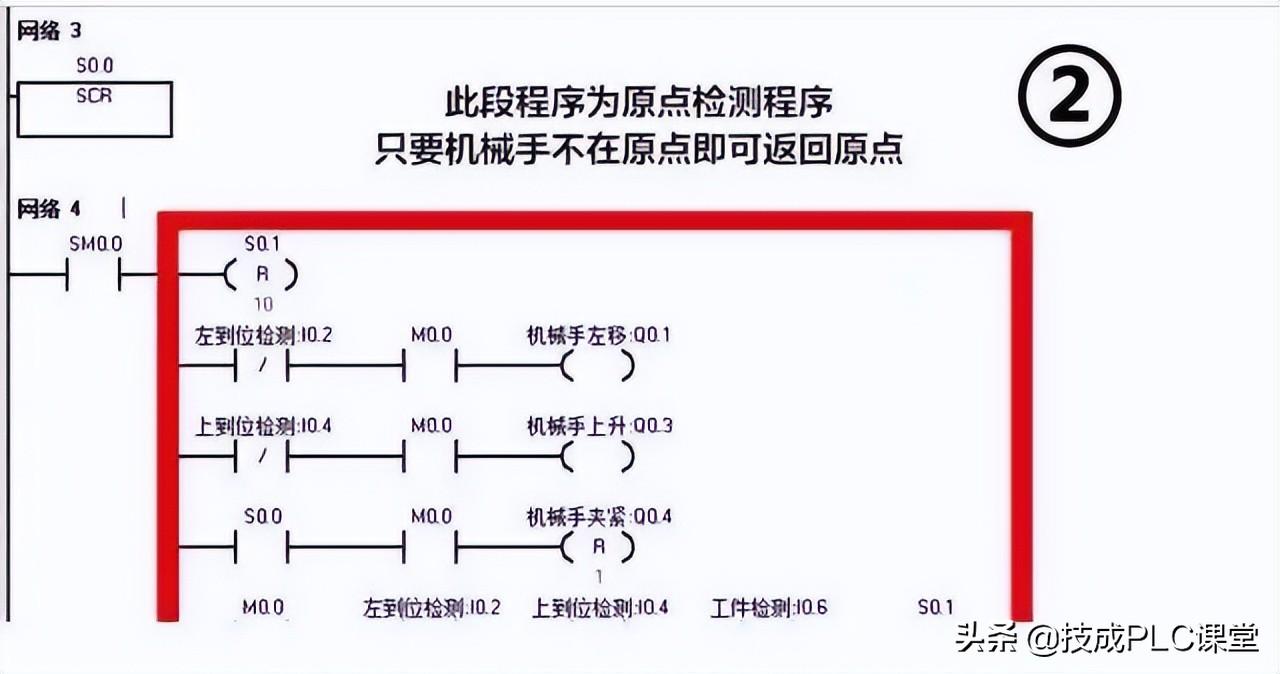

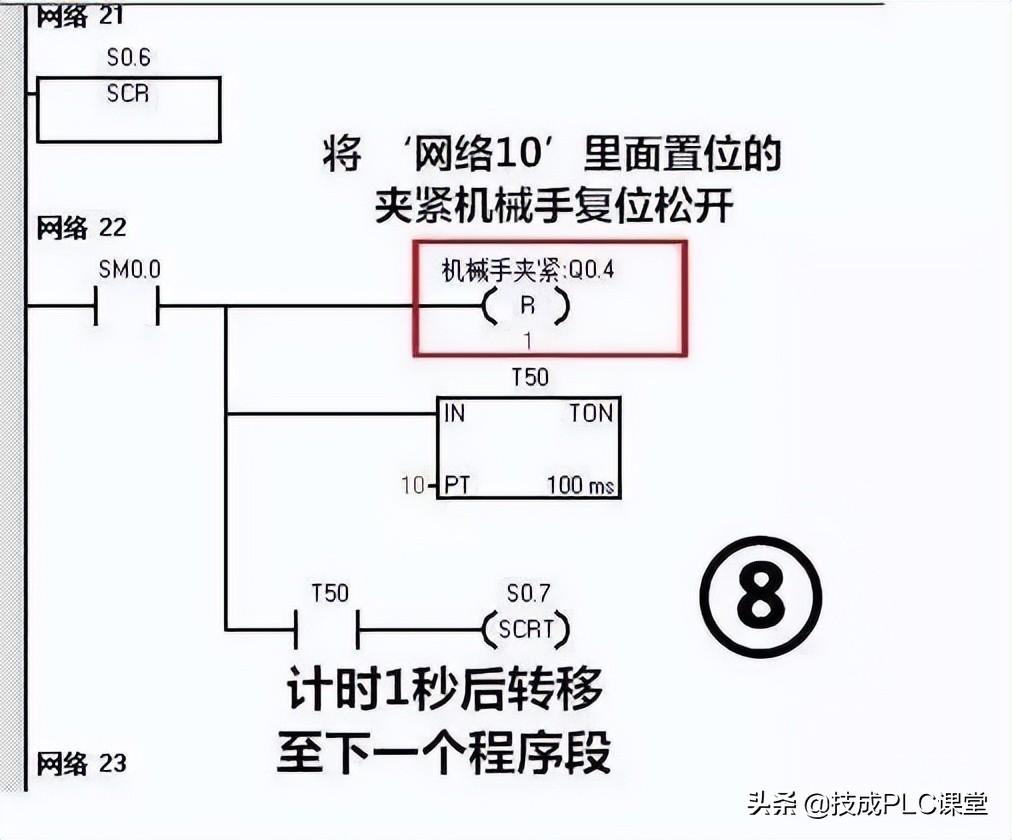

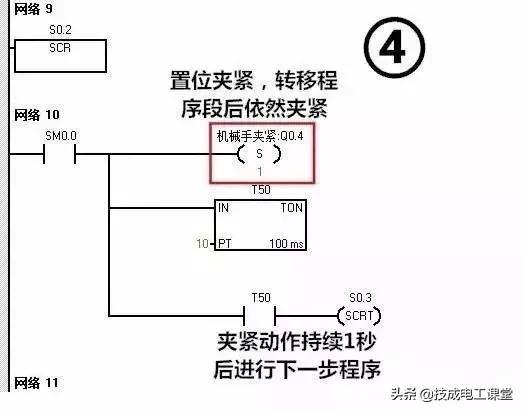

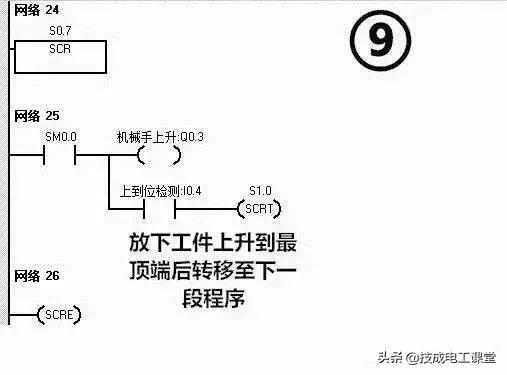

一大堆梯形图看着真是眼花缭乱，不用担心我们一段一段分析分析这个机械手是如何工作的！

其实这个图没有那么多的并行分支，所以转移起来逻辑非常简单！

来源：网络，侵删

转发是最大的鼓励！谢谢您的支持！

小贴士

进阶全家桶： 含有经典18本大全书，历年电气自动化考试真题、电气必备实训仿真软件、电气自动化行业各类型技术手册！

如何利用PLC，来实现简单的搬运动作？

今天咱们来谈一谈如何利用PLC来实现简单的搬运动作，让机械为人服务！这个例子完美地用到了顺序控制的指令，实际应用起来真的是非常方便，程序循环控制起来也是得心应手！

废话不多说进入我们今天的主题

简易机械手结构图

M1为控制机械手左右移动的电动机M2为控制机械手上下升降的电动机YV线圈用来控制机械手夹紧防松SQ1为左到位检测开关SQ2为右到位检测开关SQ3为上到位检测开关SQ4为下到位检测开关 SQ5为工件检测开关

简易机械手的控制要求如下：

机械手要将工件从工位A移到工位B 处

机械手的初始状态（原点条件）是机械手应停在工位A的上方，SQ1、SQ3均闭合；

若原点条件满足且SQ5闭合（工件A处有工件），按下启动按钮，机械手按“原点→下降→夹紧→上升→右移→下降→防松→上升→左移→原点”的步骤工作。

动作图

编程前理顺动作如何转移：

定义

符号表：

硬件

的接线图：

满足

所有动作的程序如下：

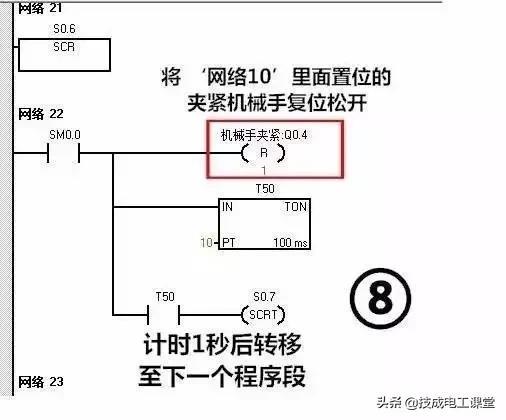

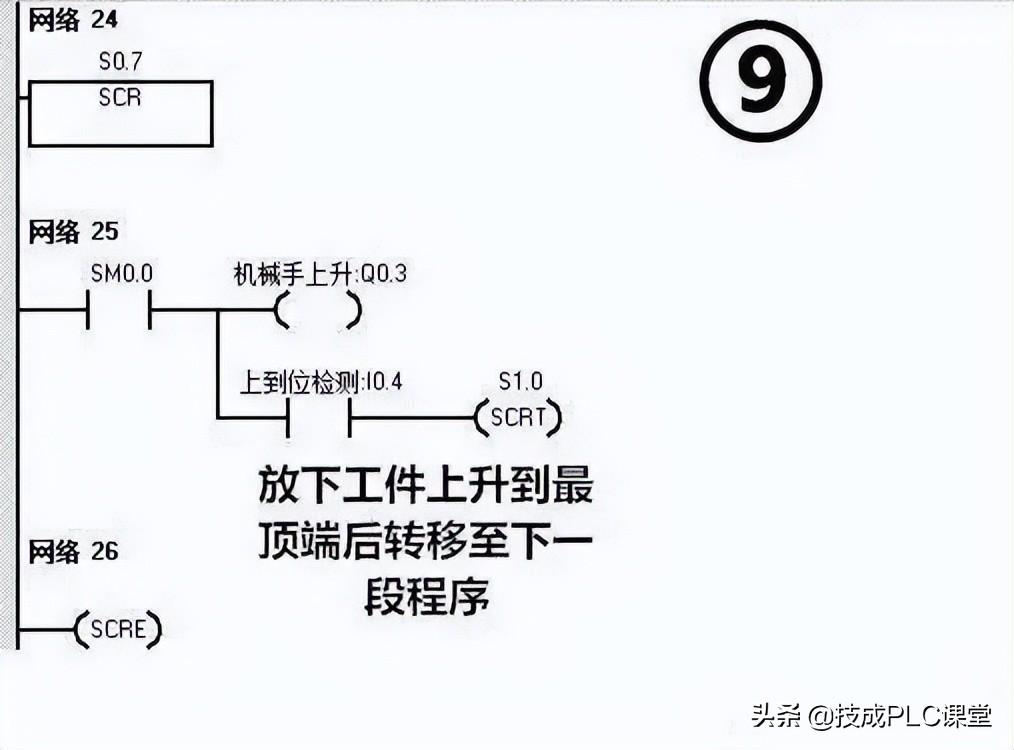

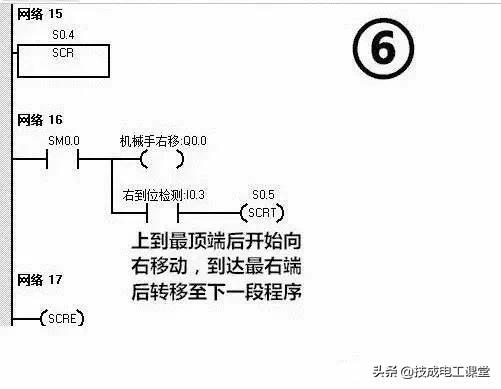

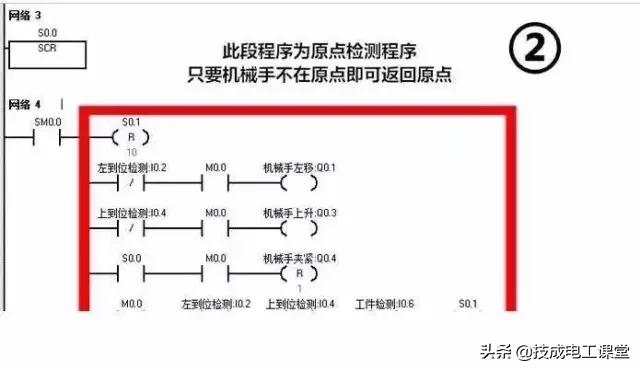

一大堆梯形图看着真是眼花缭乱，不用担心我们一段一段分析分析这个机械手是如何工作的！

其实这个图没有那么多的并行分支，所以转移起来的逻辑非常简单！
