如何实现PLC手机端监控及远程调试？

随着工业物联网的发展，作为设备厂家需要提供设备联网方案给到工业用户，需要对设备运行数据远程采集，对设备远程维护，实现高效解决故障，远程调试节省差旅及人工成本。

作为工业物联网先锋企业广州巨控科技推出针对PLC专用的数据采集远程监控解决方案，利用4G移动网络和云服务，实现对PLC数据远程手机APP监控，报警微信推送、运营中心集中监控，PLC程序远程维护，远端无人值守等信息化功能。

"远程模块+后台软件"产品化的方式，具有成本低，使用简单特点，工程师不需要高级语言编程，不需要网络知识。

应用场景

1、水处理环保行业，现场西门子S7-300PLC以太网方式接入广州巨控GRM530远程模块网口，插上4G卡自动联网，现场不需要设置。远程电脑能上外网安装GVCOM连接软件，使用PLC编程软件即可远程下载，远程在线监控程序。

2、制冷行业，现场西门子S7-200 SMART PLC，通过RS485接入巨控GRM530模块，工程师使用模块配置软件，选择PPI通讯协议，添加PLC寄存器地址，即可登录APP和微信监控数据，短信报警。远程中心电脑使用昆仑通态组态软件连上外网，不需要固定IP，通过OPC客户端与远程PLC通讯。

昆仑通态MCGS组态软件

工业物联网网络架构

数据采集网关GRM530

1、支持全网通4G以及有线网方式接入因特网，通讯方式冗余自动切换。

2、多通讯口支持各种PLC协议，单个模块支持2000点。

3、可以实现PLC短信报警，短信查询，短信控制，报警拨号提醒。

4、业内首创非透传智能采集模式压缩算法。

5、多包并发采集充分利用4G带宽。

工业云平台

巨控科技七年来，YunPLC已经有数万个项目，十万客户端并发访问，数百万点数据稳定运行，涉及的行业包括铁路，电力，市政供水，西气东送，智慧农业等，无一例数据安全事故。

PLC通过GRM530终端与yunplc通讯在网络上始终是加密压缩的数据流，相对透传模块，不仅可以节省流量，同时从根本上避免网络层监听直接获取PLC数据的可能。

移动端手机APP监控

移动互联网越来越普及与便利，如何使工控领域便捷的接入移动网络进行人机交互，成为了当前工控项目的热点和需求。而多数自动化工程师们对于高级语言编程相对陌生，同时面临着现场需求经常修改的问题，巨控科技推出可组态的APP云平台，工程师们可以迅速搭建自己的移动APP监控，对于用户的需求可以随时改动功能界面。

巨控科技提供二次开发环境，自动化工程师可以像熟悉的上位机组态方式任意编辑APP手机监控界面，功能灵活，支持多个站点集中到一个窗口显示操作。

手机APP登录界面

APP云组态二次开发环境

PLC设备远程维护

以物联网技术，对PLC设备进行远程维护，实现对世界各地的PLC设备进行远程PLC程序调试、运行数据监控、设备管理，直接节约差旅成本创造价值。

巨控科技独有的网络智能诊断下载机制不同于VPN的简单透传，确保在复杂网络环境稳定流畅快速下载，不受工信部限制VPN的影响。

不仅可以流畅的下载调试各种主流PLC(西门子，三菱，欧姆龙，AB，施耐德，台达等)，对于文件比较大的触摸屏工程，要求响应速度的运动控制器，伺服，依然可以流畅下载。

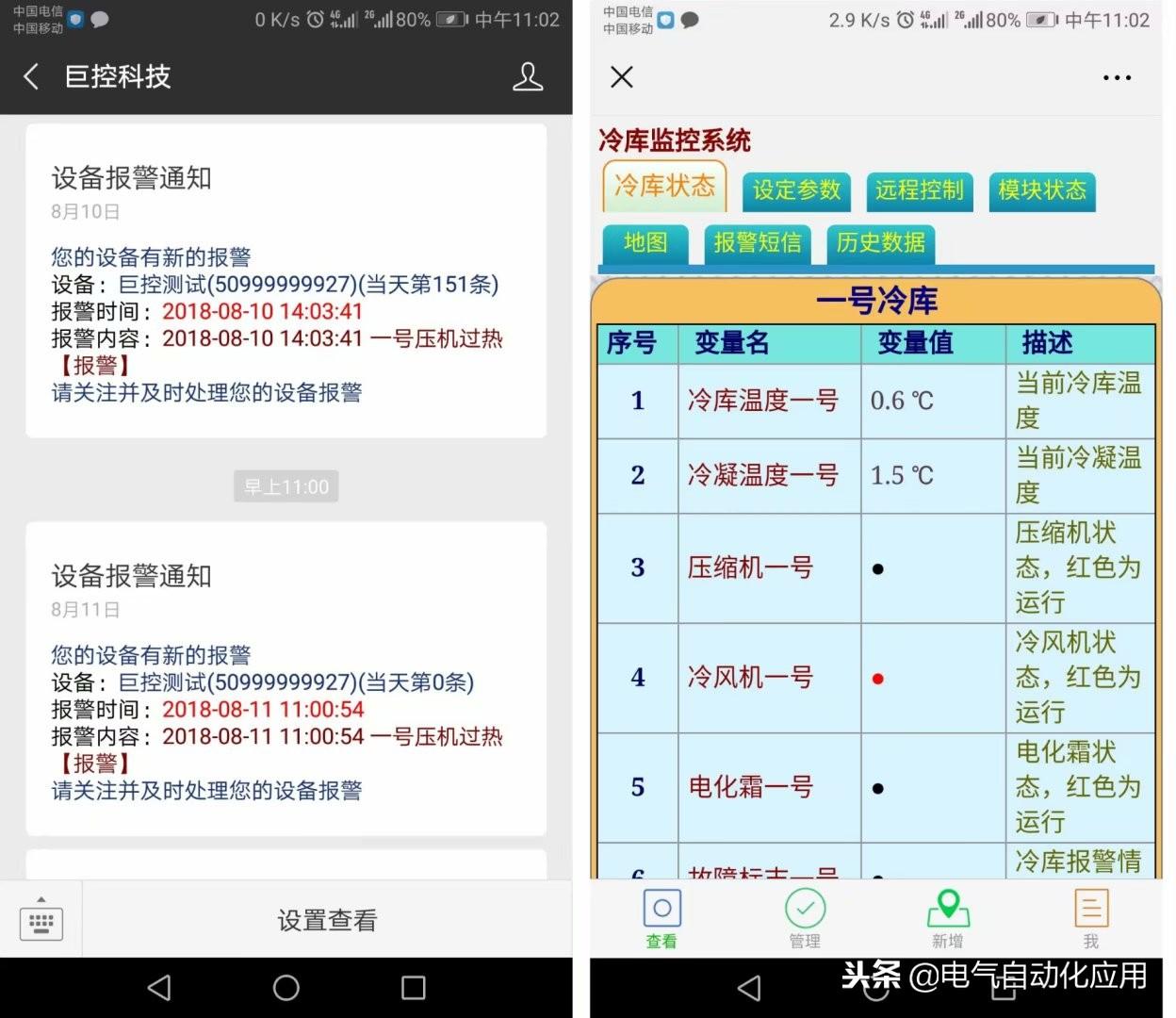

微信监控报警推送

巨控科技提供现成平台，工程师不需要使用高级语言，简单组态即可实现微信监控功能，报警推送。

工程师在巨控软件平台设置微信报警的条件和推送的报警内容，完成后下载到GRM530终端，用户关注公众号，输入终端序号和密码，当满足触发条件时，会把预先设置好的微信报警内容推送到关注此模块的微信上。在微信上可以设置是否接收微信报警，微信支持同时关注多个远程终端。

运营监控中心建设

运营监控中心通常有两种方式，用户早期使用通用组态软件平台，成本低，实施简单，当场景搭建起来后，能发现更多的软件实际需求，通用组态软件平台属于二次开发，功能相对固定，在后期设备增多的情况下，通常会选择定制专用的运营中心软件。巨控科技推出的集中监控方案，适用两种应用情况。

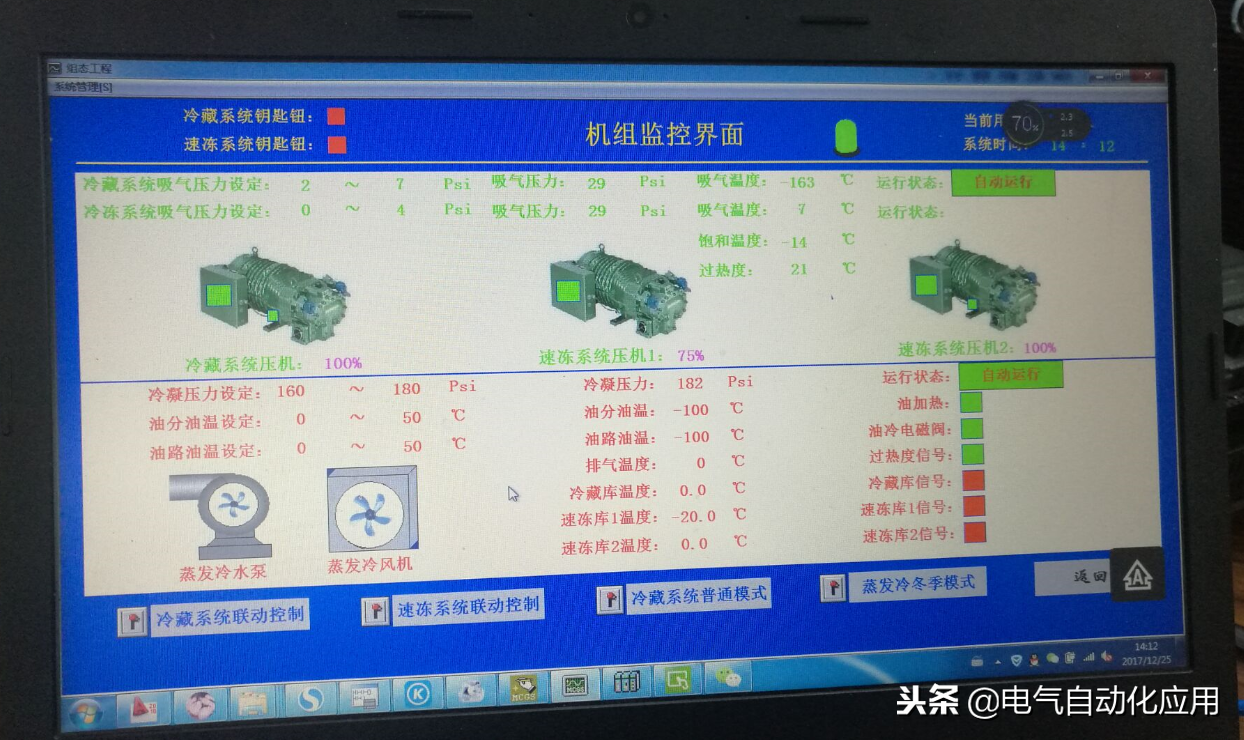

1、集中监控中心使用工业组态软件监控全国各地设备，中心电脑只需上网，通过OPC驱动即可与现场GRM530终端通讯。OPCSERVER支持10万点，一台电脑可以同时监控多个站点的数据，站点数量没有限制。集中监控平台兼容性开放性好，支持亚控，力控，昆仑通态，WINCC，INTOUCH，IFIX等各种组态，也可使用巨控免费的无限点组态软件。

2、集中监控中心使用自己开发的专用软件，GRM530终端提供标准的WEB访问接口，软件开发团队可以轻松获取数据制作自己的数据展示平台，无需了解任何PLC底层通讯协议。

【联系方式】

巨控黄工，PLC远程监控资深工程师

添加微信获取更多PLC远程祥细资料 | 设备试用 | 案例分享

QQ：552020320

微信/手机：18922726899

PLC无线通讯、PLC APP监控、PLC微信监控、PLC云监控、PLC远程调试、PLC短信报警、PLC网页监控、PLC集中监控

【设备选型】

组态王与台达AS228T之间MODBUS TCP通讯设置

前几天买了一个台达AS228T的PLC。可是怎么设置也无法与组态王通讯上，于是在网上搜资料，除了我后来在百度贴吧上发的一篇帮助以外，再也找不到前辈的资料。求助台达客服无果，于是自己就动手摸索一下。

下面就讲一下吧。

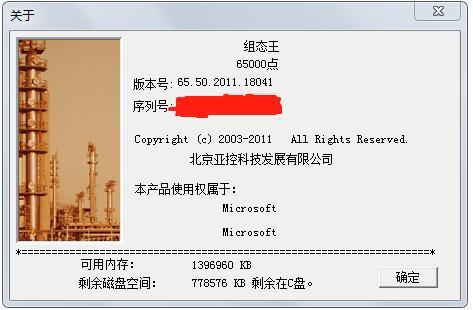

我安装的是组态王6.55版本。6.53也可以的。

第一步：建立新工程，这里就不说了。

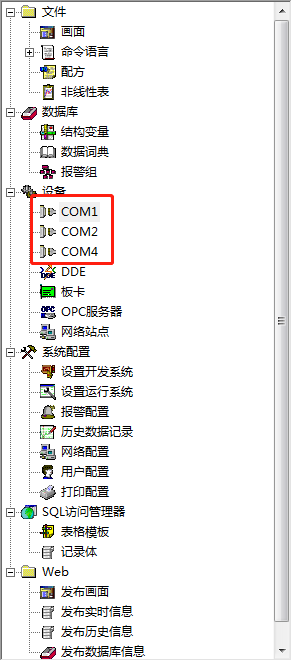

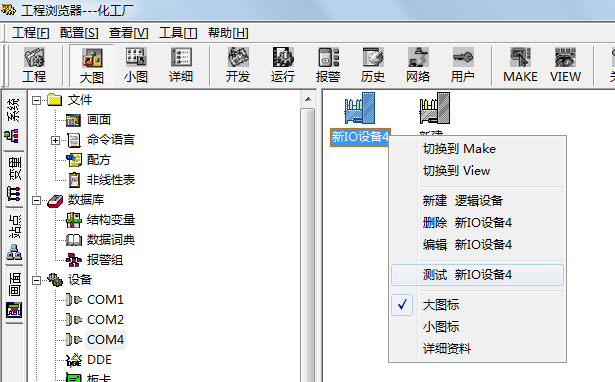

第二步：建立新设备。

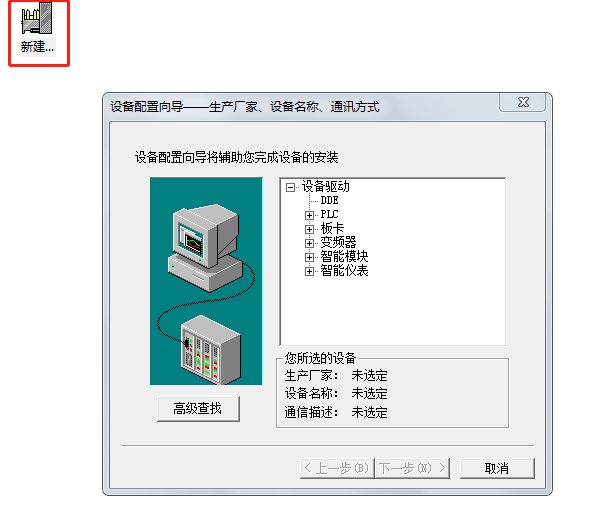

双击新建...出现设备配置向导对话框。

选择点开PLC，点开莫迪康，选择MODBUS TCP下的TCP。

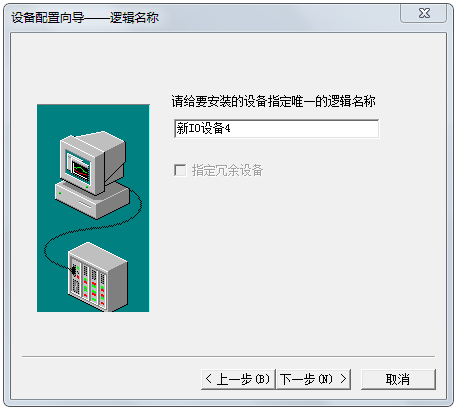

点击下一步，给你的新设备取个名字。

选择影射端口。（随便，不重复使用就行）

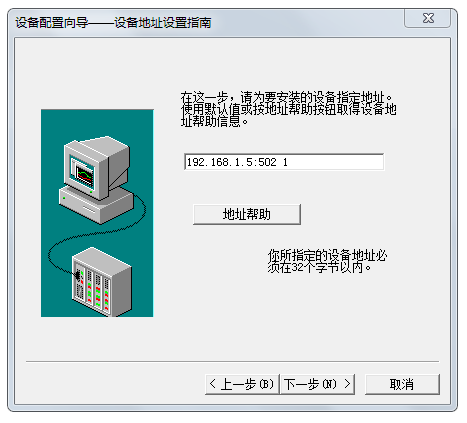

再点下一步，就出现以下画面。

这个很重要，重点讲解一下。

他的格式是IP:端口地址

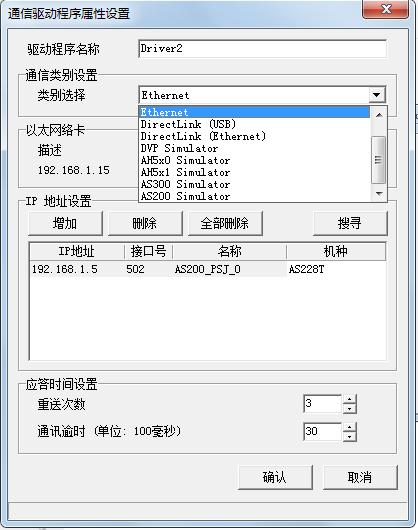

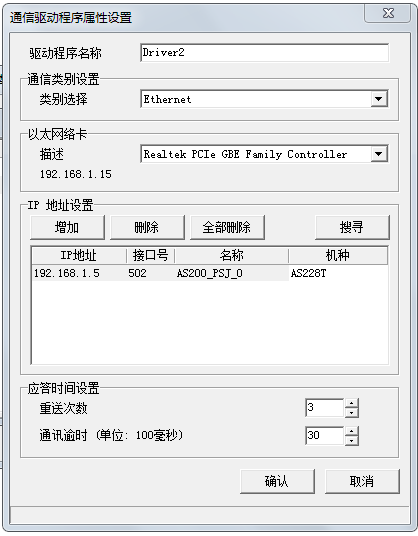

IP 是PLC设备的IP地址，这个在ISPSoft的中可以查到。稍后再讲解。

端口是通迅的内容发送给谁，就相当于电脑IP门口有很多传令兵，谁是你的MODBUS通迅传令兵。MODBUS传令兵的名字叫502，是美国IEEE协会指定的。注意的是IP地址与端口之间有个“:”，这个是英文的符号，输入时请切换输入法到英文。

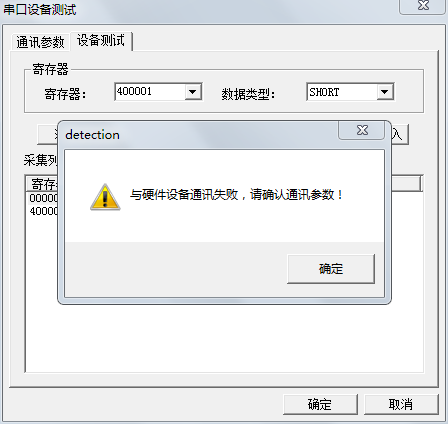

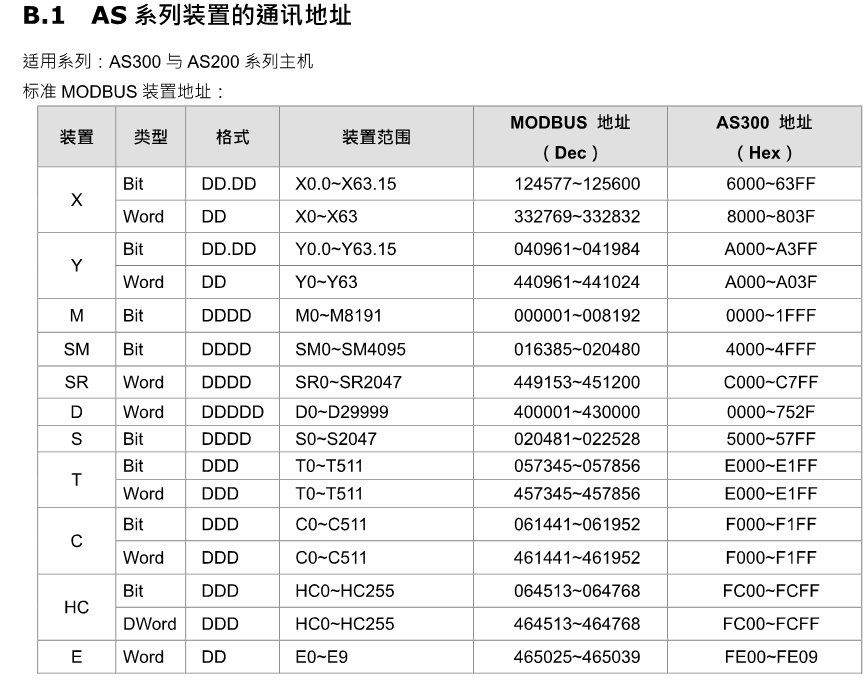

地址这个在ISPSoft里面可以通过殊寄存器查看到。但是在ISPSoft设置IP输件里看不到。但是千万别乱设置。我就是因为在最后关头地址设置为0，导致无论如何都通迅不上。后来改为1就好了。这个地址通俗一点说相当于门牌。比如你的同一个IP下有很多个PLC。你的这个内容是给他们谁的，好让传令兵找到门牌。注意，这个地址与端口之间有一个空格！！！！也是英文半角字符，在输入时切换到英文。

讲一下IP和地址的查看。讲明白了再往下说。

在设备和电脑之间插上网线。

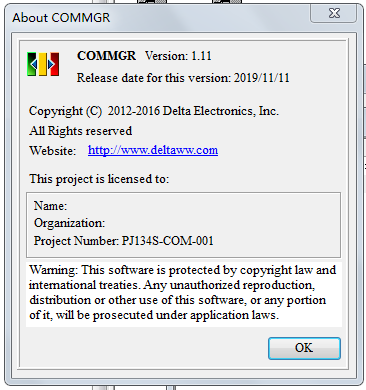

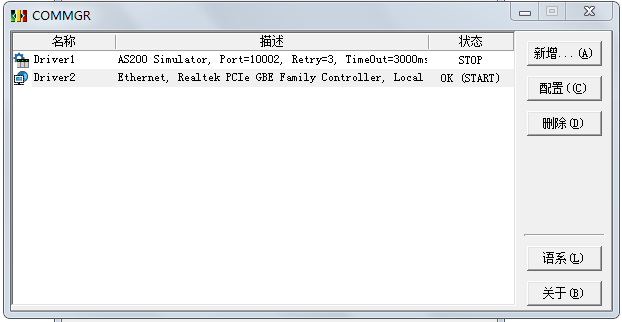

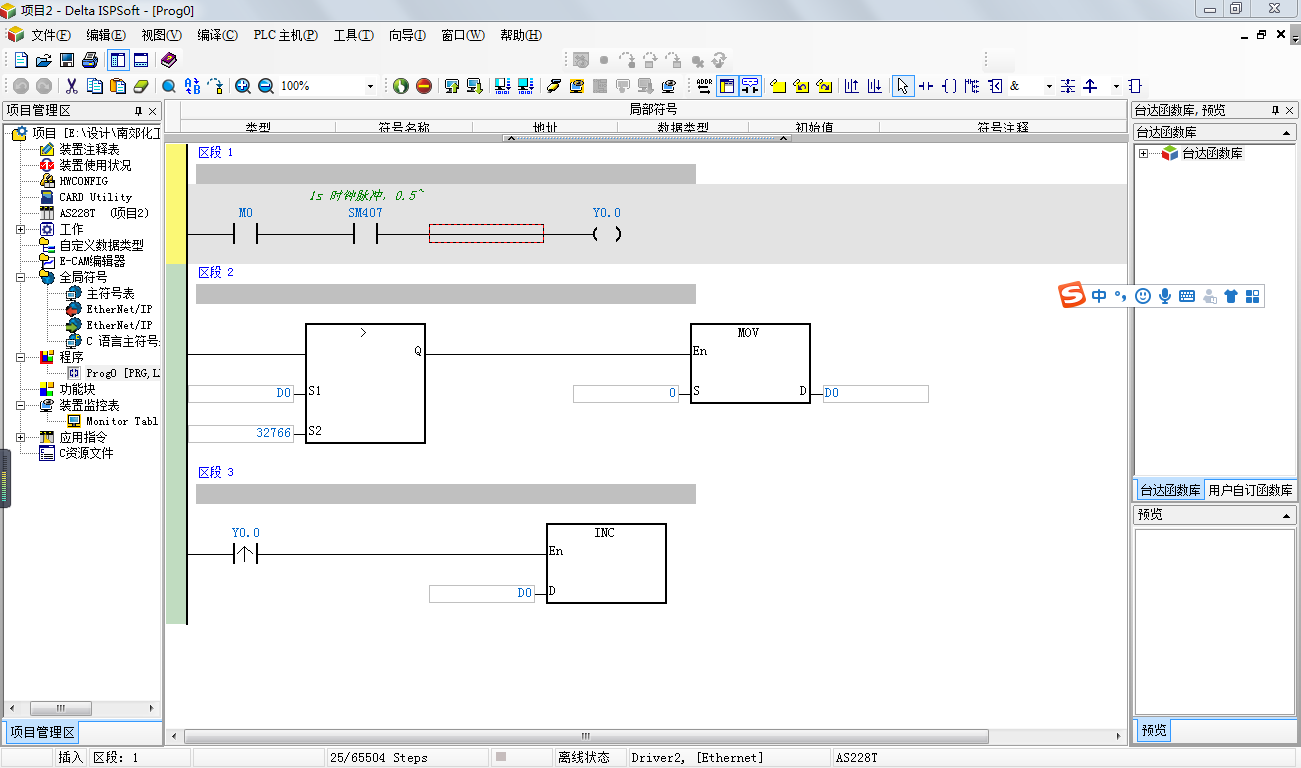

打开以下程序，注意版本，太低可不行。
