TON、TOF、TONR三种定时器的比较

想必大家在学习西门子S7-200SMART PLC TON、TOF、TONR三种定时器的时候会有一种很疑惑的表情如下图：

我想大家此时心里活动状态应该是：什么?这是啥?TON、TOF、TONR有什么区别，分别是什么功能?

想到这，便进入沉思：

好，为了让大家不在疑惑，简单易懂的明白TON、TOF、TONR这三种定时器的功能和区别，那么请看详细分解读。

一、 编写定时器程序指令

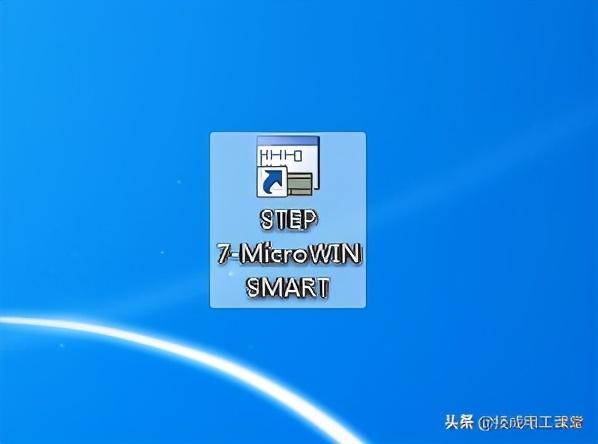

第一步：(桌面打开STEP 7-MicroWIN SMART编程软件)

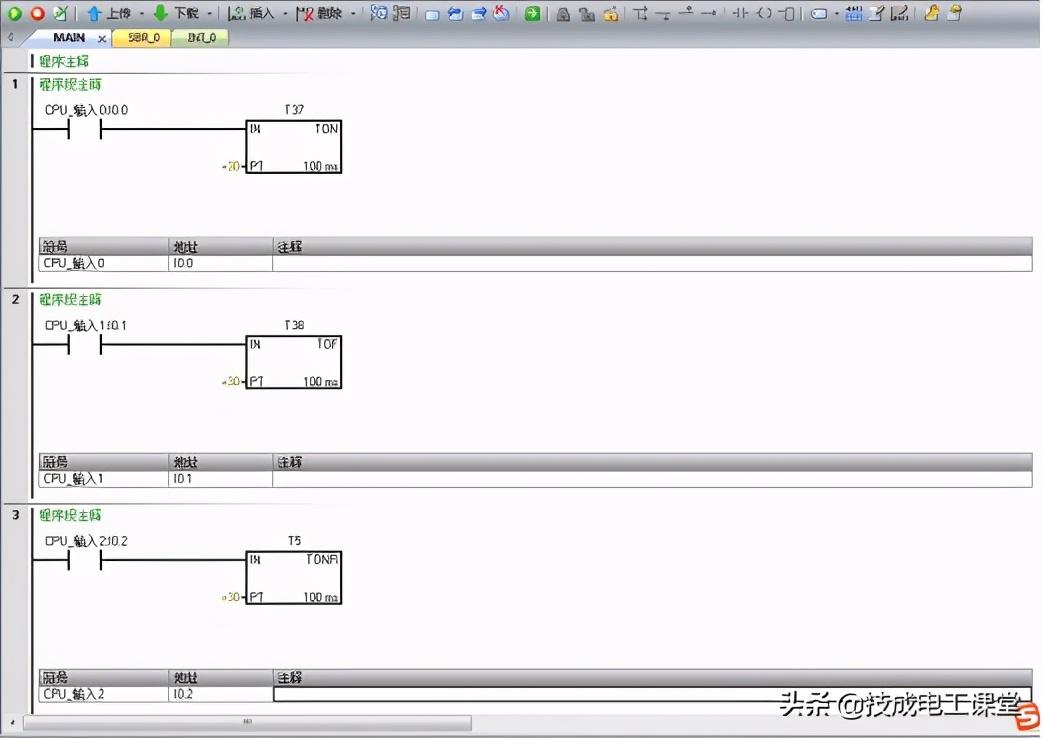

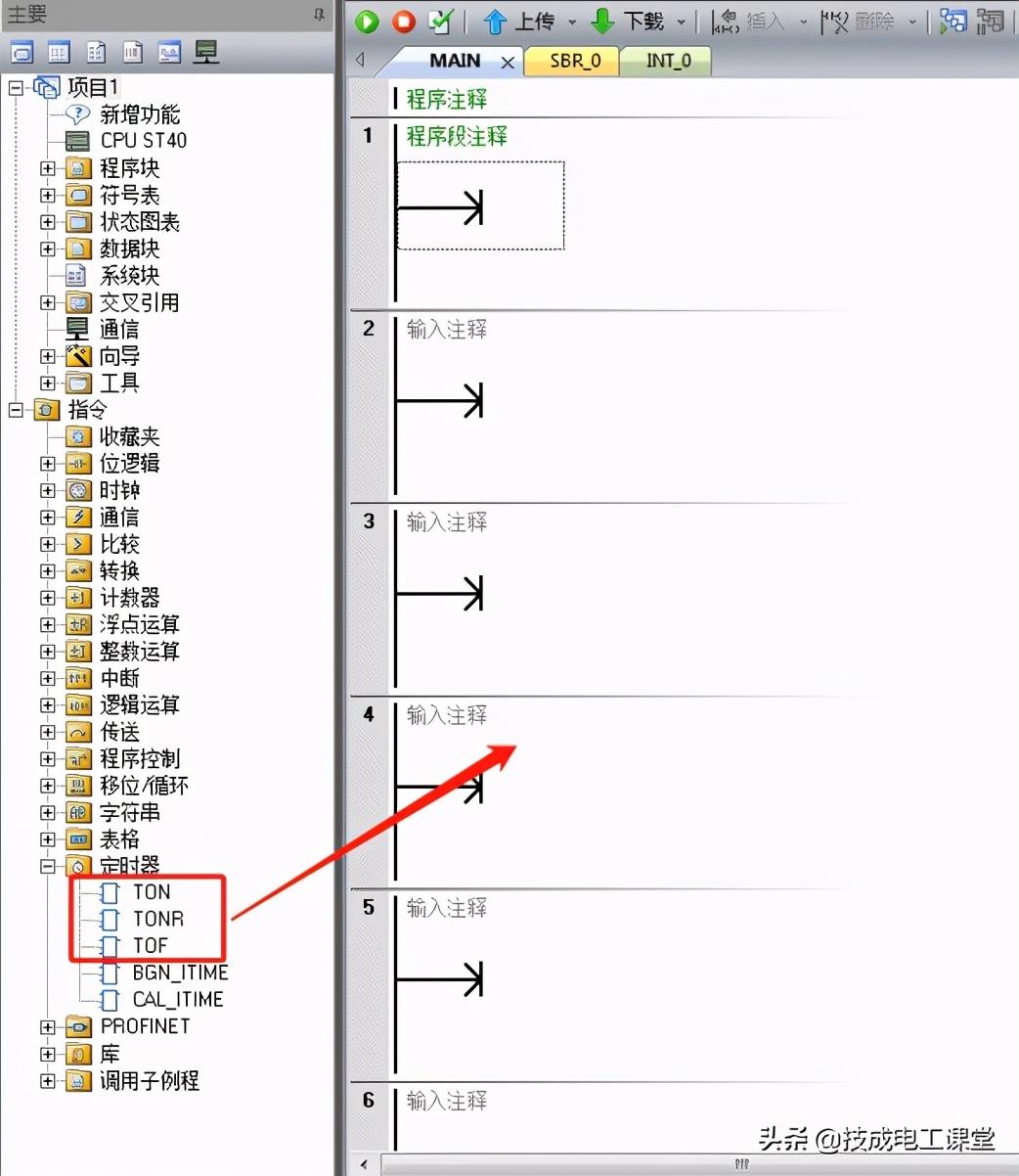

第二步：(在左侧项目树—定时器把TON、TOF、TONR三个定时器指令拖放在程序段中)

程序段1：先创建一个常开触点I0.0，再把TON拖放到I0.0后面，TON命名为T37， PT引脚设置为18秒。

程序段2：先创建一个常开触点I0.1，再把TOF拖放到I0.1后面，TOF命名为T38， PT引脚设置为18秒。

程序段3：先创建一个常开触点I0.2，再把TONR拖放到I0.2后面，TONR命名为T5，PT引脚设置为18秒。

程序段4：先创建一个常开触点I0.3，拖放一个复位指令复位T5一次。

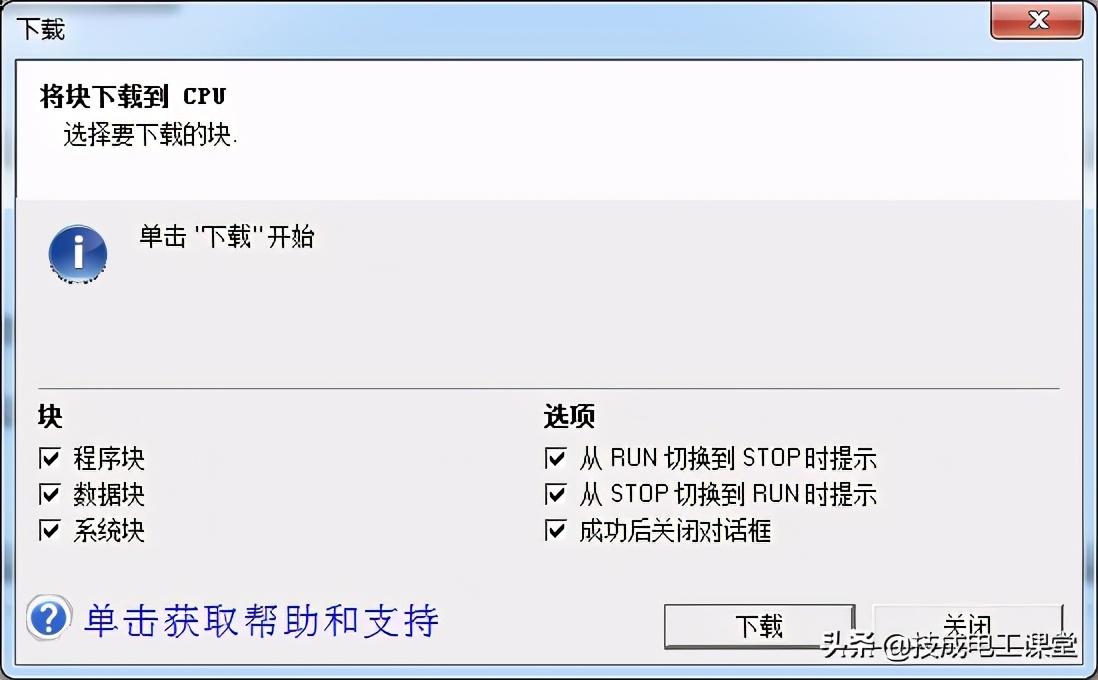

第三步：(下载程序到PLC)

二、 监控程序

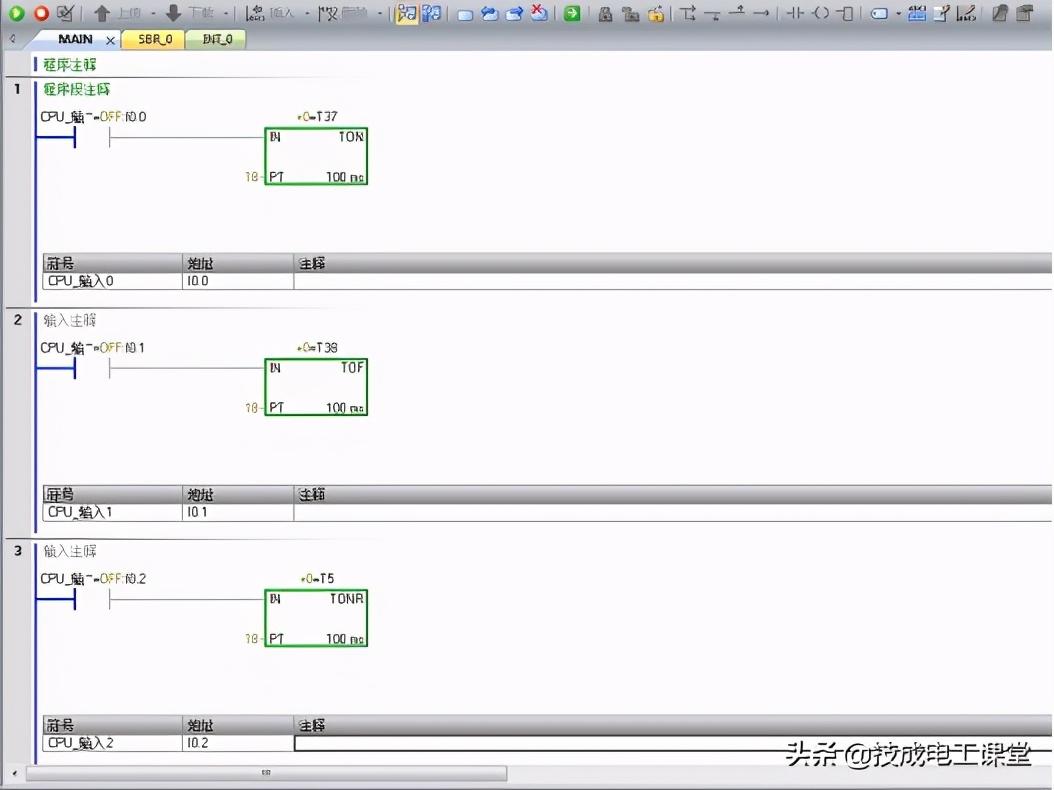

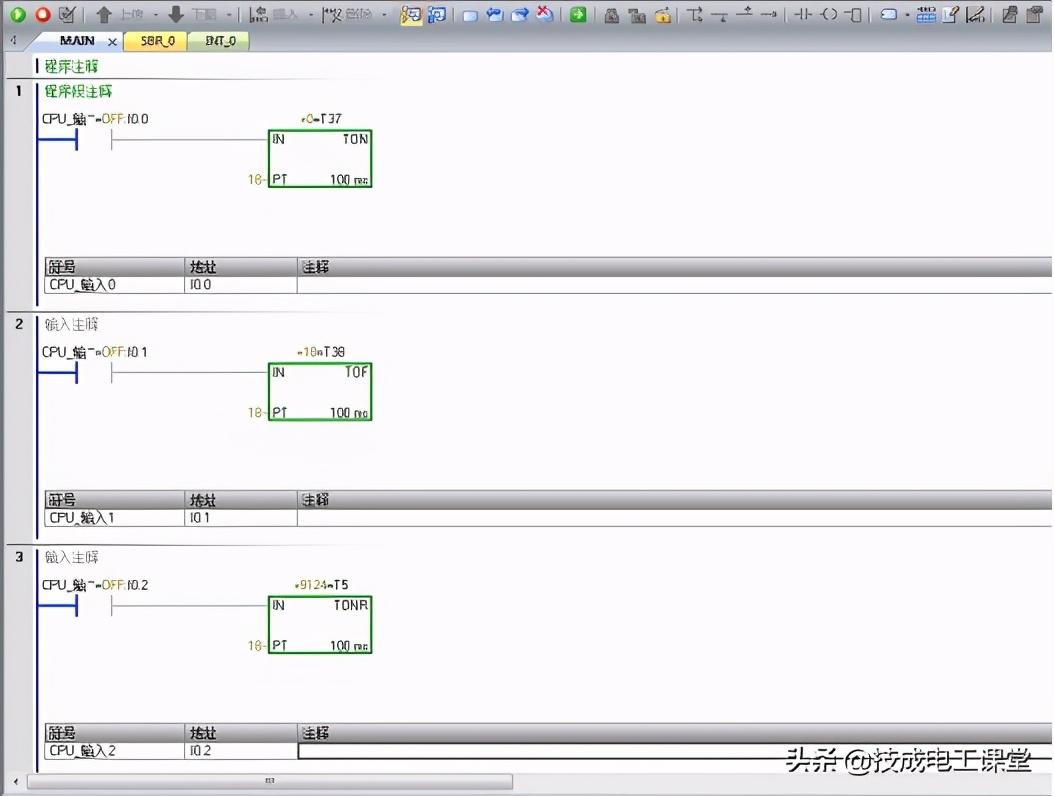

第一步：(下载完毕后，监控程序)

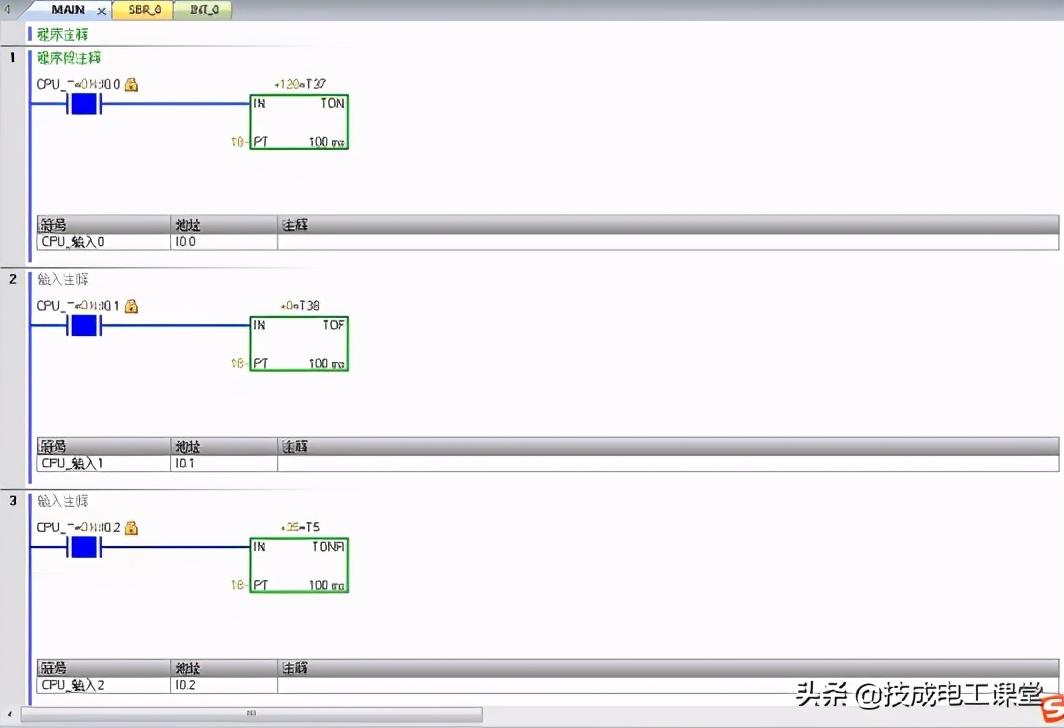

第二步：(把I0.0 I0.1 I0.2全部强制为一，TON、TOF、TONR全部接通。)

第三步：(此时不知道大家有没有发现 TON和TONR接通并在不停的计时，反而TOF接通没有计时，此时我们把I0.0 I0.1 I0.2取消强制为0，再看一下效果)

第四步：(此时大家不知道有没有发现，在I0.0 I0.1 I0.2断开同时TON(T37)随断开而归零，TOF(T38)却在断开时计时，接通却没有计时，TONR(T5)断开当前计时没有被清零)

解析：通过第三步、第四步我们可以分析到TON(T37) TOF(T38) TONR(T5)在全部接通的时候TON(T37) TONR(T5)同时在计时，而TOF(T38)却并没有计时，通过第四步我们可以分析到在全部断开的同时TON(T37) TONR(T5)停止计时，但这里有一个小细节要注意TONR(T5)虽然断开了，但定时时间还是保持的没有随断开而自动清零，TOF(T38)反而在断开后开始计时运行了。

答：除上述分析可以看出：

TON(T37)是接通开始定时，定时时间一到接通相关触点。

TOF(T38)是断开开始计时，断开延时。

TONR(T5)接通开始定时，断开后保持当前定时时间，再次接通的时候会继续从当前时间开始计时，时间可以累积。

友情提醒：我们还可以通过STEP 7-MicroWIN SMART编程软件帮助查看对应定时器信息和用法，鼠标点击要查看的定时器程序块，按一下键盘上的F1键即可打开帮助查看详细信息。

PLC编程，时间继电器TON、TOF、TP有什么区别

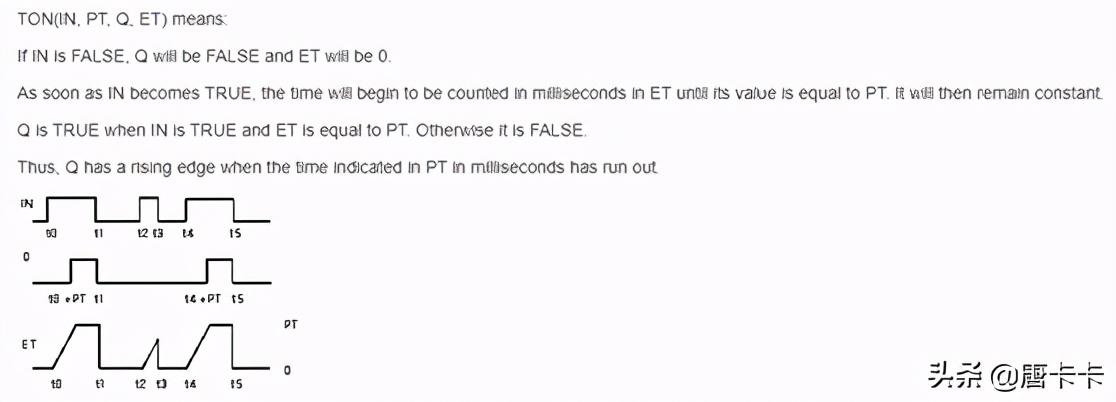

函数说明：

输入:

IN ：类型：BOOL；触发条件

PT ：类型：TIME；延时时间

输出 :

Q ： 类型：BOOL;延时一段时间（PT）后，置为高电平直至输入为0（False）.

ET ：类型：TIME；计时时间

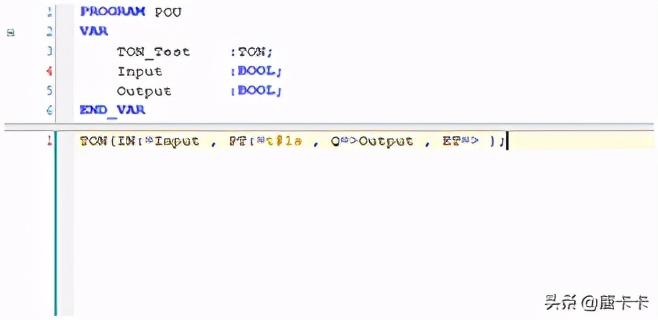

定义变量，按F2找到定义的TON变量，或者标准库中的Standard.TON；

键入对应的输入输出变量，注意时间的书写格式，上篇有提到。

解析： 当IN为FALSE时，输出Q为FALSE；

当IN为由FALSE变为TRUE时，延迟导通过程中Q为FALSE，当时间到Q变为TRUE；

如果之后一直保持IN为TRUE，则输出Q的值一直为TRUE；

如果在延迟导通后将IN变为FALSE，则输出变为FALSE。

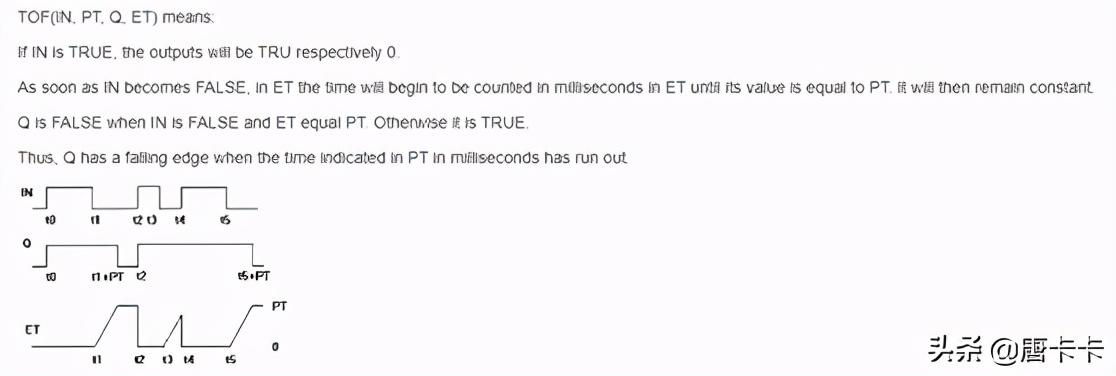

函数说明

输入:

IN ： 类型：BOOL； 触发条件

PT ：类型： TIME；； 延时时间

输出:

Q ：类型：BOOL； 变量在延时一段时间（PT）后置为False

ET： 计时时间

解析： 当IN为FALSE时，输出Q为FALSE；

当IN由FALSE变为TRUE时，输出Q由于FALSE变为TRUE，并开始保持Q输出为TRUE；

当IN由TRUE变为FALSE时，捕获到下降沿，开始延迟关闭，输出Q保持为TRUE，直到延迟关闭时间到，输出Q才变为FALSE；

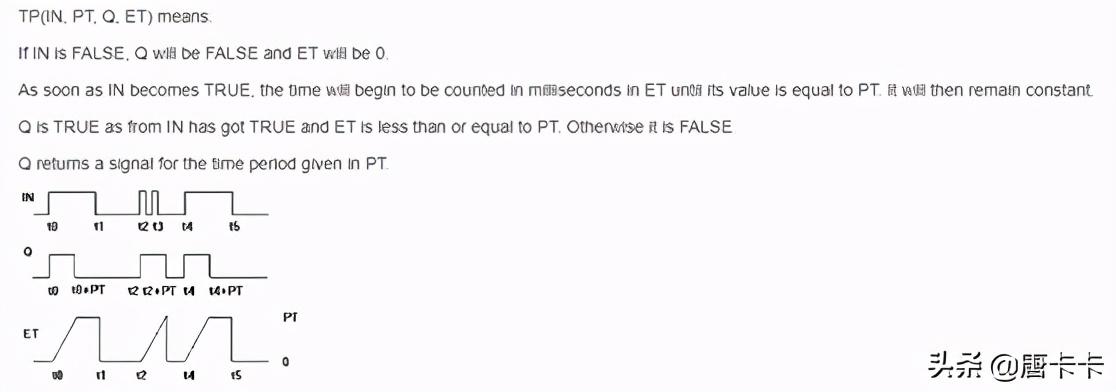

函数说明：

输入:

IN ： 类型：BOOL； 触发条件

PT : TIME;延时时间

输出 :

Q : BOOL; 输入有上升沿信号，则Q置为高电平一段时间（PT）

ET : TIME; 计时时间

解析： 当IN为False，输出Q为False；

当IN由False变为True（即上升沿信号），输出Q由于FALSE变为TRUE，并开始保持一段时间（PT）后，由True变为False；

在一个PT时间周期内，即输出Q已经为True的情况下，输入IN再次获得上升沿信号，对该函数不产生影响。
