主流PLC的通讯电缆制作图（至少30种）

品牌不同的PLC其编程电缆不能通用，由原装编程电缆又价格不菲，给学习和使用PLC带来了诸多不便。

今天小编给大家分享主流PLC的通讯电缆制作图，希望能给大家有所帮助！

制作图类型

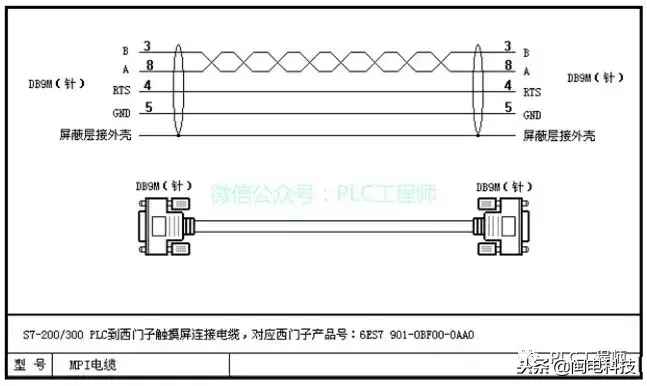

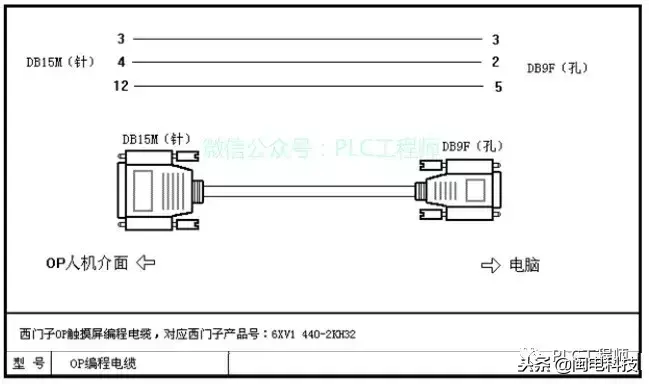

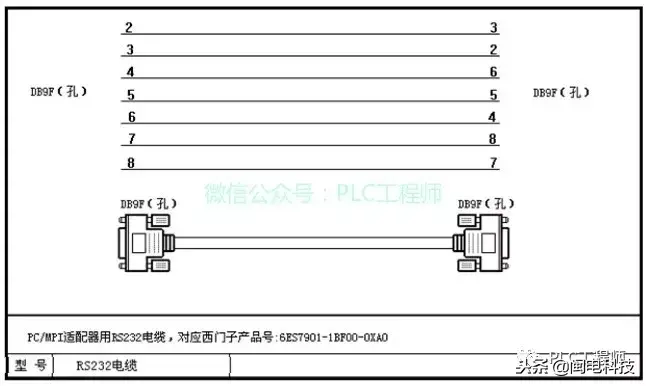

西门子

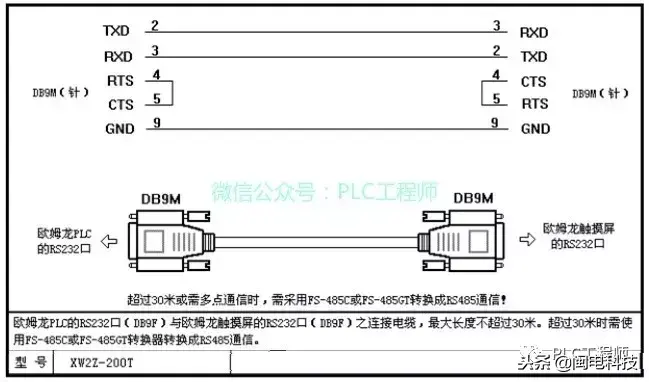

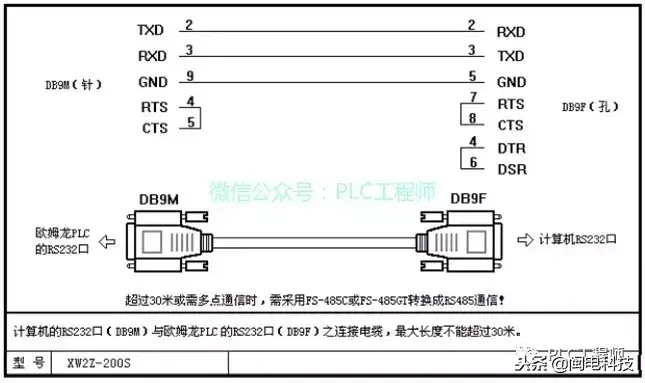

欧姆龙

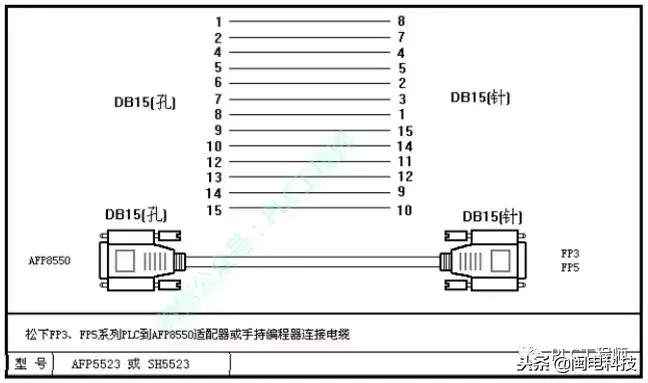

松下

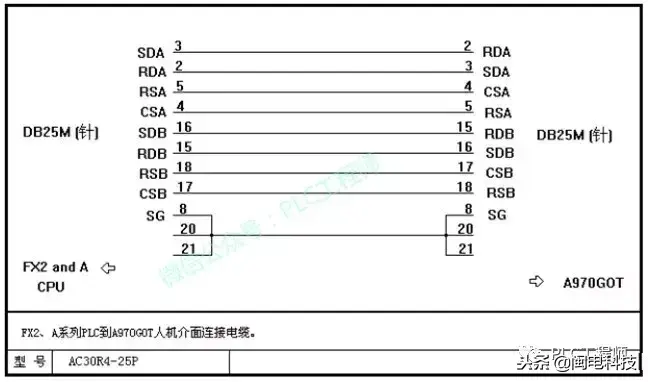

三菱

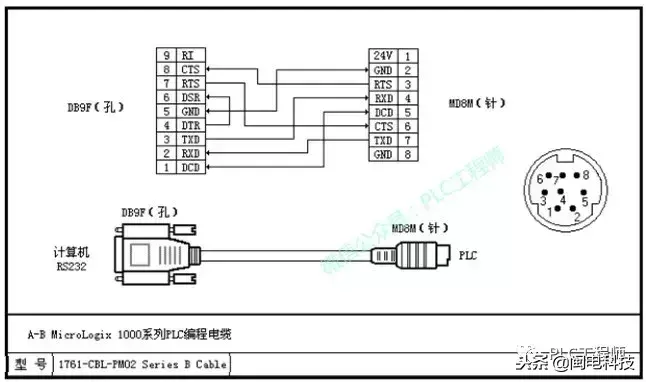

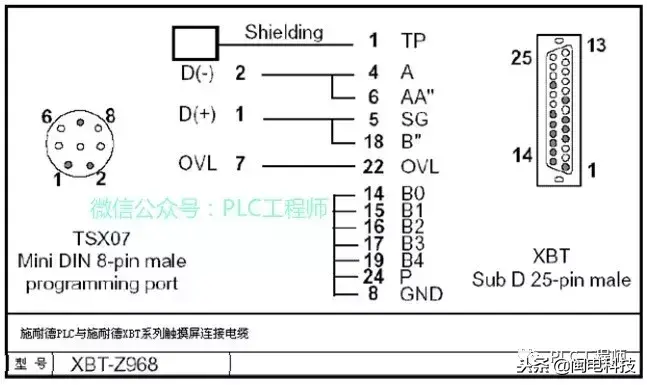

其他

西门子

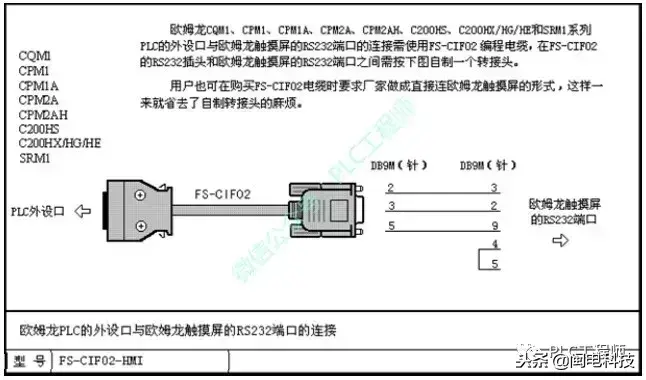

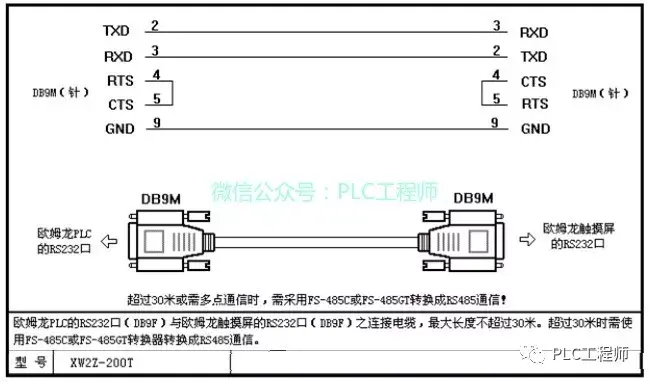

欧姆龙

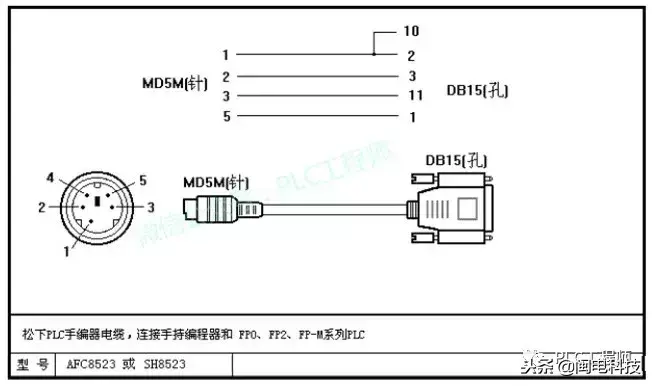

松下

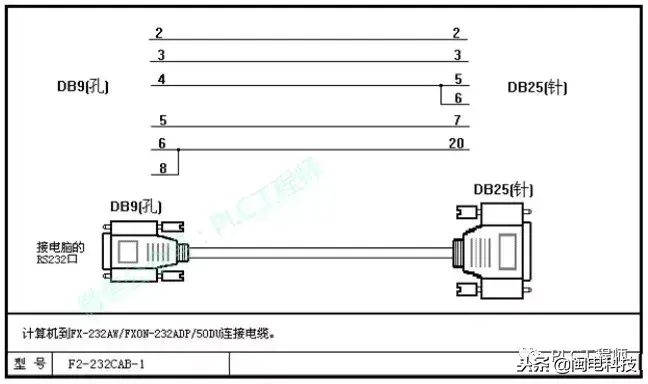

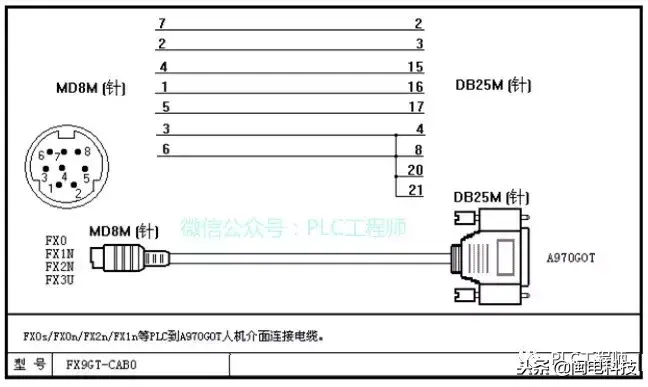

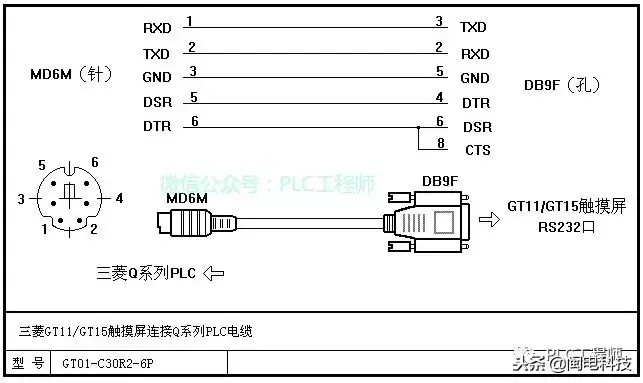

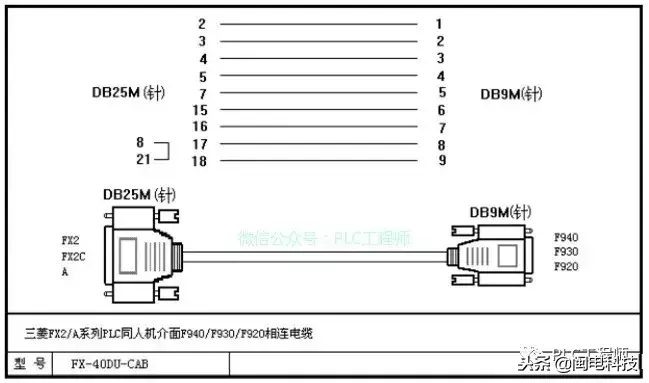

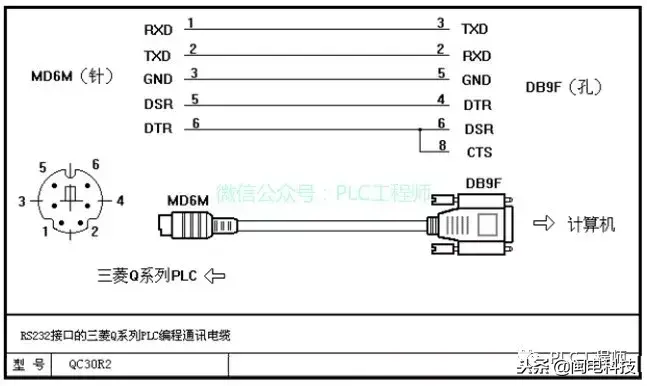

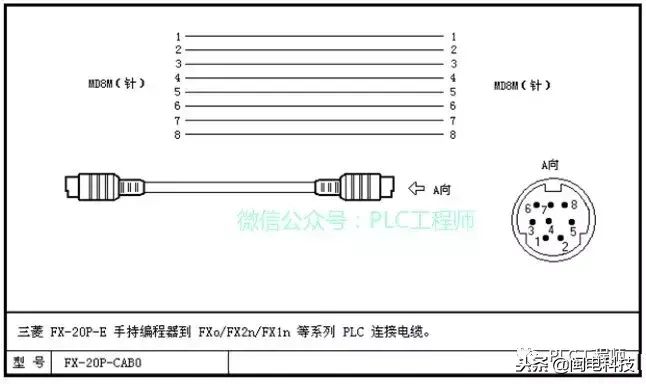

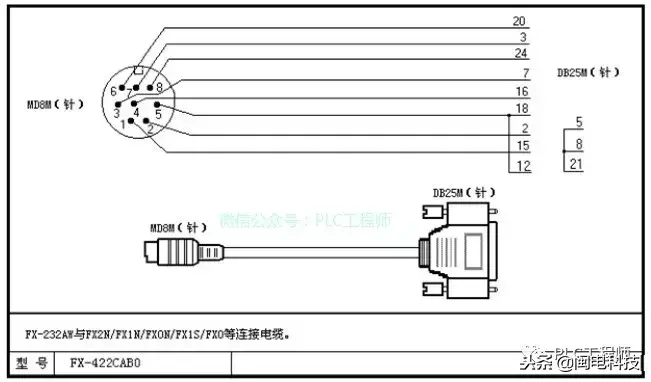

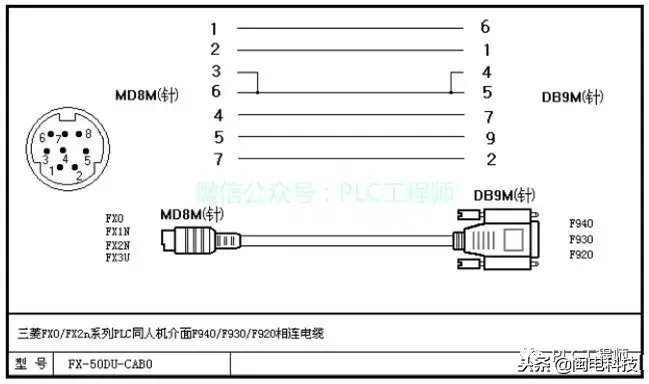

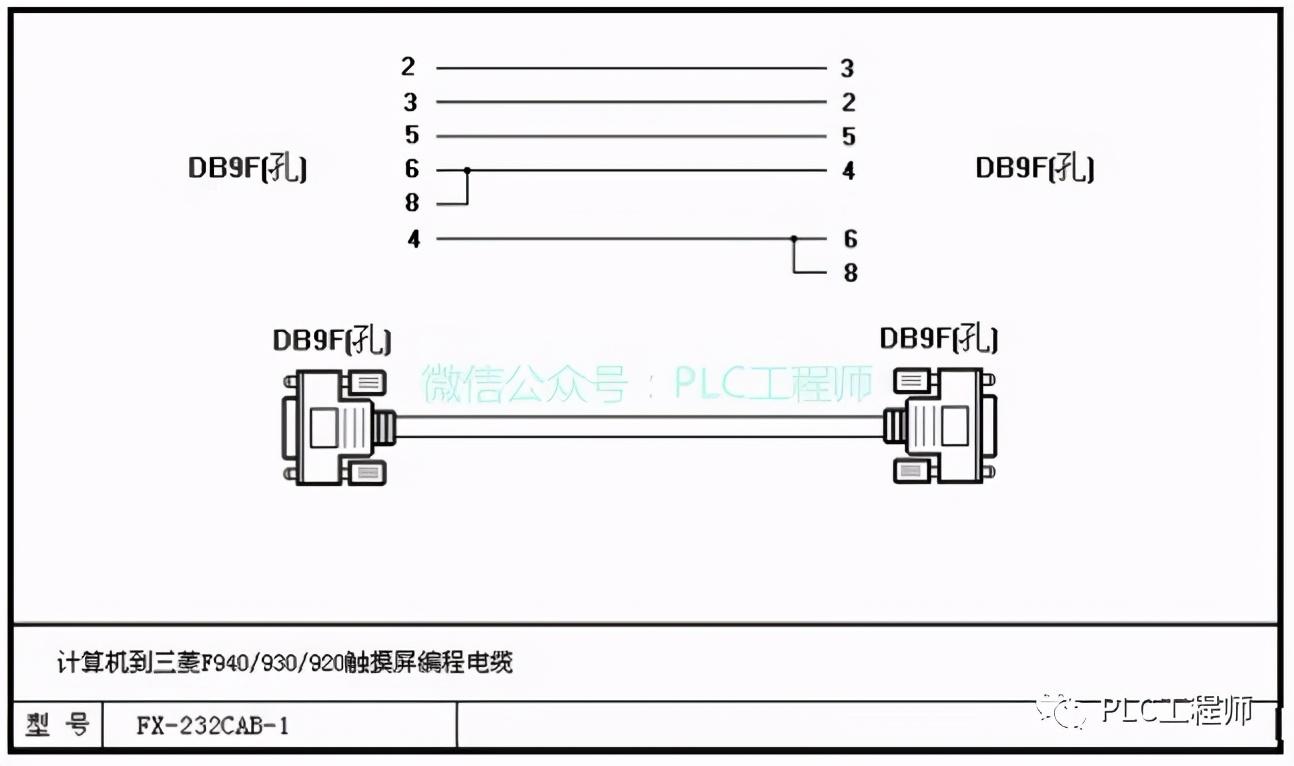

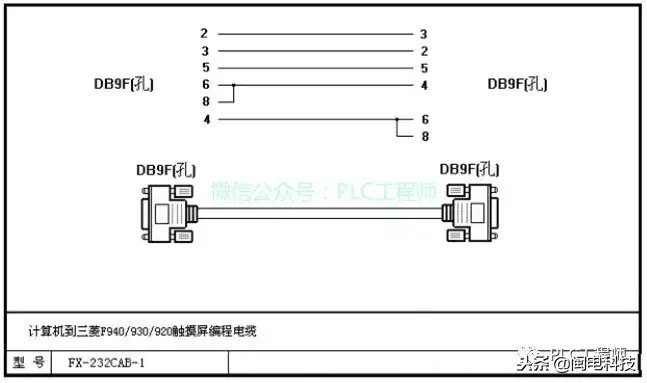

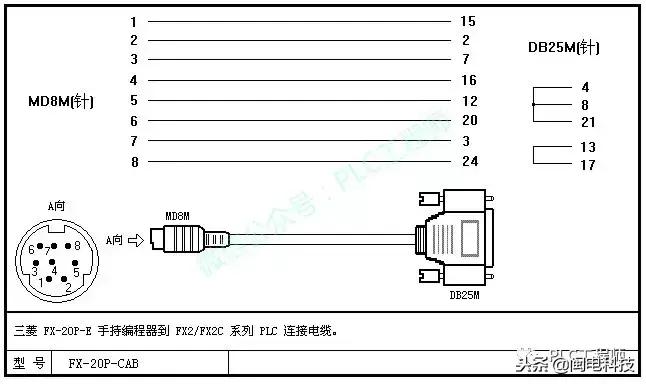

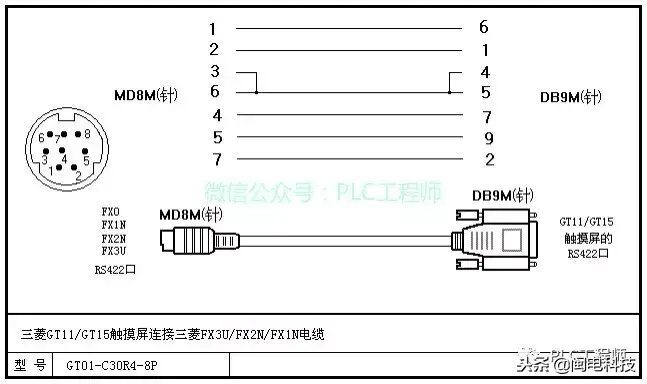

三菱

其他

「PLC」30种主流PLC通讯电缆制作图

不同品牌的PLC的编程电缆不能通用，而且原装编程电缆价格不菲，给学习和使用PLC带来了诸多不便。

今天小编给大家分享主流PLC的通讯电缆制作图，希望能给大家有所帮助！

制作图类型

西门子 欧姆龙 松下 三菱 其他

西门子

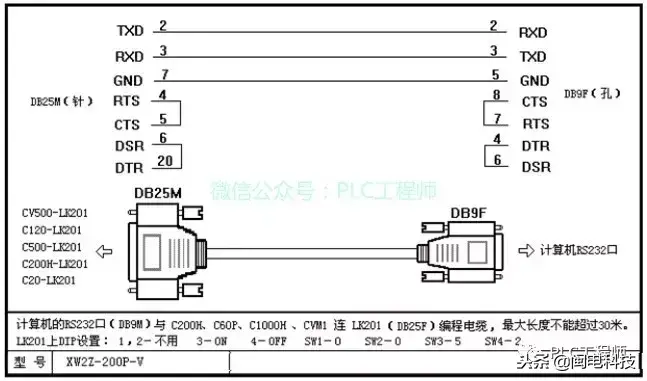

欧姆龙

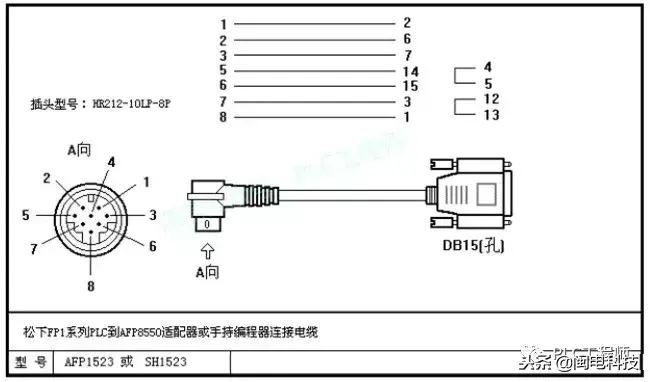

松下

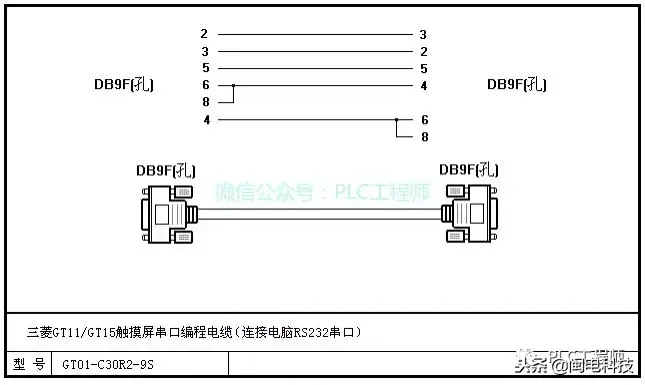

三菱

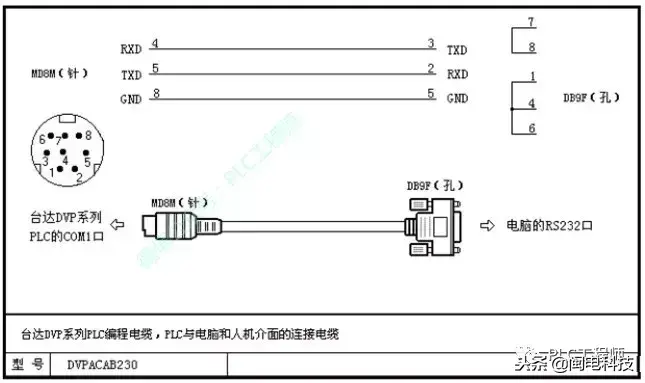

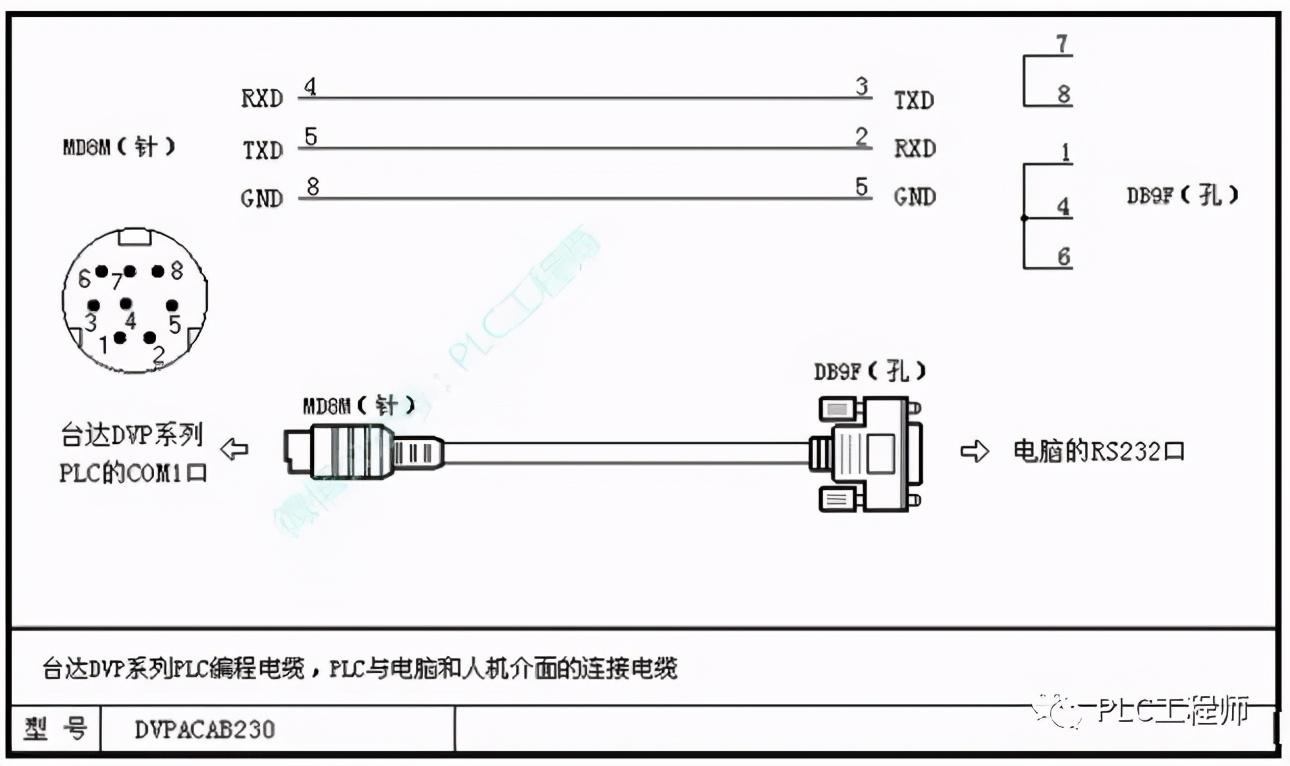

其他
