资深电气工程师实例讲解：PLC手动和自动程序怎么写才好？

很多电气员在刚写程序时总会遇到不知道用什么写法能更好地实现功能的应用，往往就会陷入一个否定与自我否定的死循环。今天我们就从简单的手动和自动程序入手，一起来聊聊如何把手动和自动程序写得更实用？老规矩先说概念和思路，再上实例！

一、手动和自动程序的概念

手动程序通常是单个动作或设备在人为操作后运行，它不受自动程序的控制，优先级别高于自动程序，常用于设备测试、故障检修或带故障生产模式。当然手动程序还是必须受控于重要的极限位置和安全指标，比如限位开关、过流保护和急停开关等。手动程序连锁条件简单，易于工人操作，但效率低，对于流程控制极不方便。

自动程序通常是按照工艺流程要求自动完成系列动作组合，它受控于手动程序的连锁，优先级别低于手动程序，这是设备或生产线运行的主要模式。自动程序除了受控于重要的极限位置和安全指标，还必须要满足工艺流程之间的连锁、互锁、报警和数据处理，还要尽可能考虑到程序跑飞的意外情况。自动程序连锁复杂，程序编写难度大，但效率高，非常适合流程控制。

二、手动和自动程序的编写

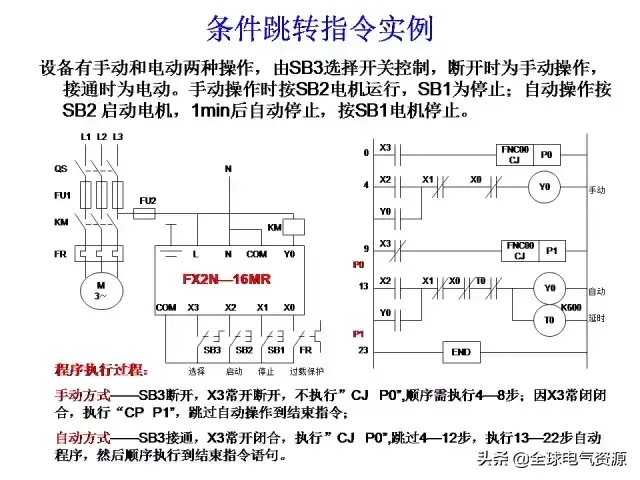

首先，手动模式和自动模式的严格互锁。比如整个生产线选择了自动模式运行，那么相应的各设备都需要选择自动模式（当然根据实际需要可以设计部分设备为半自动运行模式）。

其次，自动程序最好都采用独立的子程序完成，输出逻辑先保存于中间继电器即可。

最后，手动和自动的逻辑输出只到最终执行程序段，比如某台变频的启动信号和速度设定作为接口信号进入输出执行程序段。

这样的编程模式把选择模式、逻辑控制和执行输出严格分开，只需把编程的重心放在逻辑控制上，思路清晰、逻辑分明，可以大大提高程序的质量。

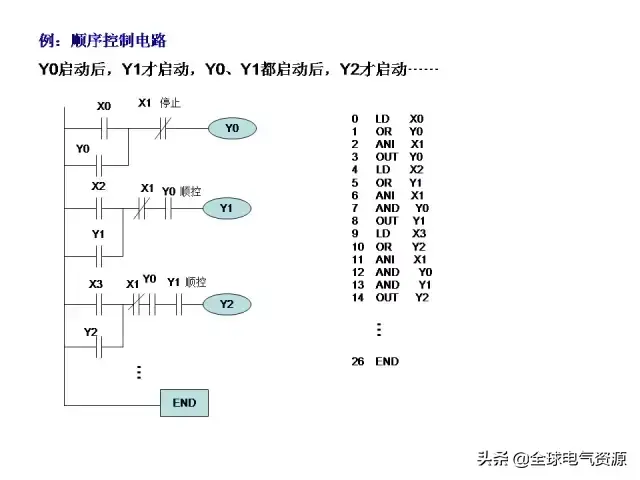

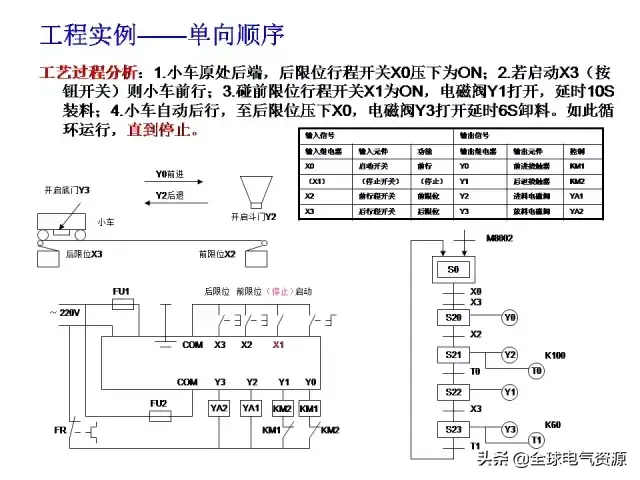

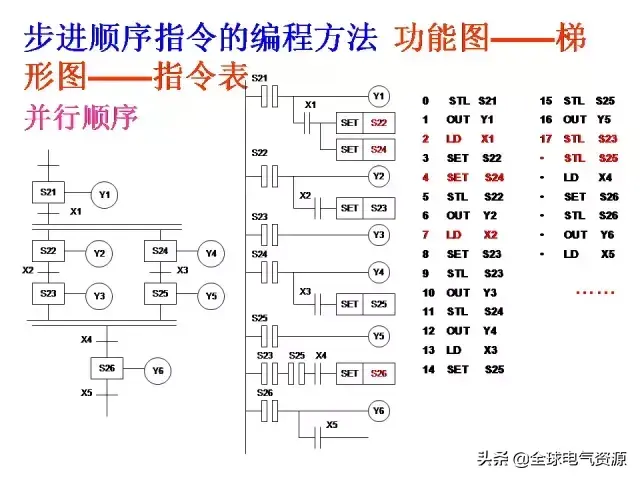

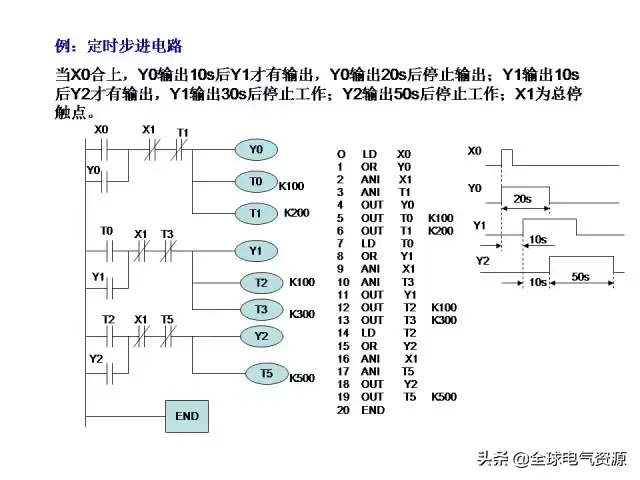

三、手动和自动程序的实例

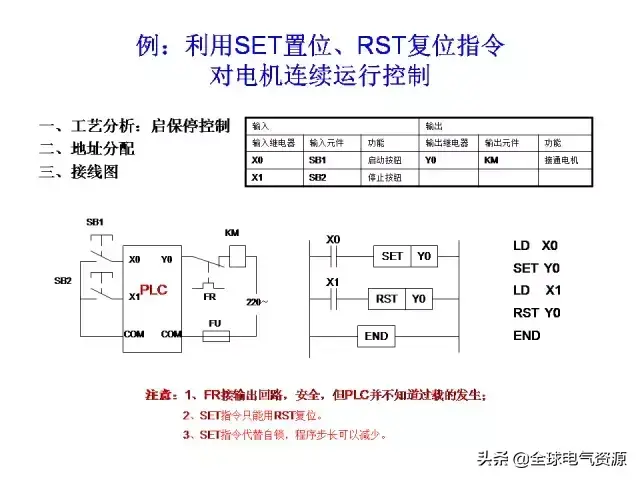

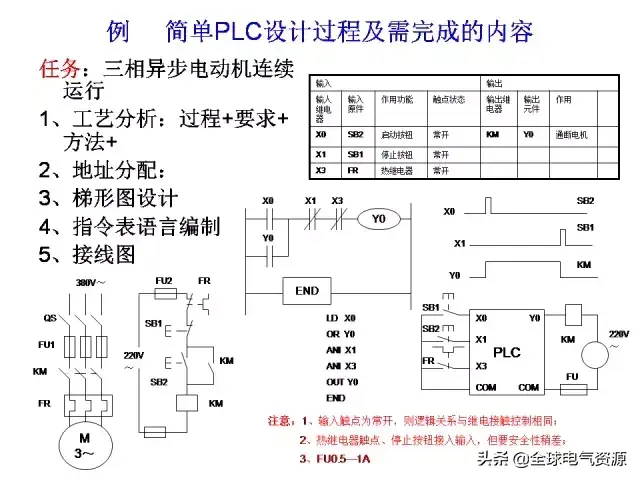

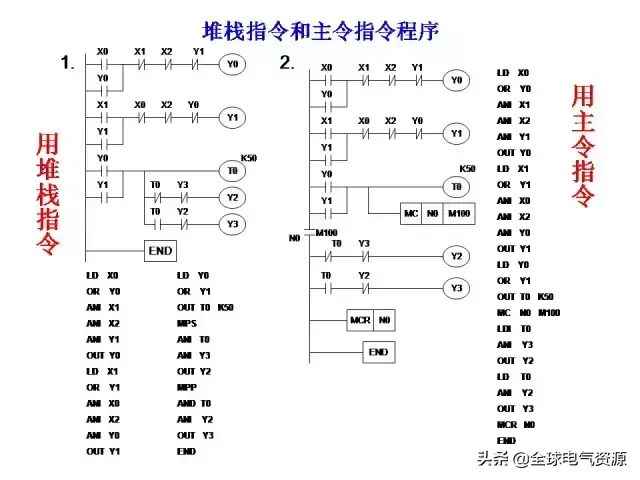

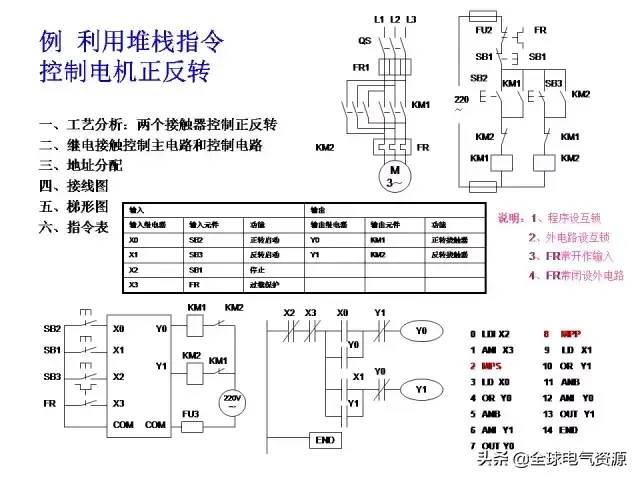

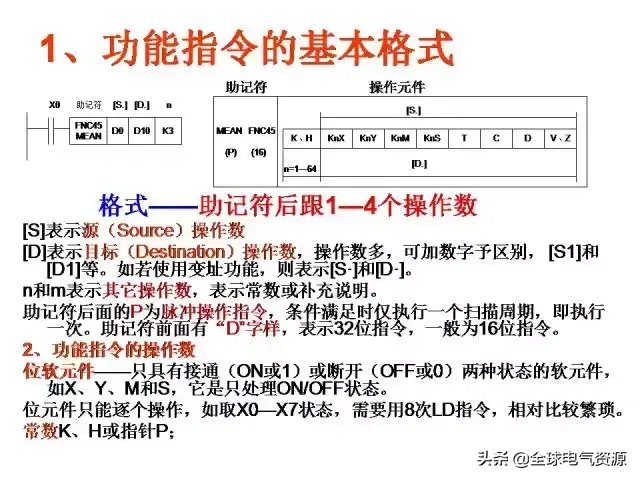

该实例摘自非标系统的自动控制系统。我们以一个上料系统的升降平台控制为例来说明，编程思路为模式选择（FC10）、逻辑控制（FC20）和输出执行（FC21），其中FC10和FC21都很简单，编程重点专注于FC20即可，不管逻辑控制有多复杂或改变有多大，我们几乎不用动其它程序，这样做的程序不仅可读性高还方便调试。（实例程序段为部分节选，只是为了更生动形象的说明手动/自动程序的编程思路）

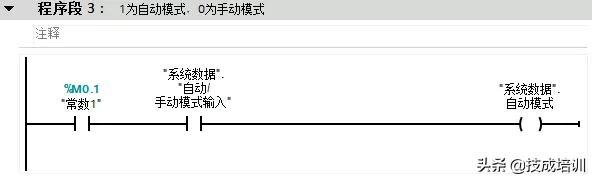

（1）该段位于整个设备的模式控制子程序（FC10），下图为整个系统的手动/自动开关。

（2）该段位于整个设备的模式控制子程序（FC10），下图为整个系统的自动启动状态。

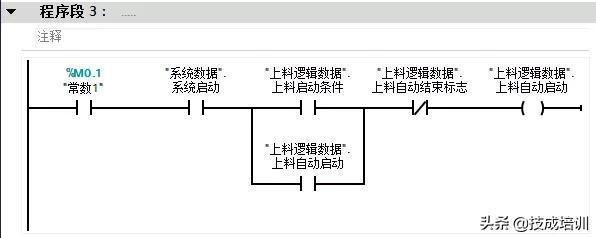

（3）该段位于上料系统的逻辑控制子程序（FC20），图为上料系统的自动继电器。

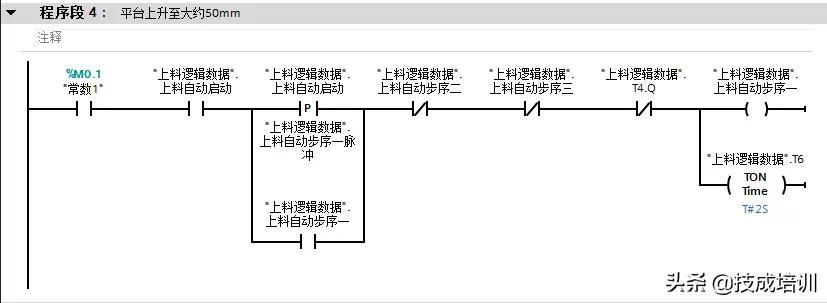

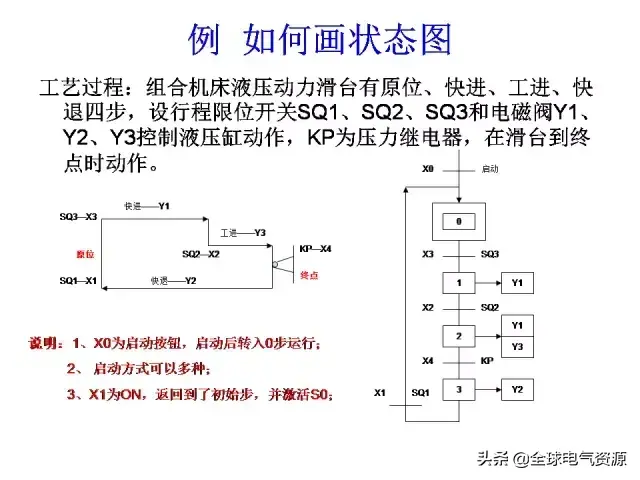

（4）该段位于上料系统的逻辑控制子程序（FC20），图为升降平台自动启动步序一。

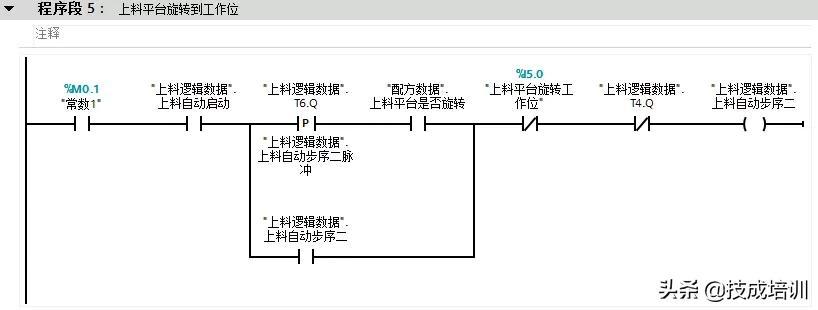

（5）该段位于上料系统的逻辑控制子程序（FC20），图为升降平台自动启动步序二。

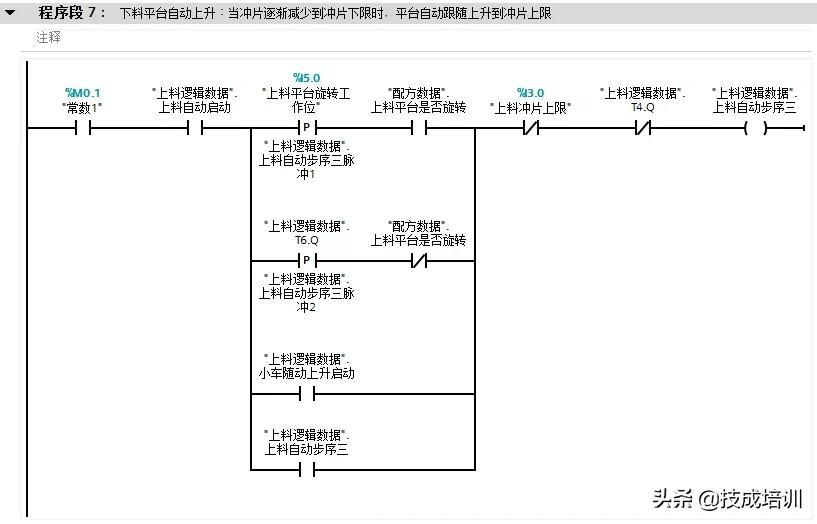

（6）该段位于上料系统的逻辑控制子程序（FC20），图为升降平台自动启动步序三。

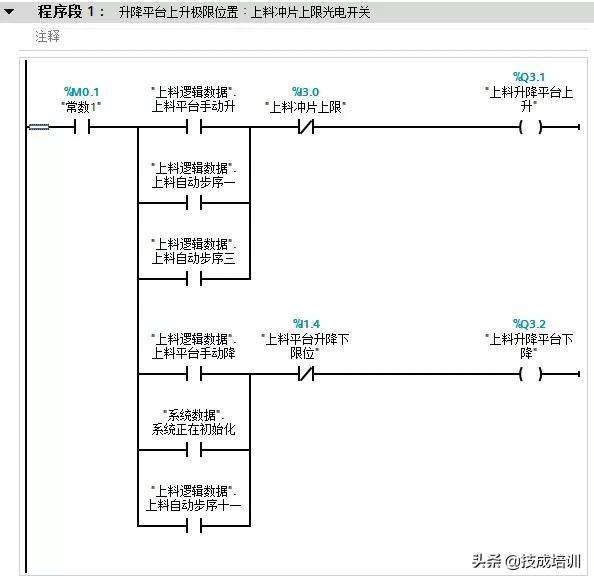

（7）该段位于上料系统的输出控制子程序（FC21），图为升降平台手动/自动输出。
