专业讲解PLC案例：两种编程法实现两灯交替闪烁，电气必备

今天给大家说一个西门子案例——西门子S7-200SMART PLC怎么实现两灯交替闪烁

我们先来看看这个案例的具体要求：

使用定时器Q0.0和Q0.1，当按下启动按钮时Q0.0亮，1秒后Q0.0灭，同时Q0.1亮，再过两秒后Q0.1灭。以此循环，直到按下停止按钮，Q0.0和Q0.1全灭

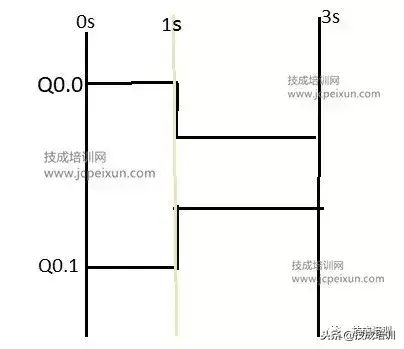

首先画时序图。再用定时器加比较的方法会把很多复杂的东西简单化

时序图就是表示地址或变量根据时间的变化而变化的图形

整个占用的时间为3秒，需要用到100毫秒定时器

设：定时器的当前值为X，0≦X﹤10的时候，Q0.0亮；当10≦X﹤30时，Q0.1亮。

接下来就是循环的问题，循环就是用最后一个状态作为第一个状态的启动条件。

定时器PT值为3秒（数值计作30），使用TNO接通延时定时器，当当前值=设定值，状态输出为1时，即定时器状态位T37=1时，就去复位定时器，再从0开始，这个就是自复位，就是自己复位自己，到了3秒就从0开始。

最后梳理下编写程序的思路：

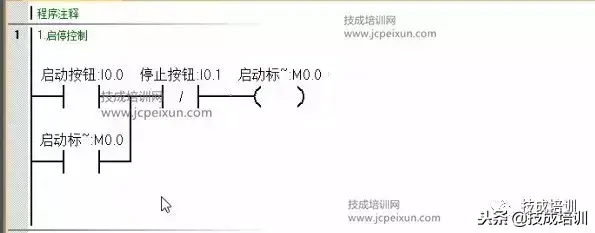

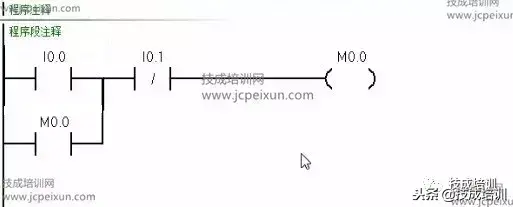

1、 启停控制——输出启动标志位，输出为1，并保持（自锁）

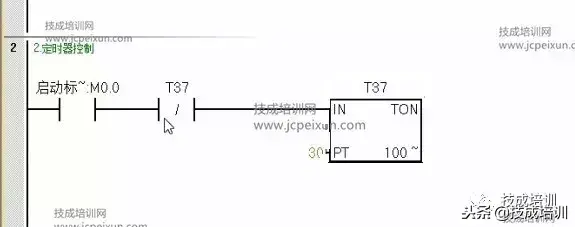

2、 定时器控制——用启动标志位去接通定时器，让其工作

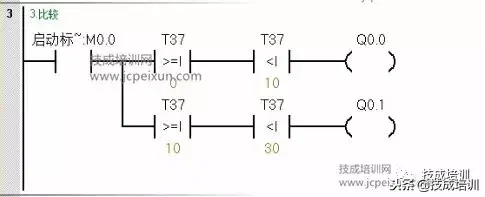

3、 比较——0-1秒Q0.0输出，1-3秒Q0.1输出

于是程序如图：

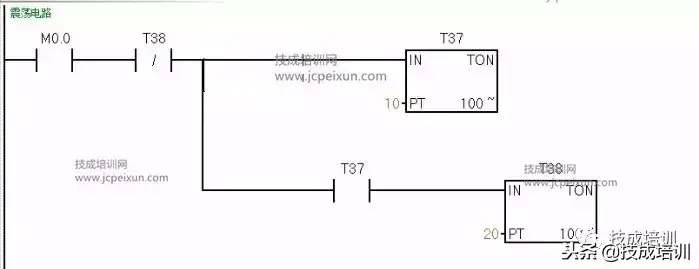

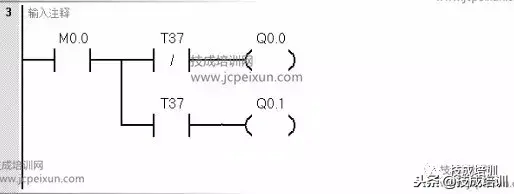

此外还有第二种方法哦，会使用到震荡电路（闪烁电路）以及两个定时器交替控制，一个控制接通时间，一个控制断开时间，一起来看看。

看完这段程序，建议大家还是自己动手 操作一遍，效果会更好！

——END——

西门子SCL编程实例 多个灯的逻辑控制程序

SCL（Structured Control Language，结构化控制语言）是一种基于 PASCAL 的高级编程语言。这种语言基于标准 DIN EN 61131-3（国际标准为 IEC 1131-3）。根据该标准，可对用于可编程逻辑控制器的编程语言进行标准化。SCL 编程语言实现了该标准中定义的 ST 语言 (结构化文本) 的 PLCopen 初级水平。

今天讲解西门子博途软件中使用SCL语言编写一个电气工程师面试中经常会碰到的一个程序。控制逻辑：按钮I0.0, 灯1 Q0.0，灯2 Q0.1，灯3 Q0.2。按第一次灯1亮，第二次灯2亮，第三次灯3亮，第四次三个灯全灭，要求只用触点线圈指令完成此程序。

首先在项目树中添加一个FB函数块，选择语言为SCL。打开FB块后，在指令列表中可以看到SCL的指令。 SCL 除了包含 PLC 的典型元素（例如，输入、输出、定时器或存储器位）外，还包含高级编程语言。表达式，赋值运算，运算符，程序控制。这些只需使用条件执行语句和赋值运算即可完成此程序。

第一段程序：

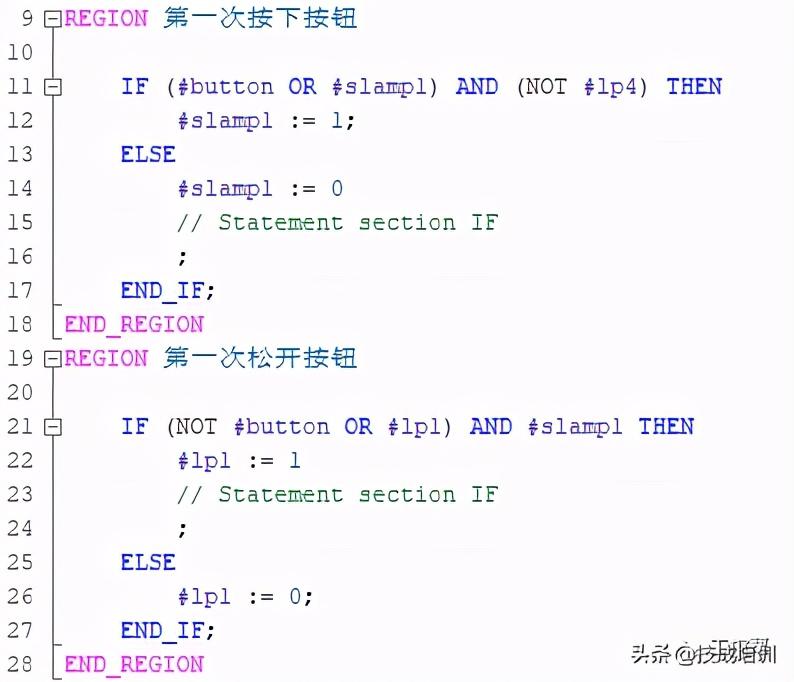

1. 按钮第一次按下时，灯1亮且自保持。

2.NOT #LP4是用于第四次按下按钮时灯1，2，3灭。

3.第一次按钮松开时lp1值为1，用于记住按钮松开的状态。

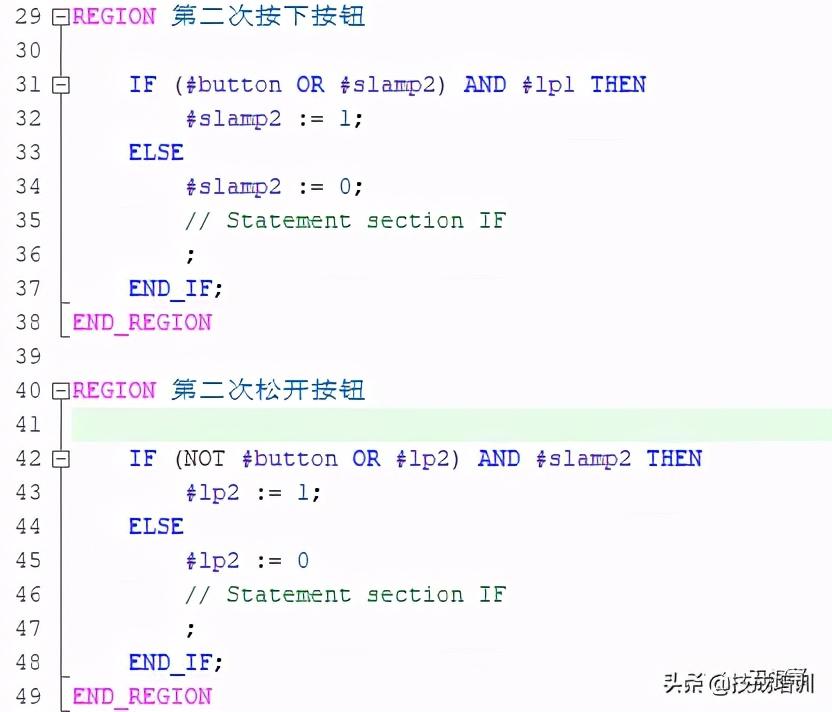

第二段程序：

1.第二次按下按钮时，灯2亮。

2.第二次按钮松开时lp2值为1。

第三段程序：

1.第三次按下按钮时，灯3亮。

2.第三次按钮松开时lp3值为1

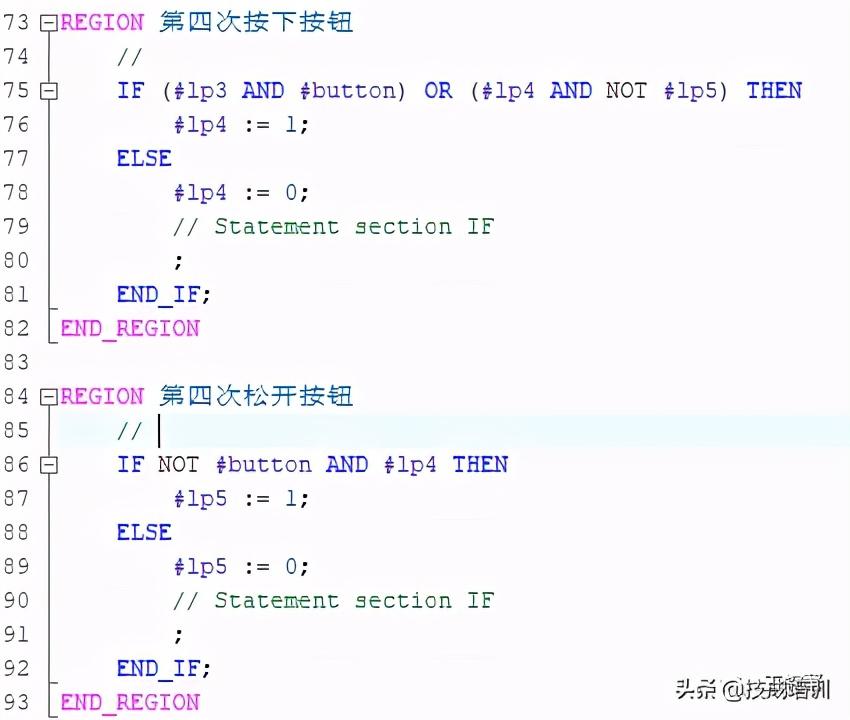

第四段程序：

1.第四次按下按钮时，灯1，2，3全灭。用lp4断开灯1后，其它灯依次断开

2.第四次松开按钮，接通lp5，然后再断开lp4，lp5，便于再一次启动。

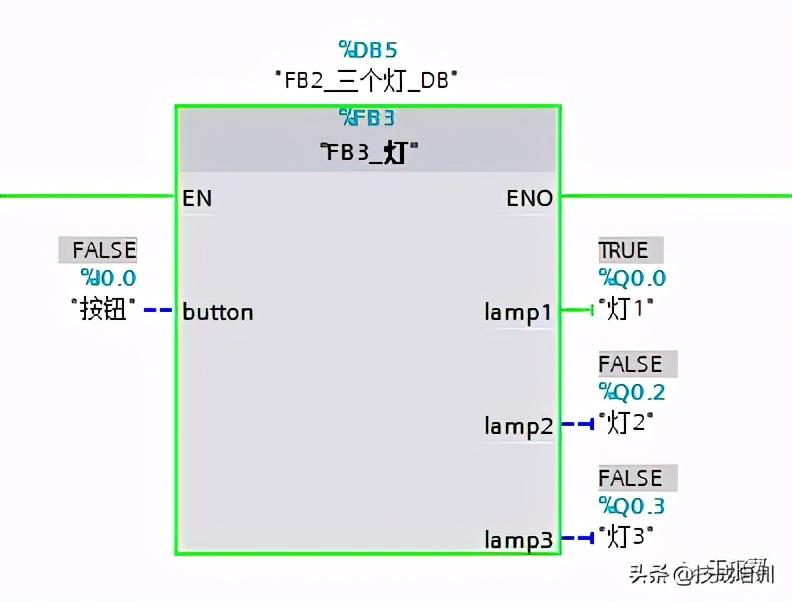

在OB1中调用FB3函数块，自动生成一个FB3的背景数据块DB5，通过按钮I0.0测试，灯1，2，3的通断符合控制要求

此程序用计数指令，移位指令，置位复位指令或者比较传送指令都可以完成。在面试时会要求只使用线圈触点指令完成程序，这样增加了难度，更能考验逻辑思维能力。
