【新手】PLC编程入门九步走，少一步你就要走弯路

大多数工程师往往容易忽略很多细节。PLC编程步骤，尤其对于新手来说，良好习惯的养成，会为你日后工作避免很多不必要的问题。

第一步看起来很简单，但很多工程师都做不到。认为这是浪费时间，甚至只从供货方培训来了解设备。

仔细阅读说明书是编程的第一步，首先要阅读安全守则，知道哪些执行机构可能会对人身造成伤害，哪些机构间最容易发生撞击，当发生危险时如何解决，这些最致命的问题都在安全守则中，要去看。

此外，关于设备每个元件的特性，使用方法，调试方法也在说明书中，即使程序正确，如果元件没有调试好，设备一样不能工作。再有，所有的电路图、气动液压回路图、装配图也在说明书中，不去阅读它怎么知道没种元件可以做何种改造呢。

检查I/O，俗称“打点”。检查I/O的方法很多，但是一定要根据说明书提供的地址依次进行检查，在绝对安全的情况下来检查。

在检查输入点时，一般输入信号无非是各种传感器，如电容、电感、光电、压阻、超声波、磁感式和行程开关等传感器。检查这些元件比较简单，根据元件说明将工件放在工位上，或是移动执行机构检查传感器是否有信号即可。当然，不同的设备检测的方式可能不同，这要看具体情况而定了。

但是在检查输出信号时就要格外小心了。如果是电驱动产品，必须在安全情况下，尤其是保证设备不会发生撞击前提下，让执行机构的驱动器得电，检查执行机构是否能够运动。如果是液压或气动执行机构，同样在安全情况下手动使换向阀得电，从而控制执行机构。在检查输出信号时，不论执行机构的驱动方式是什么，一定要根据元件说明书，首先要保证设备和人身安全，要注意并不是所有设备的执行机构都可以通电测试的，所以有时个别的输出信号可能无法手动测试。

无论是输入还是输出装置，当传感器有信号或执行机构的驱动装置得电后，必须同时检查PLC上的I/O模块指示灯是否也点亮。很多设备中，输入输出信号是通过接线端子与PLC连接，有时接线端子的指示灯有信号 ，但不能保证由于连接导线内部断路，而PLC上相应的地址没有信号接通。这一点要特别注意。

在测量输入输出信号后，要同时将测量的地址记录下来，保证信号地址和说明书中一致。如有不同，再次测量设备地址，多次测量仍然不一致，先联系设备厂家，因为此时不能保证厂家提供的地址没有错误。

第三步：打开编程软件，进行硬件配置，将I/O地址写在符号表中

不同的PLC使用不同的编程软件。但是对于任何一种软件来说，编程前的第一步就是进行硬件组态，根据实际PLC的类型建立硬件配置及相应的通讯配置。硬件组态完成后，将之前在纸上记录下来的I/O地址写在软件的符号表中。

由于软件不同，对于符号表的定义可能不同，但一般的软件都有该功能，这一步是至关重要的。在编写符号表时，不仅要把设备输入输出的绝对地址写正确，最好再给每个地址命名并添加注释，这对后面的编程会非常方便。不需要在编程时每次都查询绝对地址，只要填写命名好的名称即可。当然，这也取决于软件是否具备此功能。

第四步：写出程序流程图

在编程之前，一定要在草稿上写出程序的流程图。一个完整的程序，应该包括主程序、停止程序、急停程序、复位程序等部分，如果软件允许，应该将各个程序按“块”的形式编写，即一个程序是一个块，最终将每个块按需求来调用即可。

PLC最擅长的就是处理顺序控制，在顺序控制中主流程是核心，一定要确保制定好的流程是正确的，要在草稿上仔细检查。如果主流程存在问题，当程序被PLC执行后，很可能发生撞击，损坏设备或对人身造成危险。

第五步：在软件中编写程序

确保主流程没有问题后，便可以在软件中编写程序了。此外，还要注意停止、急停和复位程序的正确性，尤其是停止和急停程序，这是关系到人身安全和设备安全的最重要的程序，万万不可小视。一定要保证无论在任何情况下，只要执行停止或急停程序，设备绝对不会对人身造成伤害。

第六步：调试程序

在调试程序这一步中，可以分成两个方面。

1．如果条件允许，或是你的逻辑能力超强，可以先用软件的仿真功能做测试，但是很多繁琐的程序很难用软件仿真看出程序是否正确。

2．将程序下传到PLC中进行在线的调试。如果设备不动或运行中出现异常情况，先不要去修改程序，很可能是传感器没有调试到位，如果确保传感器无误，再去修改程序。

第七步：调试完成后，再次编辑程序

在上一步的调试中，由于对程序有所修改，故必须再次整体检查或编辑一下程序，然后将最终的程序下传到PLC中。

第八步：保存程序

在这一步中，要注意一个问题，就是应该将程序保存在什么地方？PC硬盘？闪存设备？移动硬盘？当然这些都不可以，所有这些存储设备都可能感染病毒。所以，必须且只能将程序拷到光盘上。

而且还有一个问题，拷贝的程序是哪个程序？在之前我们已经将最终调试并修改完成的程序下载到PLC中，如果PLC在执行该程序时完全无误的话，就将该程序上传到PC中，将此程序拷贝到光盘中。上面的一切都是为了安全。

第九步：填写报告

完成编程后，应该填写最后的调试报告，将遇到的问题和程序的一些难点问题一一记录下来。因为长时间以后，自己也会对程序的某些技巧的地方遗忘，同时也方便其他同事能够理解你所编写的程序。

来源：网络，侵删

往期优秀文章回顾：

牢记三条线永远不触电！外行都说能看懂~

入门学PLC，老电工给你7个步骤，掌握好了你也可以0基础变精通！

电力作业人员在实际的工作中都会接触到PLC，随着工业自动化和智能化科技的发展，在很多复杂的场合，PLC取代了复杂的继电器控制柜和接触器控制柜，得到了广泛的应用，PLC不仅接线很简单，便于布线和控制，更重要的是PLC故障排查十分方便，省去了很繁琐的理线头，理电路的麻烦，因此PLC在工业自动化和智能化中得到了广泛应用！

很多的朋友留言问:怎么样才能学好PLC？怎么样才能入门学PLC？PLC控制很难吗？今天我们就重点来看看关于PLC的入门:

一，基础很重要，打好基础才能学好PLC。

1，首先要看懂电气原理图，电路图是发展的基础，既然PLC可以取代继电器和接触器控制，那相应的基础电路原理是肯定要知道的！

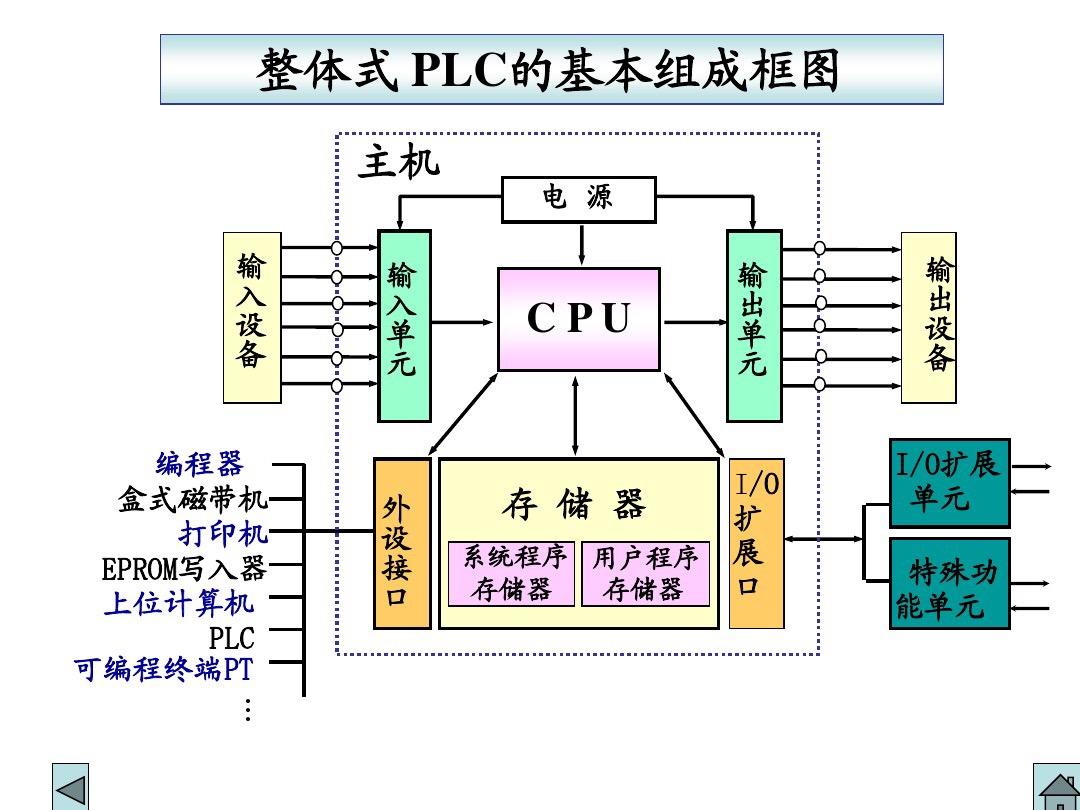

2，了解PLC的基本结构和动作原理。

既然要学习PLC技术，肯定要对PLC做一个了解，至少需要知道PLC是什么，主要由哪几部分构成，合个部分都有什么作用以及简单的了解PLC的扫描过程，动作原理，工作状态等等，基础的需要了解，这很重要！

3，掌握基础的梯形图。

梯形图是PLC编程的一种方式，了解基础的梯形图，可以从最简单的基础电路入手，慢慢练习将简单的电路图转化为PLC梯形图，梯形图是一定需要掌握的！

4，学习基本的编程语言和编程指令。

编程语言和逻辑指令是PLC可以识别的逻辑语言，就像人说的话一样，所以我们要弄清楚PLC基本的逻辑语言，因为逻辑指令或者逻辑语言是PLC可以听懂的话，基础的编程指令:LD，LDI，AND等等，在往期视频中都有一一介绍，想了解的朋友可以看看。

编程语言和逻辑指令也是PLC编程的一种方式，算是PLC最基础的东西。

5，关于PLC的响应曲线，复杂的编程控制等等可以等后期熟练了以后慢慢掌握，这里就不细说了。

二，PLC需要多练习多操作多实践。

一句话说的好:纸上谈兵总觉浅，还是付诸实践吧，可以先从最基础的PLC编程和基础开始，例如:点动控制，自锁控制，正反转控制等等都可以，实践经验够了，自然复杂的也就会了。

三，不要纠结于学习PLC哪个牌子，每一个PLC不敢说都一样，但是原理是相通的，学会学精其中一种，其他的自然会上手很快，都是触类旁通的知识！所以，与其纠结学哪种，倒不如有哪种做哪种，立马去做！

最后电气电工技术希望每一个PLC入门者都可以找到方向，立马去做，坚持学习，功到自然成，加油！
