浅谈国产南大傲拓PLC入门

第一次接触到南大傲拓的是在一个水利项目上，因为他们有冗余系统+SOE事件记录模块。

基本介绍

目前南大傲拓有两个系列产品：

（图片来自南大傲拓官方网站）

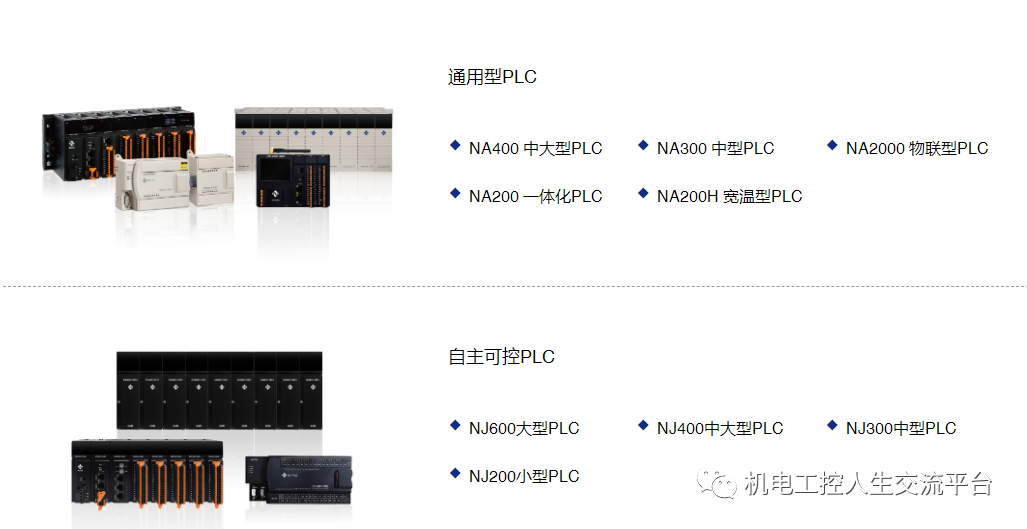

对于通用型的PLC包含了5个系统：

（图片来自南大傲拓官方网站）

其中NA200一体化PLC采用独立的编程软件NA200Pro。

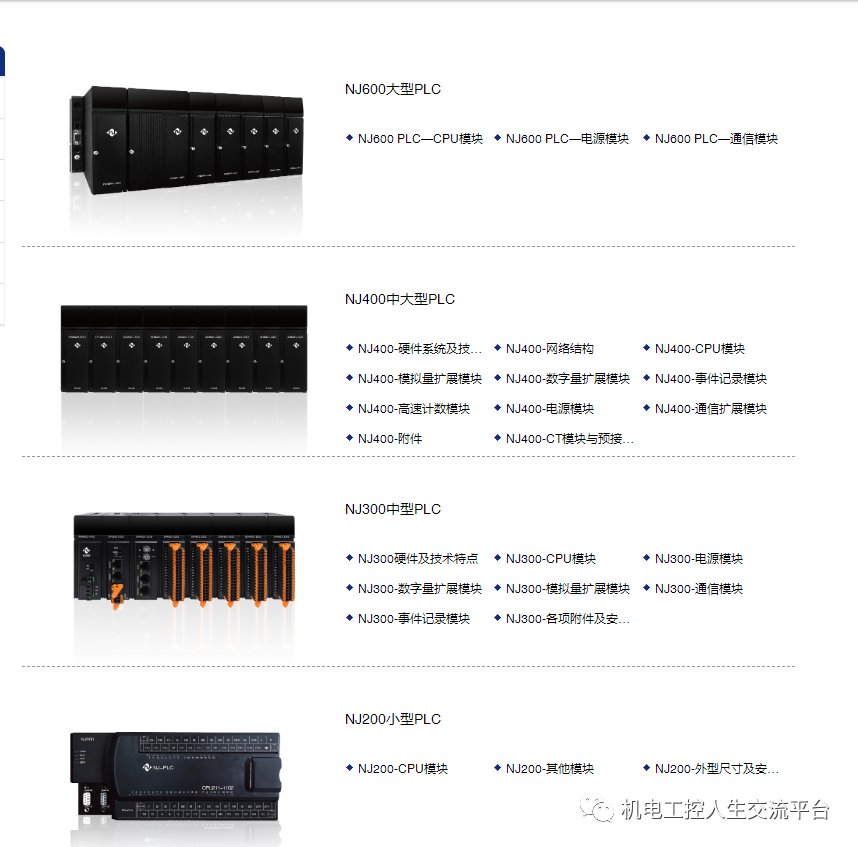

对于自主可控PLC分为4个系列，

（图片来自南大傲拓官方网站）

采用的软件为NAPro

软件介绍

NA200Pro基本入门

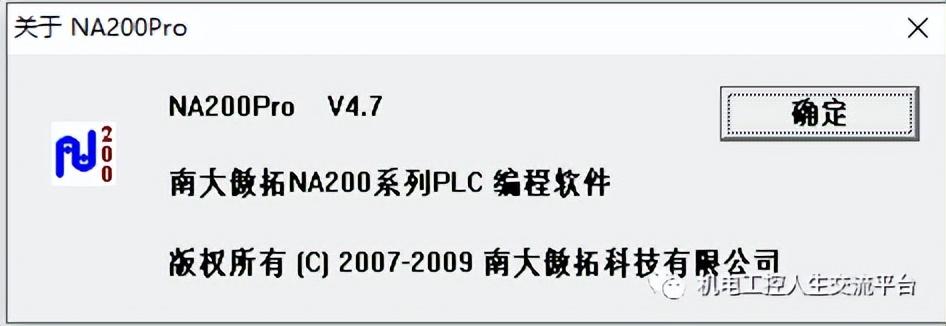

打开NA200Pro软件，就会弹窗

在资源里面进行PLC配置

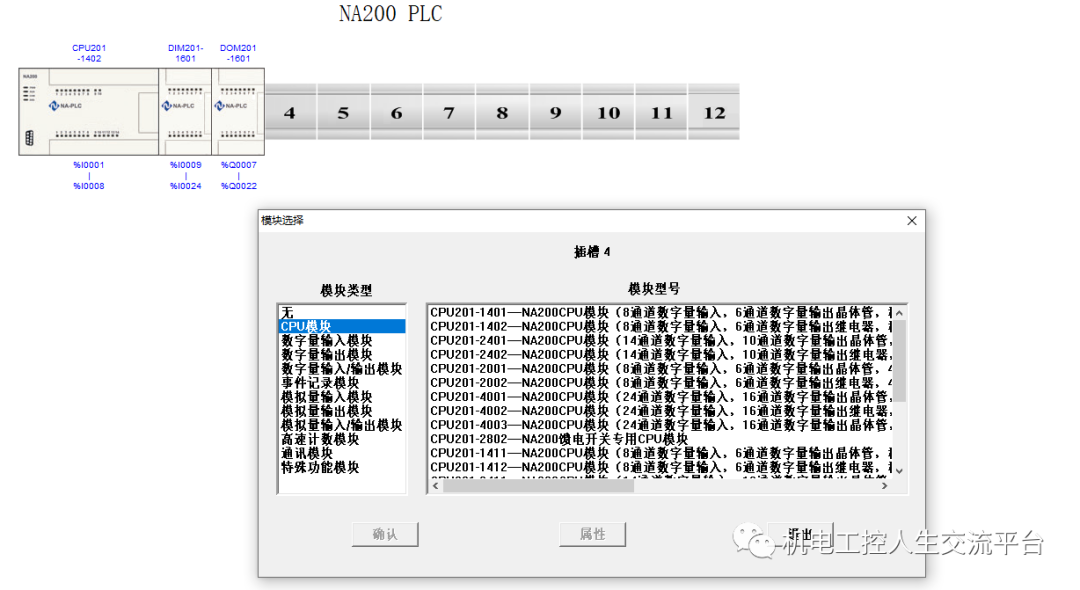

双击导轨就会弹出组态选型

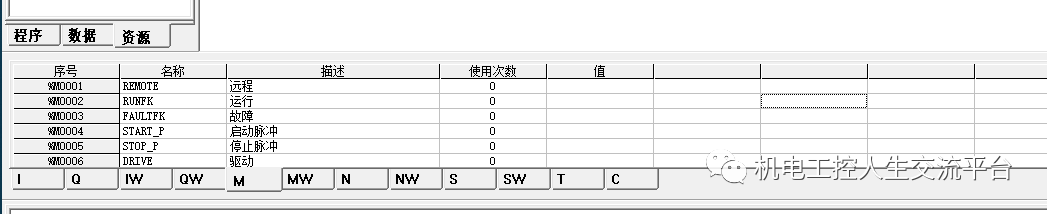

进行标签定义和注释

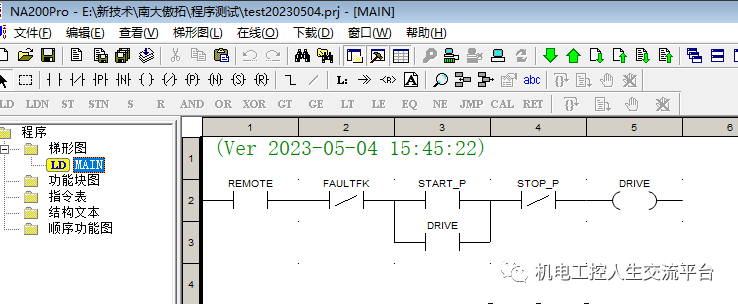

编写程序

NAPro基本入门

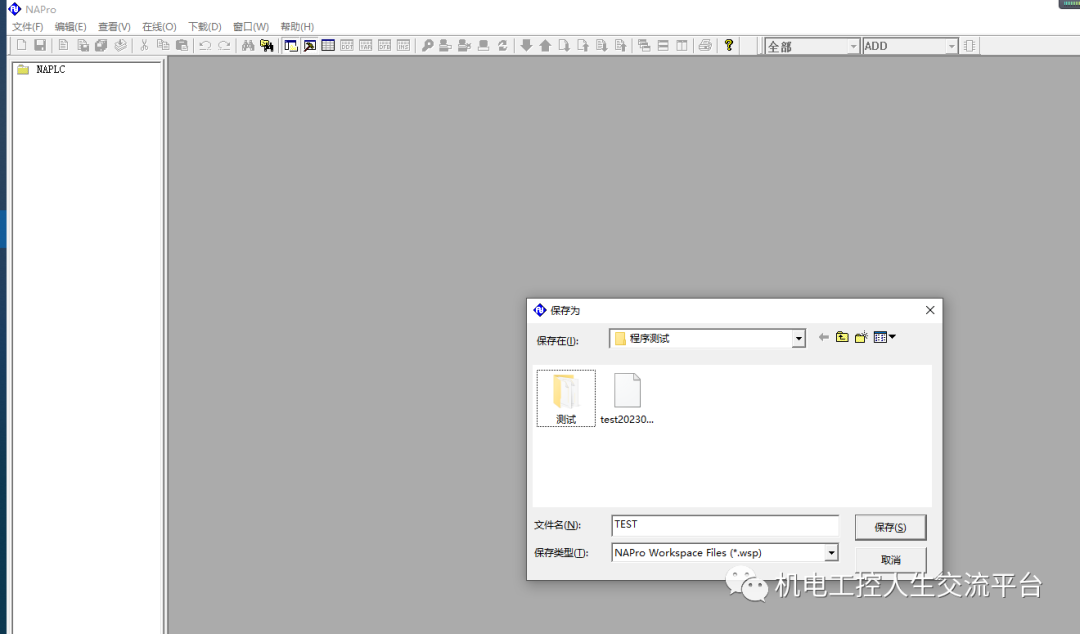

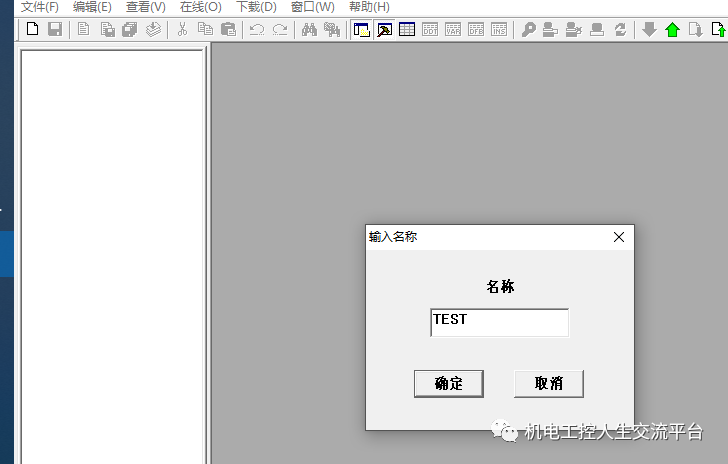

新建程序文件TEST

新建资源名称

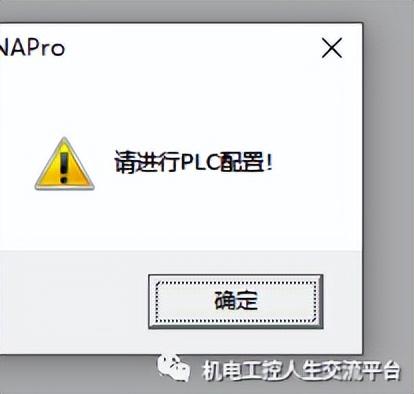

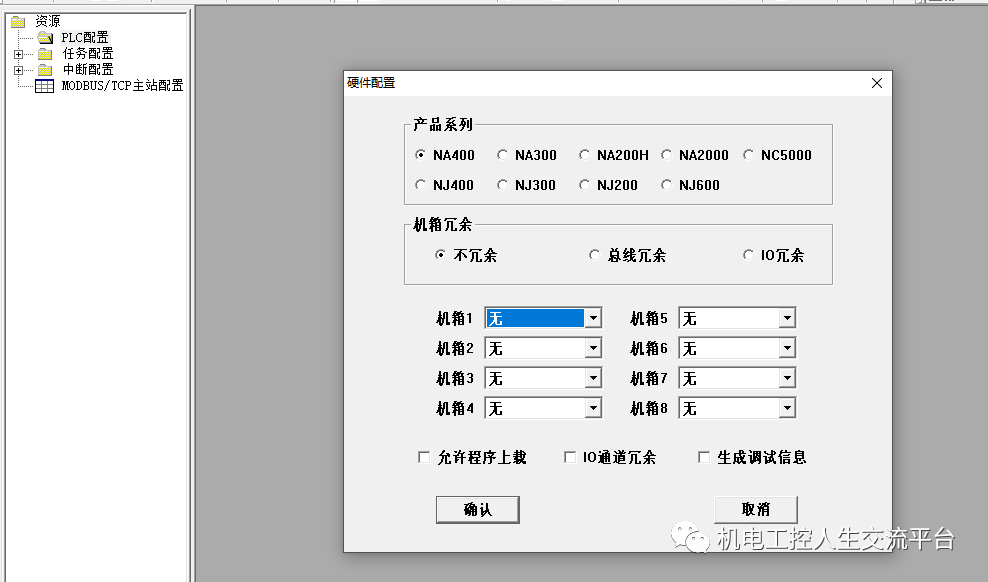

提示进行PLC配置

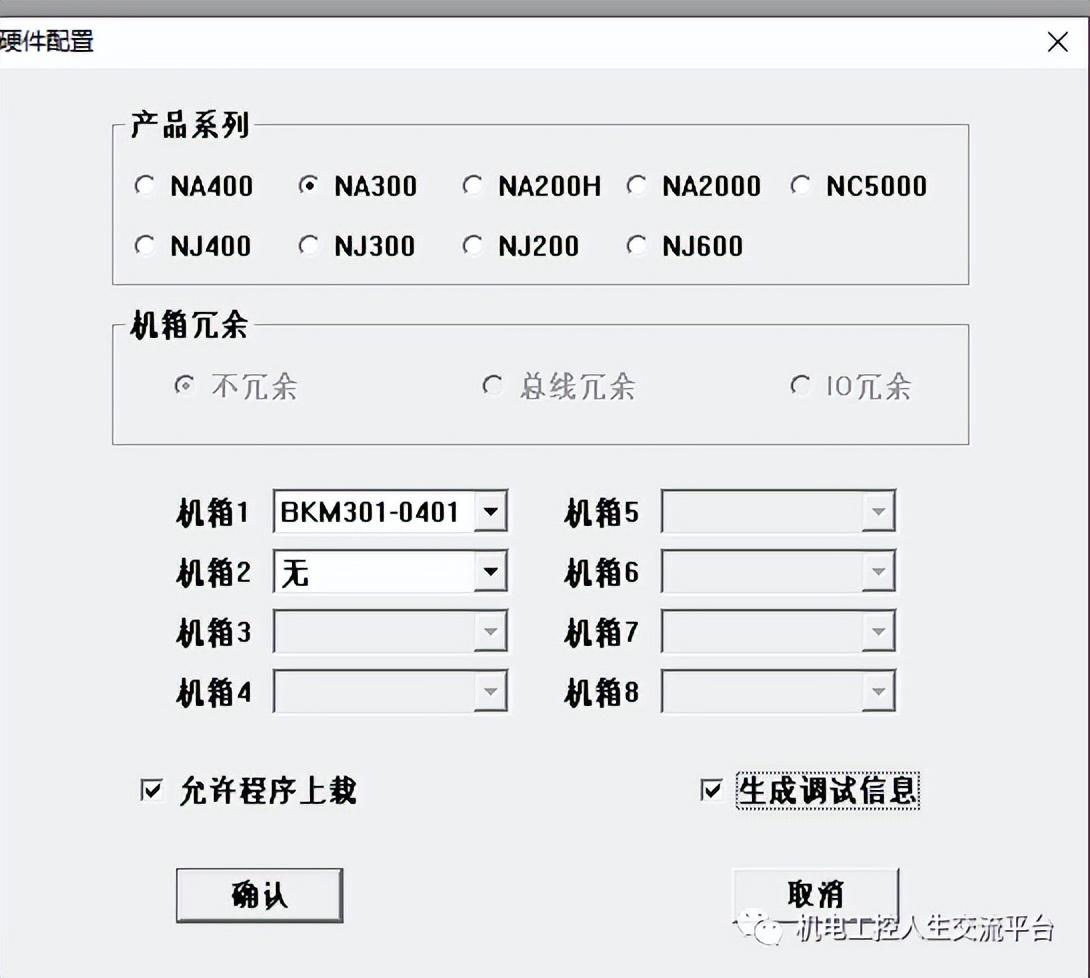

选择产品系列

进行组态配置

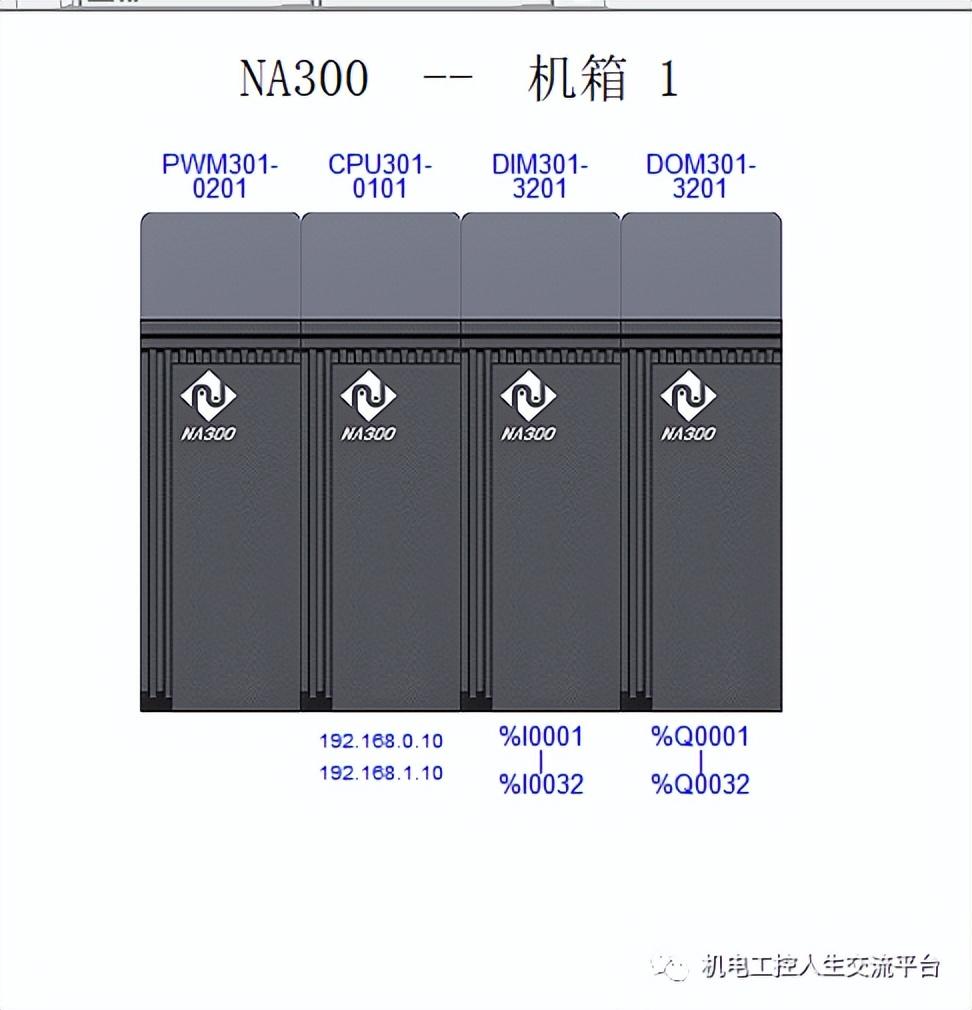

组态配置完成

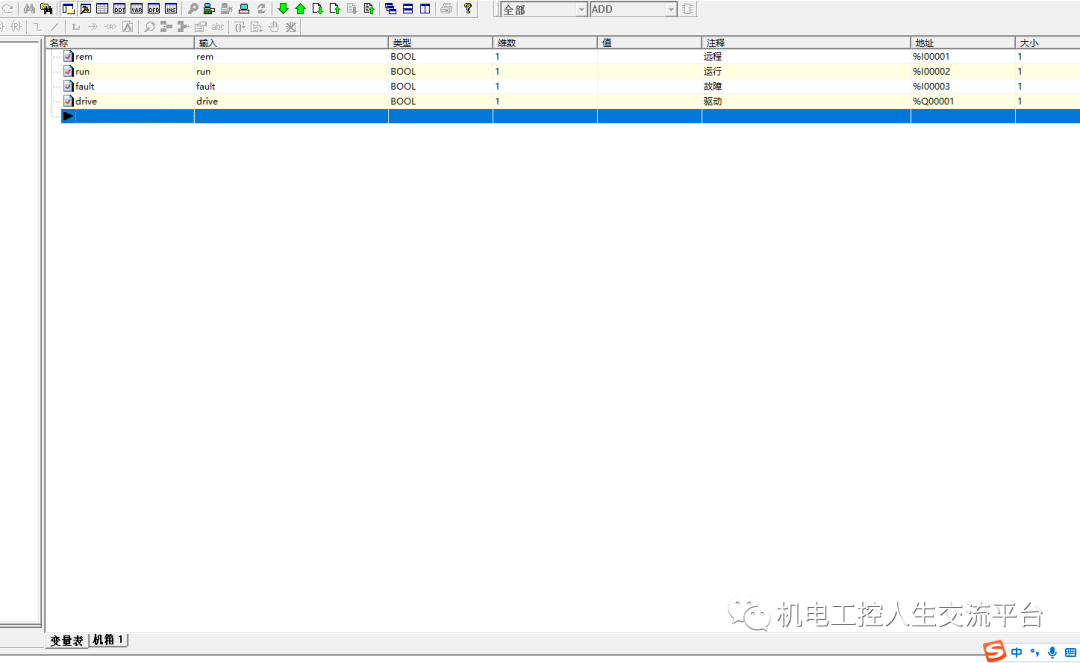

建立变量

在线---联机--仿真

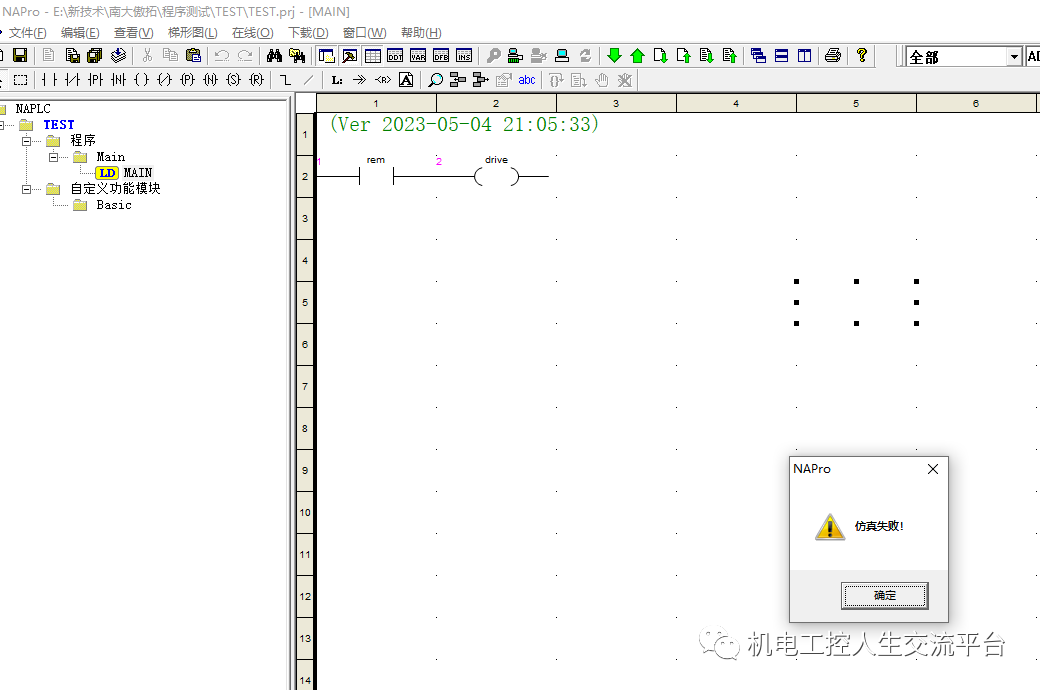

不知道为何仿真失败？

查询帮助：

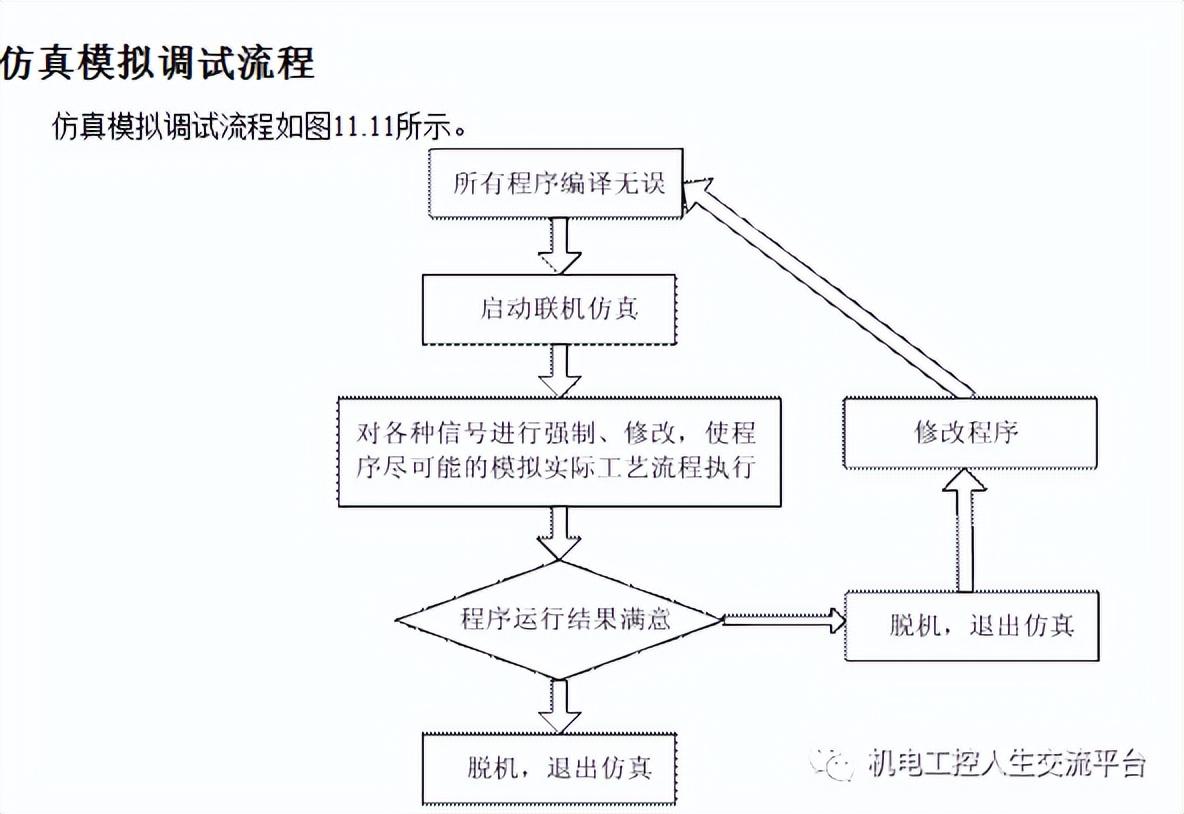

仿真联机模式由【在线】菜单下的【联机/仿真】子菜单启动，PLC联机模式由【在线】菜单下的【联机/PLC】子菜单启动。两种模式均由【在线】菜单下的【脱机】子菜单退出联机模式。

（图片来自软件的帮助文件）

++++++++++++++++++++++

对于使用过南大傲拓的朋友，可以给一下帮助，仿真不管是NA200Pro还是NAPro软件，均失败。找不到解决方案。

关于中型大型自控（PLC）非DCS系统跟你好好聊聊

这几年老董做了不少项目，都是全厂或全工艺段的集散控制。因此也有了一些经验上的东西跟大家分享一下，希望能对大家有所帮助，当然有说的不对的地方也请多多提建议。

我把集散类型的网络架构给大家粗略的介绍一下，给大家画张示意图如下：

系统集成网络图

我们粗略的把系统分为两个部分：上位部分、下位部分，中控室中的设备我们统称为上位系统，车间部分我们将它归类为下位部分。

一、先说网络

以前我们做这种系统如果是西门子的我们用PROFIBUS-DP的网络，这是一种物理层是485的总线，如果是施耐德的我们用Modbus Plus物理层使用的是同轴电缆，但这都是过去式了，现在统一都是以太网西门子的我们用PROFINET施耐德的我们用MODBUS-TCP，现在新的大型PLC一定是带网口的，连以太网模块都不需要加了。

所以现在我们都是使用交换机将所有设备配置到一个环网（什么是环网上网查查）里面，首先声明我不是推荐产品我只说我们经常用的东西，一开始的时候我们都是使用西门子的、施耐德的各个厂家自己的交换机，但是因为价格较高我们开始使用一些性价比较高的产品如：MOXA的EDS408A华为的。。。型号记不住了。这些产品在我们使用中性能稳定没有什么问题。

如果考虑成本我们甚至使用过中兴的光纤收发器+TP-LINK的小型交换机，稳定性也经受住了考验。

网络还有一个距离问题，如果两个交换机之间间隔超过80米建议使用光纤，光纤用起来跟网线一样无非需要在接入的位置熔接。不要因为要熔接而放弃光纤，稳定性是最重要的，一定谨记。

如果布线麻烦还有一种解决方案：GPRS透传，或者是无线电通讯，这个也是可以的，但要牺牲稳定性。

二、再说上位机

上位机是什么？它是成果因此必须得漂亮，使用便捷，稳定，响应及时，大家不要迷信什么WINCC、组态王、INTOUCH等等等等，这些都是工具，同样的功能各个厂家都有相应的实现方法，主要是要有思路，大体给大家讲讲一个上位机至少要具备的功能：1、数据展示2、与设备交互操作3、报警4、报表5、可能有配方功能 然后哪？没了？是的！所以学习上位机就应该理清楚怎么做以上5项，了解了以上五项的技术上位机对你来讲就是一个工具，用哪个品牌生产的都可以，这是规则。具体怎么去做那都是术的层面，再这里就不展开讲了。

老董再啰嗦一句，嘿嘿，就是要做到上客户满意一定要学一学PS和一个3D软件如3DMAX,如UG,如草图大师。

展示几张上位机图片给大家看：

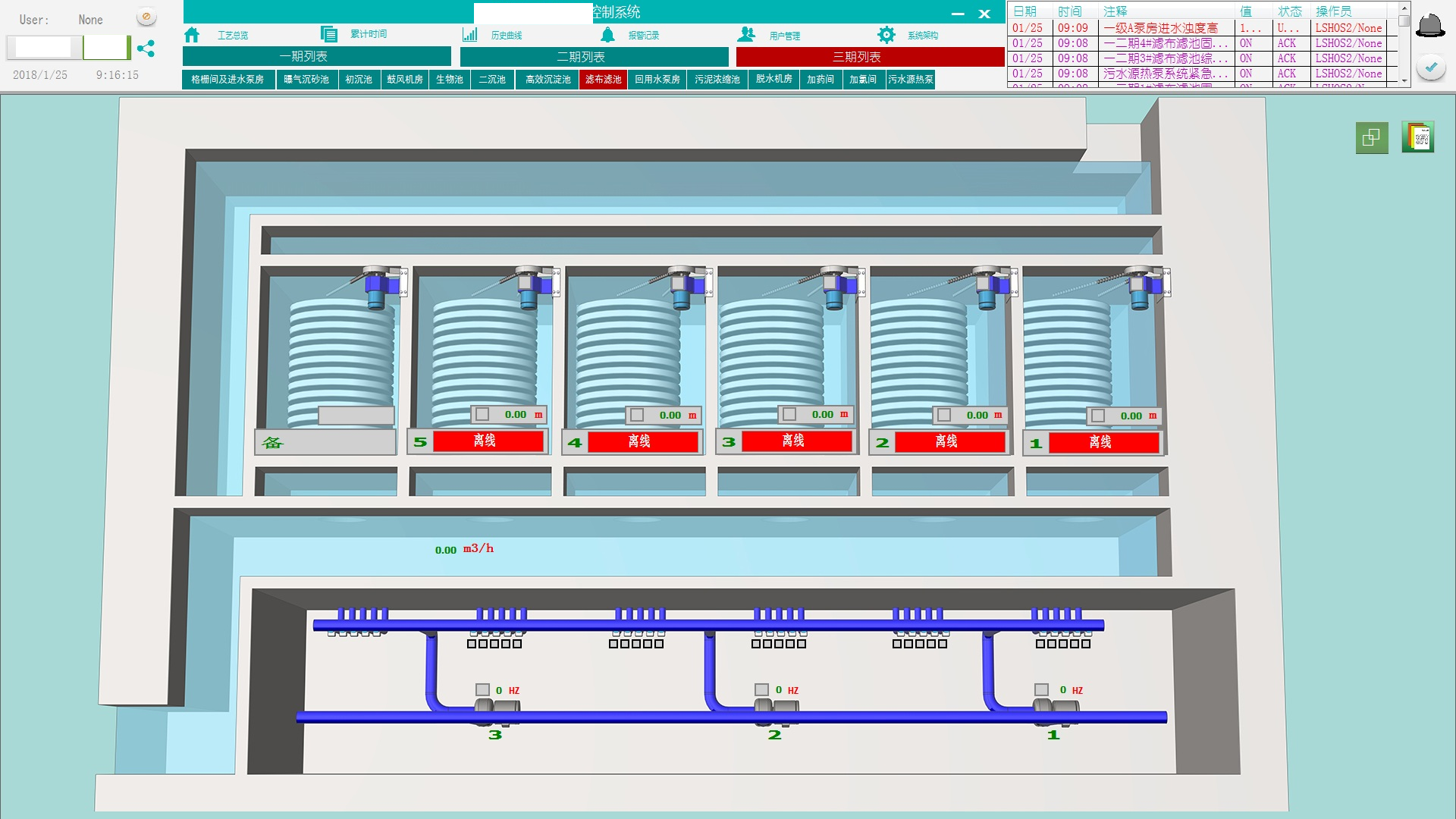

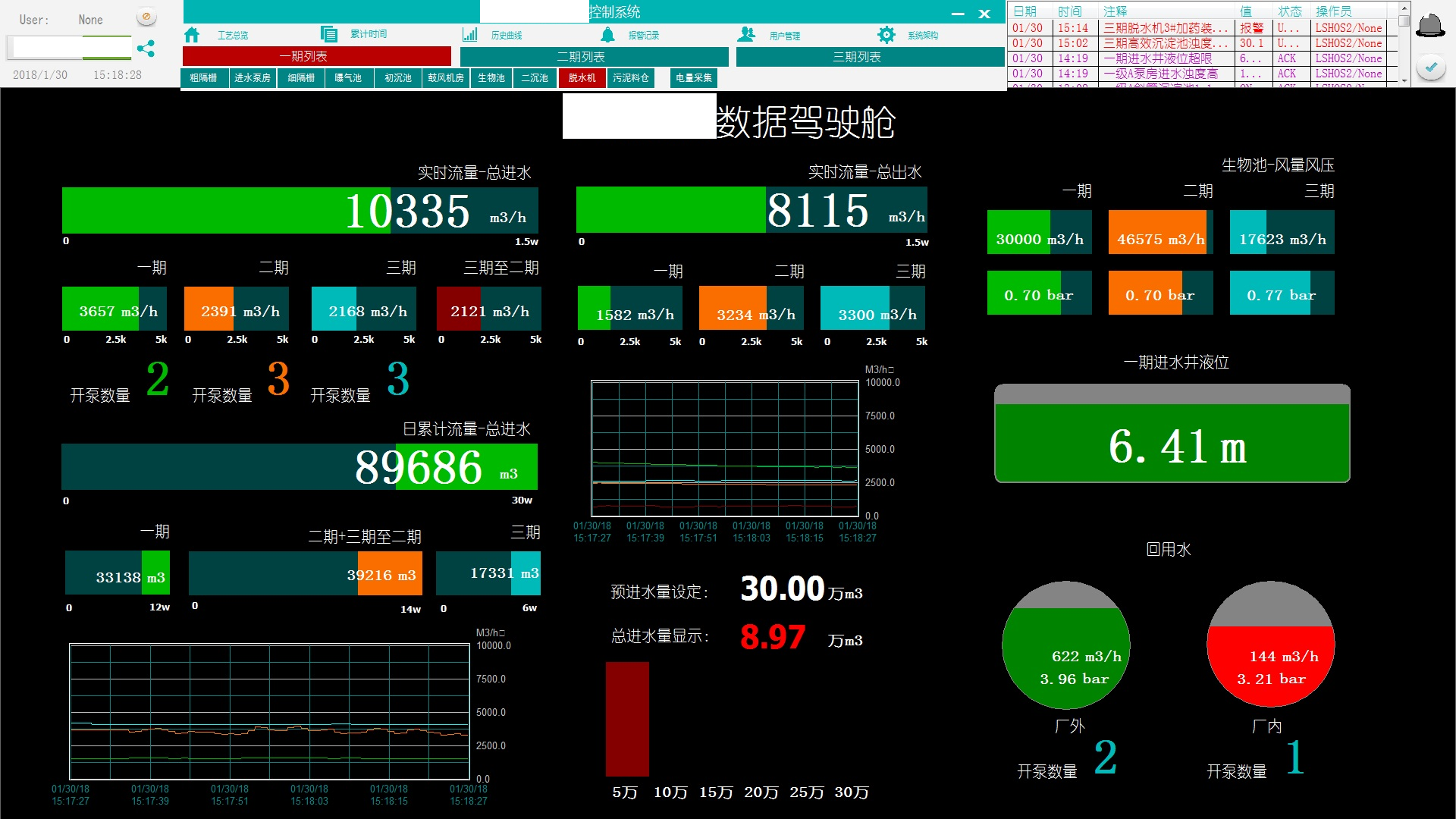

一个项目的数据展示图

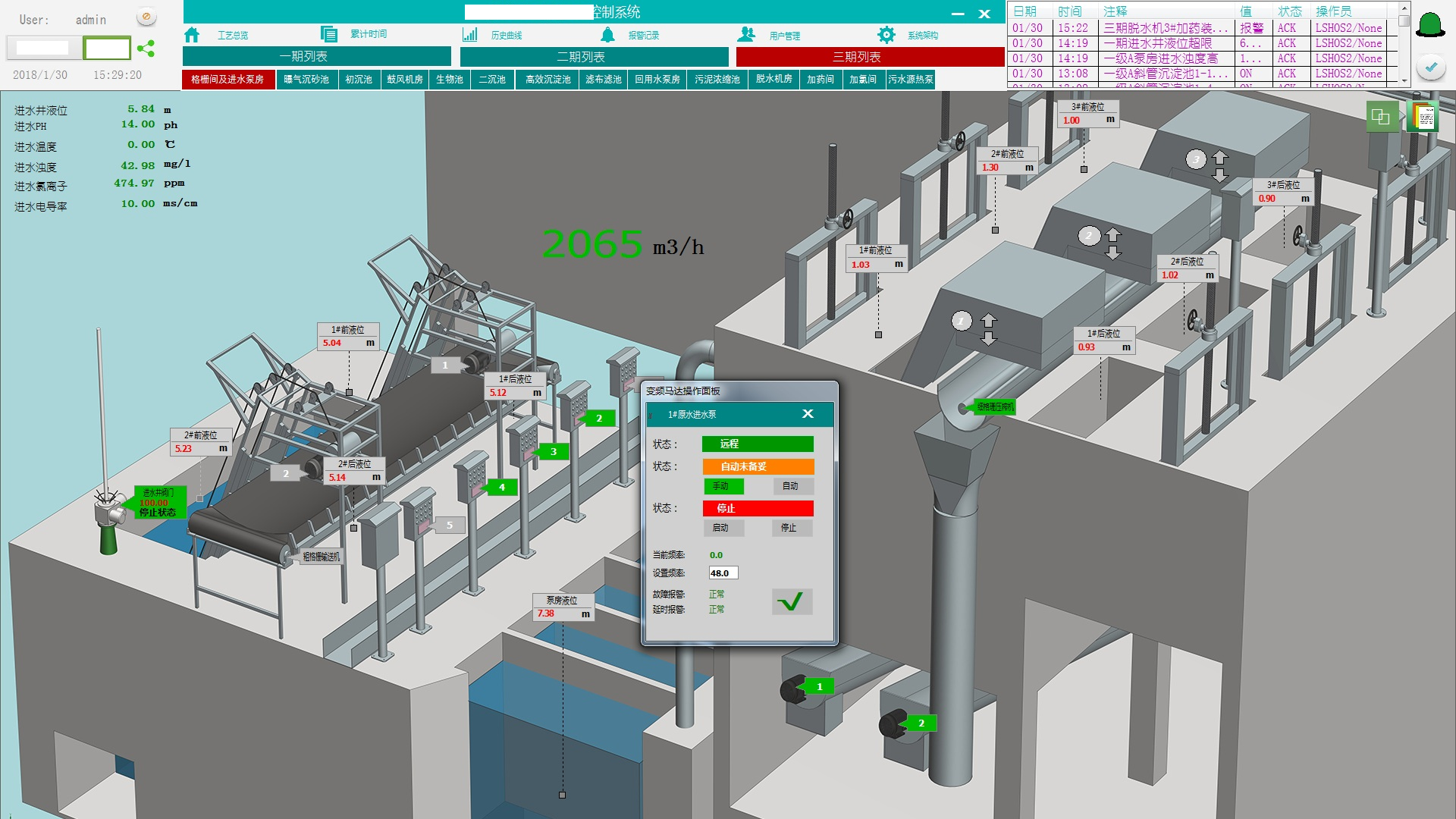

一个项目的工程界面图

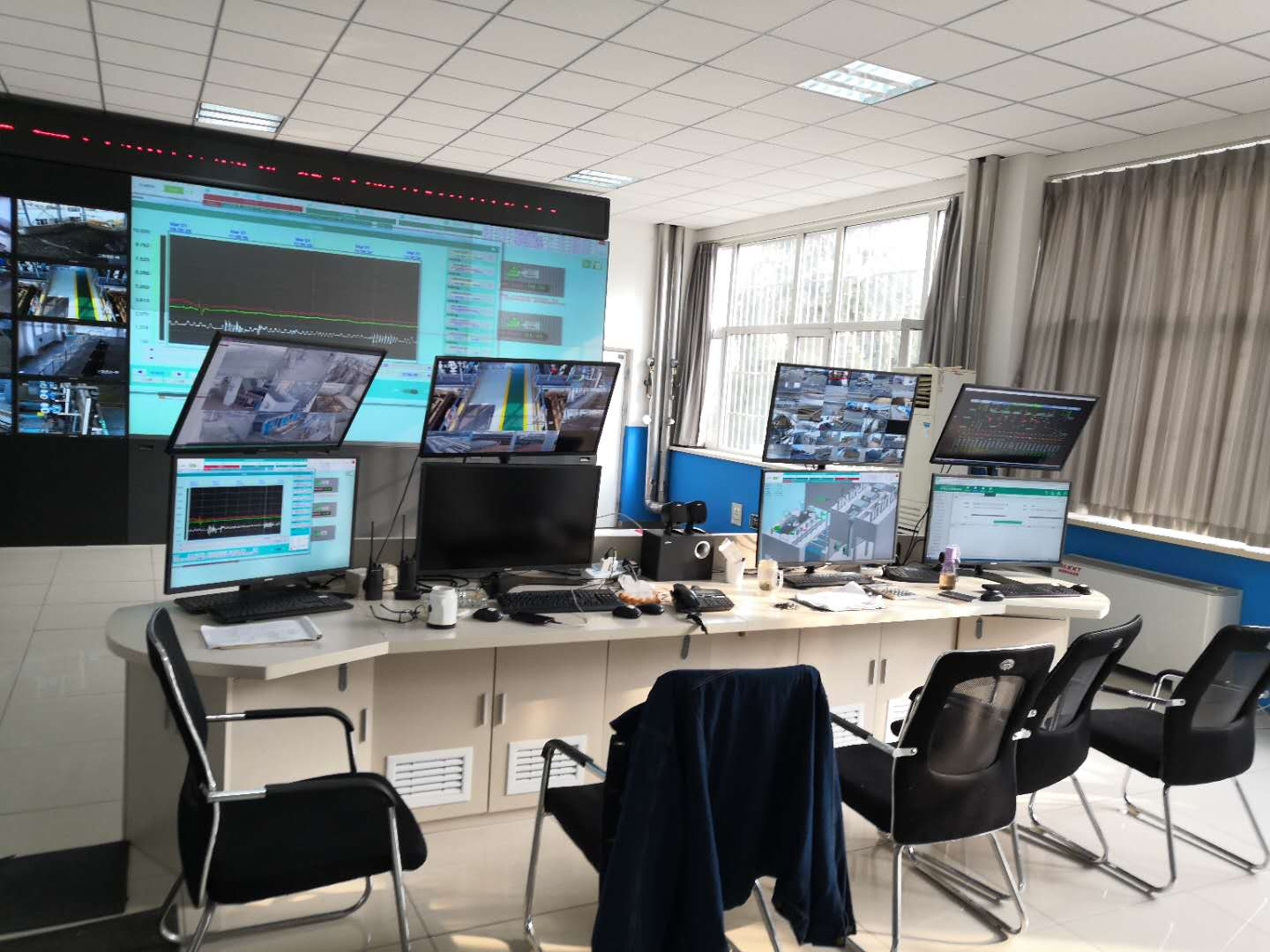

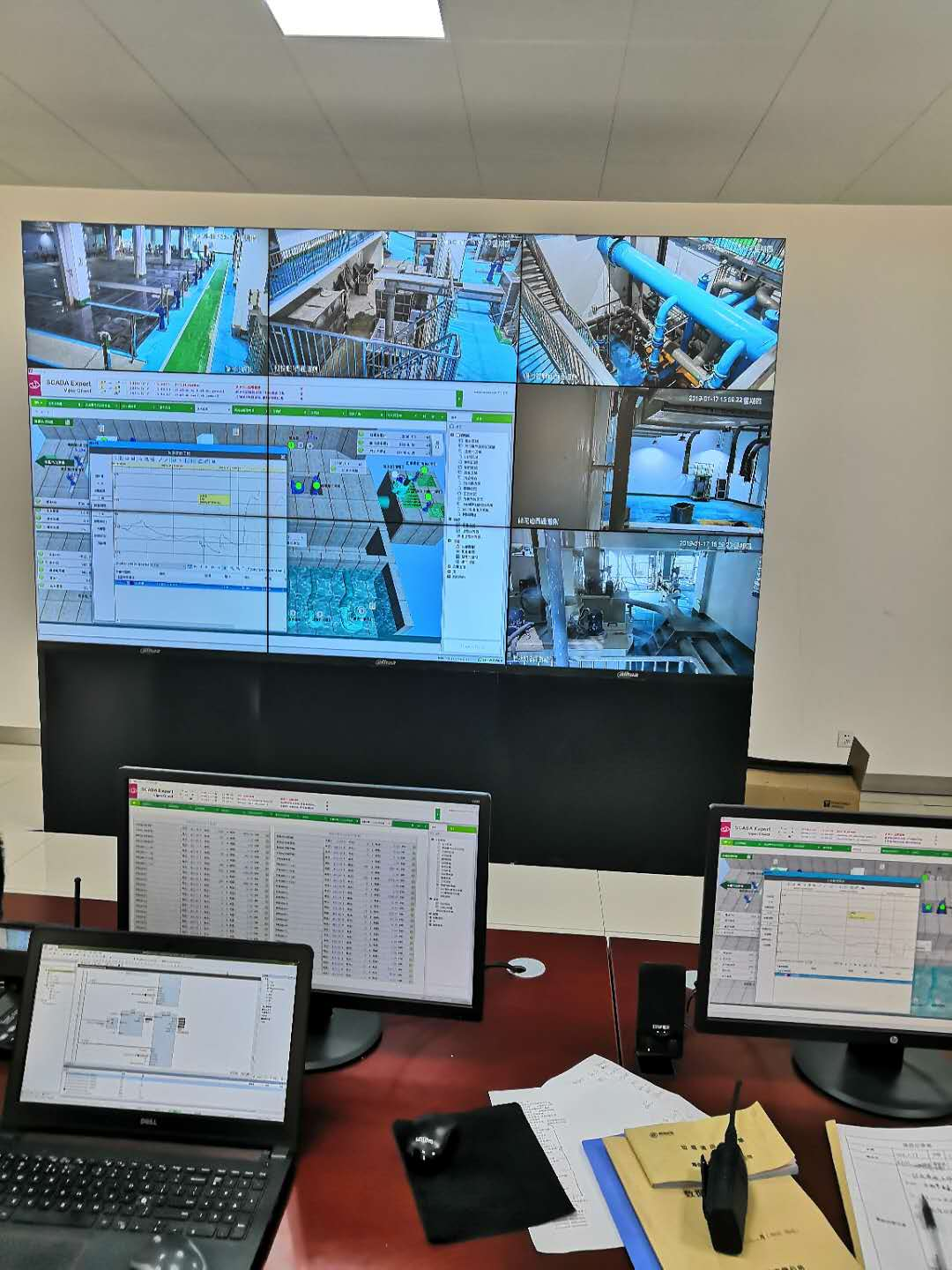

一个项目的上位机图

其实我做过的项目里面我自认为做的最好的是下面这个：

老董按照自己意愿做的上位机图甲方没提要求哈哈

三、最后说下位机

所谓下位机，包含所有带通讯能力的设备，如：PLC、智能仪表、智能传感器、采集模块。。。等等等等，我们给它个简单定义（具备通讯能力的设备）。

我们最常用的当然就是PLC，这个我还是要说，以下这些老董都接触过稳定性都可以：西门子、施耐德，AB的、三菱的、欧姆龙的、台达的、信捷的的甚至是浙大中控的DCS和利时的DCS。有个品牌最近我一直再关注 南大傲拓 有用过的朋友给说说怎么样。

品牌无所谓真的无所谓，精通一种选择合适的才是道理，如果客户要求性价比那就用国产的，如果客户想要贵的（并不一定是为了质量）那没办法只能用欧美的，记住一点PLC就是一个产品，跟一个手机一台电脑一样，也跟变频器、伺服、仪表一样，你会使用一种弄明白了思路就是悟道了，其他的都是术。

讲讲PLC编程的思维方式，一定要建立面向对象的编程方式，一个电机就是一对象，一百个一样的电机都是相同的，那就建立一个对象的模型。具体的以后跟大家详细聊。至于用什么方式？梯形图？流程图？功能图？语句表？类C语句表？无所谓。。用最熟悉的，没有哪种方式最好，只在于人，以后跟大家详细聊。

一个项目的工程现场图

一个项目现场的现场图

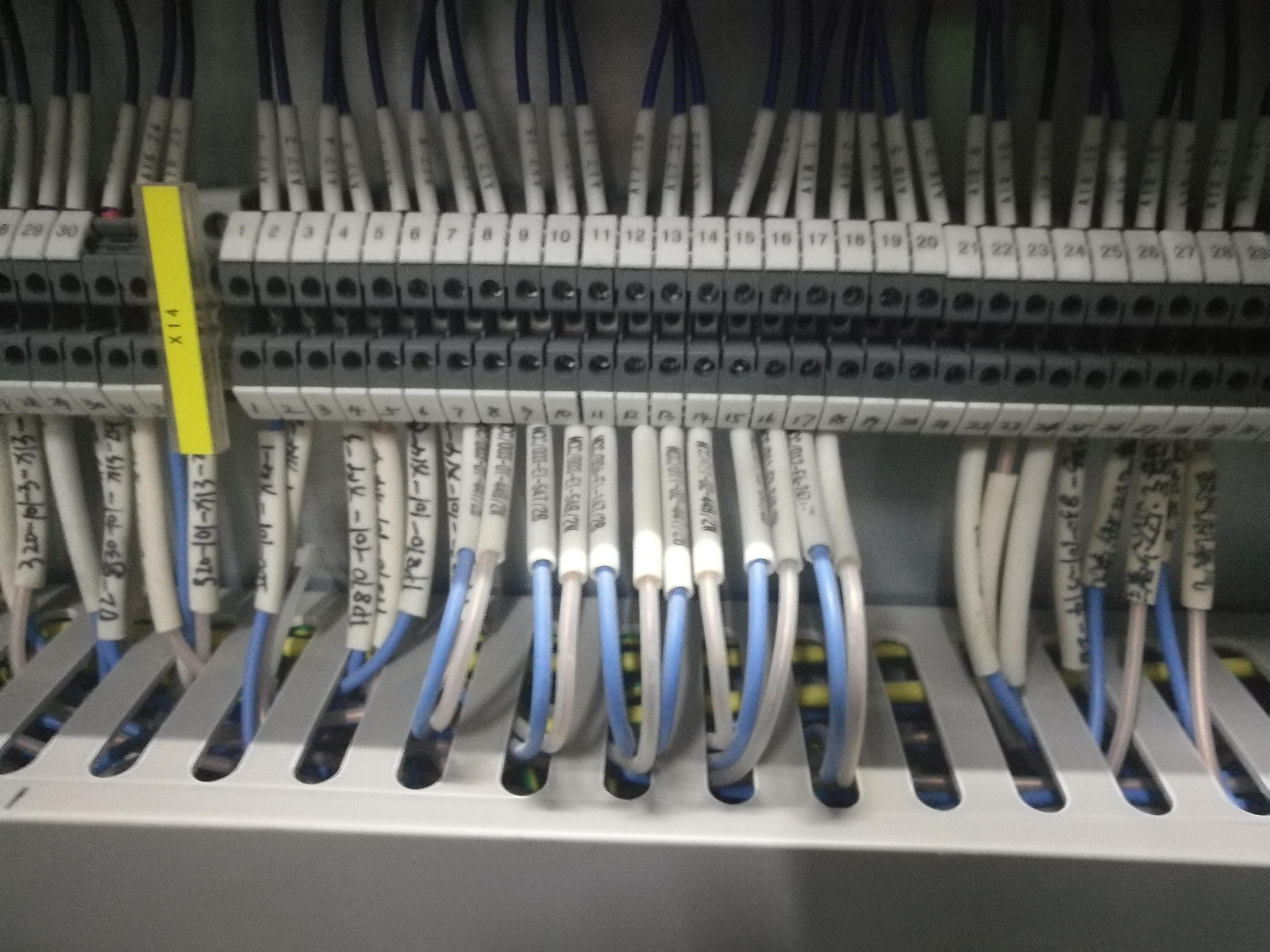

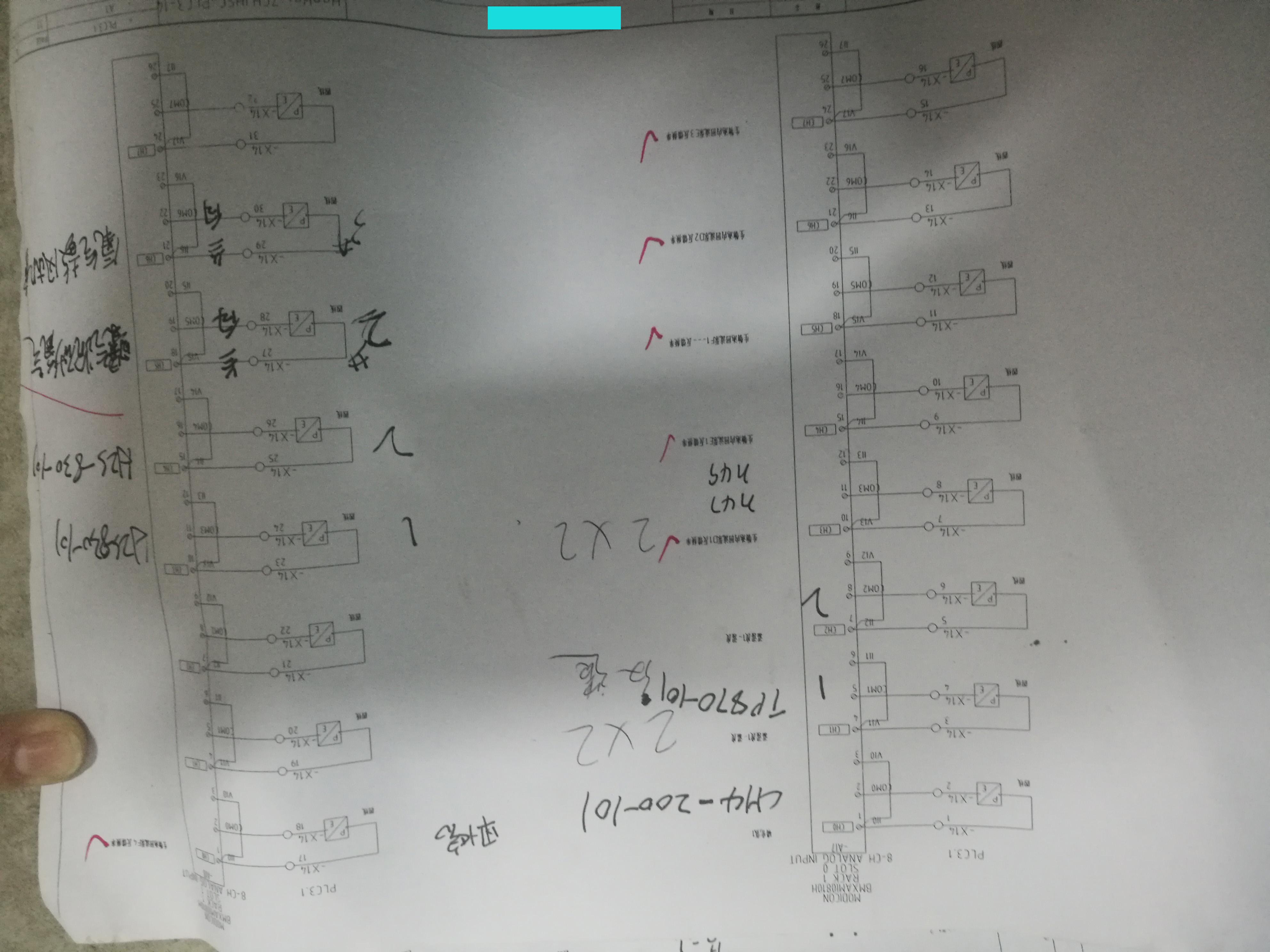

给大家看看现场的接线，一般情况下工程师有指导接线的义务，如果现场与设计差异较大还要修改图纸以适应现场情况，最终交工出交工图纸。

现场的接线图

现场外部接线图

四、提几个问题

老董提几个问题，如果感兴趣的朋友可以回答一下，大家一起聊聊：

1、PLC会被物联网设备替代吗？

2、上位机以后还会使用组态软件吗？

3、PLC和上位机都熟练掌握了，技术方面还可以向哪个方向提升？

4、做技术是大而全还是小而精？

5、电气自动化工程师的越阶方向有哪几个？

6、你是为了什么学习电气自动化？
