西门子S7-200PCPPI编程电缆的使用

西门子目前提供两种串口编程电缆，统称为PC/PPI电缆：RS-232/PPI电缆和USB/PPI电缆。我们强烈建议使用西门子生产的上述两种原装电缆，有以下几点好处：

安全：西门子原装PC/PPI电缆的两个通信端口在电气上是隔离的。这就意味着编程计算机和plc通信口之间的共模干扰不会造成双方通信口硬件的损坏，或者通信断续。在必须带电拔插电缆的情况下，原装电缆提供了可靠的保障

稳定：原装电缆针对西门子的通信协议进行了专门设计、优化，其稳定性和抗干扰能力出色

高速：使用原装电缆可以工作在187.5K通信速率下，充分发挥PLC和hmi通信口的潜力，不会制约整个网络的通信速度

完备：原装智能多主站电缆能够完全支持西门子的PPI网络协议，如多主站通信功能，配合西门子的软、硬件使用，不会发生编程、监控时在某些情况下无法通信的问题

S7-200 CPU有其专用的低成本编程电缆，统称为PC/PPI电缆，用于连接PC机和CPU上的RS-485通信口，可用做STEP 7-Micro/WIN对CPU 的编程调试，或与上位机做监控通信、或与其他具有RS-232端口的设备之间作自由口通信。西门子提供的所有用于S7-200的编程电缆，长度都是5米。

目前西门子提供两种PC/PPI编程电缆，它们是：

RS-232/PPI电缆(订货号6ES7 901-3CB30-0XA0)：智能多主站电缆，连接S7-200 CPU/EM277通信口和计算机RS-232串口，作为编程或数据通信电缆;同时也可以用于连接TP170 micro和安装了WinCC flexible (micro)的计算机RS-232串口，作为配置画面下载电缆

USB/PPI电缆(订货号6ES7 901-3DB30-0XA0)：智能多主站电缆，用于连接计算机的USB通信口与S7-200 CPU/EM277通信口做编程或数据通信电缆

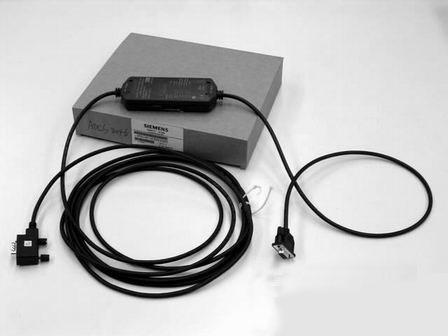

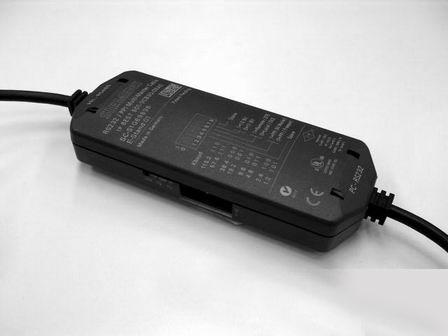

多主站RS-232/PPI电缆(6ES7 901-3CB30-0XA0)如下图。因为此电缆能够管理PPI网络令牌，因而支持多主站PPI网络。

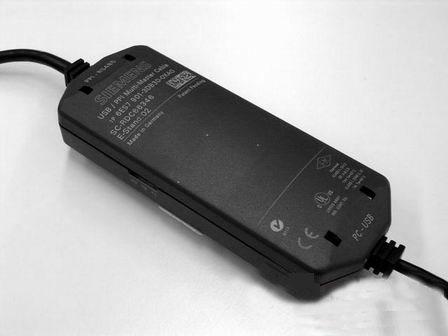

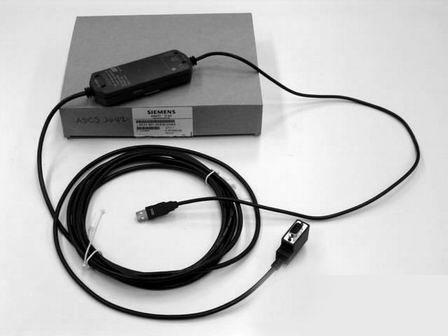

多主站USB/PPI电缆(6ES7 901-3DB30-0XA0)如下图。此种电缆只能工作在STEP 7-Micro/WIN32 V3.2 SP4以上版本下，波特率为自适应(最高可达187.5K)。它只有一种工作模式即PPI模式，无开关设置。此种电缆不支持自由口通信。

以RS232/PPI电缆使用：

第一步：打开Communications(通信)界面

在Micro/WIN主界面的左侧浏览条中用鼠标单击Communications(通信)图标;或者在指令树、View菜单中打开通信设置界面：

第二步：设置PC/PPI电缆属性

鼠标双击图1中的f.图标，打开Set PG/PC Interface界面，检查编程通信设备。如果型号不符合，请重新选择。用鼠标单击“Properties...”按钮，打开PC/PPI电缆的属性设置界面：

第三步：检查本地计算机通信口设置

在Local Connection(本地连接)选项卡中：

第四步：双击图1中的g.图标，开始寻找与计算机连接的S7-200站

找到S7-200站后显示：找到的站点地址，显示找到的S7-200站点参数。鼠标双击可以打开“PLC Information”界面按“OK”键，保存通信设置。

以上就是西门子S7-200PC/PPI编程电缆的使用 相关信息，你学会了吗? 还有很多优质的PLC视频教程 ，有兴趣可以去看看。

若有收获，就点个赞吧！

西门子plc零基础学习编程，手把手带您解决接线编程通讯等问题！

一、准备工作

1、使用S7-200时，需要准备的硬件有PLC S7-200，如CPU224XP，如下图：

2、编程电缆 PC/PPI电缆

网上购买的USB PC/PPI电缆

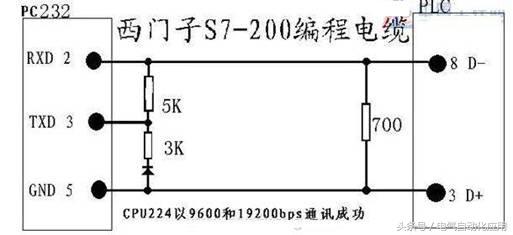

也可以按网上找到的电路图自己制作的编程电缆：

3、按钮、指示灯、继电器

二、接线

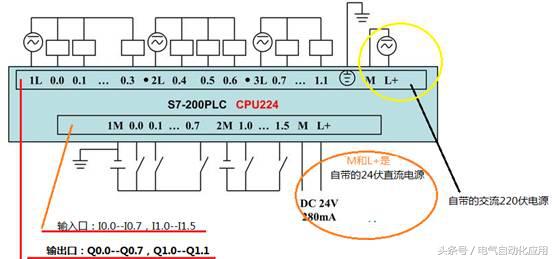

S7-200 244XP的接线图如下：

1、连接按钮

直流24伏的正电源L+接按钮的一端，按钮的另一端接I0.0，直流24伏的地M接1M。

2、连接指示灯

交流220伏M接指示灯的一端，指示灯的另一端接Q0.0，交流220伏的另一端L+接1L。

3、继电器的连接与指示灯的连接类似，注意继电器的线圈是220伏交流还是24伏直流分别接到不同的电源上。

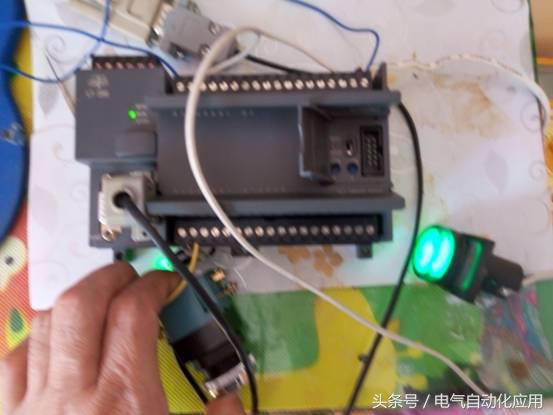

4、实物接线如下图：

三、编写程序

在微机桌面点图标

启动程序SETP7-Micro/Win。

1、新建项目

2、选择cpu类型

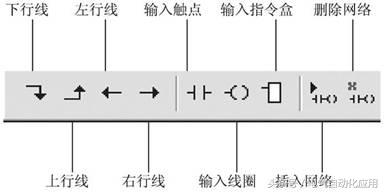

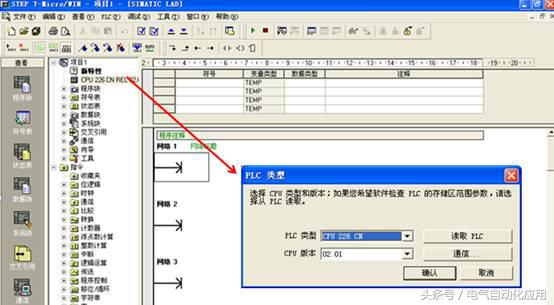

3、利用下面工具条在梯形图程序框中输入程序如下图：

下载程序到PLC中并运行结果

把数据线DB9的一端插到PLC的1口或2口上，另一端插到微机的USB口上，双击浏览条上的通讯图标，如下图：

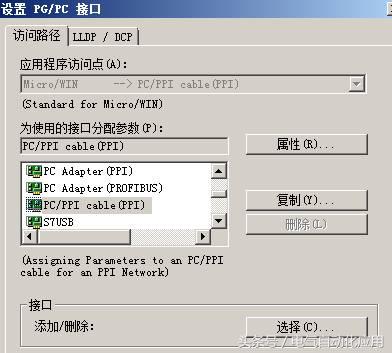

点击“设置PG/PC接口”，出现下图：选择PC/PPI cable（PPI）,点击属性：

在“本地连接”选项卡下，选择好串口号（comX）。

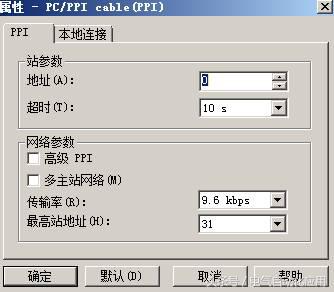

再点击选项卡”PPI”,再选择好地址、超时、传输率，最高地址等项。如下图：然后点击确定。

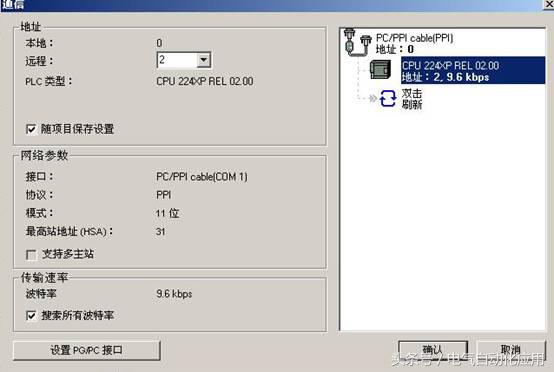

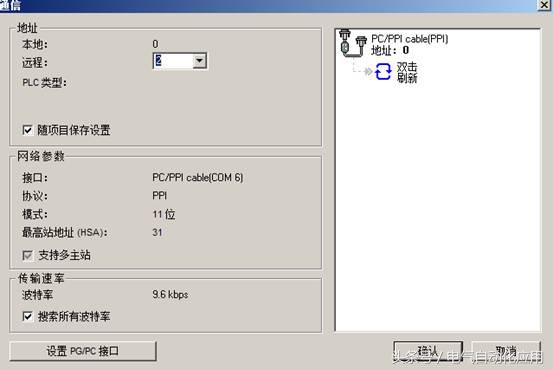

如果出现下图，在“双击刷新”的上面显示CPU及地址字样，那就说明通讯正常了。如果通讯不上的话可能有很多可能,以前的文章我们介绍过,可以去翻看.

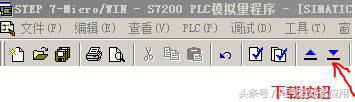

如果通讯正常，点击下图中的下载按钮，把程序下载到PLC中，下载时注意要把PLC的开关从run状态拨到STOP状态，运行时再拨到RUN。

在运行状态（开关拨到RUN）下，手按动按钮，指示灯亮，说明程序正常，如下图所示。
