119、用PLC控制数码管显示数字

设计用PLC控制数码管循环显示数字0-9,控制要求如下

(1)按下启动按钮后,数码管从0开始显示,1s后显示1,再过1s后显示2,…,显示9,1s后再重新屏示0.如此循环。

(2)当按下停止孩钮后,数码管烟灭。

7段数码营实际上是由7只发光二极管组成,要显示0-9数字,首先确定数字与7只发光管(即PC的输出控制点)的关系。如要易示数字0,则需要a、b、c、d、e

f管亮,则对应的PLC的需驱动的输出点为Q0.0,Q0.1,Q0.2，Q0.3，Q0.4，Q0.5。

I/O分配如下: 启动按钮SB1，I0.0；停止按钮 SB1,I0.1；Q0.0—Q0.6，数码管a—g。

控制程序如图所示：

PLC入门：模拟量信号和数字量信号如何编程？先要分清信号类型！

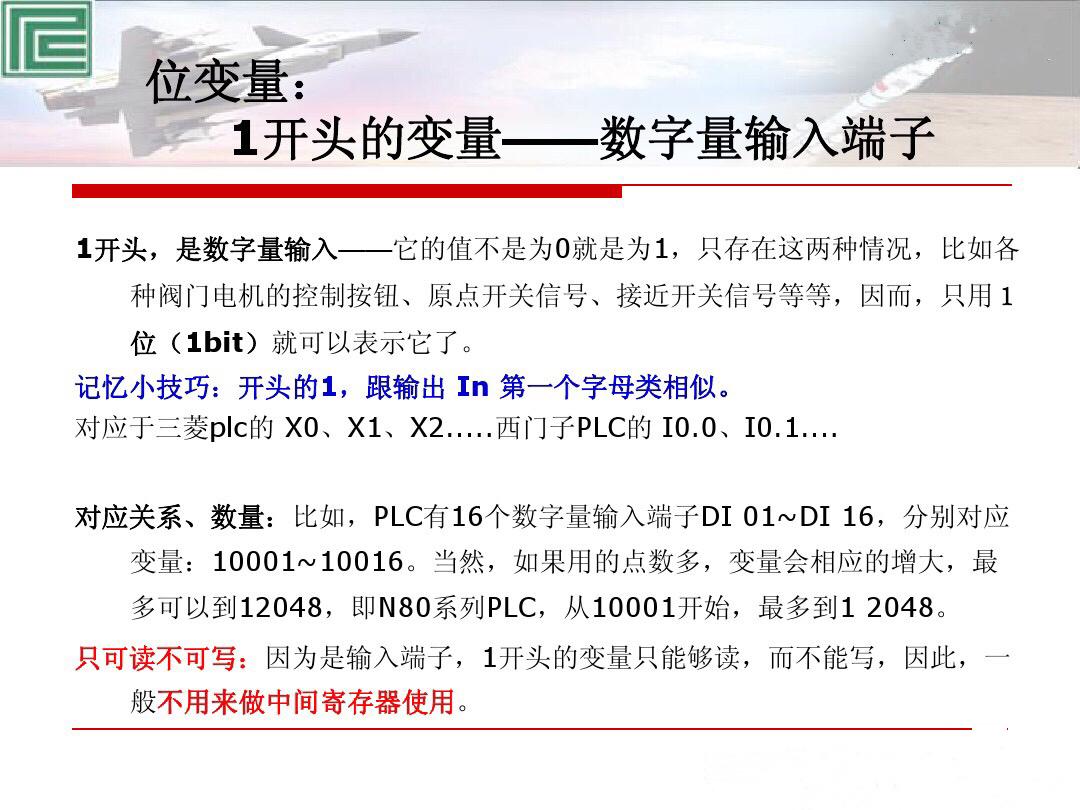

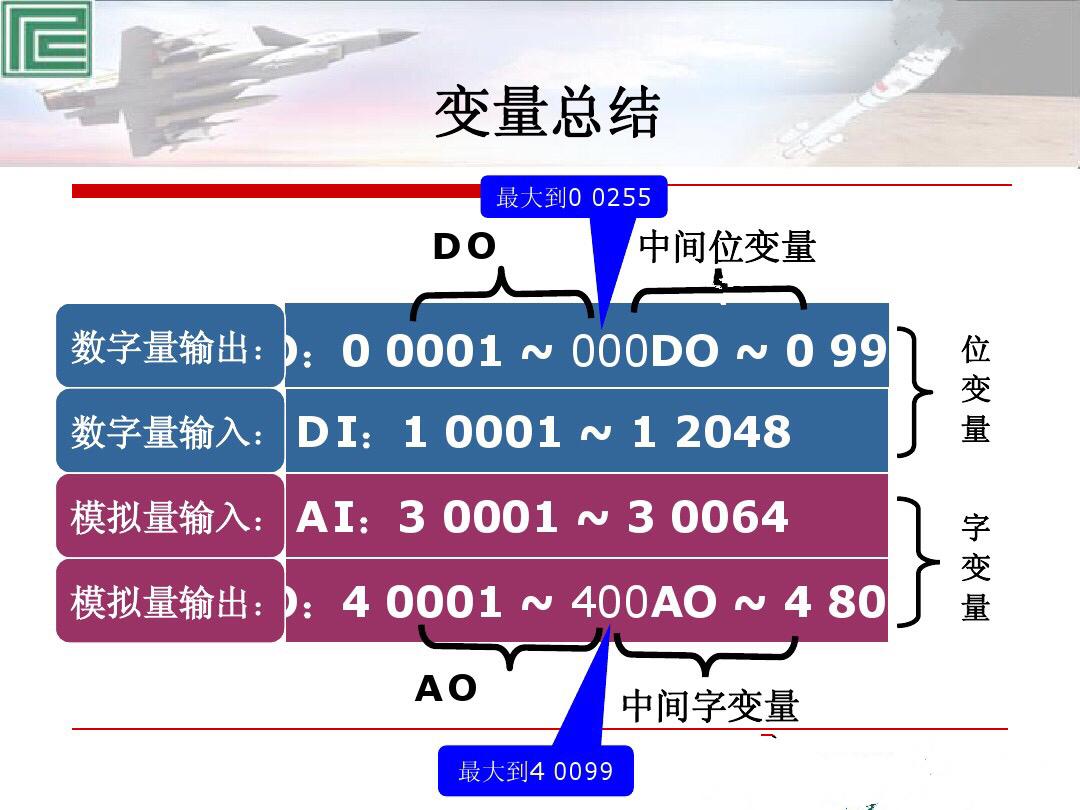

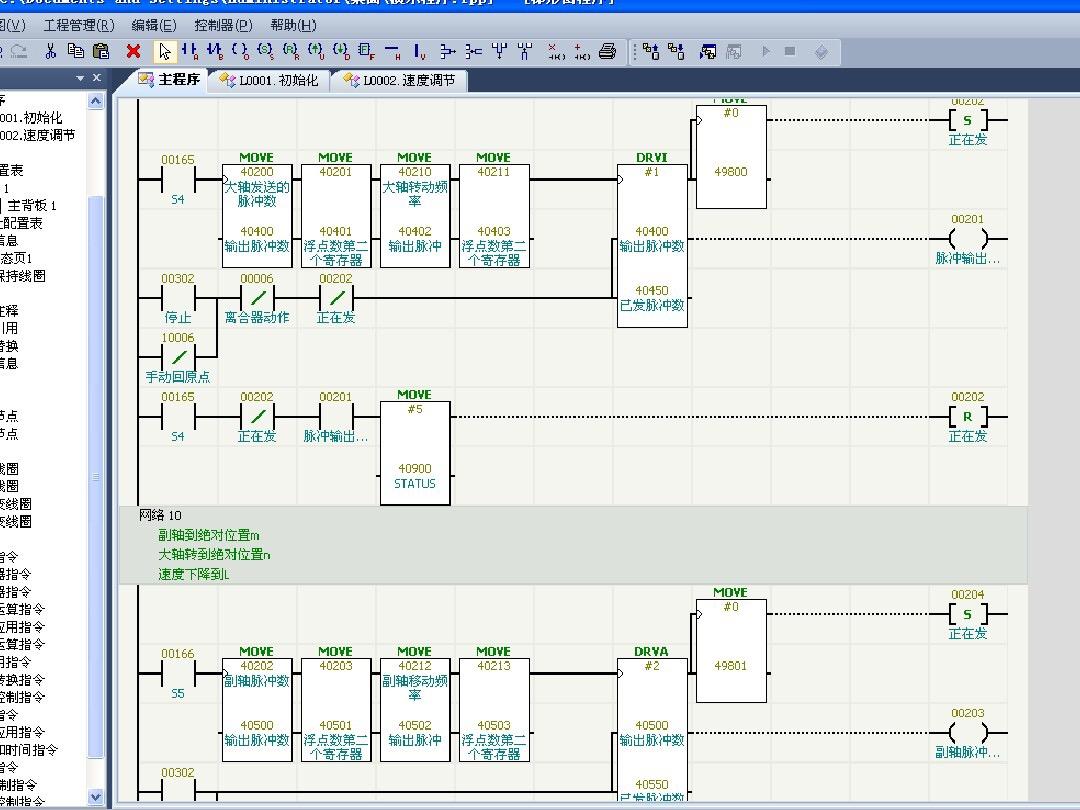

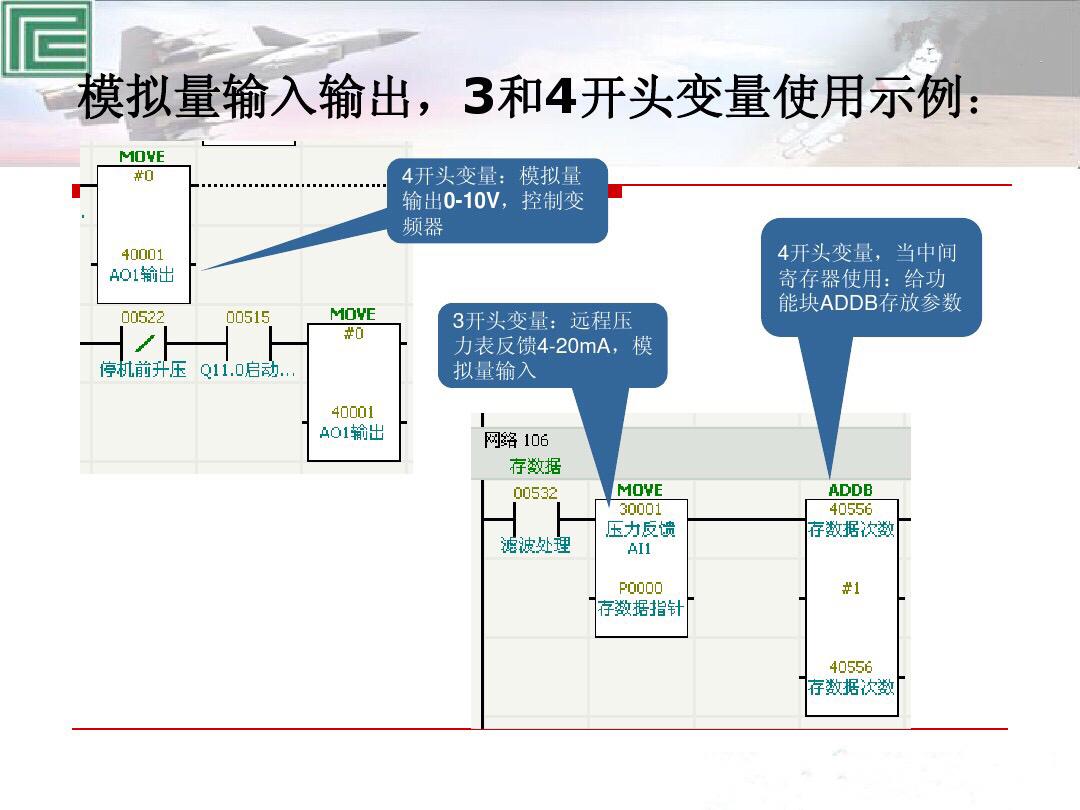

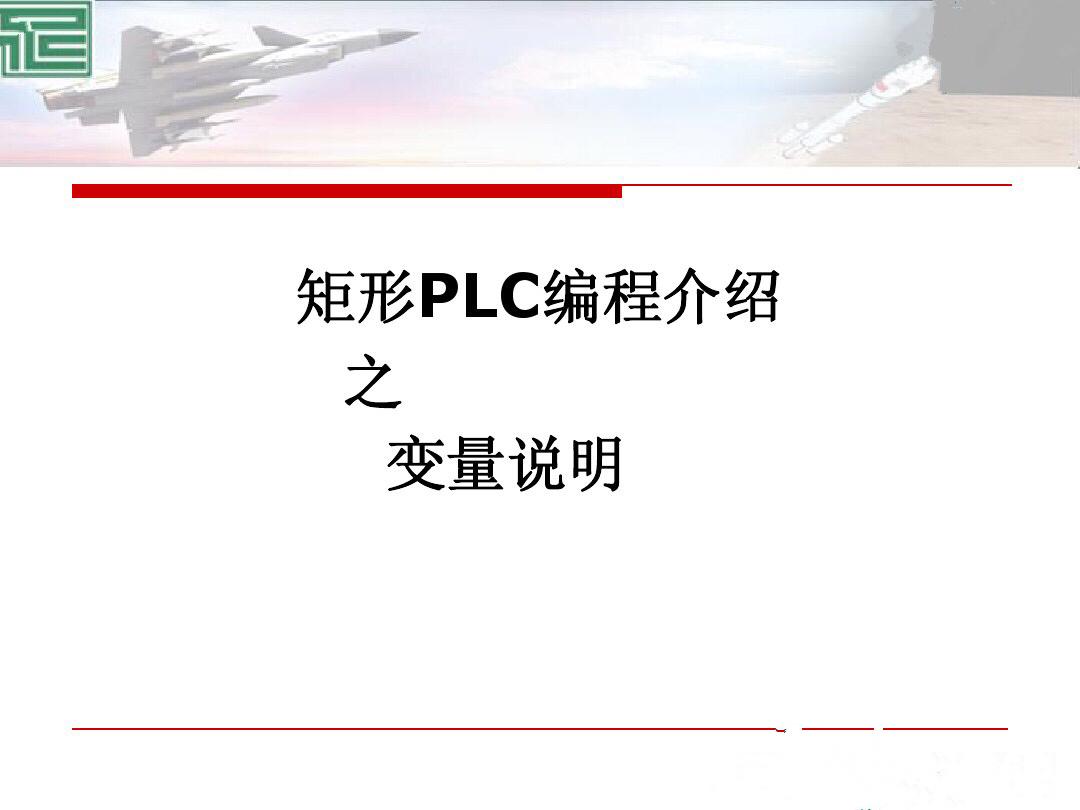

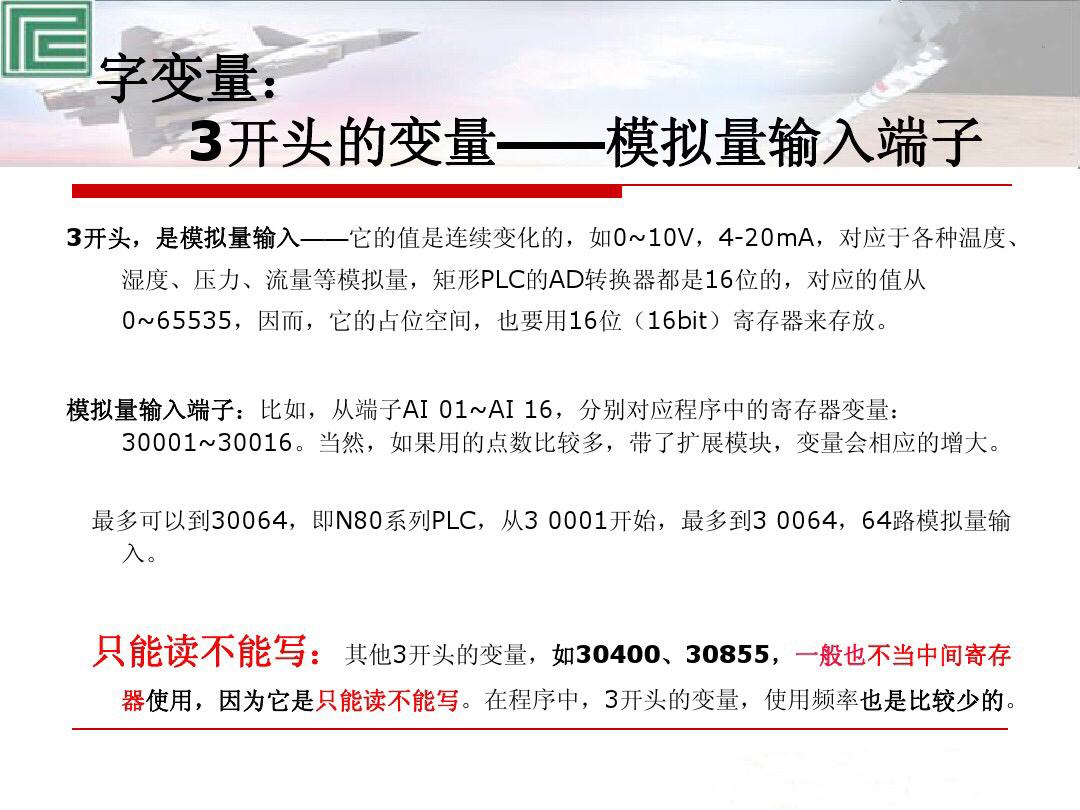

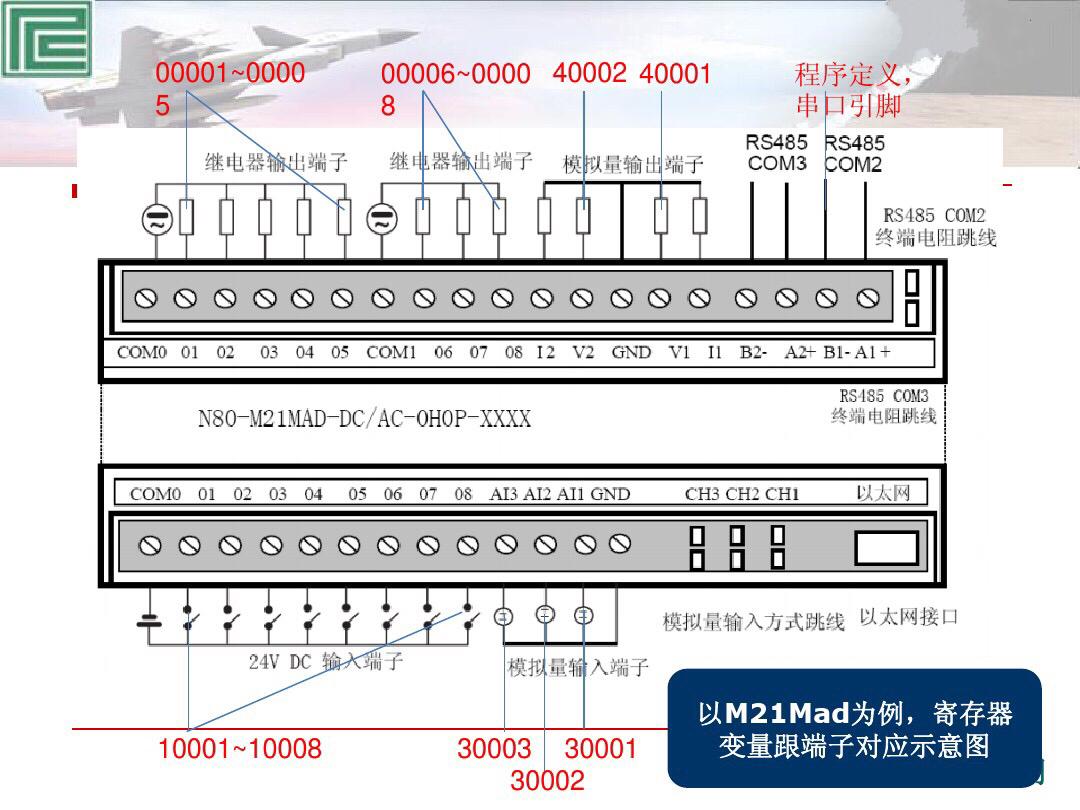

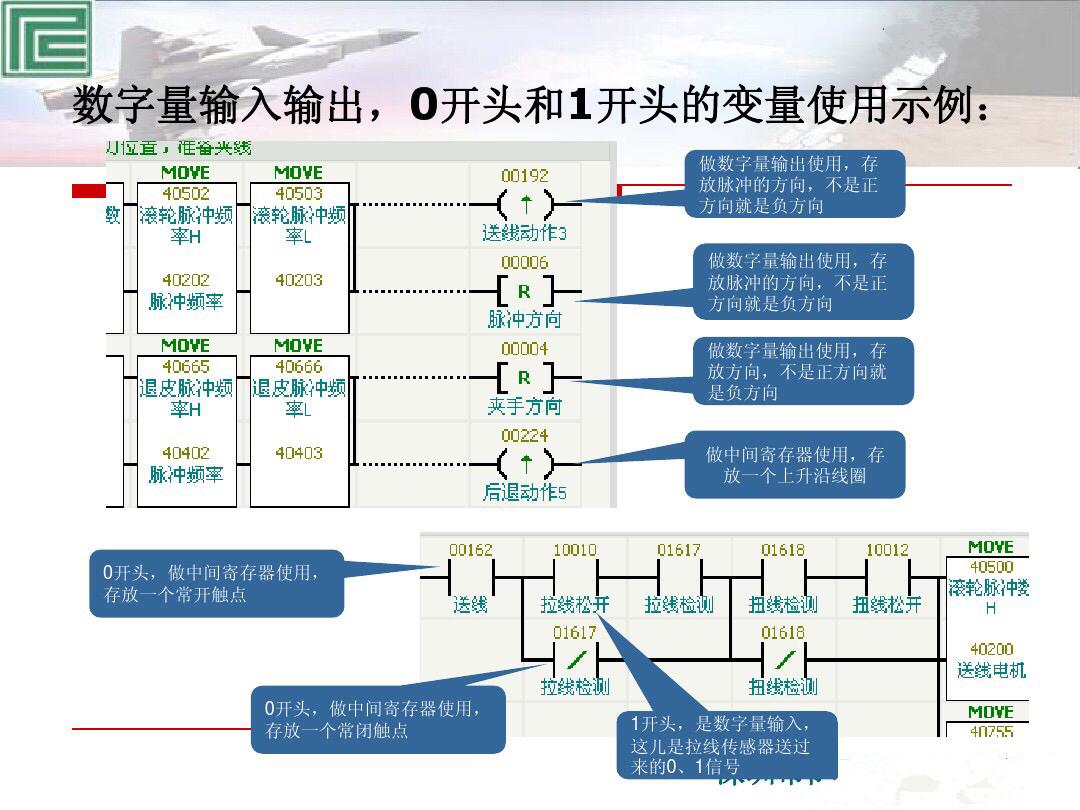

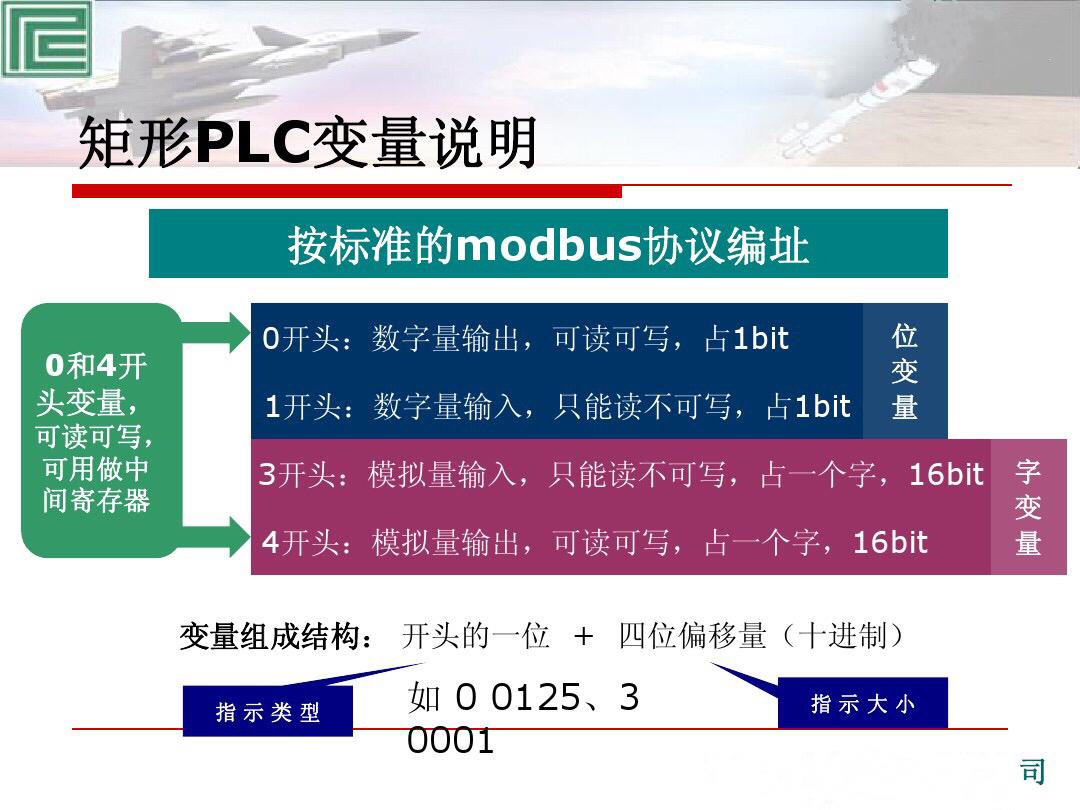

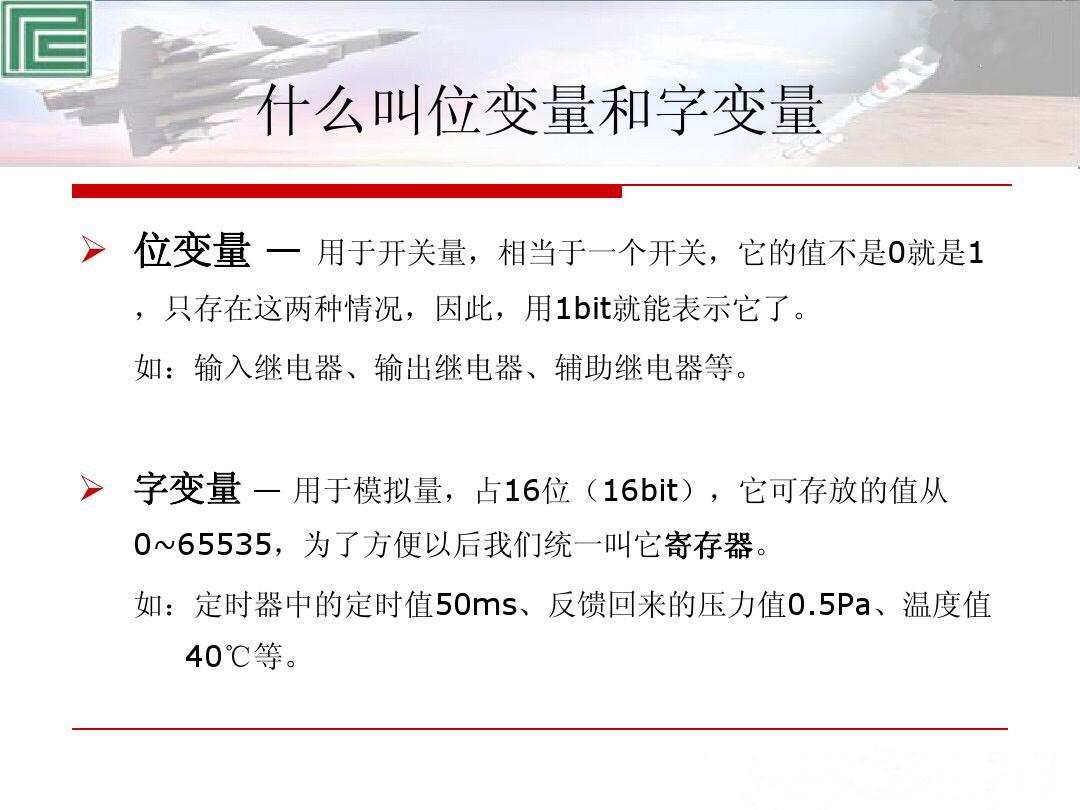

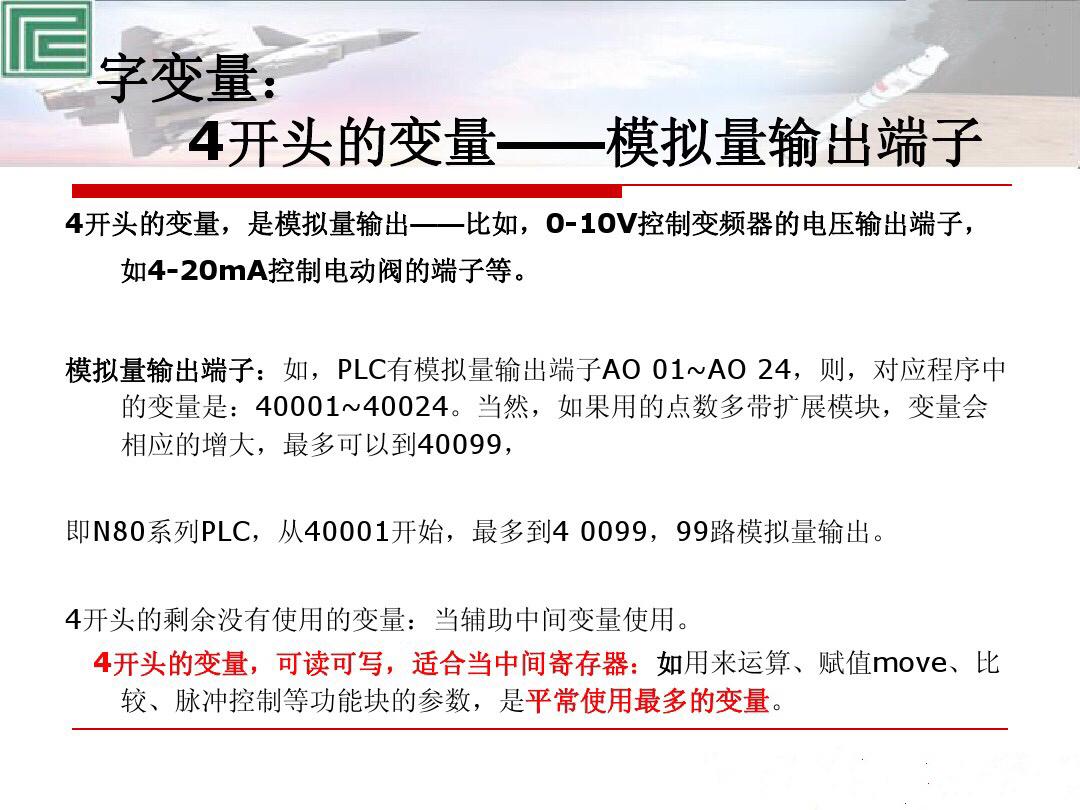

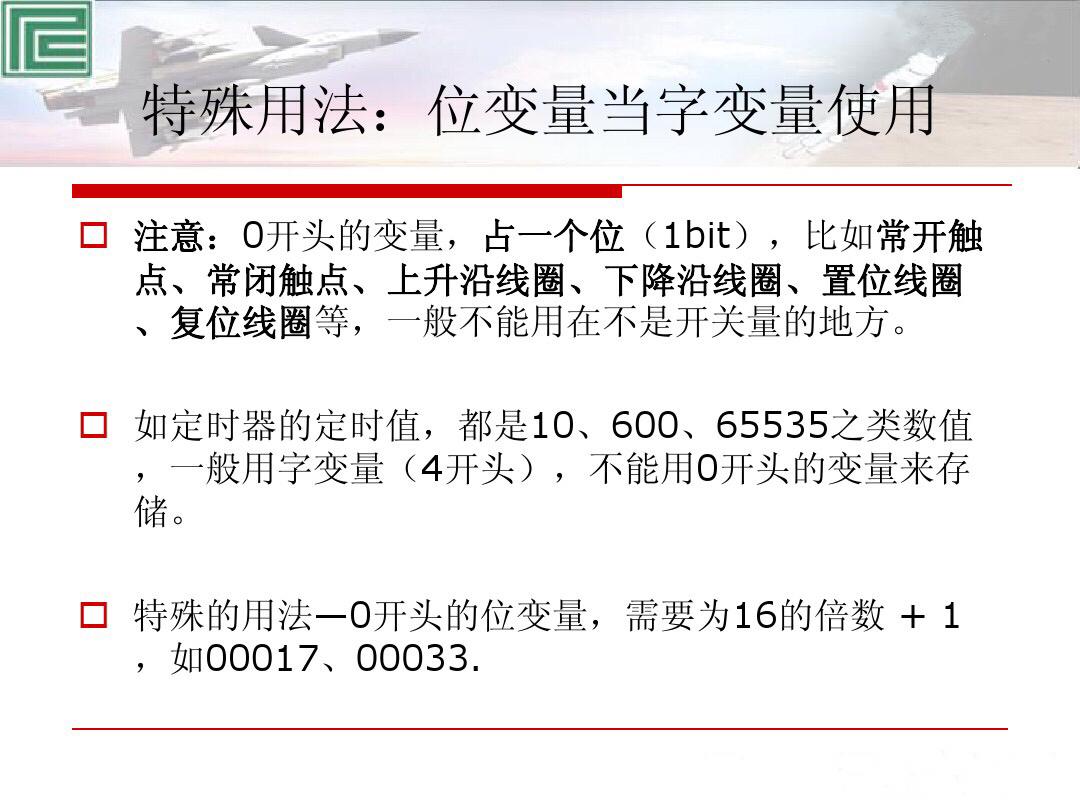

PLC在使用的过程中都需要进行编程，在编程过程中经常用到的两种信号类型：数字量信号和模拟量信号，今天就重点借助于一个矩形PLC来看看模拟量和数字量在PLC编程中的具体应用：
