PLC仿真软件有哪些

提到PLC仿真软件，大家首先想到的几个：西门子PLC，三菱PLC，以及Factory IO等，关于这几个的功能介绍以及特点就不再多做介绍，网上的相关资料已经很多。今天之所以以这个标题来命名，是想给大家推荐一个近期发现的一款不仅仅兼容PLC系列的仿真软件。后期也会带来相关的视频案例讲解。

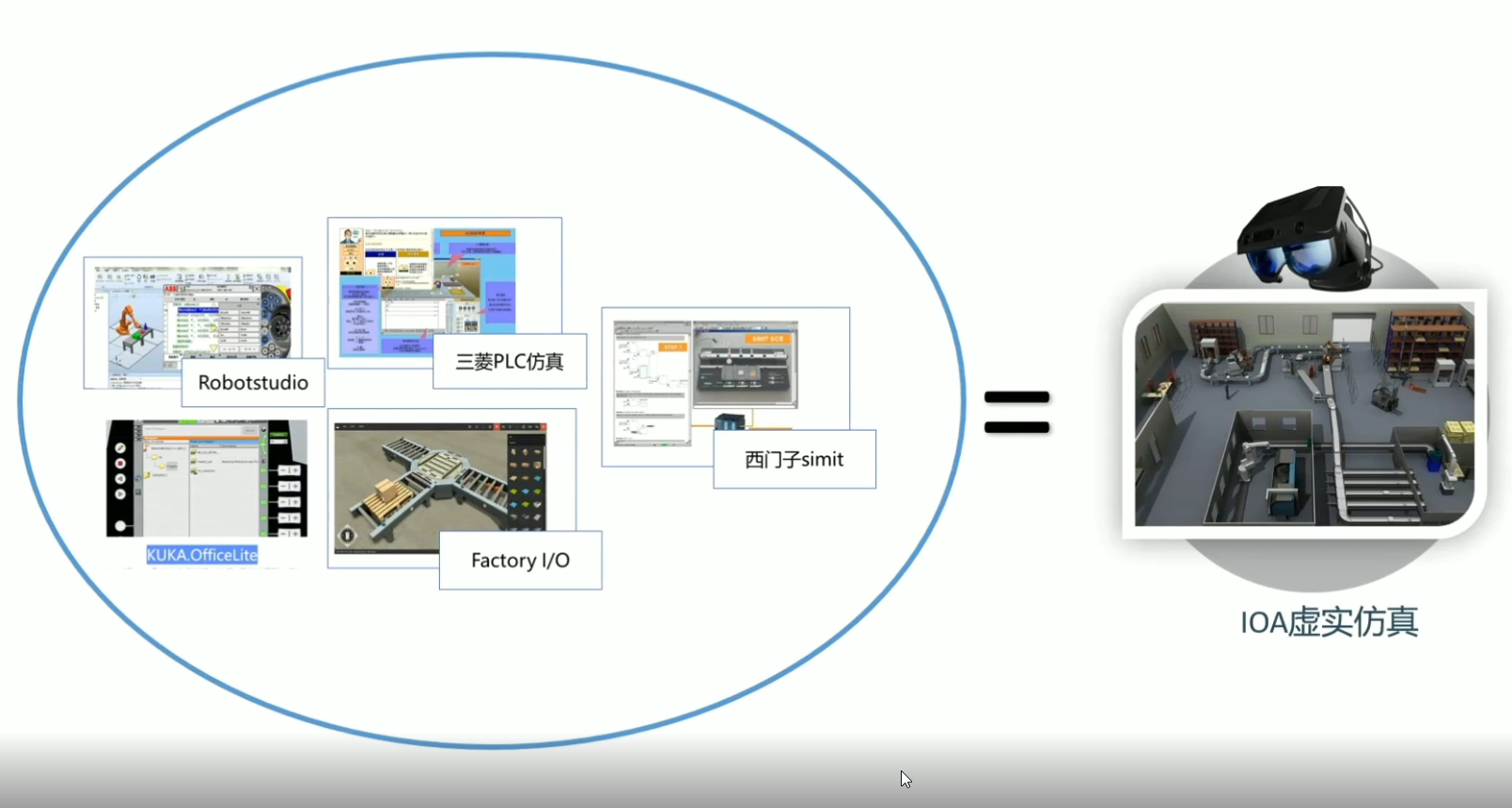

如果仅仅是虚拟仿真，市场上类似的软件产品有很多。如ABB的Robot studio，库卡的Robot office，三菱PLC仿真，国外的Factory IO，以及西门子的SIM软件等等，每一个仿真软件都是独立自主的仿真，如ABB公司的Robot仿真，仅支持机器人仿真及离线编程。而国外的Factory IO仿真虽然采用虚式结合仿真，但也只针对于PLC控制与编程应用。

PLC仿真+单片机+工业机器人+运动控制的+自定义拓展 = IOA虚实仿真系统

想了一番该如何确定小标题让感兴趣读者第一时间了解这款软件特点，索性直接把兼容的功能全部写上。

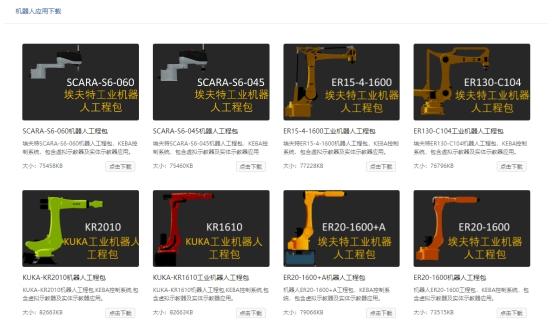

从标题可以看出，IOA虚实仿真系统是一套更为综合的仿真系统，它几乎整合了所有软件的仿真兼容性。除了支持三菱PLC，西门子PLC仿真，还支持埃夫特，KEBA，固高等系列机器人。这就是它的强大之处，除了前面提到的它还兼容STM32、STC-51等单片机系统，以及运动控制和自动以拓展等。

如何实现这些功能

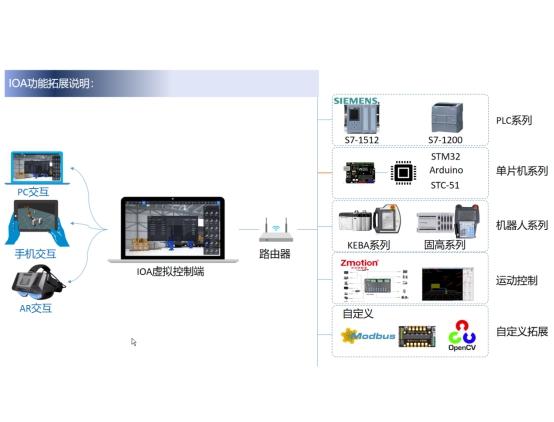

IOA虚拟仿真支持PC、手机以AR眼镜互动,通过以太网扩展,它兼容了PLC系统，单片机系统，工业机器人控制器，运动控制器，以及扩展的计算机软件仿真，如机器视觉等。

这是一款适合小白和大咖的软件

为什么这么说，丰富的课程资源以及案例讲解，加上软件操作简单易上手等优点，在学习上不需要耗费太多精力。

IOA还支持各类运动控制模组自定义，通过耦合关联拼接，可快速实现气动及模组机械手的各类应用。

（感兴趣朋友可以前去IOA虚拟仿真官网www.ioaol.com，里面有更多的IOA虚拟仿真介绍以及案例。）

我是初出茅庐的工控小弟，喜欢专研喜欢分享，感兴趣的朋友点个赞吧。

西门子工程师：入门PLC编程干货，必备S7-200 SMART软件精华

这次分享的是关于西门子STEP7- Micro/ WIN SMART软件，让入门PLC的用户更清晰的定位每个功能的应用，快速掌握其中的原理，让其帮助你上手PLC。

作为新一代的小型控制器的编程和组态软件，采用耳目一新的彩色界面，重新整合了工具菜单的布局，同时允许用户自定义整体界面的布局和窗口大小，给用户短小精干的使用体验。

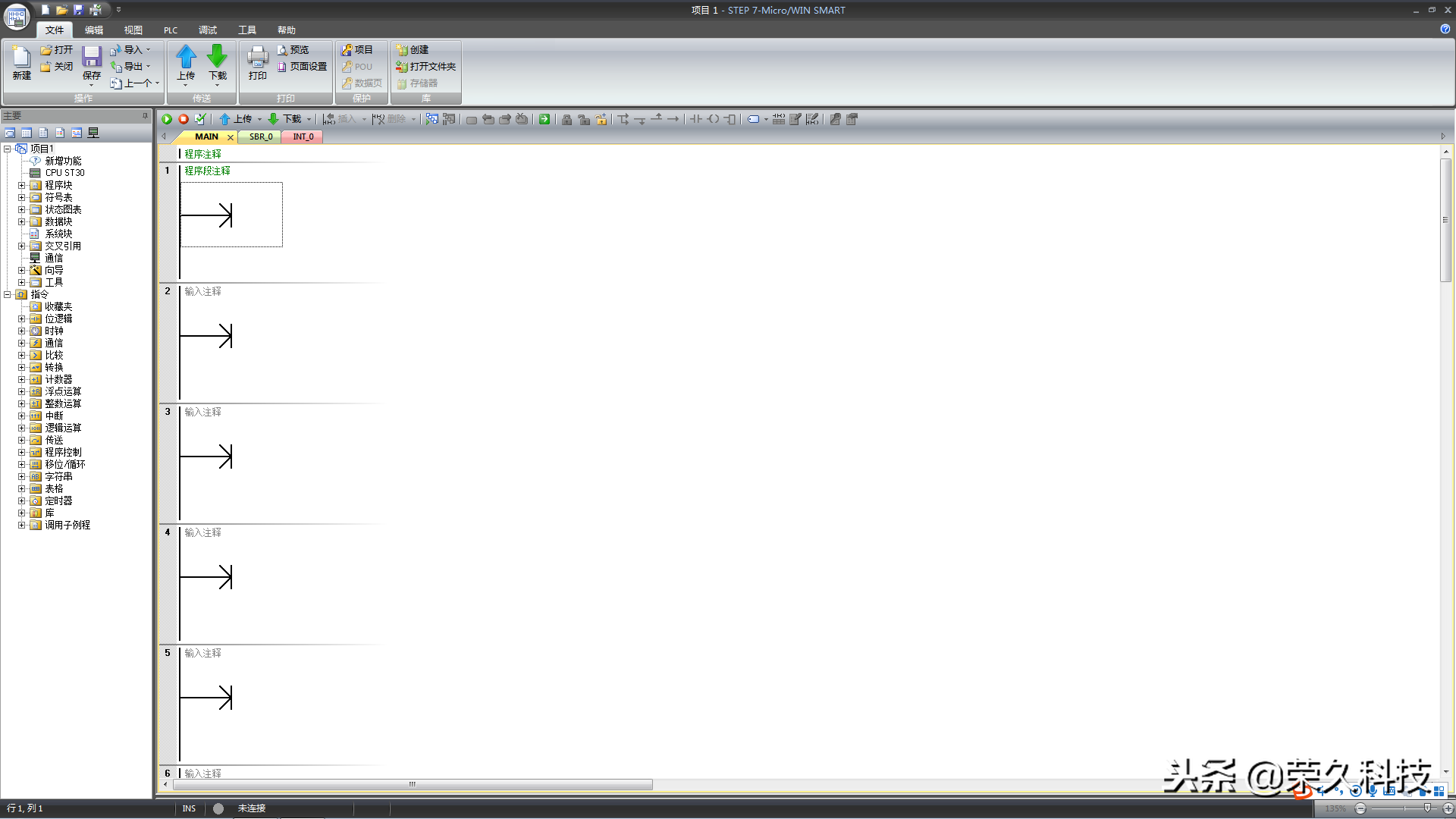

双击桌面的快捷方式打开该软件，出现如下软件初始界面：

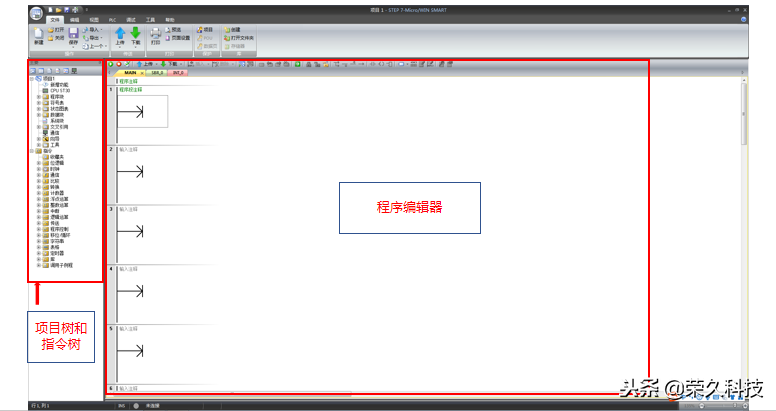

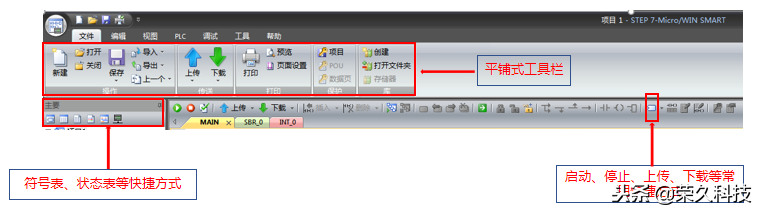

STEP7- Micro/ WIN SMART软件由下面几个重要部分组成：

①平铺式工具栏

②项目树和指令树

③程序编辑器

④主菜单和新建、保存等快捷方式

⑤符号表、状态表等快捷方式

⑥启动、停止、上传、下载等常用快捷方式

⑦其他窗口：用于显示符号表、变量表等

桌面菜单的结构

STEP7- Micro/ WIN SMART软件下拉菜单的结构为桌面平铺模式，根据功能类别分为：文件、编辑、视图、PLC、调试、工具和帮助，共七组。

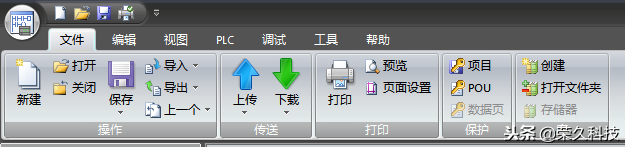

“文件”菜单主要包含对项目整体的编辑操作，以及上传/下载、打印、保存和对库文件的操作，如下图所示：

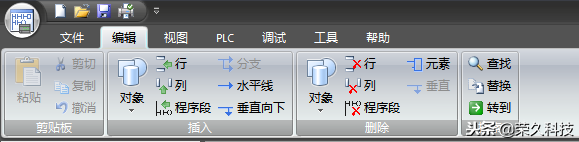

“编辑”菜单主要包含对项目程序的修改功能，包括剪贴板、插入、删除程序对象以及搜索功能，如下图所示：

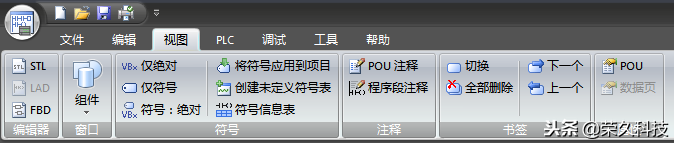

“视图”菜单包含的功能有程序编辑语言的切换、不同组件之间的切换显示、符号表和符号寻址优先级的修改、书签的使用，以及打开POU和数据页属性的快捷方式，如下图所示：

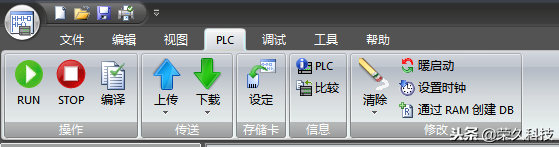

“PLC”菜单包含的主要功能是对在线连接的S7-200 SMART CPU的操作和控制，比如控制CPU的运行状态、编译和传送项目文件、清除CPU中项目文件、比较离线和在线的项目程序、读取PLC信息以及修改CPU的实时时钟如下图所示：

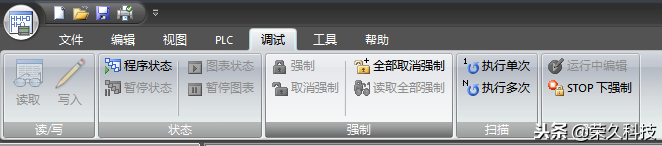

调试”菜单的主要功能是在线连接CPU后，对CPU中的数据进行读/写和强制对程序分运行状态进行监控。这里的“执行单次”和“执行多次”的扫描功能是指CPU从停止状态开始执行一个扫描周期或者多个扫描周期后自动进入停止状态，常用于对程序的单步或多步调试，如下图所示：

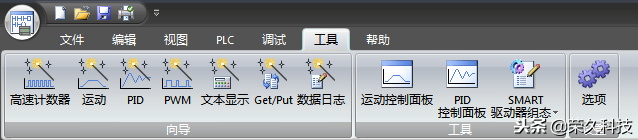

“工具”菜单的主要包含向导和相关工具的快捷打开方式以及STEP7- Micro/WINSMART软件的选项，如下图所示：

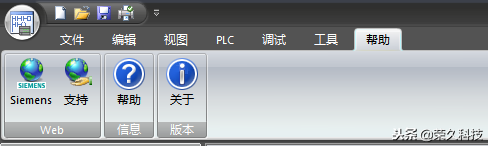

“帮助”菜单包含软件自带帮助文件的快捷打开方式和西门子支持网站的超级链接以及当前的软件版本，如下图所示：

新建、打开、保存项目文件

可以通过下面三种方法来新建、打开和保存项目文件：

①打开主菜单选择“新建”、“打开”或“保存”选项。

②单击主菜单按钮右侧的快捷按钮。

③使用快捷键新建(Ctrl+N)、打开(Ctrl+O)和保存(Ctrl+S)。

系统块

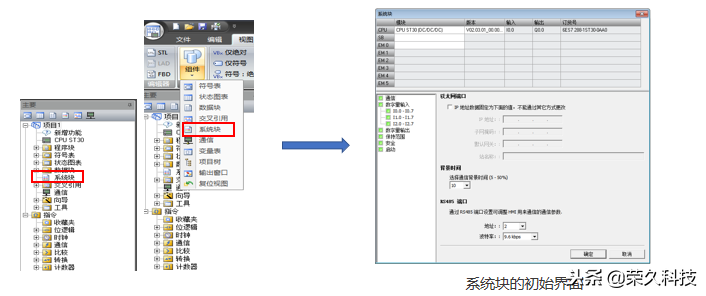

S7-200 SMART CPU、信号板和扩展模块需要的所有硬件组态都在系统块中配置。双击项目树中的CPU图标，或者选择“视图”→“组件”→“系统块”，打开“系统块”对话框。

设置CPU时钟

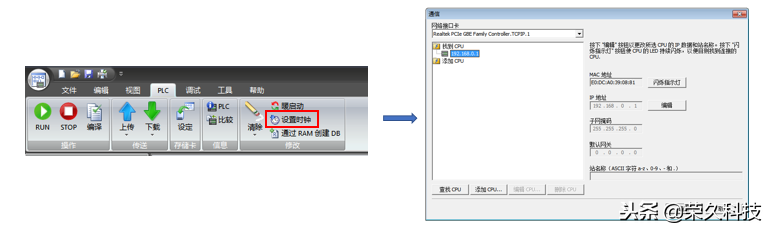

在正式使用S7-200 SMART CPU之前，用户通常需要将它的出厂默认时间修改为实时的日期和时间。通过STEP7- Micro/ WIN SMART软件，可以将计算机的时间设定到CPU中，具体的操作步骤如下

①选择PLC→“修改”→“设置时钟”选项。

②连接PLC。如果目前STEP7- Micro/ WIN SMART软件与S7-200 SMART CPU尚未建立连接，则“通信”对话框会被自动打开，用户单击“查找CPU”按钮以连接CPU。

此次分享的是关于一部分，后续还会有更全的软件教学支持，让你学到全面的精髓。

以上，欢迎动动手分享及收藏！
