偷师加自学才能学会PLC，不服来辩

PLC怎么学？

小编看到有朋友说是，偷师加自学

从事非标设备行业的PLC初学者是成长最快的，有机会见识各种控制需要，而不是标准设备厂那些PLC触摸屏稍微改改又是一套新设备程序。许多老前辈们，进入这行时都是从搞维修开始的。

当然也是有电气自动化专业的，刚开始以为有基础肯定没问题，可以独立就搞定设备，结果连一台只有10个IO不到的机台程序都没写出来。

为什么？因为学校学会的只会简单的逻辑，连一套顺序动作都组合不出来，搞到深夜，还是得求助其他前辈，结果人家十多分钟写出来，简直尬的不行。这时候才知道学校学得真是皮毛，而且过时！

前期基本是写好的程序调试差不多了，就接受拿来自行揣摩，就偷学啊，多看看人家程序顺序控制是怎么编写的，反正有电气图纸，有实物，程序也有注释。

一点一点看，比如顺序控制，模拟量，步进伺服，通讯等，对着实物看前辈的程序，结合手册还是很容易搞懂的。

后面就是自己不看前辈程序，自己看手册编写程序测试，就慢慢转换成了自己程序。

感觉工作学习和大学一样，重要的是培养自己的学习能力，已经没有前辈的程序给你参考，你独当一面之后，身后已经没有依靠，不会只能自己去摸索。

最重要的一点，学习要厚脸皮，肯低下头，刚入行，接线装配都需要做点，而不是只搞PLC编程！如果您有更好地学习方法，可以投稿到技成，让小编整理发出来给大家参考学习！

怎样学习PLC

学习PLC要求几点

第一 有电路基础第二 有必要弄个实物学习第三 有兴趣

第一，电路基础必须要有

能看懂普通的电路就行，如果有维修经验的人是最好的，因为编程的时候大多是靠逻辑思维，技巧有，但是不多，因为人的思维是千种百样的。

可以这么说，同样一套动作，可能一百个人编就会有一百种程序，但得出的动作都是一样的。

第二，实践

这是学习的最佳途径，如果有个实物，你就会知道这个软元件是如何动作的，比看书要强上不少倍。

如果有人问学习哪个PLC好 ，我会说三菱和西门子其中选一样开始学习，西门子比较全面而且论坛资料比较多，三菱也不弱，为什么推荐这两款呢？

其一，编程思路比较突出，基本上国内模（shan）仿(zhai)的也就是这两类，比如，台达，丰炜，永宏，信捷，基本上就是三菱的翻版，这是有自己软件的，还有很多是直接套上一个壳子，贴上一个商标用三菱GX Developer软件就可以直接用，比如汇川，它虽然也有自己的软件，但也可以直接用三菱的软件。在有的就是自己没有软件，直接用三菱的软件。

而西门子模仿的也不少，但只限于S7-200系列，可能未来会有更多。无论哪种PLC在我看来似乎是大同小异，只是换了一种编程方法，其原理几乎是一样的。

好了接下来才是真正的正题以下全是以三菱PLC作为标准，因为手头上就有三菱，西门子用得比较少，究其原因，一个字，贵点。

那么关于西门子PLC，大家又有什么想法呢？有不同看法的欢迎投稿！

“PLC怎么才能学会？”

“如何才能独自完成一个项目？”

这是所有工控小白每日三省吾身的问题，

你渴望速成，

渴望借鉴前人的经验，

却苦于每天

没有充足的时间搜集相关资料！

如果你有上述困扰，恭喜你找对地方了！

技成培训的老师花费了好几个月的时间 ，

总结了上万个学员需求，

为大家整理了一份真正属于工控人学习的最新资料包，

从工控小白到工控大咖通通适用！

话不多说，目录安排一下：

一、2020电工基础大全

二、电工进阶PLC

西门子最新软件汇总

S7-1200学习步骤

成为电气工程师，

独立完成一个项目并非遥不可及，

希望你能用好这份资料包，

做好平时的实操积累，

在关键时候能运用编程思维调取脑海中的程序思路，下一个升职加薪的就是你！

台达PLC详解（附PLC功能总简介）

一）、可编程控制器的应用

1、开关量逻辑控制：电动机启动与停止

2、运动控制：对步进电动机或伺服电动机的单轴或多轴系统实现位置控制

3、过程控制：对温度、压力、流量等连续变化的模拟量进行闭环控制

4、数据处理：数据采集-运算-传送

5、机械加工机床的数字控制：数控系统

6、机器人控制：

7、通信联网： PLC-计算机，PLC-PLC，PLC-人机界面

二）、可编程控制器的分类与特点

1 、按结构形式分类

(1) 整体式：将电源、I/O点、CPU、储存器等做成1个整体

(2) 模块式：将电源、I/O点、CPU、储存器等做成多个模块

2、按I/O点数及内存容量分类

(1) 、超小型机：I/O点数在64以内，内存容量在256-1k字节

(2)、 小型机：I/O点数在64-256，内存容量在l-3.6K字节

(3) 、中型机：I/O点数在256-2048，内存容量在3.6-13K字节

(4) 、大型机：I/O点数在2048以上，内存容量在13K字节以上

3、按功能分类

(1) 低档机：基本功能，逻辑运算、定时、计数等

(2) 中档机：较强的数据处理、子程序及远程I/O等功能

(3) 高档机：较强的模拟调节、智能控制、过程控制等功能

三）、可编程控制器的特点

1、编程简单并具有很好的柔性

2、功能完善、实用性强

3、可靠性高、抗干扰能力强

4、体积小、重量轻、功耗低

5、机电一体化

四）、PLC的基本组成

1、中央处理器CPU模块（Central Processing Unit）

2、存储器

1)、系统程序存储区

2)、用户程序存储区

3、输入/输出模块

4、 电源模块

5 、编程器和编程软件

6、PLC的工作原理

(1)输入采样阶段

(2)用户程序执行阶段

(3)输出刷新阶段

7、关于梯形图的格式，一般有如下一些要求；每个梯形图网络由多个梯级组成，每个输出元素可构成一个梯级，每个梯级可由多 个支路组成．通常每个支路可容纳11个编程元素。最右边的元素必须是输出元素。每个网络最多允许16条支路。

五）、台达各种PLC系列

目前台达PLC有ES、EX、EH2、PM、SA、SC、SS、SX、SV等系列。各系列机型均由各自特点，可满足不同控制要求。

ES系列性价比较高，可实现顺序控制。

EX系列具备数字量和模拟量I/O，可实现反馈控制。

EH系列采用了CPU+ASIC双处理器，支持浮点运算，指令最快执行速度达0.24μs。

PM系列可实现2轴直线/圆弧差补控制，最高脉冲输出频率达500kHz。

SS系列外形轻巧，可实现基本顺序控制。

SA系列内存容量8k steps，运算能力强，可扩展8个功能模块。

SC系列具有100k Hz的高速脉冲输出和100k Hz的脉冲计数。

SX系列具有2路模拟量输入和2路模拟量输出，并可扩展8个功能模块。

SV系列外形轻巧，采用了CPU+ASIC双处理器，支持浮点运算，指令最快执行速度达0.24μs。

六）、台达PLC的型号

台达PLC型号都以DVP开头，

第1-2位为I/O点数；

第3位为主机或扩展模块标志，

E：E类主机，X：扩展模块，S：S类主机；

第4位为机型标志，C：不可扩展型主机，

S：标准型主机，X：模数混合型主机；

M：输入点扩展模块，N：输出点扩展模块，

P：输入/输出扩展模块；

第5-6位为电源类型，00：交流电源，01：直流电源，11：直流电源；

第7位为输出标志，R：继电器输出，T：晶体管输出，N：无输出模块；

第8位为“2”表示功能提升。

例如：DVP 14ES 00 R 2 表示为台达PLC，共有14个I/O点，E类标准型主机，使用220V交流电源，继电器输出，属于功能提升型；

又如：DVP 16 XM 01 N 表示为使用直流24v电源的16点输入扩展模块。

七）、台达PLC的周边设备

1、程序书写器 目前台达PLC程序书写器的型 号为DVP HPP02。

2、WPLSoft编程软件 使用WPLSoft编程软件可在计算机上将梯形图程序输入PLC，完成编程。WPLSoft编程软件可在台达的官方网站下载。

3、各部连接线

八）、ES系列PLC的构成

ES系列PLC是中达电通股份有限公司生产功能非常强的超小型PLC产品，在某些功能上甚至能与大型机媲美。主机内有高速计数器，可输入频率达20kHz的 脉冲，输出的脉冲频率可达10k Hz。

ES系列PLC还具有4个中断源的中断优先权 管理，以及RS—232C和RS485通讯接口。

台达PLC还有与之配套的扩展模块，如I/O模块、智能模块及温度测量模块等。1台ES系列PLC最多可扩展到256个I/O点。

台达PLC的智能模块主要为A/D、D/A模块，当需要对模拟量进行测量和控制时，可以连接智能模块。

需要对温度进行测量和控制时，可将温度测量模块连接到PLC上，温度测量模块可采用PT100型热电阻或J、K、R、S、T型热电偶作传感器。

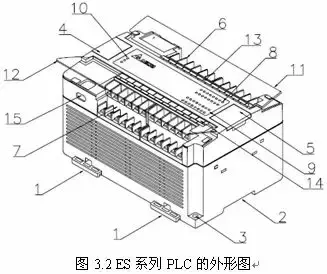

1. DIN 固定扣：可将PLC主机锁紧在DIN固定槽上。

2. DIN 固定槽：可将PLC主机安装在DIN固定片上。

3. 螺栓孔：可将PLC主机用螺栓固定在控制箱墙板上。

4. RS-232C通讯接口

5. 扩展模块插座

6-7. 接线端子

8-9. I/O指示灯

10. 状态指示灯

① “Power”：接通电源后，“Power”指示灯亮；

② “Run”：程序运行时，“Run”指示灯亮；

③ “Error”：程序出错时，“Error”指示灯亮；

11、12 塑料盖

13、14 I/O铭牌

15. RS-485通讯口
