利用PLC定时器和计数器，实现长时间计时的方法

在很多工程应用中，根据控制功能要求，需要对系统进行24小时监控，在经过某一特定时间或遇到紧急情况后给出提醒或预警。为了减少人为因素造成的影响，我们希望系统能自动进行。PLC中的定时器便具有这个功能。

但是，定时器的计数值在PLC的内部使用二进制，一个16位二进制字除去一个符号位后，能表示的最大整数是32767，它将对应定时器的最大定时时间。以100ms定时器为例，32767对应最大定时时间为32767×0.1=3276.7（s），时间不足1小时。这使得在使用单个定时器编制长时间计时程序受到很大制约。

由于定时器的计时时间有限，利用单个定时器达不到长时间计时的目的，要解决问题需要利用软件编程来实现长时间计时。下面以S7-200 PLC为例，通过案例来探讨利用定时器和计数器扩展的方式进行长时间计时，供使用者参考。

1 定时器、计数器的应用

1.1 定时器基本应用

S7-200 PLC有三种类型的定时器，接通延时定时器（TON）、断开延时定时器（TOF）、记忆接通延时定时器（TONR）。以常用的延时接通定时器（TON）为例讨论定时器的基本应用。

图1 定时器基本应用

工作原理：当输入端闭合，即I0.0为“ON”时，定时器T37接通并开始计时，10秒后，定时器T37常开触点接通并保持，输出继电器Q0.0输出。I0.0断开，定时器复位，Q0.0断开。

1.2 计数器基本应用

S7-200 PLC有三种类型的计数器，增计数器（CTU）、减计数器（CTD）、增/减计数器（CTUD）[2]。以常用的增计数器（CTU）为例讨论计数器的基本应用。

图2 计数器的基本应用

工作原理：首先，使I0.1输入端通、断一次，计数器C0复位，即当前值回“0”。然后，每通、断一次I0.0，计数器C0记录1个数，即C0当前值加1，当C0当前值达到10后，计数器C0常开触点接通并保持，输出继电器Q0.0输出，直到I0.1再次闭合，计数器复位，Q0.0断开。

1.3 定时器级联扩展延时

对于分辨率为100ms的延时接通定时器（TON）来讲，其设定值最大为32767，延时时间最长为3276.7秒。当超过该时间，单个定时器则无法完成计时功能。这种情况下，可以利用定时器级联的方式实现延时时间的扩展。

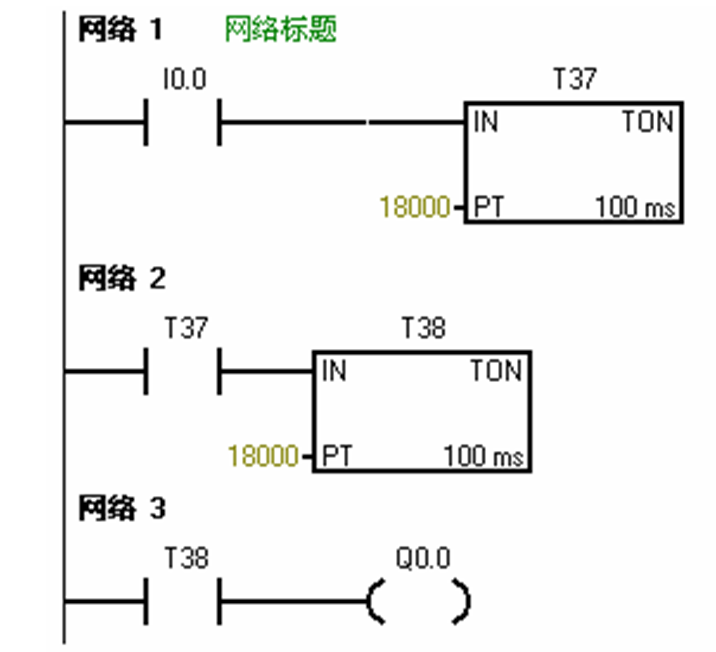

案例1：利用两个定时器级联实现延时1小时

图3 定时器延时1小时

总的延时时间T=T37+T38=1800秒+1800秒=3600秒=1小时。这是单个定时器无法完成的定时时间。

还可以用同样的方法实现三个、四个定时器级联延时。这种扩展方法的计时时间是各个定时器计时时间的总和。

1.4 利用计数器延时

案例2：利用两个计数器实现延时10小时

图4 计数器延时10小时

总的延时时间为：1秒×（6000×6）=36000秒÷3600秒=10小时。

这种扩展延时方法的关键是：（1）在网络1中，首先，利用特殊功能寄存器SM0.5（周期为1秒,占空比为1:1），作为计数器C0的计数输入脉冲，在计数的同时实现计时；第二，将C0的输出作为自身的复位，实现记录6000个脉冲后重新开始。（2）在网络2中，将C0的输出作为C1的输入，实现每记录6000个脉冲触发C1计数1次。

3 案例分析

3.1控制要求

某住宅小区需要24小时昼夜定时报警，早上6：30，电铃每秒响一次，6次后自动停止；9：00-17：00，启动住宅报警系统；晚上18：00打开小区内照明系统；晚上22：00关闭小区内照明系统。

3.2 I/0口分配

表1 I/O 分配表

3.3 接线图

图5 接线图

3.4 梯形图程序

程序说明：

（1） 网络1、网络2 中，I0.0为系统启动开关；I0.1 为快速调整开关； I0.2为系统实验用开关；SM0.1用于上电时系统复位；C0 、C1两个计数器级联，C0形成900秒的计时周期，C1记录96个900秒，共计900×96=86400秒，即24个小时；

（2）网络3用于实现早晨6:30启动电铃，电铃每隔1秒响1次，6次后停止；

（3）网络4用于实现晚上18:00开启小区内照明系统；网络4用于实现晚上22:00关闭小区内照明系统；

（4）网络5用于实现9:00到17:00开启小区内报警系统；

（5）网络7、网络8，形成0.1秒钟震荡信号，用于快速调整系统使用。

图6 梯形图程序

4 结束语

定时器指令和计数器指令是PLC编程的重要指令，掌握好它们的使用方法，使设计格式规范化，可以优化设计程序，对编程水平的提高有十分重要的意义，利用编程实现长时的方法还有很多，案例也不胜枚举，同时，灵活利用定时器和计数器组合进行长时间计时，PLC的编程功能，既可减少硬件设备资源，降低生产成本，又使系统运行灵活可靠。

本文编自《电气技术》，标题为“关于利用PLC定时器和计数器进行长计时功能的探讨”，作者为侯肖霞。

什么是PLC程序执行时间？如何设置？

系统执行时间

S7-1200 CPU的循环扫描时间（看门狗时间）默认为150ms，最大可修改为6000ms，如图1：

图1. 设置最大循环时间

当编程结束后，需要了解程序的循环周期，可通过如下方法查询。

将程序下载到PLC后，进行在线连接，查看路径：“在线和诊断”--->“循环时间”，如图2：

图2. 查看PLC循环时间

子程序执行时间

使用S7-1200 CPU时，若需要了解某个子程序的执行时间，依据如下方法进行编程。

首先，设置PLC系统时钟，按图3方法设置：

图3. 设置PLC系统时钟

接着，创建数据块DB1，块名称为“time”，并创建变量，如图4：

图4. 创建数据块

注：若选择“已优化”DB块，则创建的DB块变量不显示“偏移量”列，后续程序中变量则为符号寻址。

然后，在OB1中编程，读取子程序执行前、后的系统时间，再运用指令 T_DIFF 做时间相减。

如下例程中测试了“块_1（FC1）”子程序的执行时间，如图5：

图5. 子程序执行时间例程

最后，通过监控表查看该子程序的执行时间，如图6：

常问问题

为何程序下载完毕后PLC无法运行，PLC诊断信息中出现“超出最大程序循环时间”？

可能的原因：

1、程序过长，执行时间超过设置的最大循环时间；

2、程序中有死循环程序导致执行时间超过最大循环时间；

3、定时中断程序的执行时间大于所设定的定时间隔时间，导致定时中断事件缓冲区溢出而停机。
