工控中最常见的7种PLC编程语言，据说精通5种以上就可以月薪过万

plc编程软件有哪些？

1、欧姆龙plc编程软件

欧姆龙plc编程软件集成了CX-Programmer V9.5，能够为欧姆龙PLC编程提供全面的软件支持，本版本为最新版，全面支持32/64位WIN8系统，为多国语言版，支持简体中文。能为网络、可编程终端及伺服系统、电子温度控制等进行设置。适用于已具有电气系统知识（电气工程师或等同者）的负责安装FA系统者、负责设计FA系统者和负责管理和维护FA系统者使用。

2、三菱PLC编程软件

三菱PLC编程软件适用于Q、QnU、QS、QnA、AnS、AnA、FX等全系列可编程控制器。三菱PLC编程软件GX Developer定位为可编程控制器综合开发平台，支持梯形图、指令表、SFC、 ST及FB、Label语言程序设计，网络参数设定，可进行程序的线上更改、监控及调试，具有异地读写PLC程序功能。三菱公司目前最新PLC编程软件。

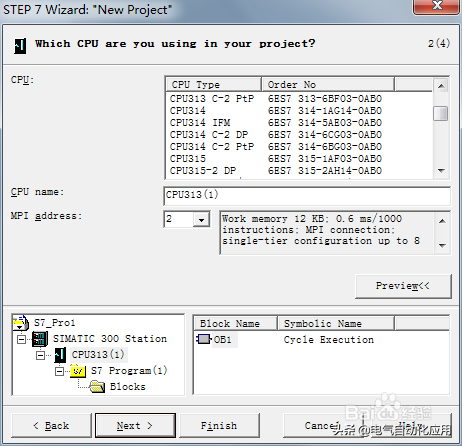

3、西门子step7

STEP7是西门子的最经典的编程软件，其中对应着西门子S7-300/400系列，属于西门子旧款PLC的代表作。STEP 7具有以下功能:硬件配置和参数设置、通讯组态、编程、测试、启动和维护、文件建档、运行和诊断功能等。STEP 7的所有功能均有大量的在线帮助，用鼠标打开或选中某一对象，按F1可以得到该对象的相关帮助。

在STEP 7中，用项目来管理一个自动化系统的硬件和软件。STEP 7用SIMATIC管理器对项目进行集中管理，它可以方便地浏览SIMATIC S7、M7、C7和WinAC的数据。实现STEP 7各种功能所需的SIMATIC软件工具都集成在STEP 7中。

4、西门子博途

TIA博途是全集成自动化软件TIA portal的简称，是西门子工业自动化集团发布的一款全新的全集成自动化软件。它是业内首个采用统一的工程组态和软件项目环境的自动化软件，几乎适用于所有自动化任务。借助该全新的工程技术软件平台，用户能够快速、直观地开发和调试自动化系统。

5施耐德编程软件

Unity Pro XL是施耐德电气自动化的核心产品，它是新一代软硬件自动化平台。其全新的独创设计缩短了开发时间，处理器的灵活性可以实现更高的性能。基于开放性以及对工具的协同式应用，Unity 在软件开发和控制系统运行上达到了更高水平，它将生产率的提高放在首位。

6、松下plc编程软件

松下FP系列PLC编程软件FPWIN GR 是一款功能强大，好用的系统编程软件。下载后压缩包说明内有序列号，已测试能用。安装包括MEWNET-H链接系统时所需要的软件，用于各种智能模块的设定软件，编程手册，本文件为说明PLC指令的PDF格式文件。

7、Delta WPLSoft台达PLC编程软件

台达PLC编程软件WPLSoft 最新版，在没有真实PLC的情况下，在电脑上模拟运行PLC程序的执行情况。先点仿真，在点那个梯形图监控。就可以右击控制一些量的状态。实现仿真。注意要和PLC连接起来。

启动仿真器之后不必选择通讯接口即可进行监控、上下载程序等通讯功能，操作方式与实际连接PLC相同。仿真器支持定时器及计数器，但定时器与计数器的运行时间会依用户计算机执行效率不同而有所不同。定时器处理方式与DVP-ES/SA系列PLC的动作相同。

支持PLC编程的5大电气语言，全部会用的才是大神

PLC的软件编程语言与一般计算机语言相比，具有明显的特点，它既不同于高级语言，也不同于一般的汇编语言，且要满足易于编写和调试的要求。

早期的PLC仅支持梯形图编程语言和指令表编程语言，现根据国际电工委员会制定了五种能支持PLC编程的语言，今天小编就来简单说说这几种语言以及它们的特点和应用。

目录

一、梯形图Delete（LD）

二、指令表Delete（IL）

三、功能模块图Delete（FBD）

四、顺序功能流程图Delete（SFC）

五、结构化文本Delete（ST）

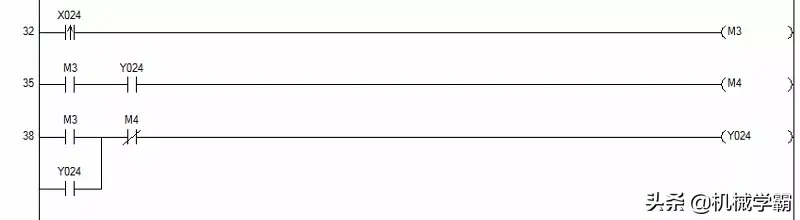

一、梯形图Delete（LD）

梯形图语言是PLC程序设计中最常用的编程语言，它是与继电器线路类似的一种编程语言。因为从事电气人员对继电器控制较为熟悉，所以梯形图编程语言应用的程度上比较广泛。

特点：

1、具有直观性、形象性及实用性，与电气操作原理图相对应

2、梯形图程序与继电器控制系统相类似，电气从业人员易于掌握

3、梯形图使用的继电器是由软元件来实现的，使用和修改较为灵活方便

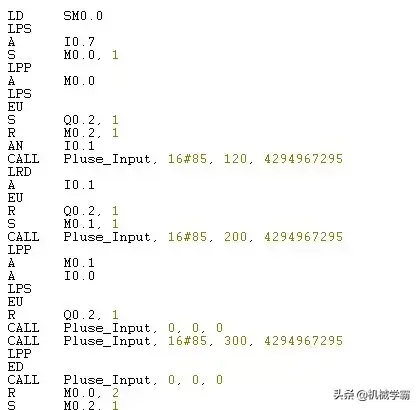

二、指令表Delete（IL）

指令表编程语言是与汇编语言类似的一种助记符编程语言，和汇编语言一样由操作码和操作数组成。

特点：

1、常采用助记符来表示操作功能，具有容易记忆，便于掌握

2、与梯形图有对应关系，在PLC编程软件下可以相互转换有部分软件没有这个功能（如：三菱的GX Works2）

3、便于操作，在手持编程器的键盘上采用助记符表示，在无计算机的场合可实现编程设计

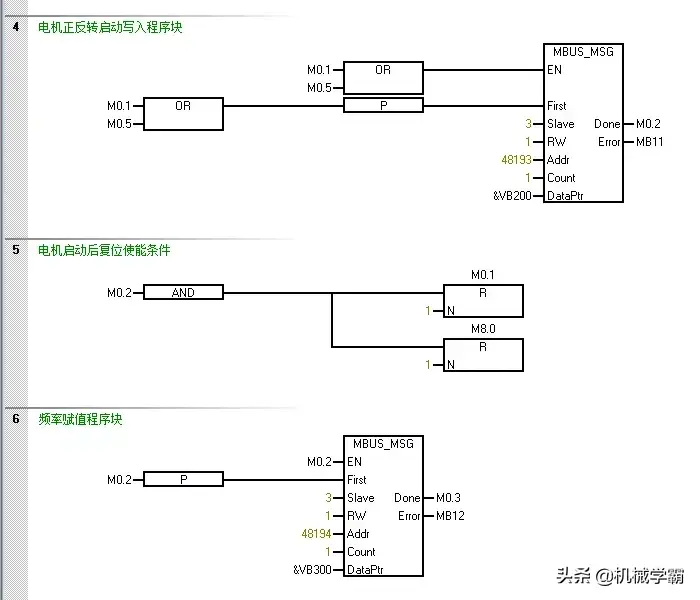

三、功能模块图Delete（FBD）

功能模块图语言是与数字逻辑电路类似的一种PLC编程语言，对于有数字电路基础的人比较容易掌握。

特点：

1、以功能模块为单位，分析理解控制方案简单容易

2、功能模块是用图形的形式表达功能，直观性强，有较好的易操作性

3、对规模大、由于功能模块图能够清楚表达功能关系，使编程、组态及调试时间大大减少

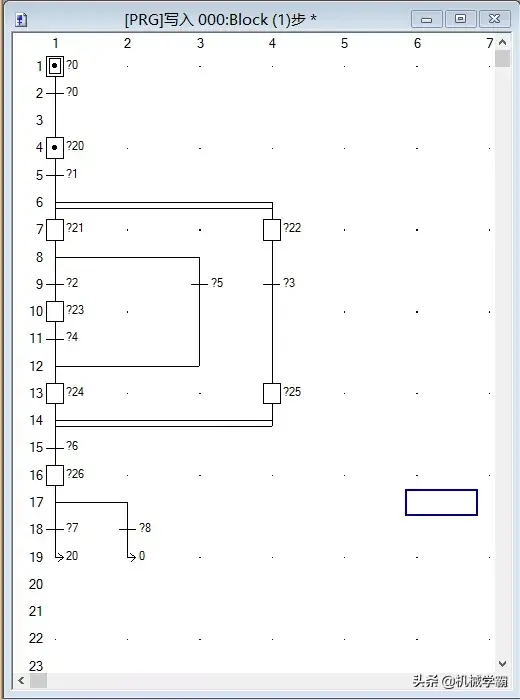

四、顺序功能流程图Delete（SFC）

顺序功能流程图语言是为了满足顺序逻辑控制而设计的编程语言。具有图形表达方式，能较简单和清楚地描述并发系统和复杂系统的所有现象，在模型的基础上能直接编程，所以得到了广泛的应用。

特点：

1、以功能为主线，按照功能流程的顺序分配，条理清楚，便于对用户程序理解

2、对大型的程序可分工设计，采用较为灵活的程序结构，可节省程序设计时间和调试时间

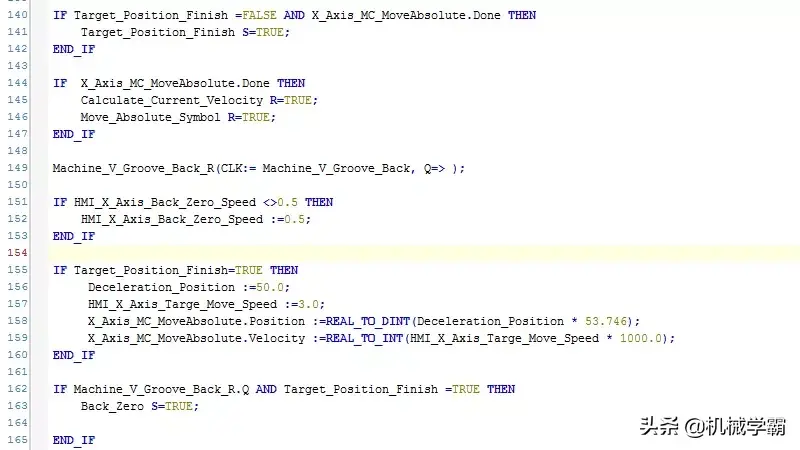

五、结构化文本Delete（ST）

结构化文本语言是用结构化的描述文本来描述程序的一种编程语言，它是类似于高级语言的一种编程语言。在大中型PLC系统中，常采用结构化文本来描述控制系统中各个变量的关系,完成所需的功能或操作。

特点：

1、采用高级语言进行编程，可以完成较为复杂的控制运算

2、要求较高，需要有一定的计算机高级语言的知识和编程技巧

3、因为直观性和操作性较差，常用于其他编程语言较难实现的用户程序编制

在PLC控制系统设计中，不同型号的PLC编程软件对以上五种编程语言的支持种类是不同的，所以不但对PLC的硬件性能了解外，也要了解PLC对编程语言支持的种类。
