电气PLC控制中间继电器模块应用接线及编程详解

大家好，我是电气电子技术，欢迎大家的浏览和关注。

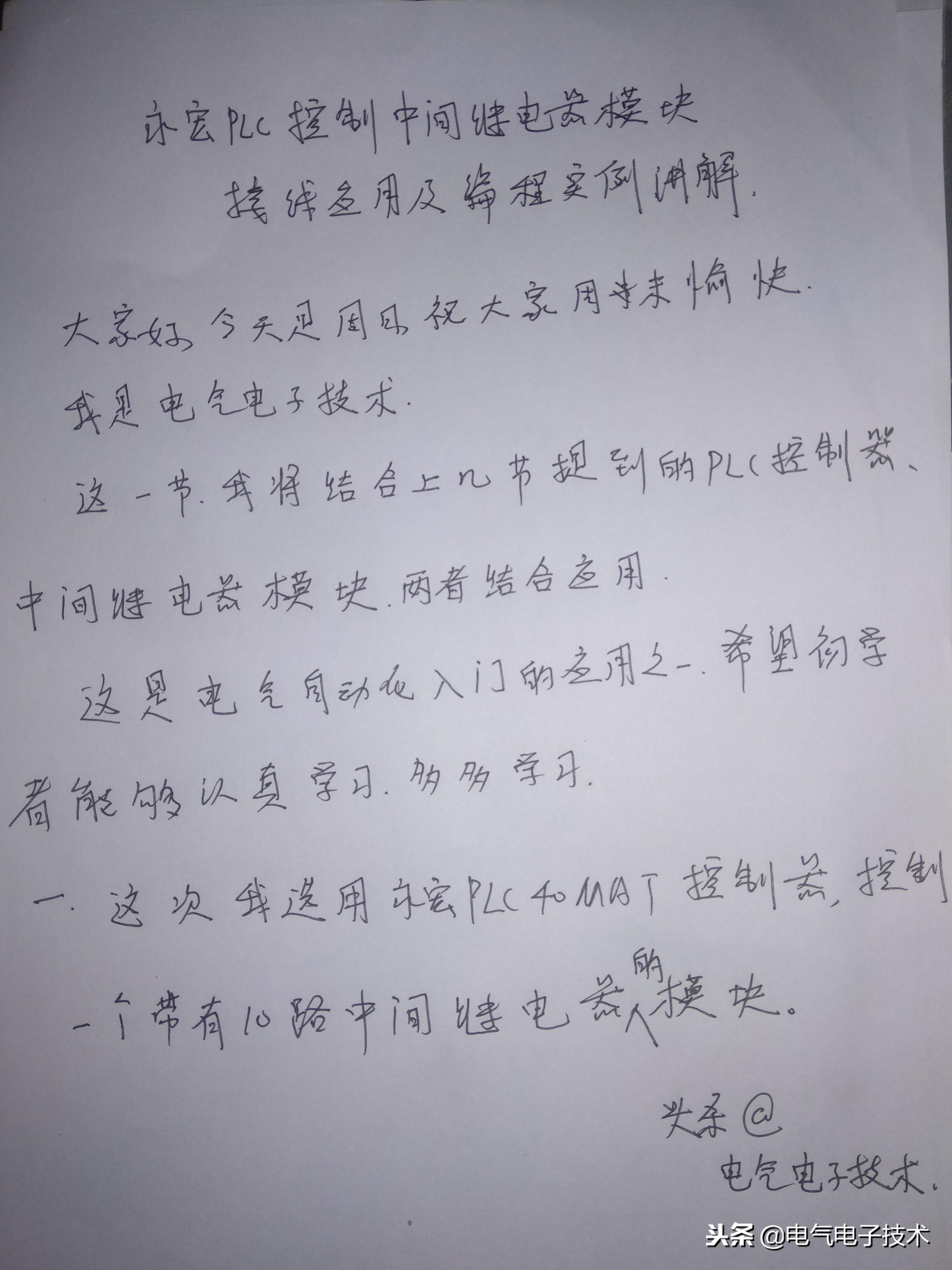

在上几节中，我分别讲到了开关电源、中间继电器模块、PLC控制器等的接线和应用讲解，这一节，我将结合这几个电气元件，组合成完整的电路控制，讲解两个实例应用，希望大家能多多关注和支持我。谢谢！

详细的图文讲解见下：

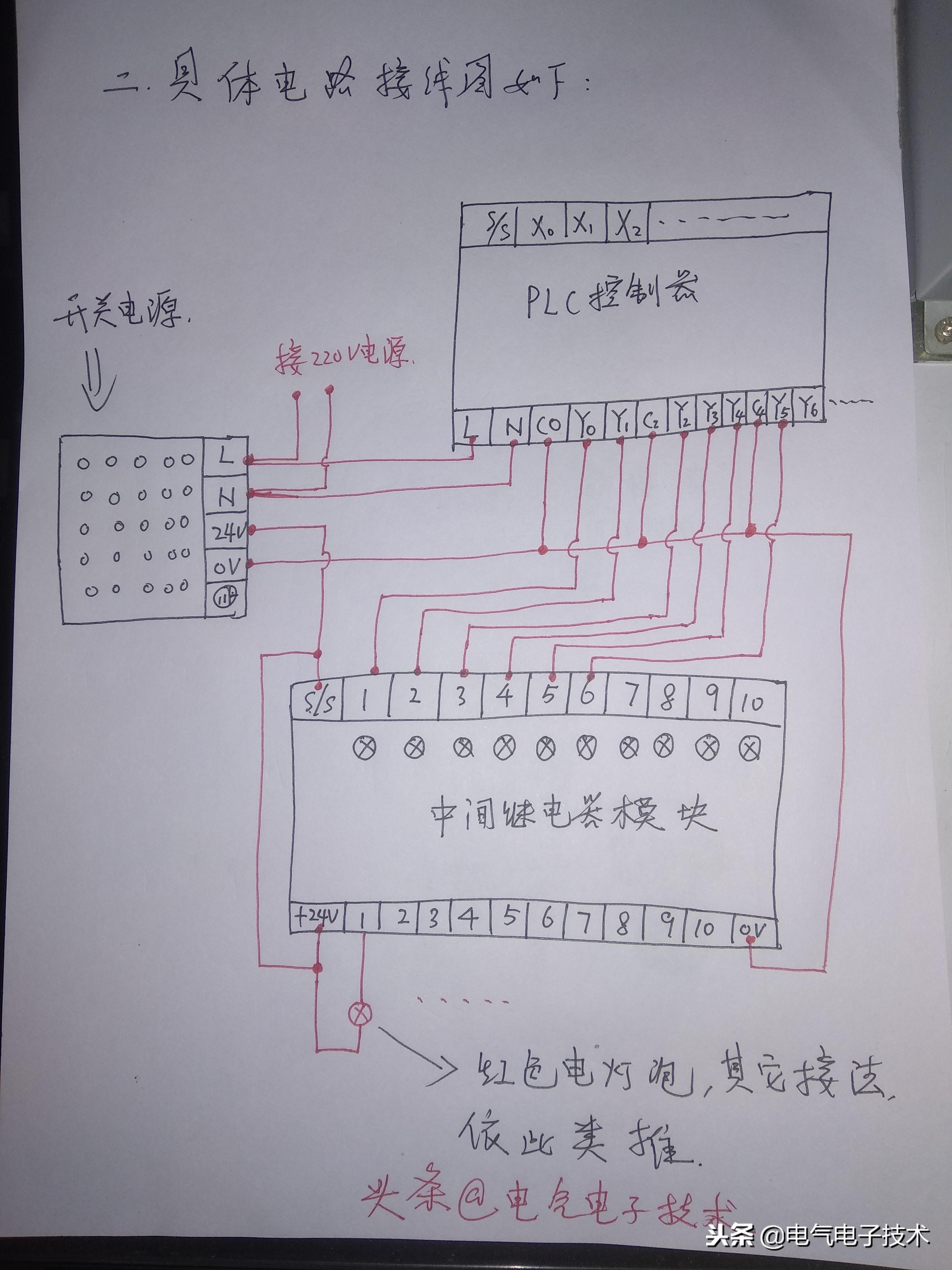

电路接线图见下：

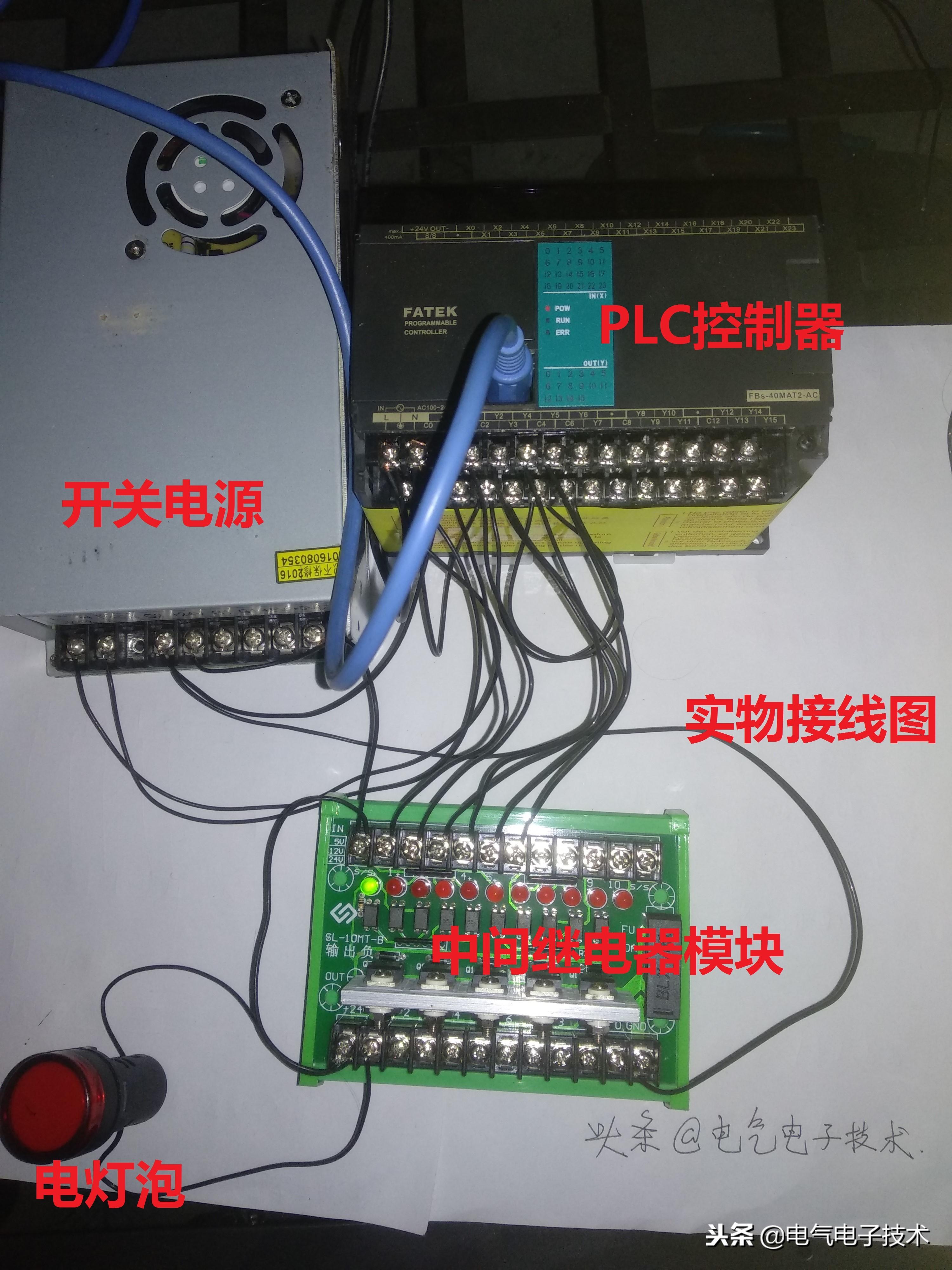

实物接线图见下：

应用实例1：

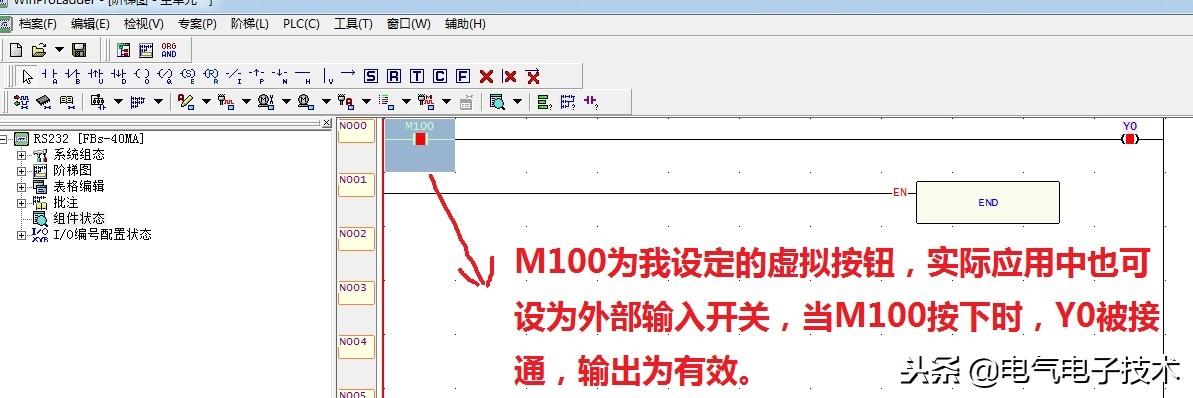

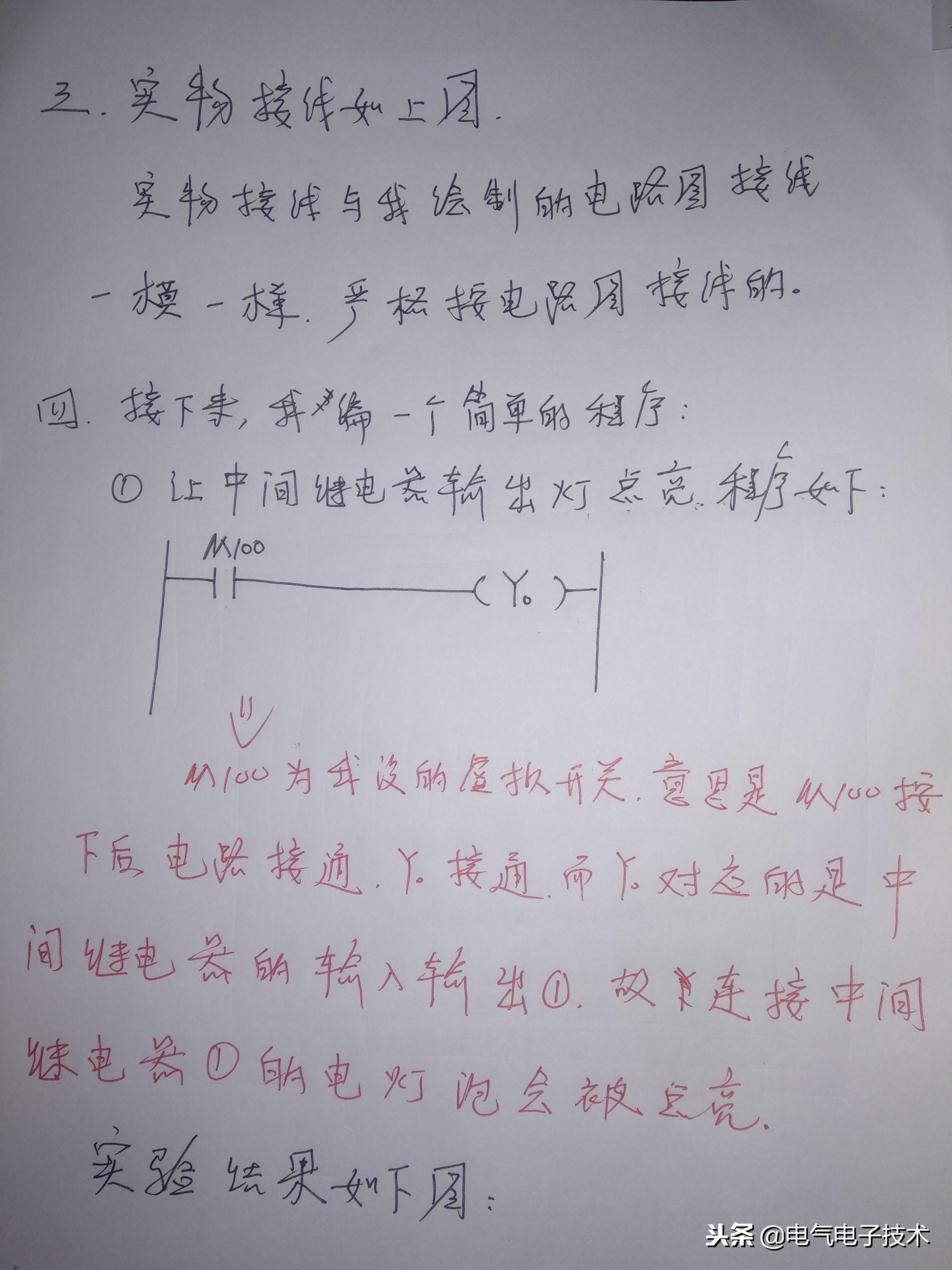

PLC编程图：

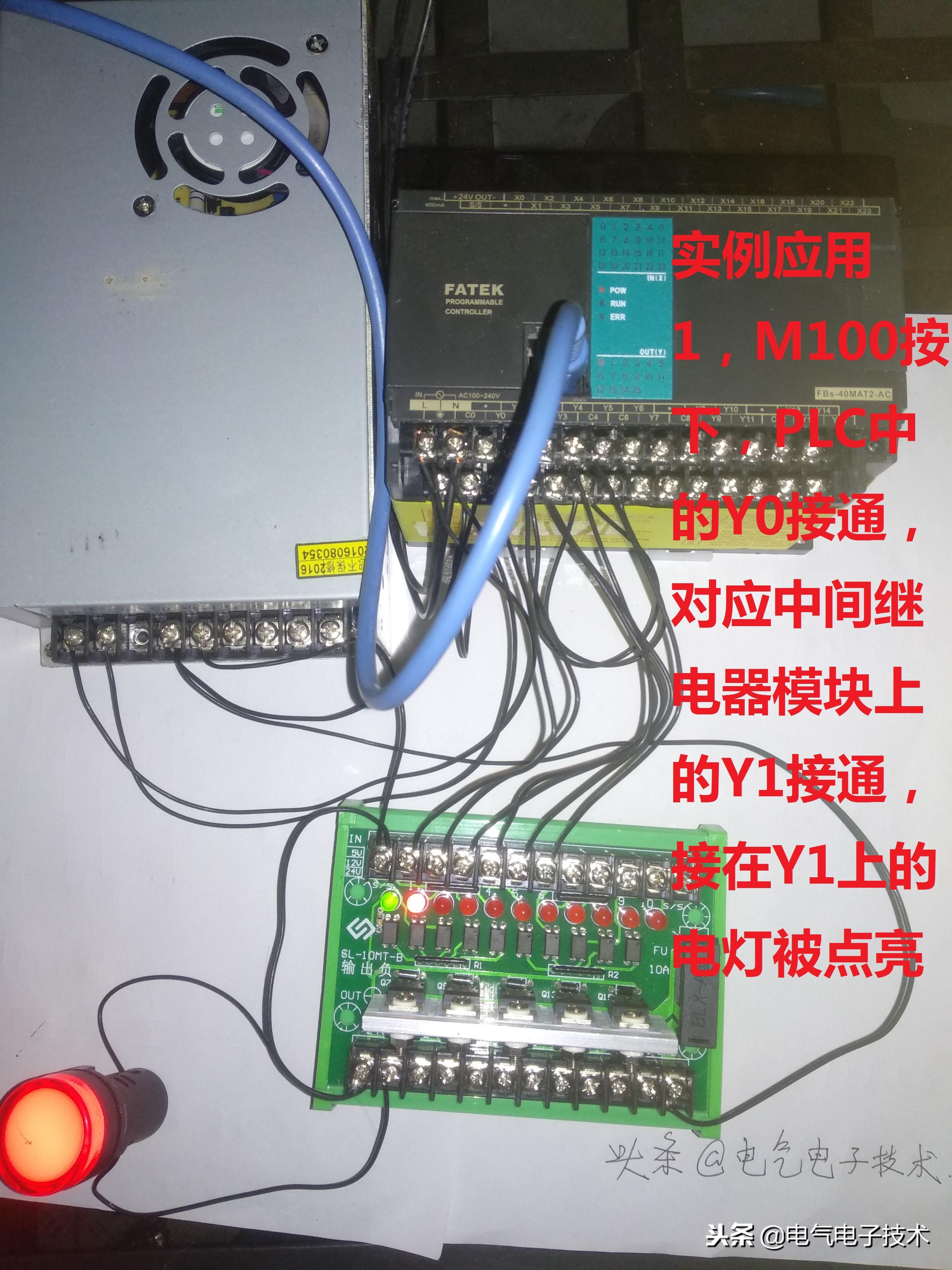

实际应用效果图1：M100为我设定的虚拟按钮，实际应用中也可设为外部输入开关，当M100按下时，Y0被接通，输出为有效。

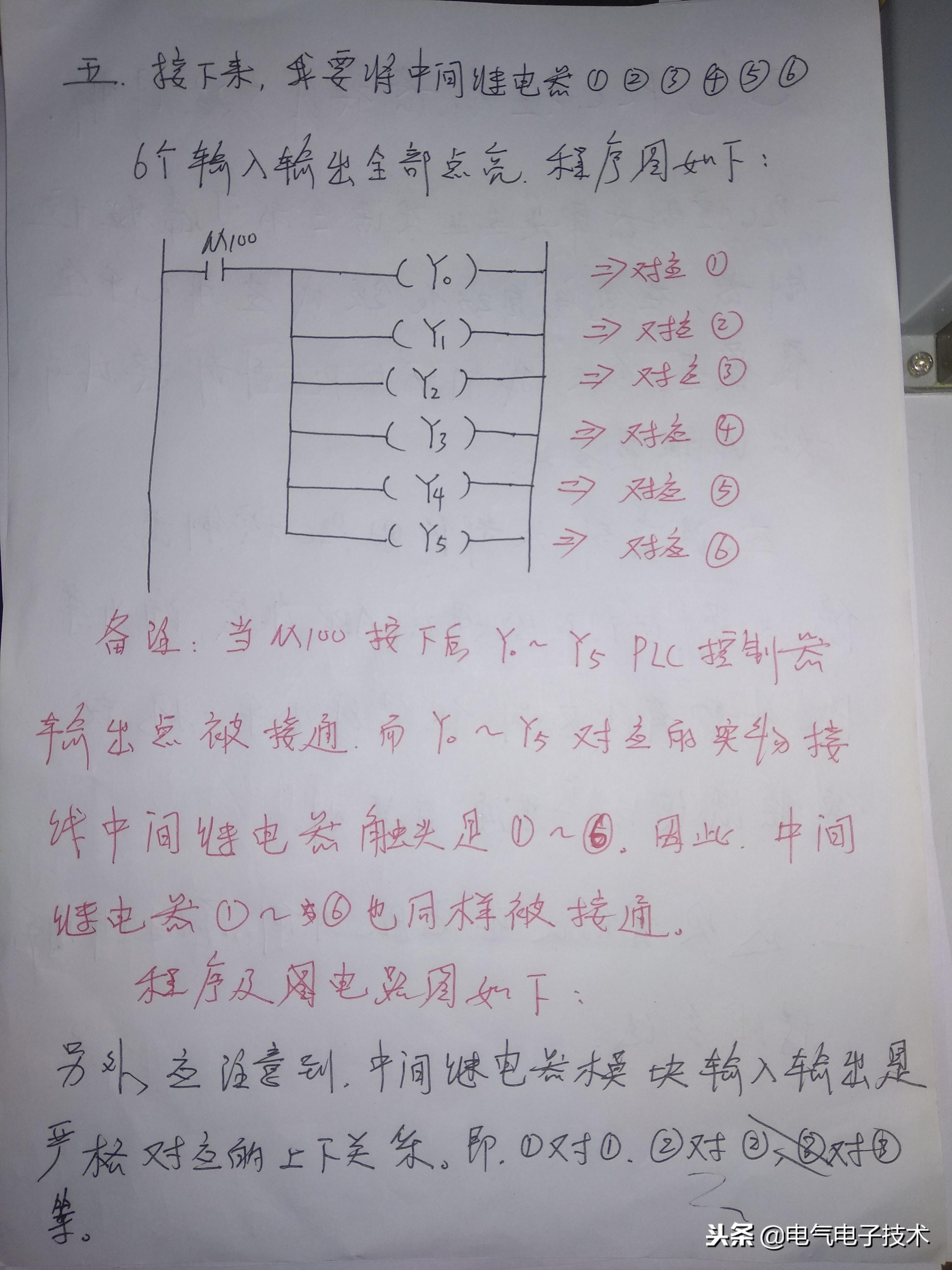

应用实例2，控制中间继电器1至6号接线端全部点亮：

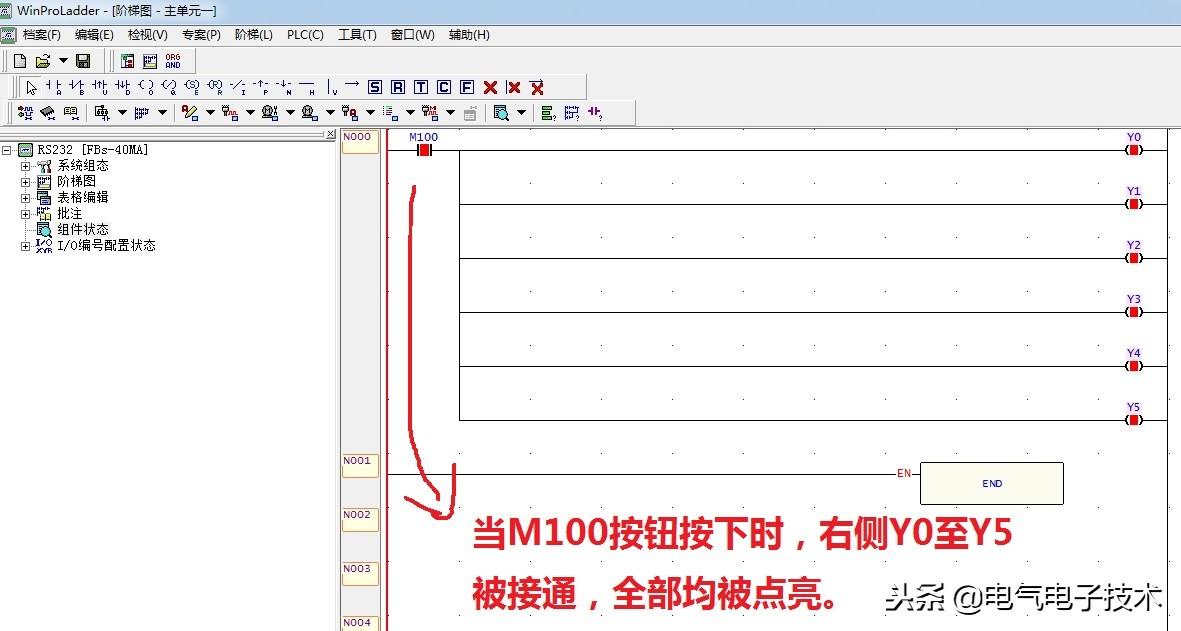

PLC程序图见下：

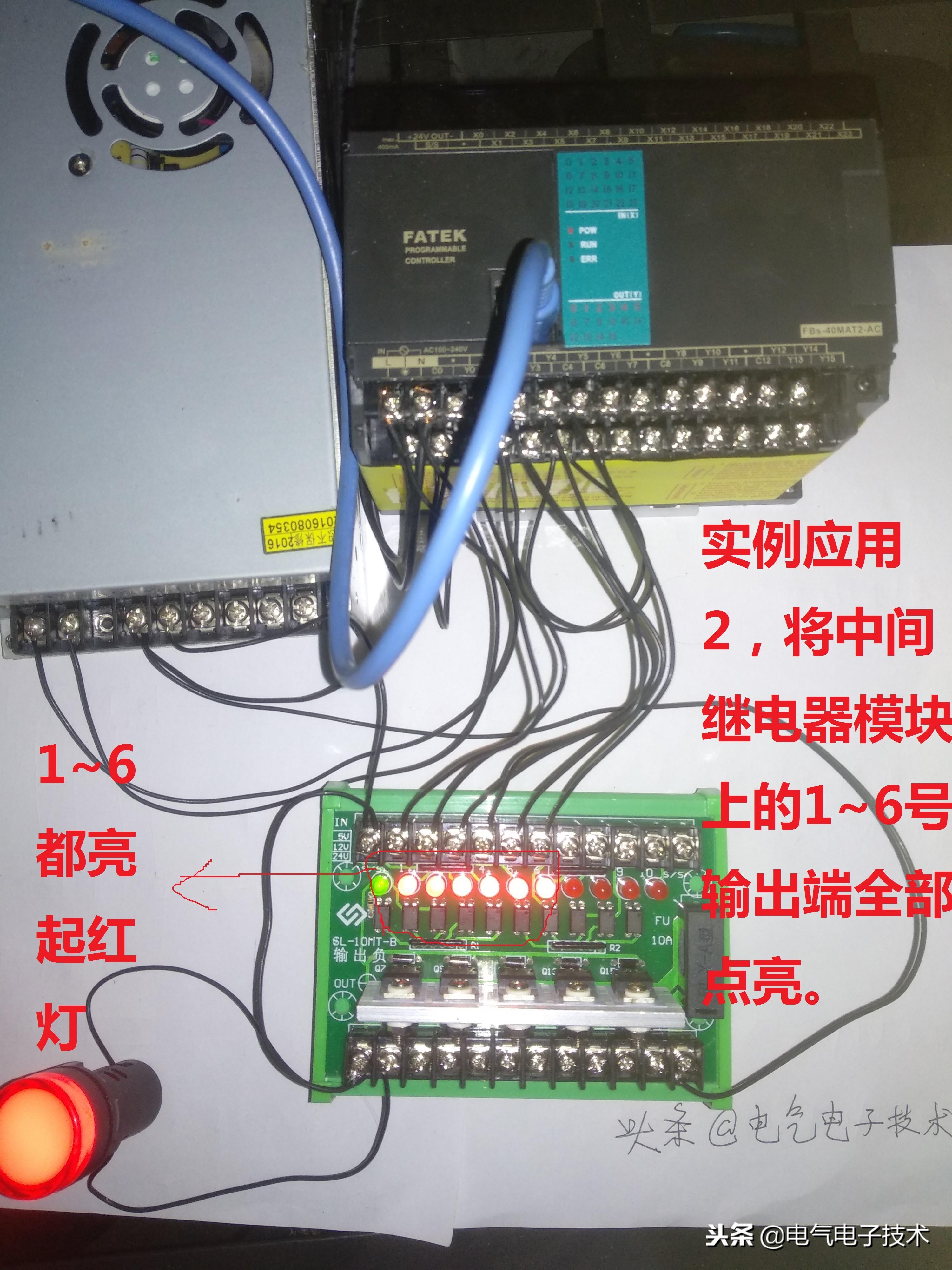

实际应用2效果图：

好了，这一节就讲到这里了，希望我的讲解能为初学者带来些知识，让学习更轻松和容易。后期我将继续创作编写电气应用的更为深一点的知识，一步一步的由浅入深，清淅讲解。

让我们慢慢的进步，在学习和工作中中不自觉的进步。

感谢你的支持和关注，谢谢~~

编程方法，三菱PLC中辅助继电器M的妙用

普通电路所使用的是一堆元器件，有交流接触器、中间继电器、热继电器、时间继电器等，那么为什么PLC一个就可以搞定呢？因为在PLC内部中有各种各样的 软元件，比如说辅助继电器（M）、定时器（T）、计数器（C）、高速计数器（C C235开始）、数据寄存器（D） 、其他，当然还有重要的输入继电器（X）和输出继电器（Y）。

PLC内部软元件

下面就介绍一下PLC内部软元件-辅助继电器M

关于辅助继电器（M），我们要了解其功能，在PLC中它的作用是内部的一个状态标志，在普通电路中就是中间继电器的角色，这么说是不是更好了解？

那么在一个PLC中到底有多少个这样的辅助继电器呢？

以三菱PLC FX3U为例

FX3U内部M点分布

在这款PLC中一共有辅助继电器8192点， 这些辅助继电器按照用途被分为了三种，分别为通用（一般）辅助继电器、保持辅助继电器、特殊辅助继电器。

通用继电器也就是一般用的继电器，在FX系列PLC中，除了输入继电器(X)和输出继电器(Y)的元件号采用八进制地址编号外，其他软元件的元件号均采用十进制 。通用辅助继电器没有断电保持功能 ，如果在PLC运行时电源突然中断，输出继电器和通用辅助继电器将全部变为OFF，若电源再次接通，除了PLC运行时为ON状态以外，其余的均为OFF状态。

在这款PLC中从M0~M499共500点 ，普通辅助继电器无断电保持功能，具体使用方法，以下图为例，最经典的就是解决双线圈的问题，如果一般指令输出时，会引起结果错误， 而使用双线圈就可以解决这个问题。

普通辅助继电器

某些控制系统要求记忆电源中断瞬时的状态 ，重新通电后需再现其状态，锁存辅助继电器可以用于这种场合。在电源中断时用锂电池保持RAM中的映像寄存器的内容 ，或将它们保存在EEPROM中，它们只是在PLC重新通电后的第一个扫描周期保持断电瞬时的状态。

在这款PLC中共有断电保持用辅助继电器M500~M1023（500点），M1024~M7679（6656点） ，为什么这款PLC有两种保持用辅助继电器呢？因为M500~M1023这500点 是可以通过编程软件进行设置变为普通继电器，而M1024~M7679 是不可以进行转换的，是专用辅助继电器！

也是以例子说明保持辅助继电器 的使用方法：

当触碰左限位X0，右驱动指令M500接通，如果突然停电，M500保持停电前状态，再次接通电源，仍然是右驱动状态 ，而一般辅助继电器，如M499就无法到达此要求。

断电保持辅助继电器

特殊辅助继电器它们用来表示PLC的某些状态，提供时钟脉冲和标志（如进位、借位标志等），设定PLC的运行方式，或者用于步进顺控、禁止中断、设定计数器等。

这款PLC中共有特殊辅助继电器M8000~M8511共512点 ，它们是预置好功能的控制继电器，同时PLC中还有特殊的数据寄存器（D），是和特殊辅助继电器辅助使用的，点数过多，功能表无法列举完全，举例说明！

如M8000~M8003，其中M8000、M8002是a点接通启动的继电器，而M8001和M8003是b点接通启动的继电器 ，下面是时序图，参照时序图是不是看得更明白

M8000在PLC RUN的情况下一直接通，也就是上电监控状态；

相反M8001是STOP状态下接通，断电监控状态。

M8002为初始脉冲接通a接点，在RUN状态下一个运行周期内ON ，一个周期过后停止，再次上电才能重新接通；

M8003为b接点接通，在PLC RUN状态下一个运行周期内OFF ，一个周期过后变为ON状态和M8002状态相反。

M8000~M8003特殊辅助继电器

以上就是三种PLC辅助继电器（M）的介绍以及使用方法，有疑问可以留言私信。
