干货分享！PLC一键启停编程实例

分享台达PLC的常见一键启停编程梯形图

根据最近网友向我我请教的一个PLC单键启停如何编写程序，PLC外部接线，一个输入信号，外部一个按钮可以控制启停的案例，，分享一些我用台达PLC 做到一个按钮按一次启动，再按一次停止，依次循环。

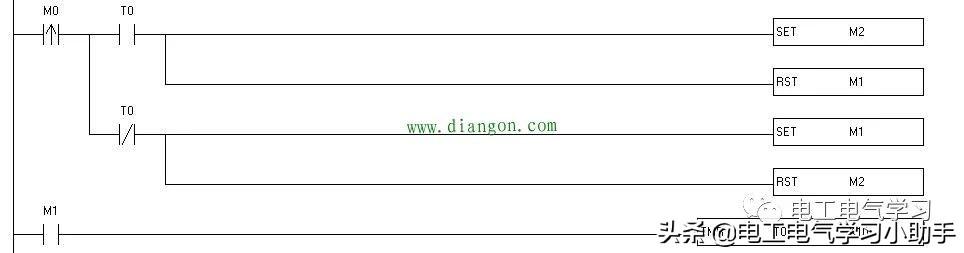

我首先分享第一个编写梯形图：

我在线仿真，第一次M0上升沿信号是，M2线圈吸合。

​ 再给一个M0上升沿信号是，M1线圈吸合。

这是整个梯形图，大家在实践中，需要吧M0更换成X0,就是PLC的输入端，把M1.M2更换成Y1,Y2的，就是PLC输出端。我之所已这样编写，是为了仿真方便，给大家演示。这个是靠时间实现的。

我首先分享第二个编写梯形图：

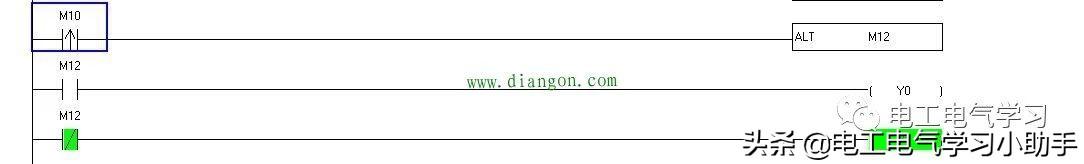

我这样用的是ALT指令，交替输出指令，这个比较简单，在我没有给M10上升沿信号的时候，是Y1是吸合的。

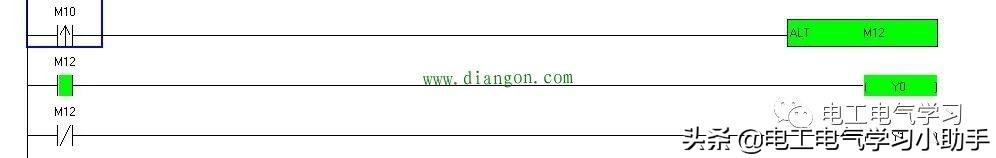

这是我给了M10上升沿信号，ALT指令输出，M12线圈吸合，然后Y0线圈吸合，Y1线圈失电。大家是实践中的时候，需要吧M10换成想X10，也就是PLC的输入信号。

我在所有的编程梯形图里用的都是上升沿编程指大家在实践中，也可以用梯形图的编程指令中下降沿和常开触点。

这个方式适合台达，三菱，信捷，汇川等编程的指令基本差不多，基本都可以这样编写就是可以实现，但是西门子不一样，这样编写不会实现，西门子需要另外一种编写方式，才可以实现。

电工学习网独家原创稿件，转载必须注明原文出处及原文链接，违者必究！

推荐阅读：三菱PLC程序的几种启停思路, 请点击下面“了解更多 ”

「PLC编程好技巧」8种“单键启停”程序，你造了么？

“PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。”

目前市场上的PLC机型很多，但其基本结构、原理相同，基本功能、指令系统、编程方法类似。因此，选择了当今最具特色和符合IEC标准的西门子S7-300/400作为背景机型论述。

在实际工作中，经常遇到这样一种题目：“用一个按钮控制电动机的启停，即第一下按按钮，电机运转，第二次按按钮，电机停止运转。”浏览了近几年各地的PLC技能比赛也多次涉及到类似问题。下面就以S7-300PLC为例，介绍七种“单键控制电机启停”PLC编程实例。

一、用SR触发器实现

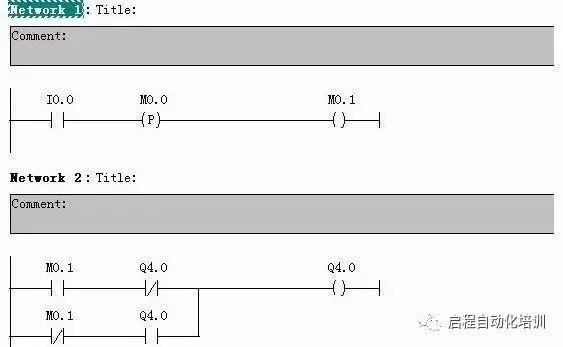

二、用逻辑判断实现

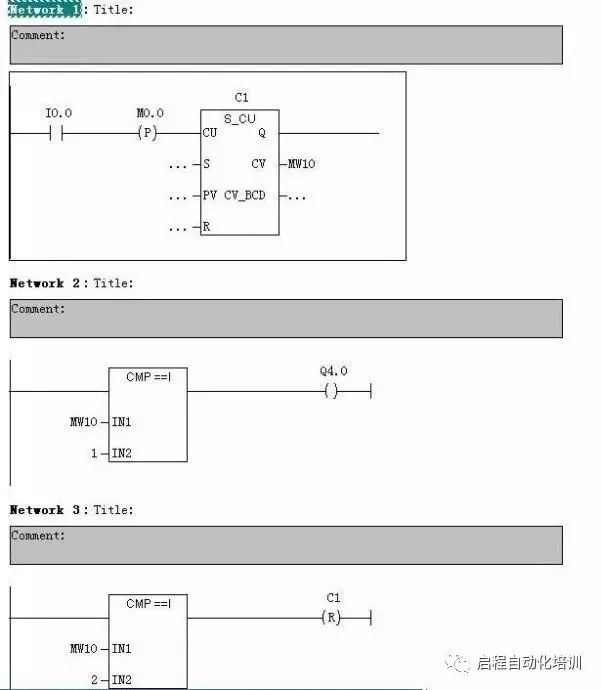

三、用计数器实现

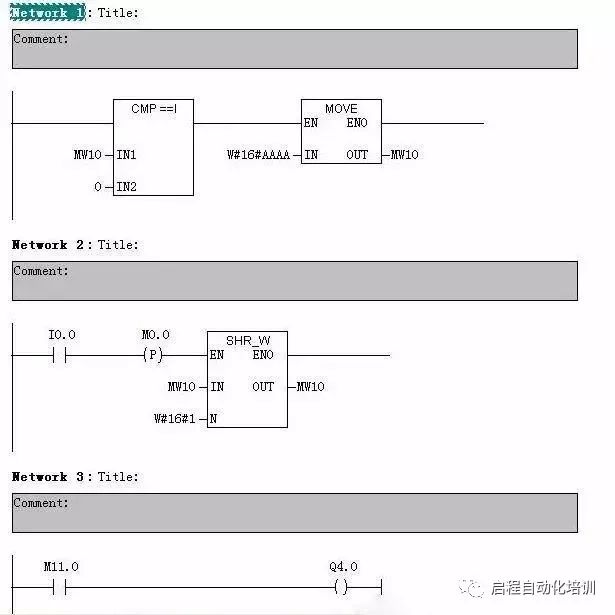

四、用字右移指令实现

五、用异或指令实现

六、用累加器指令实现

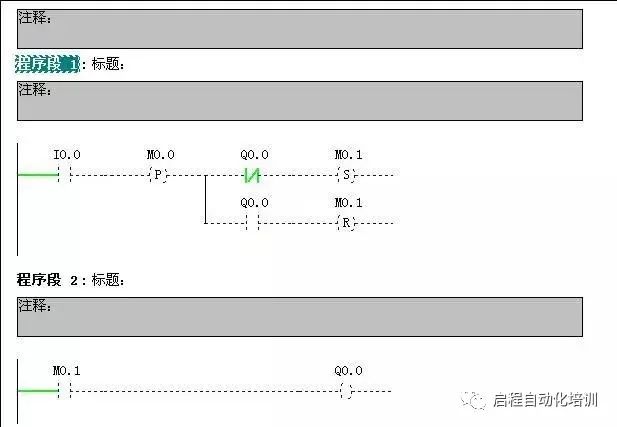

七 用S和R指令实现

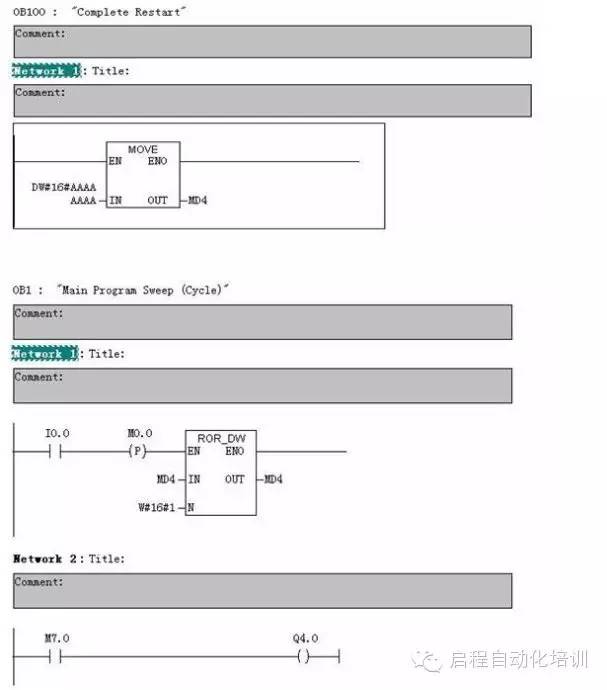

八、用双字循环右移指令实现
