PLC小白看过来！这个对你很重要

原来关注小智的还有很多是小白 ，想要了解什么是PLC，学PLC到底能带来什么，那么今天，小智给大家讲讲什么是PLC，想要学习 ，入门 的小伙伴可以了解一下，考虑一下工控行业 。

老话说得好，学习一门技能，走遍天下都不怕 。工控行业也是未来可期的趋势的热门行业哦~以下内容非常干，但是看完可以让你能了解PLC，考虑是否选择工控行业。

什 么 是 P L C

美国汽车工业生产技术要求的发展促进了PLC的产生，20世纪60年代，美国通用汽车公司在对工厂生产线调整时，发现继电器、接触器控制系统修改难、体积大、噪声大、维护不方便以及可靠性差，于是提出了著名的“通用十条”招标指标，也是PLC的特点：

1、编程方便，现场可修改程序；2、维修方便，采用模块化结构；3、可靠性高于继电器控制设备；4、体积小于继电器控制设备；5、数据可直接送入计算机；6、成本可与继电器控制设备竞争；7、输入可以是交流115V；8、输出为交流115V，2A以上，能直接驱动电磁阀，接触器等；9、在扩展时，原系统只要很小变更；10、用户程序存储器容量能扩展。

01

什么是PLC

PLC全称可编程逻辑控制（ProgrammableLogicController，简称PLC），一种具有微处理器的用于自动化控制的数字运算控制器，可以将控制指令随时载入内存进行储存与执行。可编程控制器由CPU、指令及数据内存、输入/输出接口、电源、数字模拟转换等功能单元组成。

现在工业上使用的可编程逻辑控制器已经相当或接近于一台紧凑型电脑的主机，其在扩展性和可靠性方面的优势使其被广泛应用于目前的各类工业控制领域。不管是在计算机直接控制系统还是集中分散式控制系统DCS，或者现场总线控制系统FCS中，总是有各类PLC控制器的大量使用。PLC的生产厂商很多，如西门子、施耐德、三菱、台达等，几乎涉及工业自动化领域的厂商都会有其PLC产品提供。

02

基本结构

可编程逻辑控制器实质是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机相同，基本组成如图所示。

电源用于将交流电转换成PLC内部所需的直流电，目前大部分PLC采用开关式稳压电源供电。

中央处理器(CPU)是PLC的控制中枢，也是PLC的核心部件，其性能决定了PLC的性能。中央处理器由控制器、运算器和寄存器组成，这些电路都集中在一块芯片上，通过地址总线、控制总线与存储器的输入/输出接口电路相连。中央处理器的作用是处理和运行用户程序，进行逻辑和数学运算，控制整个系统使之协调。

存储器是具有记忆功能的半导体电路，它的作用是存放系统程序、用户程序、逻辑变量和其他一些信息。其中系统程序是控制PLC实现各种功能的程序，由PLC生产厂家编写，并固化到只读存储器(ROM)中，用户不能访问。

输入单元是PLC与被控设备相连的输入接口，是信号进入PLC的桥梁，它的作用是接收主令元件、检测元件传来的信号。输入的类型有直流输入、交流输入、交直流输入。

输出单元也是PLC与被控设备之间的连接部件，它的作用是把PLC的输出信号传送给被控设备，即将中央处理器送出的弱电信号转换成电平信号，驱动被控设备的执行元件。输出的类型有继电器输出、晶体管输出、晶闸门输出。

PLC除上述几部分外，根据机型的不同还有多种外部设备，其作用是帮助编程、实现监控以及网络通信。常用的外部设备有编程器、打印机、盒式磁带录音机、计算机等。

03

工作原理

当可编程逻辑控制器投入运行后，其工作过程一般分为三个阶段，即输入采样、用户程序执行和输出刷新三个阶段。完成上述三个阶段称作一个扫描周期。在整个运行期间，可编程逻辑控制器的CPU以一定的扫描速度重复执行上述三个阶段。

在输入采样阶段，可编程逻辑控制器以扫描方式依次地读入所有输入状态和数据，并将它们存入I/O映象区中的相应的单元内。输入采样结束后，转入用户程序执行和输出刷新阶段。在这两个阶段中，即使输入状态和数据发生变化，I/O映象区中的相应单元的状态和数据也不会改变。因此，如果输入是脉冲信号，则该脉冲信号的宽度必须大于一个扫描周期，才能保证在任何情况下，该输入均能被读入。

在用户程序执行阶段，可编程逻辑控制器总是按由上而下的顺序依次地扫描用户程序(梯形图)。在扫描每一条梯形图时，又总是先扫描梯形图左边的由各触点构成的控制线路，并按先左后右、先上后下的顺序对由触点构成的控制线路进行逻辑运算，然后根据逻辑运算的结果，刷新该逻辑线圈在系统RAM存储区中对应位的状态；或者刷新该输出线圈在I/O映象区中对应位的状态；或者确定是否要执行该梯形图所规定的特殊功能指令。

当扫描用户程序结束后，可编程逻辑控制器就进入输出刷新阶段。在此期间，CPU按照I/O映象区内对应的状态和数据刷新所有的输出锁存电路，再经输出电路驱动相应的外设。这时，才是可编程逻辑控制器的真正输出。

以上就是PLC的介绍。工控先锋们，是不是当被问到什么是PLC的时候不知道怎么解释？转发这篇文章解释下你的工作到底是什么。

还有行业的小白想了解PLC行业的，看完也大概了解了什么是PLC吧！

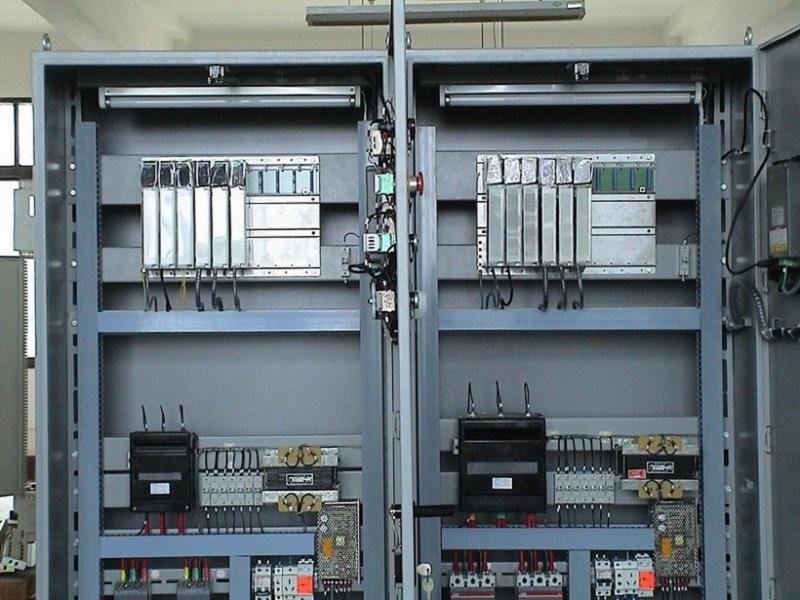

施耐德PLC控制柜

施耐德PLC的性能特点：通讯顺畅、灵活性、应用性和竞争力；以太网通信：内置以太网的40点I/O集成CPU，允许任何类型的Twido连接到以太网网桥；测量和校准：4个新的模拟I/O模块，额外的PID自校正功能；安装和调试：手持式计算机的编程和调试工具，可在连接模式下在线编辑；CANopen主站模块：适用于控制电机起动器和驱动器等开放式设备；编程连接方式：多点连接，通过以太网编程，通过蓝牙无线连接编程；扩展功能：附加ASCII协议、在线数据和程序修改，用于管理Modbus和CANopen从站的宏定义功能；计算：增加计算范围（双字用于：PLS、VFC、FC）。

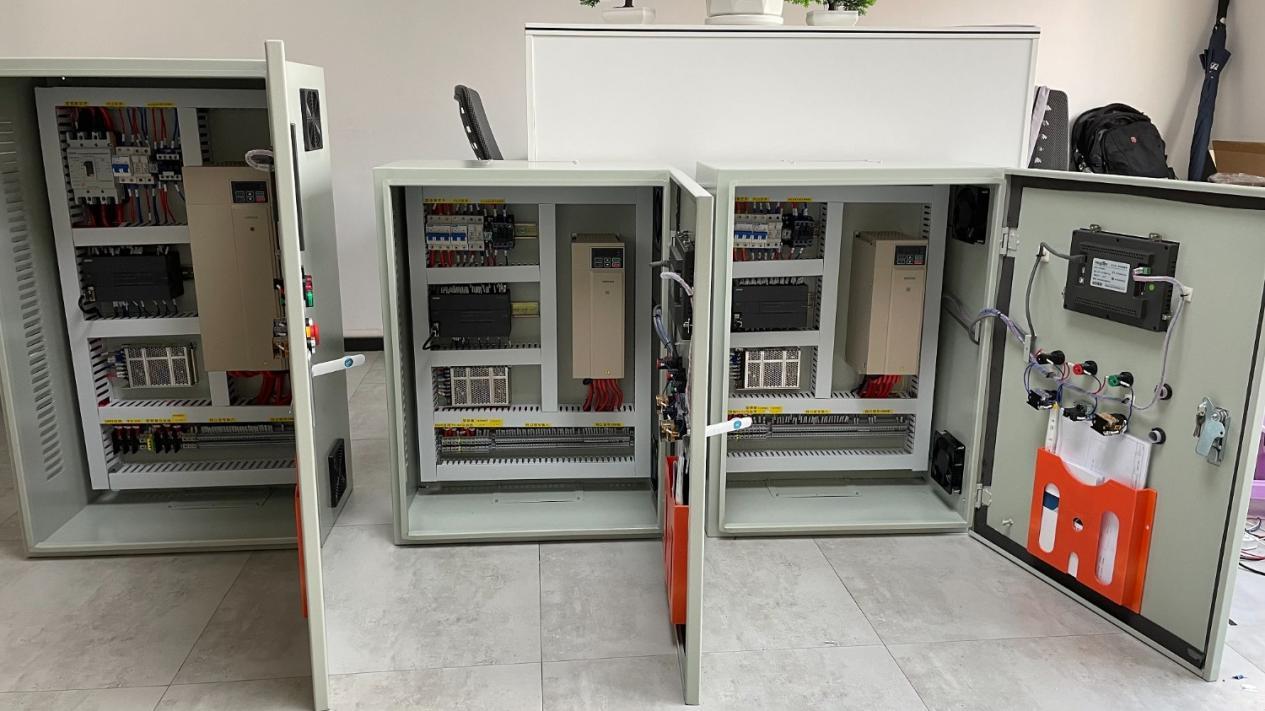

控制柜概述

PLC控制柜具有过载、短路、缺相保护等保护功能。结构紧凑，运行稳定，功能齐全。它可以根据实际控制尺寸进行组合，既可以实现单个机柜的自动控制，也可以通过工业以太网或工业现场总线网络实现多个机柜组成分布式控制系统（DSC）。PLC控制柜可适应各种尺寸的工业自动化控制场合。广泛应用于电力、冶金、化工、造纸、环境污水处理等行业。

使用条件

防护等级：IP41或IP20

环境条件：环境温度为0℃-55℃，防止阳光直射；空气的相对湿度应小于85%（无冷凝）。远离强振动源，防止振动频率为10-55HZ的频繁或连续振动。避免腐蚀性和易燃气体。

该产品保证自销售之日起一年内退款一个月，更换三个月。如果在使用终身维护服务过程中需要技术帮助，公司设立了专业的营销服务客户服务，免费为用户提供售前、售中、售后的技术咨询和安装调试指导，解决用户提出的问题。
