手机app控制PLC方案-仅限局域网

前面有视频讲到了用浏览器可以监控PLC的变量的方法，如下图所示，将PLC的IP地址192.168.10.6映射到了一个外网地址，随意一台上网的手机或者电脑都可以查看对应变量表的数值。

后面一直琢磨怎么能让手机能够控制PLC呢？web 服务器可以自定义网页，但是需要自己开发网页，我不会啊，然后就想到了用MIT APP开发APP软件，具体的使用编程有兴趣可以去试试，拖拽式，很适合没有C语言基础的小白，我不细讲了。

受限于该开发平台限制，合适使用的通讯方式只有TCP连接，PLC做服务器，app做客户端。

PLC的配置如下，开放2001端口连接

app的客户端配置

然后就是数据处理，首先是浮点数处理，因为这个开发平台是不能处理浮点数的，也没有各种进制转换，所以只有PLC那边将所用数据转成字符串形式发送，所以它只适合做简单控制处理。

如上图，将压力28.41转成字符传2841

将Q 点状态转成ON或者OFF，（这里0和1也行），后续在app处理

如下图，就是app 收到的字符传，收到内容在app后台编程截取字符加上小数点就行

部分代码如下，截取97和99开始的各两个字符，加上小数点显示即可

就把2487转成了24.87

下图就是输入输出的转态和控制开关，绿色标识为ON中，蓝色标识OFF中，也是app 接收到ON，OFF进行编程处理

开关量状态部分代码如下，接收到OFF设置背景延时为蓝，否则背景颜色为绿，（其实发送01好像节省PLC地址，我懒得改了。）

处理完读取然后是控制指令，需要如果需要设置浮点数的话，需要在app 设置字符串，然后PLC转换成浮点数，我就没搞了，浪费时间，讲下开关量控制吧。

我给每个开关设置预留一个字符位置，点击就取反，总共需要10个控制点位+一个总开关

比如SV4106对应第五个字符，SV4203对应的第8个字符位置

点击一下就取反，然后刷新数据发送

将起始符+10个开关状态+总开关状态合并合成一串字符，发送到PLC

PLC收到就是&B开头的一串字符串，如下，然后进行数据处理

PLC如下处理，手动下，链接状态正常，确认开始符后，对应字符=1就执行输出

通过以上方式就实现手机APP控制PLC，缺点是数据处理麻烦，不适合需要设置比较多参数的项目，最适合手动调试一些开关量。

还有个缺点是tcp 客户端通讯是能适用于局域网，外网是不支持的，后续研究下外网吧。

PLC如何快速用云组态webgui实现手机APP远程控制

随着移动网络技术的快速发展，以及用工紧张。通过移动手机端远程来操控设备的需求越来越多。以前做手机APP都需要程序员来实现，对编程技术要求比较高，一般小型项目定制APP成本太高。但是随着工业APP的需求急增，符合自动化行业开发需求的云组态快速发展，技术已经成熟稳定，自控工程师可以快速用云组态WEBGUI开发符合项目需求的手机APP。

WEBGUI云组态的特点：符合自动化行业工程师的开发习惯，和传统电脑组态一样，利用控件来做画面和动画布局。自控工控师无需掌握HTML5的底层知识，网络架构底层云组态都已经封装完成，工程师只需要做工艺布局，简单易上手。

下面介绍PLC如何快速实现手机APP远程控制的流程。

1、PLC要实现手机APP控制，那第一步就是需要实现PLC的控制点联网，APP能通过网络和PLC的寄存器地址实时通讯。PLC的通讯协议是工业现场协议，无法直接上传网络。这样就需要安装一个PLC远程通讯模块。巨控GRM系列PLC专用网络模块，就是这样一个产品。他的原理在盒子内部内置了各种PLC通讯协议，通过RS485\RS232\TCP网口和PLC连接，在盒子内部建立变量名和PLC的寄存器地址一一映射，这样PLC需要控制和监控的寄存器地址就变成了名称变量。

2、PLC专用网络模块，可以通过4G/有线/WIFI联网，并将变量名同步映射到云服务上，这样在云服务器后台，就会在每个模块对应的编号下同步所有变量名。这个变量名就可以供第三方软件调用读写。读写这个变量名实际就是对前端的PLC对应寄存器地址进行操作。

3、PLC寄存器对应的变量上传到云后，就可以打开云组态编写APP控制画面。首先输入对应远程模块的编号和密码，从云上自动将变量全部导入下来。

4、在云组态画面上调用变量名开发画面和做历史数据报表。云组态图片库可以导入各种图片素材，自带的图片库也有丰富的素材，客户可以做成各种适合自己项目的界面，开发简单灵活。

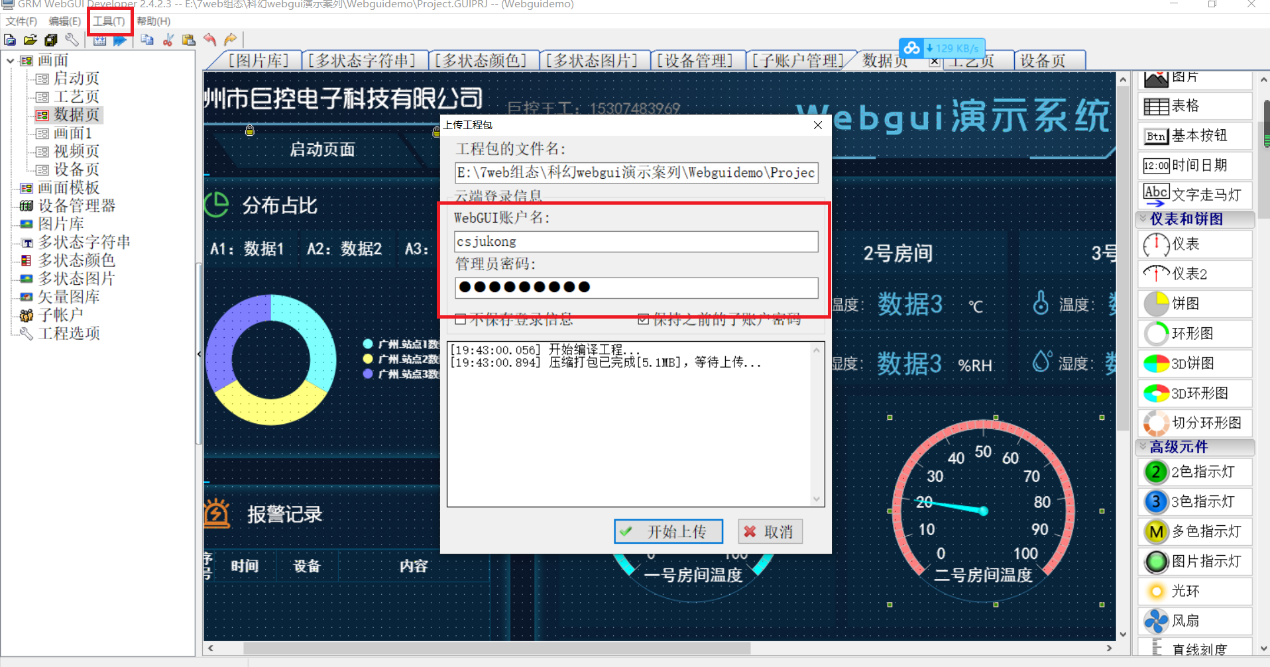

5、工程开发后，通过软件自动上传云上的对应空间账号名，云组态就开发完毕，客户即可打开APP，输入账号名和密码，就可以操作属于自己的项目的APP了。工程是可以反复修改上传的，客户可以随时修改自己的项目。
