松下FPWIN GR软件与PLC的通信连接

今天我们讲一下松下FPWIN GR软件与松下PLC FP0-C32的通信连接，通过RS232数据线进行程序的上传下载。PWIN GR软件和FP0-C32这个是比较早的PLC软件和硬件。我们需要准备以下软硬件：

松下FPWIN GR软件：

PLC编程电缆数据线（5针圆孔）USB-AFC8513，如下图：

松下FP0-C32 PLC模块：

1、我们先把硬件连接起来，将通信线的圆孔插在PLC上的通信口，要注意孔要对好，否则会把数据线的针插坏。

打开FPWIN GR软件，点击选项，选择通信设置。

4、打开我的电脑-设备管理器，查看我们通信线所占用的端口号，如下COM7口。

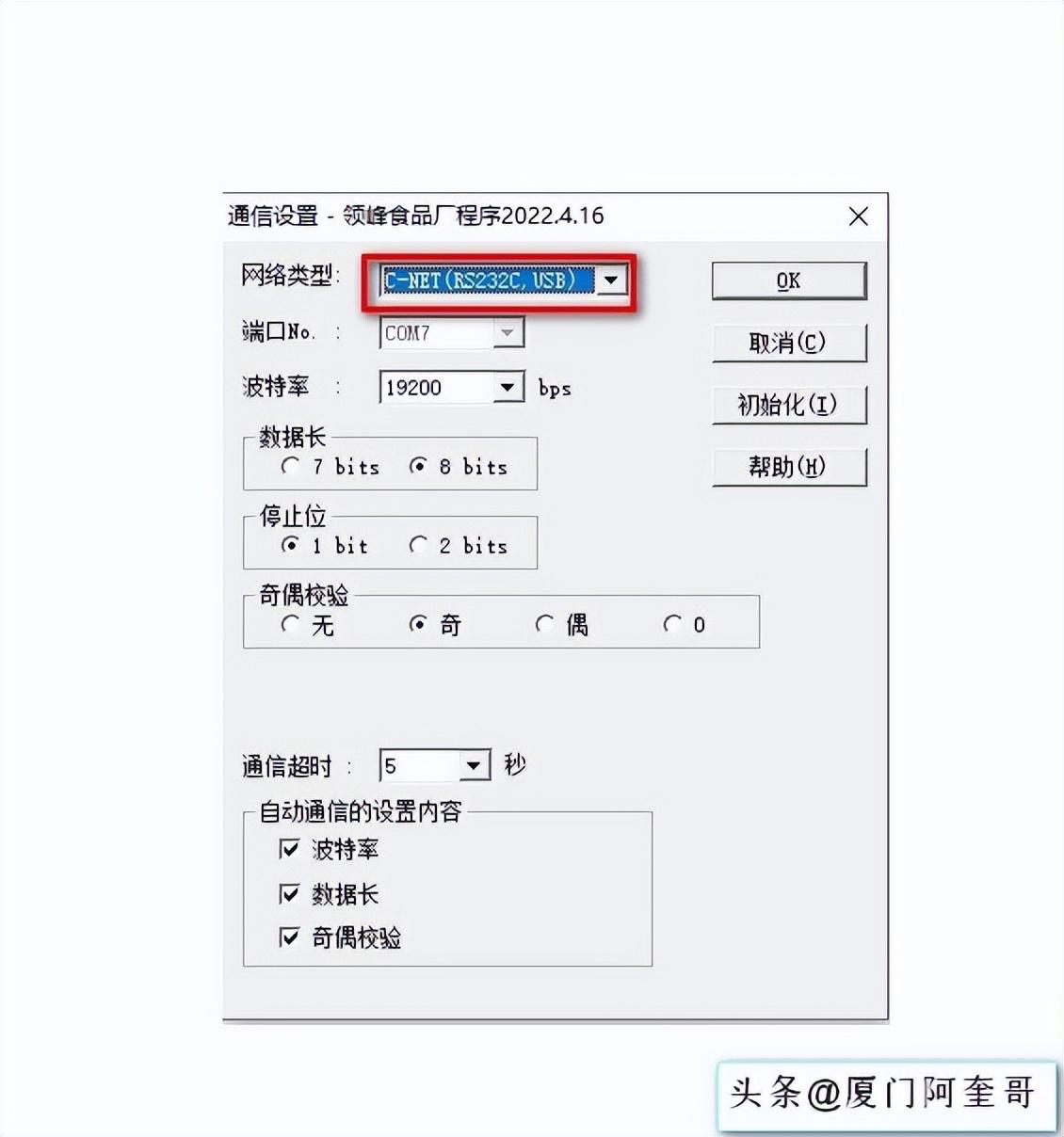

5、端口No.：选择COM7，其它默认：波特率19200，数据长8，停止位1 bits，奇偶校验奇。然后点击OK，完成设置。

6、接下来我们开始和PLC进行通信连接，进行上传下载PLC程序的操作，点击“在线切换”按钮。

7、进入在线模式，状态如下图所示，PLC软件已正常连上PLC。

8、点击“由PLC上载”按钮，可上传PLC程序。

程序正在上传时的状态。

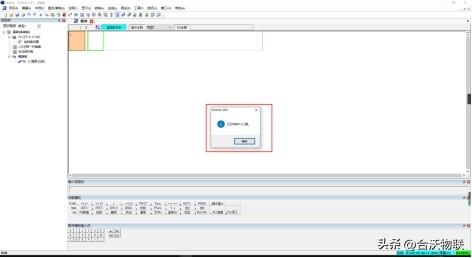

9、上传完成后，会弹出对话框提示“程序上载已经正常结束。确实要将PLC模式从PROG切换到RUN吗？”，点击“是（Y）”按钮。

10、点击“下载到PLC”按钮，开始进行PLC程序的下载操作。

程序正在下载时的状态

11、至此我们完成了松下PLC的通信连接、程序的上传和下载操作。

如何远程编程调试Panasonic松下PLC？

在工业自动化领域，PLC（可编程逻辑控制器）扮演着至关重要的角色。随着技术的发展，远程编程调试PLC已成为一种趋势，极大地提高了工作效率和灵活性。HiWoo Box作为一款工业物联网关，为远程编程调试Panasonic松下PLC提供了高效、安全的解决方案。接下来，我们将详细探讨HiWoo Box如何实现远程编程调试Panasonic松下PLC的原理、方法及其价值。

一、远程编程调试Panasonic松下PLC的原理是什么？

远程编程调试Panasonic松下PLC的原理主要基于网络通信技术和远程访问技术。通过网络连接，工程师可以在远程电脑上对PLC进行编程和调试，无需亲自到现场操作。这一过程中，数据通过特定的通信协议进行传输，确保指令的准确执行。

在远程编程调试过程中，安全性是至关重要的。因此，通常会采用加密通信、身份验证等安全措施，防止数据泄露和非法访问。同时，为了确保远程连接的稳定性和可靠性，还需要考虑网络带宽、延迟等因素，以避免因网络问题导致的编程调试失败或数据丢失。

二、HiWoo Box作为PLC网关，如何实现远程编程调试Panasonic松下PLC？

HiWoo Box作为工业物联网关，为远程编程调试Panasonic松下PLC提供了强大的支持。以下是HiWoo Box实现远程编程调试Panasonic松下PLC的主要步骤：

设备连接与配置： 首先，将HiWoo Box与Panasonic松下通过以太网或其他支持的通信接口连接起来。然后，根据HiWoo Box和Panasonic松下PLC的通信协议，配置相应的网络参数和通信参数。

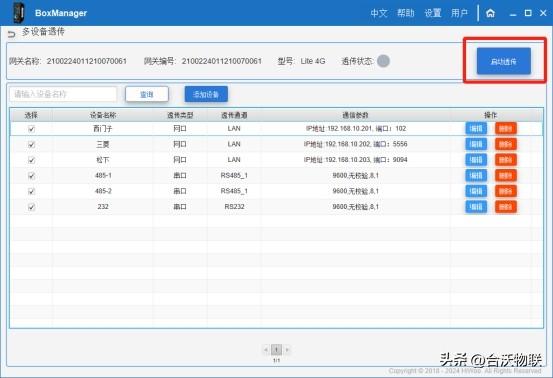

建立VPN透传连接： VPN（虚拟私人网络）透传是一种通过在公共网络上建立加密通道的技术，使得远程操作端能够安全地访问PLC设备。HiWoo Box支持VPN透传功能，可以轻松地建立从远程操作端电脑到PLC设备的安全通信通道。

通信协议适配： HiWoo Box支持多种通信协议，可以与Panasonic松下PLC进行无缝对接。通过适配PLC的通信协议，HiWoo Box能够确保数据的正确传输和指令的准确执行。

数据传输与转发： HiWoo Box实时采集PLC的运行数据，并将其传输到远程电脑上。同时，它还将远程电脑上的编程和调试指令转发给PLC，实现远程操作。

远程编程与调试： 工程师在远程电脑上使用专门的编程软件对Panasonic松下PLC进行编程和调试。通过HiWoo Box的转发功能，这些操作可以实时作用于PLC，实现远程编程调试的目的。

安全与权限管理： HiWoo Box提供了丰富的安全管理和权限控制功能。它可以通过身份验证、访问控制等手段确保远程编程调试的安全性。同时，它还支持对不同用户进行权限设置，确保只有授权用户才能进行远程操作。

样机申请 https://www.hiwooiot.com/h-col-158.html?statId=62

三、远程编程调试Panasonic松下PLC有什么价值？

远程编程调试Panasonic松下PLC的价值主要体现在以下几个方面：

提高工作效率： 通过远程编程调试，工程师无需亲自到现场进行操作，节省了大量时间和精力。他们可以随时随地通过网络进行编程和调试工作，提高了工作效率。

降低维护成本： 传统的PLC编程调试方式需要工程师到现场进行操作，涉及交通、住宿等费用。而远程编程调试则减少了这些费用支出，降低了维护成本。此外，通过远程调试，工程师可以及时发现和处理潜在问题，避免了因设备故障导致的生产停机和维修费用。

增强系统安全性： VPN透传等安全措施确保了远程编程调试过程的安全性。通过加密通信和身份验证等技术手段，可以有效防止数据泄露和非法访问，保护了企业的核心技术和商业秘密。

优化生产流程： 通过远程编程调试，工程师可以实时了解PLC的运行状态和性能数据，根据生产需求进行程序优化和调整。这有助于提高生产效率、降低能耗和减少废品率，为企业创造更大的经济效益。

促进技术创新和人才培养： 远程编程调试为技术创新和人才培养提供了便利条件。工程师可以通过远程协作和分享经验来推动技术创新，同时也可以通过实践和学习提升自己的专业技能水平。

综上所述，HiWoo Box作为一款工业物联网关，在远程编程调试Panasonic松下PLC方面发挥着重要作用。通过利用其强大的功能和优势，企业可以实现高效、安全、便捷的远程编程调试工作，推动工业自动化系统的智能化升级和发展。
