PLC编程常用软元件

大家好，今天继续给大家分享PLC的小知识。在PLC的编程语言中，要涉及X、Y、M、S、T、C等多种PLC内部的编程元件，这些元件并不表示实际的物理器件，只表示存储器单元的状态，单元状态为“1”，相当于元件接通；单元状态为“0”，则相当于元件断开。因此，我们称为这些编程元件为“软元件”。

1.输入继电器（x）

输入继电器用来接收外部输入的开光量信号，它通过PLC设备上的输入端子与外部设备相连接。输入端子采用8进制方式进行编码。

2.输出继电器（Y）

输出继电器的作用是输出程序运行的结果，并通过输出端子控制外部负载，它也是采用8进制编码。

3.辅助继电器（M）

辅助继电器相当于继电器控制系统中的中间继电器，其用法与输入继电器类似，都是只能由程序驱动，不同的是：输出继电器是用来驱动外部负载的，而辅助继电器不能驱动外部负载。

辅助继电器通常可分为3类，通用型、断电保持型、特殊用途型。

4.状态继电器

状态继电器是用于编制顺序控制程序的状态标志，可分为5种类型：

初始状态继电器：S0~S9；

回原点状态继电器：S10~S19；

普通状态继电器：S20~S499；

断电保持状态继电器：S500~S899；

报警状态继电器：S900~S999。

状态继电器在顺序控制中主要配合步进指令(STL) 使用，当不使用步进指令时，状态继电器也可作为辅助继电器来使用。

5.定时器(T)

FX2N系列PLC定时器共有256个(T0~T255) ，当定时器线圈得电时，定时器从0开始计数，当计数值等于设定值时，定时器常开触点动作。

定时器对应的时钟脉冲有100ms、10ms、1ms 3种。定时器分为普通定时器和积算定时器(又称失电保持定时器)。

6.计数器(C)

FX2N系列PLC计数器共有256个(C 0~C 255) ，其功能是对内部元件X、Y、M、TC的信号进行计数。计数器从0开始计数，计数端每来一个脉冲计数值，则计数器就加1，当计数值与设定值相等时，计数器的触点动作。

计数器可分为普通计数器、双向计数器、高速计数器3类。

7.数据寄存器(D)

数据寄存器用来存储PLC进行输入输出处理、模拟量控制、位置量控制时的数据和参数。FX2N系列PLC共有8256个(D 0~D 8255) ，数据寄存器，可分为普通型、失电保持型和特殊型3种。

8.变址寄存器(V、Z)

变址寄存器是一种特殊用途的数据寄存器，相当于计算机中的变址寄存器，用于改变件的编号(变址)。V为高位。变址寄存器都是16位寄存器，需要进行32位操作时，可将V、Z串联使用，Z为低位，V为高位。

9.常数(K、H)

常数(K、H)通常用来表示定时器或计数器的设定值和当前值。十进制常数用K表示，如常数123表示为K123。十六进制常数则用H表示，如常数345表示为H159。

10.指针(P、I)

指针用来指示分支指令的跳转目标和中断程序的入口标号。可分为分支指针、输人中断指针、定时中断指针和计数中断指针。其中分支指针用来指示跳转指令(CJ) 的跳转目标或子程序调用指令(CALL) 调用子程序的人口地址；中断指针可作为中断程序的入口地址标号。

PLC图片

三菱工程师：干货软元件助你快速上手PLC，解析必学要点

今天依旧是给大伙带来PLC软元件的知识要点，之前也分享了几篇关于软元件，都是按照学习进度来的，没看过的可以去看看哦！现在就来进入此次要讲解的干货啦！

数据寄存器（D）

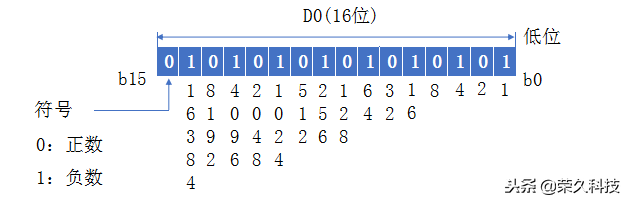

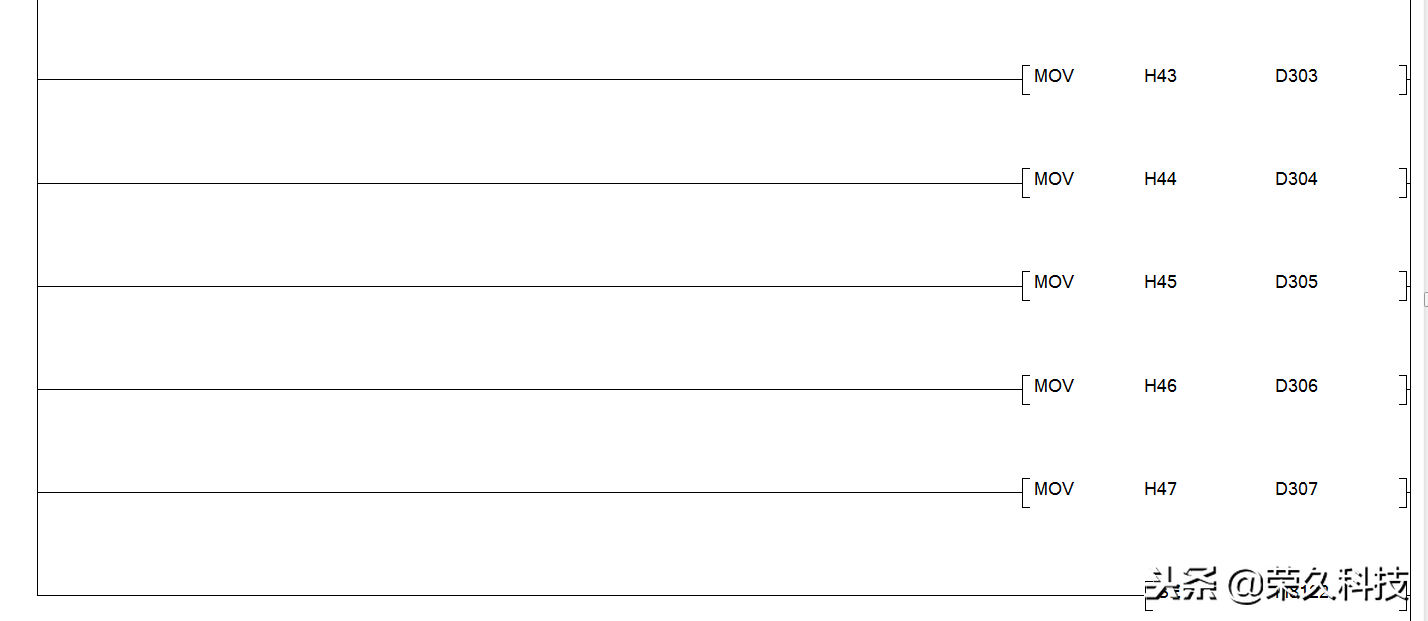

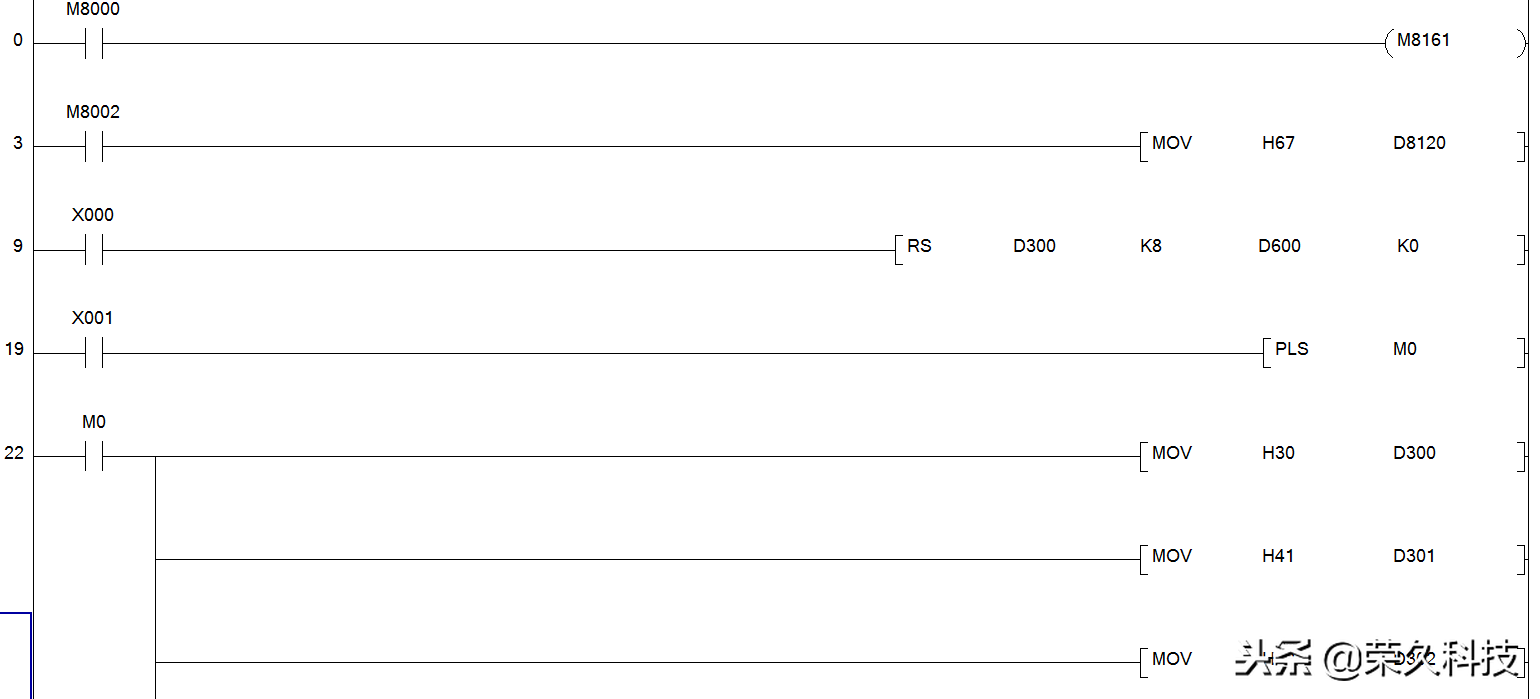

数据寄存器是用来存放数据的软元件，其表示符号位D,按十进制编号。一个数据寄存器可以存放16位二进制数，器最高位（符号位为0：正数；符号位为1：负数），一个数据寄存器可以存放-32768~+32767范围的数据。16位数据寄存器的结构如下：

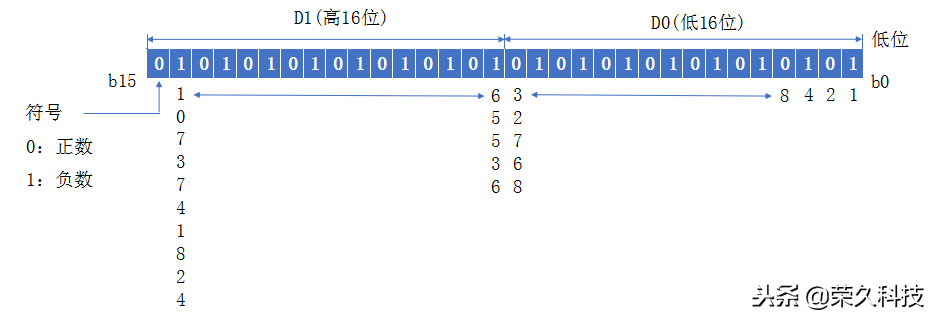

两个相邻的数据寄存器组合起来可以构成一个32位的数据寄存器，能存放32 位二进制数，其最高位为符号位（0——正数；1——负数），两个数据寄存器组合构成的32 位数据寄存器存放-2147483648~+ 2147483647范围的数据。32位数据寄存器的结构如下：

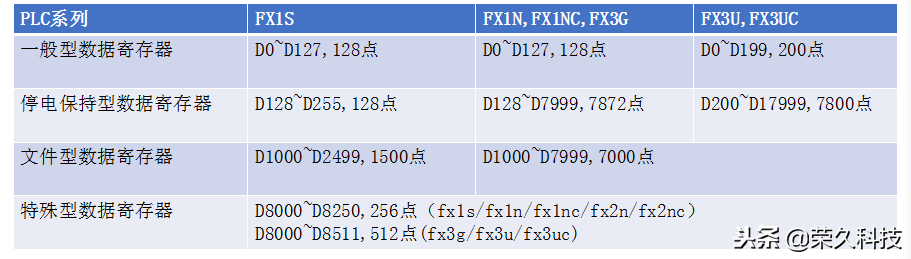

三菱FX系列PLC的数据寄存器可分为一般型、停电保持型、文件型和特殊型数据寄存器。三菱FX系列PLC的数据寄存器点数如下表所示

(1)一般型数据寄存器

当PLC从RUN模式进入STOP模式时，所有一般型数据寄存器的数据全部清0，如果特殊辅助继电器M8033为ON，则PLC从RUN模式进入STOP模式时，一般型数据寄存器的值保持不变，程序中未用的定时器和计数器可以作为数据寄存器使用。

(2)停电保持型数据寄存器

停电保持型数据寄存器具有停电保持功能，当PLC从RUN模式进入STOP模式时，停电保持型寄存器的值保持不变。在编程软件中可以设置停电保持型数据寄存器的范围。

(3)文件型寄存器

文件寄存器用来设置具有相同软元件编号的数据寄存器的初始值。PLC上电时和由STOP转换至RUN模式时，文件寄存器中的数据被传送到系统的RAM的数据寄存器区。在 GX Developer软件的“FX参数设置”对话框，切换到“内存容量设置”选项卡，从中可以设置文件寄存器容量(以块为单位，每块500点)。

(4)特殊型数据寄存器

特殊型数据寄存器的作用是用来控制和监视PLC内部的各种工作方式和软元件，如扫描时间，电池电压等，在PLC上电和由STOP转换至RUN模式时，这些数据寄存器会被写入默认值。

变址寄存器（V、Z）

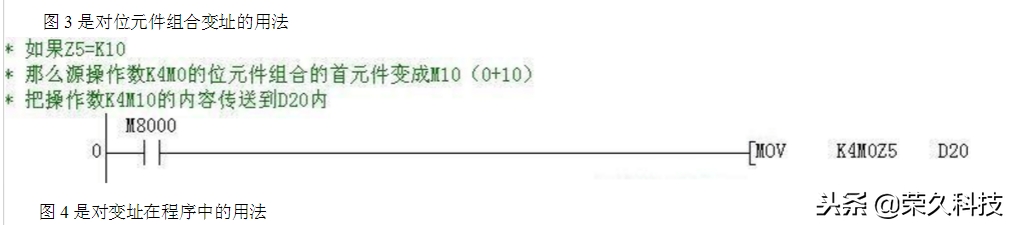

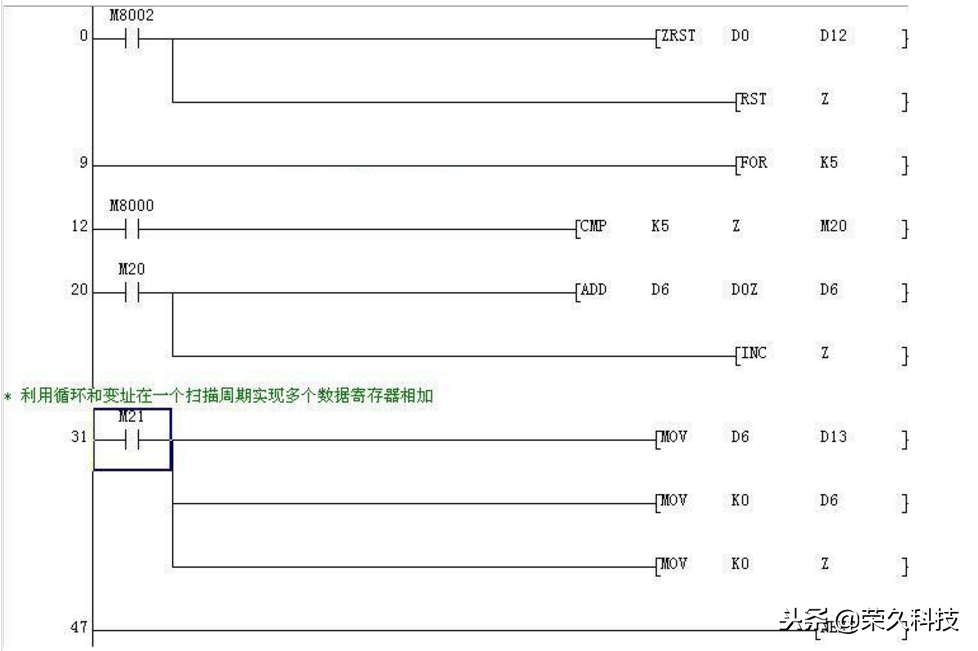

三菱FX系列PLC有 V0~V7 和 Z0~Z7 共十六个变址寄存器，它们都是16位寄存器，变址寄存器V、Z实际上是一种特殊用途的寄存器，其作用是改变元件的编号（变址），例如V0=5，若执行D20V0,则实际被执行的元件为D25，（D20+5）。变址寄存器可以像其他数据寄存器一样读写，需要进行32位读写时，可将V、Z串联使用（Z为低位，V为高位）。
