PLC工程师技能考核，使用PLC控制“十字交通路口红绿灯”程序

一次集团公司的技能比武的感慨

戒躁

事情是这样的。集团公司组织技能比武，考核的题目是PLC控制系统的设计。作为公司的老员工，分公司老板点名让我去参加。

首先介绍一下我公司前身是隶属于中国人民解放军陆军铁道兵。铁道兵第一师1948年7月组建。1950年11月参加抗美援朝，1953年11月回国。1950年8月，铁道兵团进行缩编，正式成立铁道兵团第一师，辖第1、第11桥梁团和第21线路团。在1984年1月改编为铁道部第十一工程局，1999年更名为中铁十一局集团。

笔者在2012毕业于石家庄铁道大学桥梁施工专业毕业，铁道大学属于省部共建、铁路重点高校，遇水架桥、逢山开路。

毕业后我和我同学都分布在祖国的大好河山贡献自己的聪明才智。毕业应聘那会儿中铁十一局下属中铁十一局集团电气化局有限公司来我校招聘我有幸通过两轮面试。经过现场两个年的摸爬滚打也成长为了公司的技术骨干，这次有幸代表分公司参加集团公司的PLC控制系统的设计比武大赛。

控制要求是设计“十字交通路口红绿灯”程序。

控制要求：

按下启动按钮，信号灯开始工作，按下按钮，信号灯停止工作。

按下启动按钮，首先东西向亮灯25秒后、闪烁3秒，然后东西向亮黄灯2秒，30秒后东西向亮红灯。

东西向30秒后，南北向亮绿灯25秒后，闪烁3秒，然后亮2秒黄灯，然后30秒后亮红灯。

当南北向亮完红灯后，东西向再亮绿灯，60秒为一个周期，往复循环。

根据控制要求先进行硬件接线：

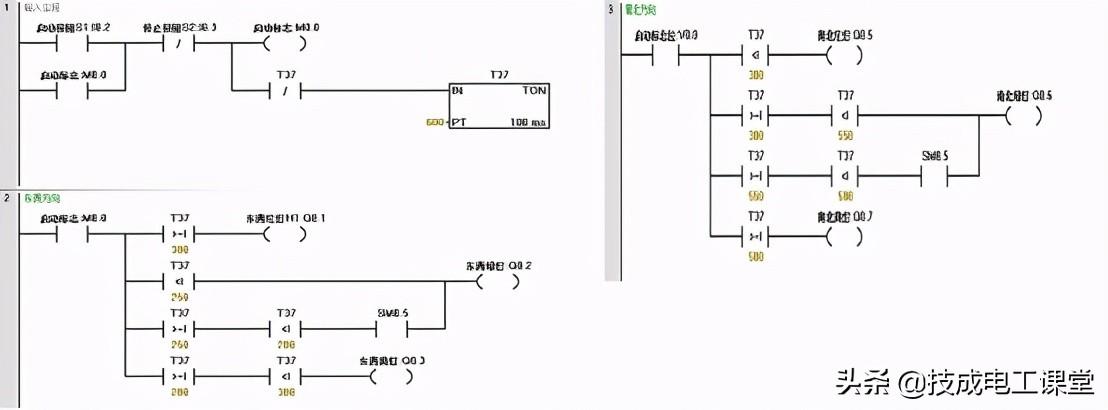

程序设计：

因为60秒为一个循环，所以这里可以用到定时器指令。其次根据控制要求用比较指令更加直观、方便。

思路总结：

首先接到这个题目还是为之一颤，感觉无从下手。但是转念一想让自己冷静下来，同步画顺序功能图，捋清楚控制的逻辑要求。选用比较指令与定时器指令。轻松完成本次技能比武，经过验证程序获得现场裁判组一致好评。综合总成绩获得集团公司技能能手二等级的好成绩。也不惘然公司领导的栽培。

说到PLC程序设计这块，个人觉得还是要冷静沉着，先有框架再进行编程。切不可一上来就大刀阔斧的敲键盘。

下面小编就把整理好的三菱、西门子最经典的案例编程源程序，送给各位，希望能对大家有所帮助~

117个三菱PLC例程

内容过多，仅展示部分

777个西门子PLC例程

内容过多，仅展示部分

29例PLC经典编程案例

内容过多，仅展示部分

领取894个三菱、西门子PLC例程

附赠PLC经典源程序29个（含编写教程）

(技成培训网原创，作者：游友锋，未经授权不得转载，违者必究)

PLC编程-典型例程红绿灯控制

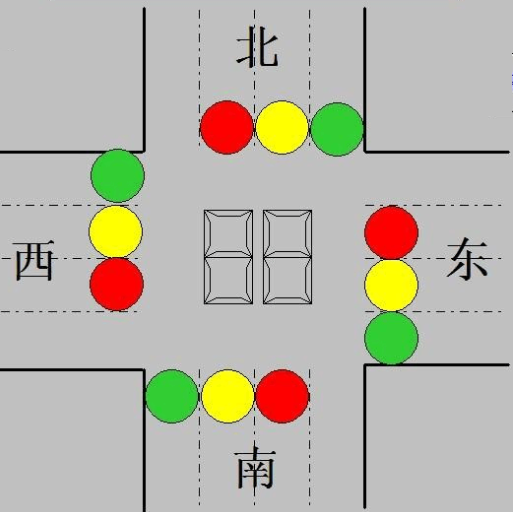

使用PLC实现十字路口红绿灯控制，是PLC控制中非常经典的控制案例。如下所示为路口红绿灯示意图：

十字路口红绿灯示意图

控制功能

信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始工作，且先南北红灯亮，东西绿灯亮。当启动开关断开时，所有信号灯都熄灭。

控制流程

南北红灯亮维持25秒，在南北红灯Y2亮的同时东西绿灯Y3也亮，并维持20秒。到20秒时，东西绿灯Y3闪亮，闪亮3秒后熄灭。在东西绿灯Y3熄灭时，东西黄灯Y4亮，并维持2秒。到2秒时，东西黄灯Y4熄灭，东西红灯Y5亮，同时，南北红灯Y2熄灭，绿灯Y0亮。东西红灯Y5亮维持30秒。南北绿灯Y0亮维持20秒，然后闪亮3秒后熄灭。同时南北黄灯Y1亮，维持2秒后熄灭，这时南北红Y2灯亮，东西绿灯Y3亮。周而复始。

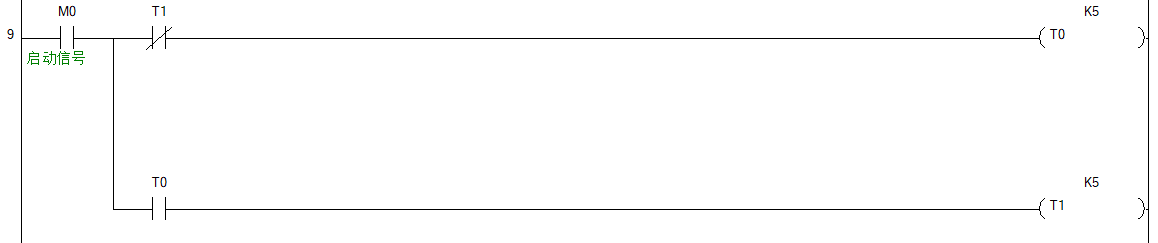

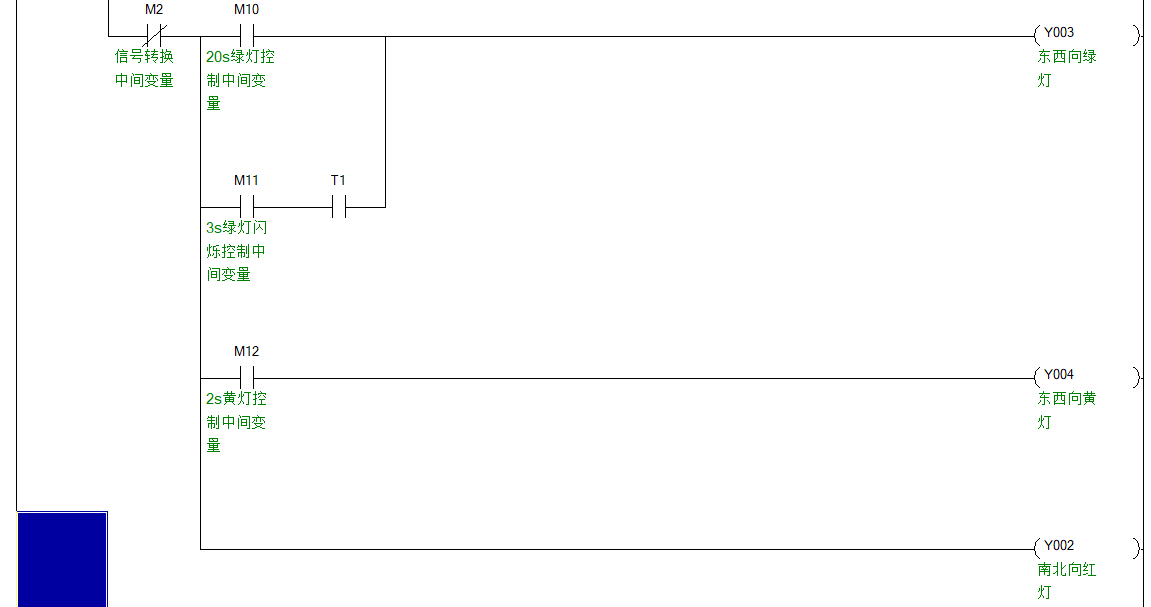

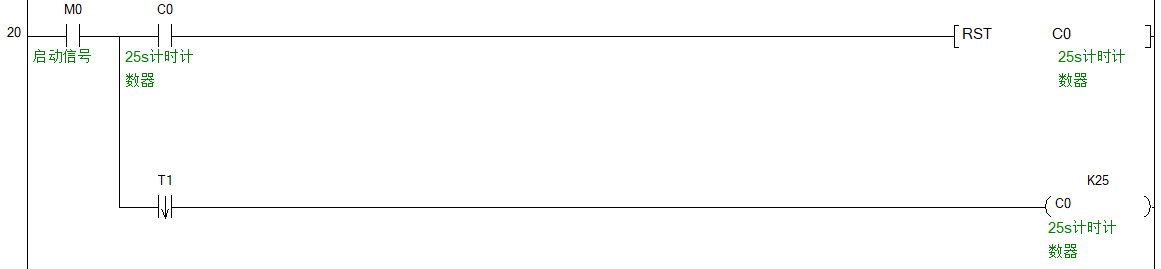

程序示例
