西门子博途S1200连接称重模块，我觉得是西门子最简单的称重方式了。大家将例子程序下载回去，只需要改动几个地方下载就可以使用，然后把触摸屏程序下到触摸屏里就可以校称，而且西门子已经将这些操作做的非常简单易懂了，我只不过是借花献佛。但大家需要注意的是，和S7-200/S7-300一样，它同样也有个单独的校称软件叫SIWAREX-V7，但是在网上找不到这个软件，这个软件可能是被西门子下架了，大家如果校称的话需要使用触摸屏，或者深度理解程序去程序里校称。

首先我们称重示意图

S1200使用的称重模块叫WP231，WP231可以与S1200一起配合使用，也可以单独使用，需要将WP231的拨码按要求拨到位置。

我的 PLC，S1200中最高端的

WP231称重模块

解压例子程序。

按照手里的设备打开一个例子程序（西门子还是很贴心的）

双击

打开后是这样的

更换当前CPU，我手里的是1217

这个地址需要和程序里的对应

例子程序OB1里的指令，这个地址和上图对应

下载

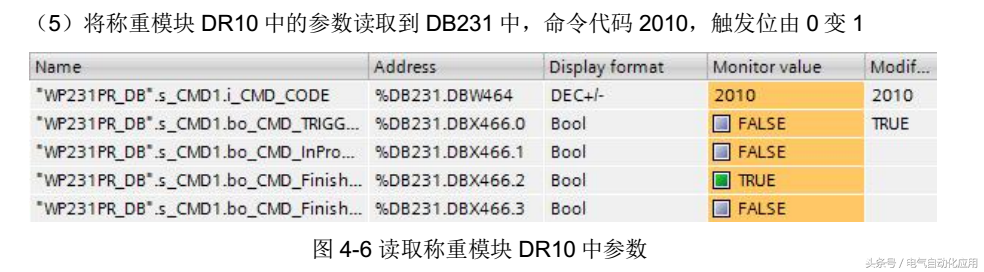

这个地址就是称的实际读数，DB231.DBD492

然后我们进行校称，大家如果有触摸屏的话就将触摸屏程序下载进去，然后直接在触摸屏上操作即可，操作比较简单我就不在文章里说了，操作方法在我的打包文件里，大家也可以去西门子官网下载。

我们说下没有触摸屏的方法吧，那就是直接在程序里校称。其实使用方法打包文件里也有，不爱看的也可以留下邮箱。

好吧，不用你们说，这篇文章我承认我是西门子的搬运工，不过希望大家能学会。

过段时间开始讲PLC，已西门子为主，中间会穿插台达，欧姆龙，三菱，大家想学哪款？给我留言。

（如果喜欢这篇文章，请点赞并关注，更多原创的工业应用以及PLC学习的文章等着你）

打开你的博途，连上你的PLC，现在开始教你完成S7-1500与1200通信

一步步教你使用博途平台，完成西门子最风行的两款PLC——S7-1500（1515 CPU）与S7-1200（1214 CPU）之间通信，有两种方法：S7通信和开放式用户通信。

01

1515与1214 S7通信:

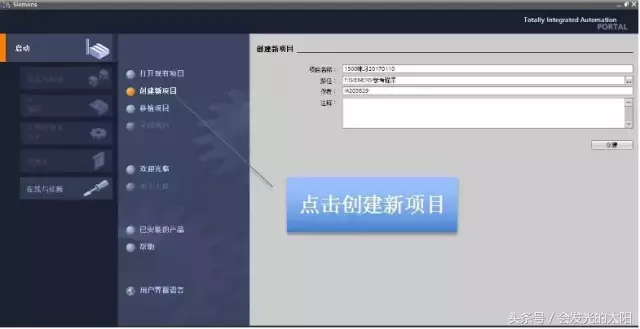

1：首先就是要先创建“项目名称” 如：1500练习20170110

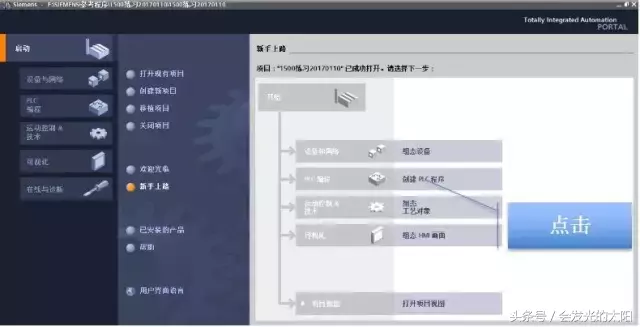

2：此界面点击“新手上路”内的任何一个菜单，都可以进入相应的编程界面，马上开始吧亲们！

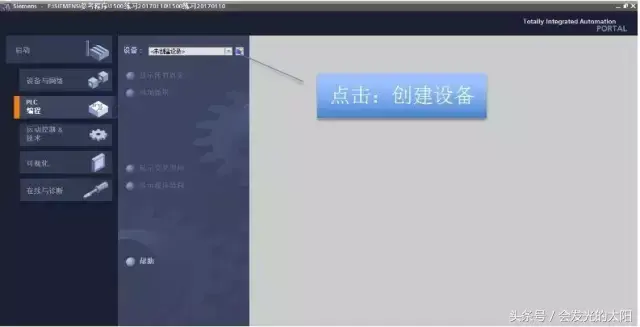

3：这一步要点击创建PLC设备

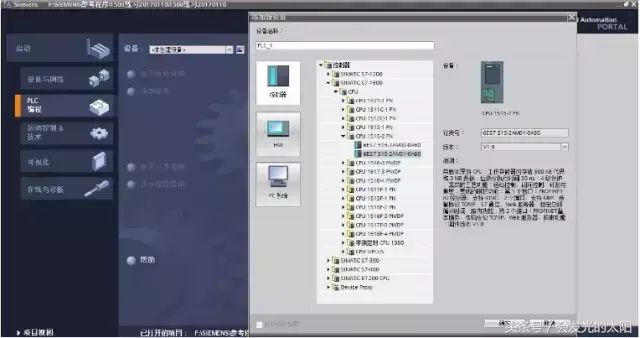

4：选择“控制器”，SIMATIC S7-1500,CPU1515-2PN,6ES7-S515-2AM01-0AB0,设备名称可更改，点击确定

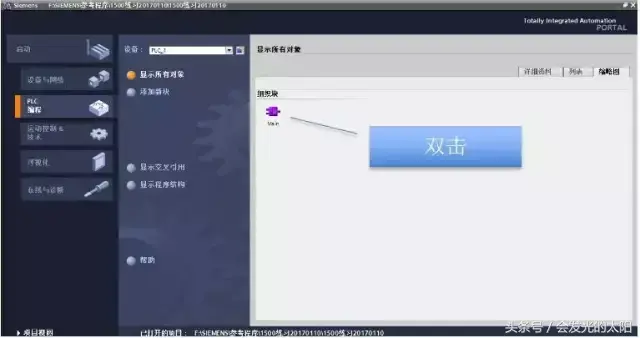

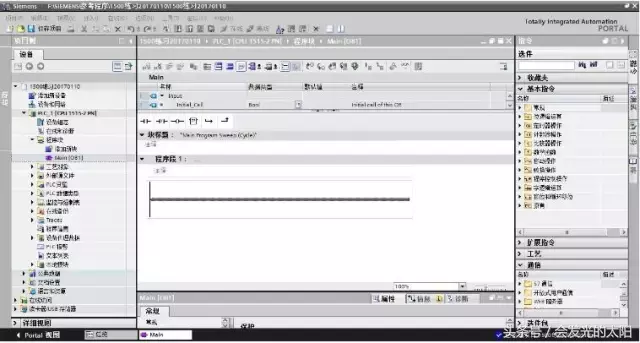

5：双击“Main”或者点击“项目视图”，进入编程界面

6：项目视图包括多个编程界面：项目树、菜单栏、信息窗口等等都在这里了，大家自己了解一下

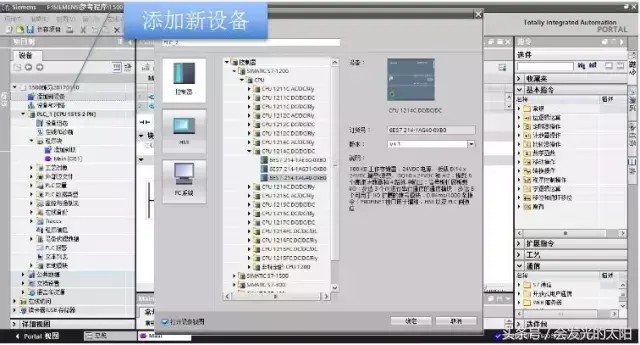

7：点击“添加新设备”添加1214 CPU，确定后，跳至“设备和网络”窗口，这时候你就可以点击“设备和网络”配置CPU的别的模块

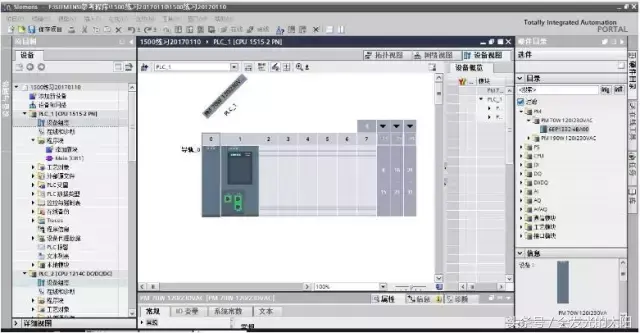

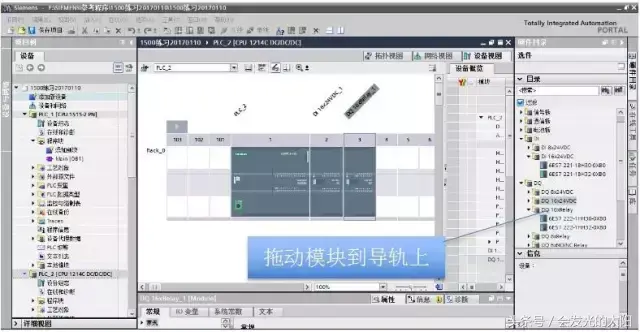

8：在“设备和网络”窗口，直接将“硬件目录”下相应的模块拖到“导轨”上。

9：相同的方法配置1515 CPU的电源模块，我相信你可以的

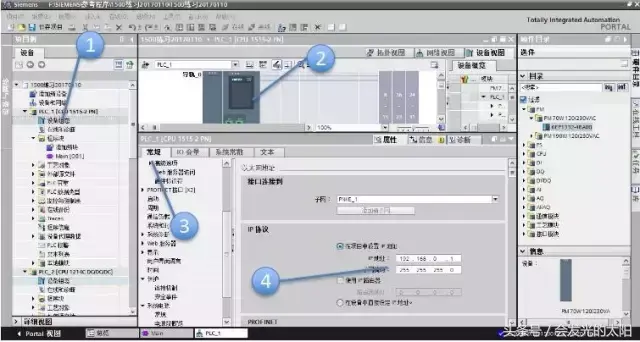

10：点击“PLC_1”下的设备组态，接着再点击CPU模块，在“信息窗口”设置CPU的IP地址，然后用同样的方法，配置其他CPU的IP地址

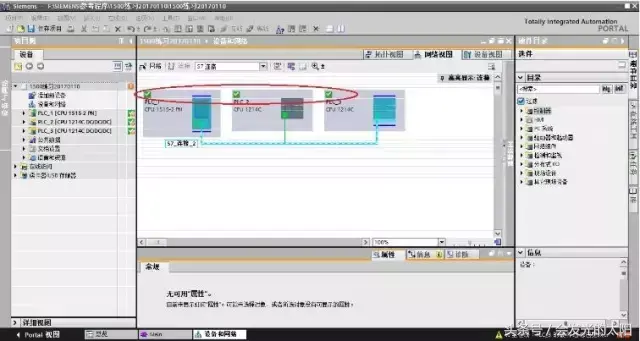

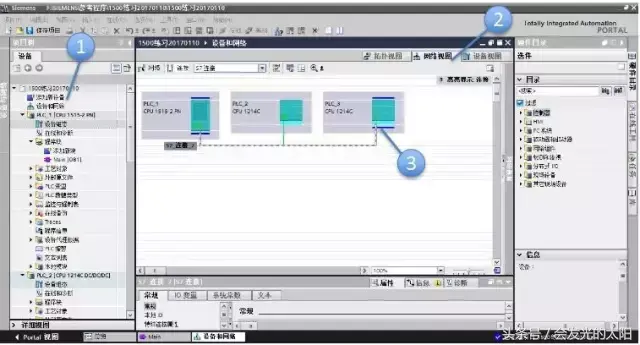

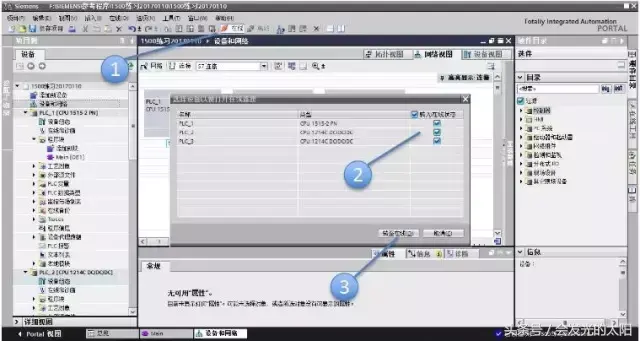

11：在“设备和网络”窗口下，选择“网络视图”，点“连接”，选“S7连接”，这时候鼠标左键按住PLC3的网线接口，拖动连接到PLC1的网线接口，然后再以相同的方法连接PLC2与PLC1

12：点击“在线”选择每个PLC，然后点“转至在线”

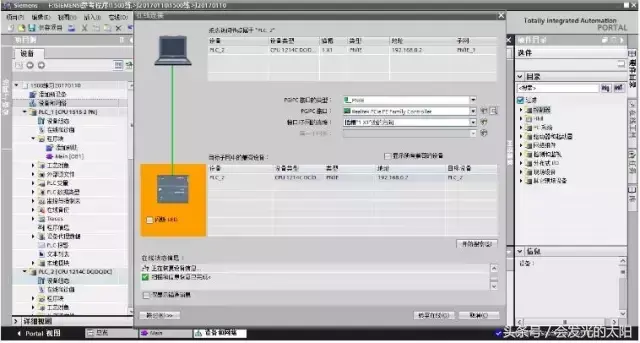

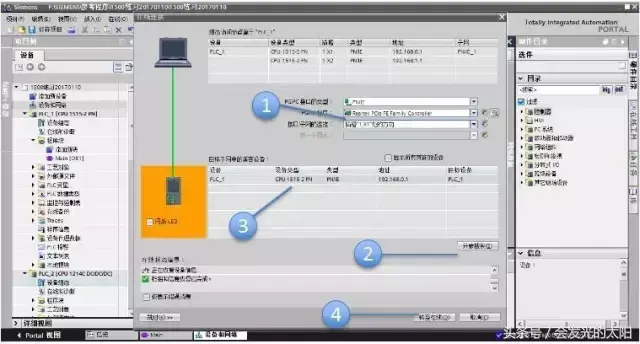

13：选“PG/PC接口的类型”：PN/IE，“PG/PC接口”，“接口/子网的连接”：插槽1X1处的方向。点“开始搜索”，点击“转至”在线。

14：1214 CPU转至在线

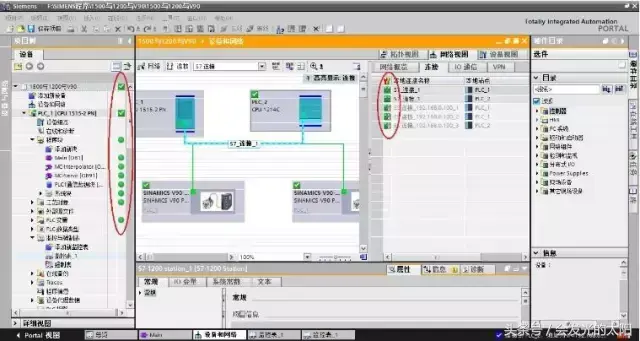

15：各PLC转至在线后，在“设备和网络”界面看到PLC已连接

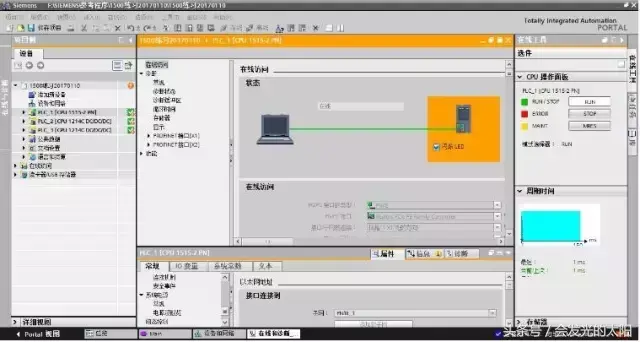

16：没进行程序的编译和下载的时候，项目树下会有报警情况，这样就可以双击报警图标，然后就会弹出相应PLC的在线访问界面，点击闪烁LED，可观察硬件PLC上的信号灯闪烁，如果不闪烁则PLC没连上

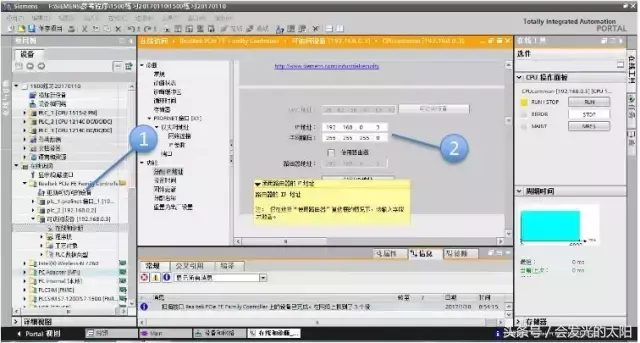

17：1515 CPU的IP可以通过硬件PLC显示屏设置，1214 CPU需在“在线访问”中搜索出可访问的设备后，分配IP和设备名称

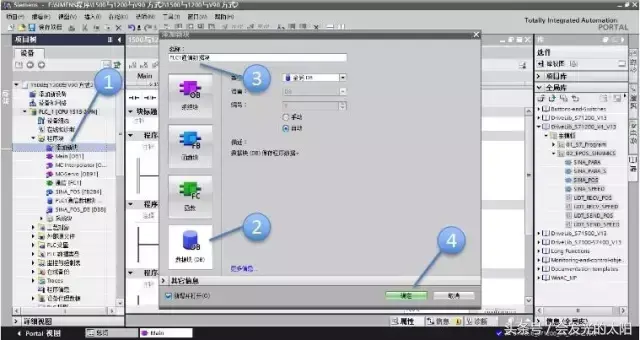

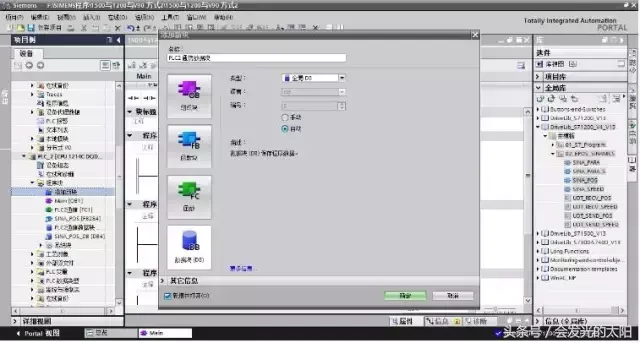

18：在1515 CPU的程序块里创建一个“PLC1通信数据块”

19：在PLC2里创建“PLC2通信数据块”

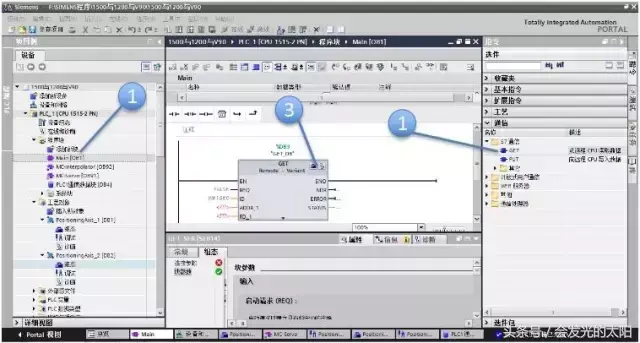

20：S7 通信是单边协议，只需在主站中编写，在1515 CPU的OB1程序块中，将S7通信的GET指令拖放到编程界面。点击GET功能块上的“开始组态”按钮，组态功能块参数

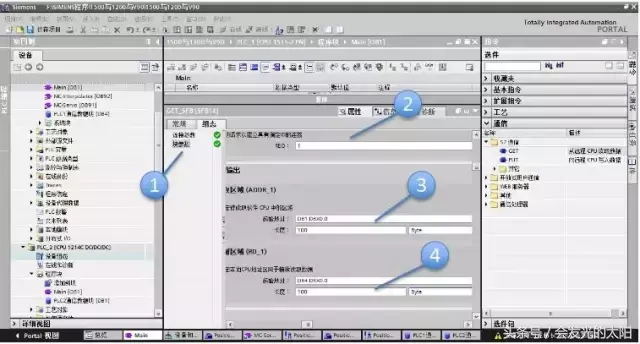

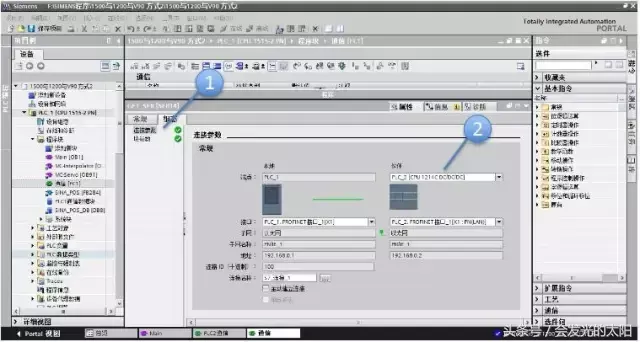

21：配置GET功能块的连接参数，选择了“伙伴”后，相应的参数会自动添加

22：添加块参数，包括通信数据块的起始地址，长度，类型等

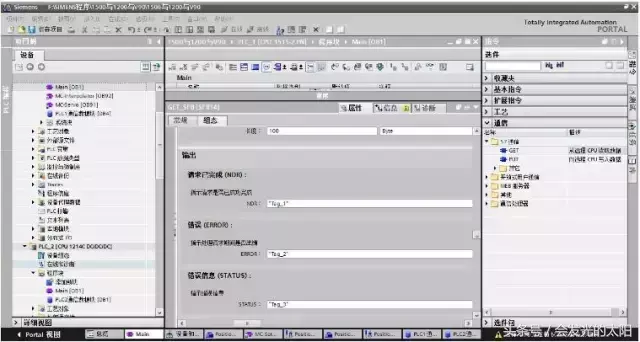

23：添加块参数，包括通信数据块的请求完成信号、错误信号、错误信息。

以同样的方法添加S7通信的PUT功能块，并配置参数

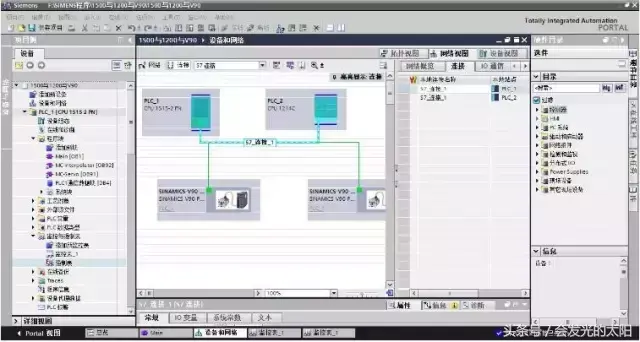

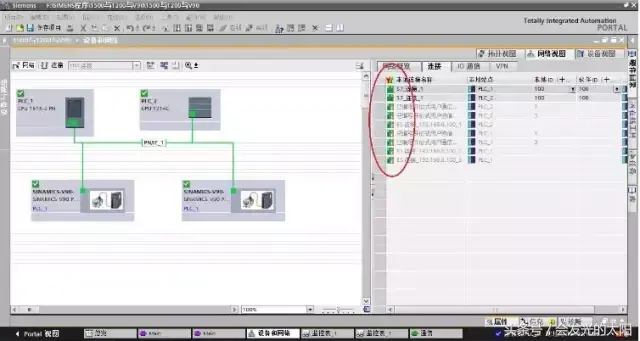

24：在网络视图下的“连接”窗口，可以查看创建的S7连接

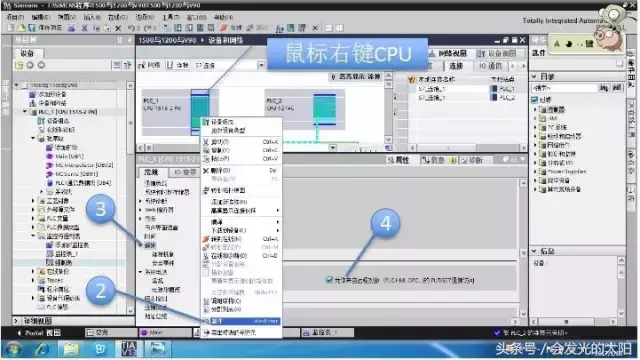

25：S7通信需注意：双方PLC需要选择上“允许来自远程对象（PLC、HMI、OPC）的PUT/GET通信访问”

26：将程序编辑，下载到设备，组态的网络视图也需要编辑下载，转到在线，可以查看连接是否成功，程序是否有错误

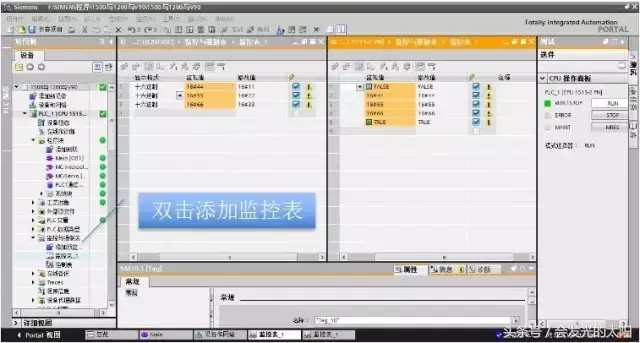

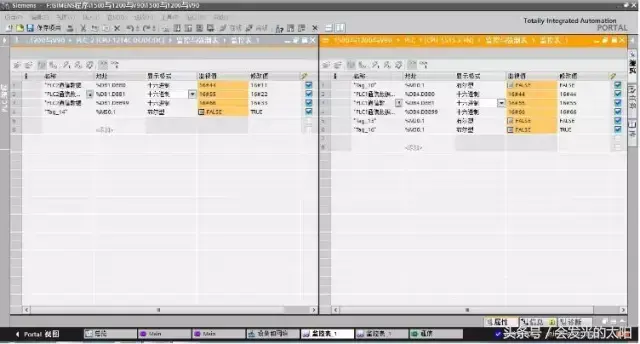

27：创建两个PLC的监控表，添加需要监控的软元件状态，激活读取和发送数据，查看通信是否成功

02

1515与1214 S7开放式用户通信

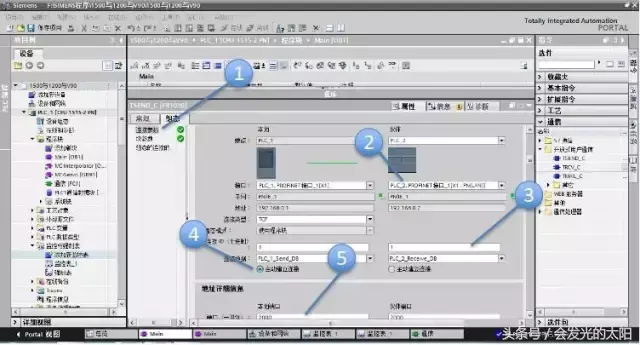

1：首先先要把开放式用户通信下的TSEND_C功能模块拖入1515 CPU的OB1程序块中，然后点“组态开始”配置参数

2：点击连接参数，添加“伙伴”，连接ID,连接数据，PLC1选择主动建立连接，配置连接端口

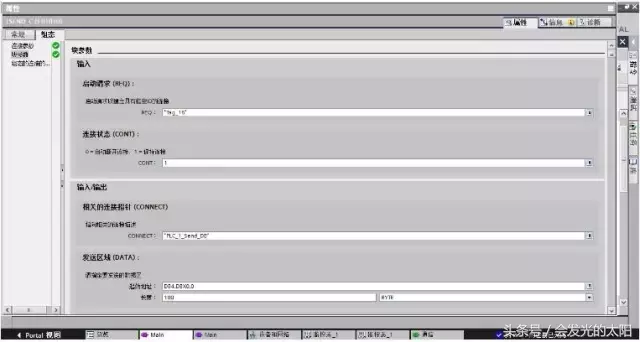

3：配置TSEND_C功能块的块参数，启动请求，连接状态，输入输出等

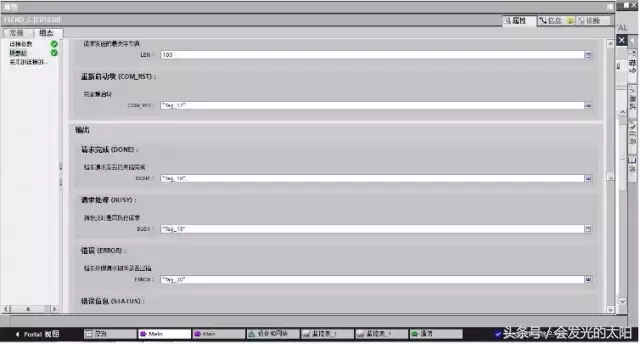

4：配置TSEND_C功能模块的块参数，LEN,COM_RST,DONE,BUSY,ERROR,STATUS

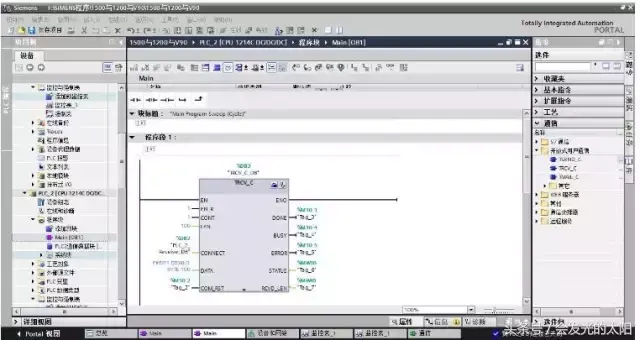

5：在1214 CPU的OB1 程序块中拖入TRCV_C功能块，点击“组态开始”按钮，配置功能块的参数

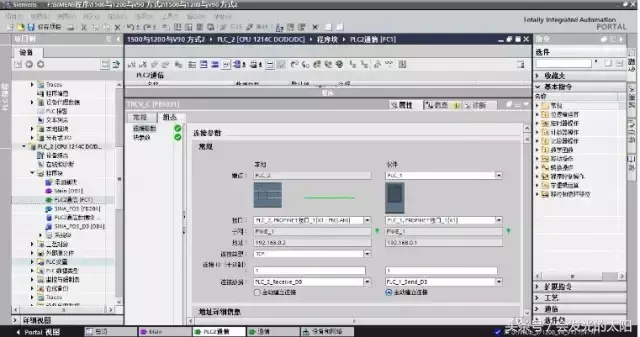

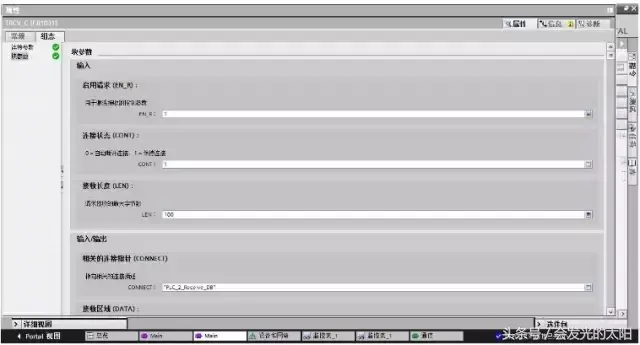

6：添加连接参数

7：添加块参数

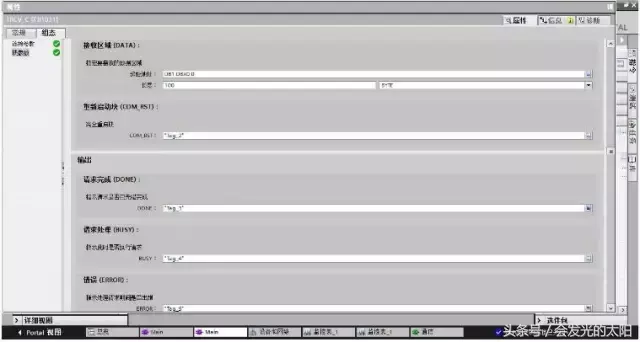

8：添加块参数

9：编辑程序和设备网络，下载到设备，转至在线，查看是否已连接成功

10：通过监控表，触发通信
