西门子PLC如何进行AO故障快速诊断

在现场使用模拟量输出模块时，如果出现模拟量输出异常的情况，可以通过下面的步骤进行分析诊断处理。

1、观察AO模块上是否有SF故障灯亮

2、使用编程软件，进入硬件组态界面检查模块配置是否正确

3、检查程序中对AO模块输出地址的赋值是否正确

4、检查输出回路接线，执行器选择参数，现场电气环境

SF灯（红灯）亮

SF灯亮时，最好可以通过电脑连接CPU在线查看模块的诊断信息，然后判断故障。

具体请参看：如何查看模块的诊断信息：西门子PLC如何查看模块的诊断信息

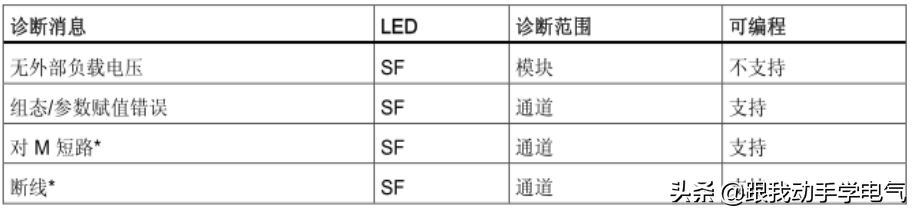

模拟量输出模块常见的诊断信息如下：

* 无外部负载电压（供电不正确）

模块量输出模块均需要对模块本身提供24VDC工作用电。

解决方案：

1.请检查供电接线是否接；接线是否牢靠。

2.检查电源是否正常供电；

3.检查前连接器（接线端子）是否插牢到位，建议重新拔插。

* 组态/参数赋值错误

解决方案：

1.检查组态的订货号与实际硬件模块是否一致

AO模块硬件组态配置检查

1.检查硬件组态中是否正确配置，并编译下载。

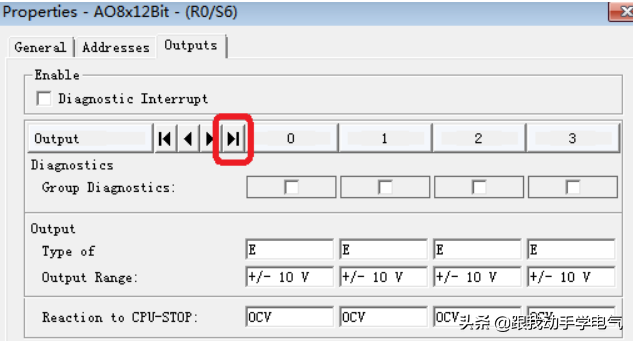

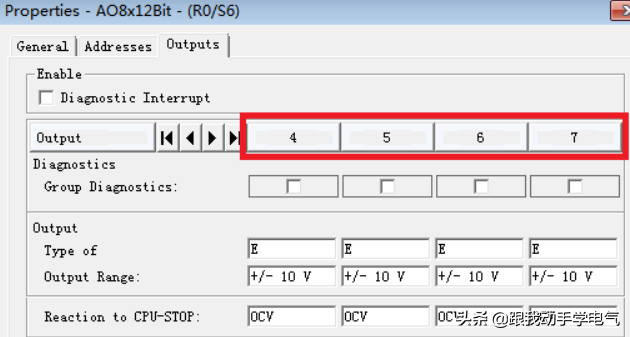

特别需要注意模块6ES7332-5HF00-0AB0，AO8 x12位，其8个输出通道为各自单独配置。组态时需要点击向后选择按钮，以此来选择后4路通道进行配置。

AO模块输出地址赋值注意事项

1. 程序中是否为相应输出地址赋正确数值。

对于S7-300控制系统，输出单极性（如0~20mA、0~10V）前提下，输出数值允许范围为0~27648；输出双极性（如-10V~+10V）前提下，输出数值允许范围为-27648~+27648。

在默认情况下，硬件组态中系统会为模拟量输出分配过程映像区之外的地址，因此在程序中对模拟量输出地址的访问应该使用PQW，而非QW。

关于过程映像区的问题，请参看文档：过程映像区与外设地址链接：什么是西门子PLC的过程映映像区，外设地址？常见问题基础讲解

AO模块输出侧检查

* 检查输出接线是否正确。

* 检查模块参数中执行器选择数据是否正确，在不同的输出类型下，对负载阻抗范围有不同的要求 。

* 如现场有AI模块，可将AO模块通道接入AI模块通道给定数值测试，注意在AI模块配置中根据AO的输出选择相应的电压或4线电流测量模式。

* 更换通道测试；如有备用模块，更换模块测试，以此判断是否为模块硬件故障。

* 考虑现场输出回路中是否存在电气干扰，接线电缆采用屏蔽双绞线，屏蔽层根据现场实际情况做接地处理。

如现场情况复杂，建议申请西门子现场服务支持。

电气相关知识和经验是用来分享，希望本文能对你有帮助。与人玫瑰，手留余香。

欢迎大家关注，点赞，评论及转发。

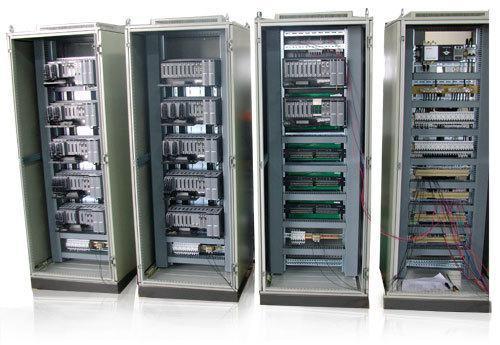

控制回路：DI，DO，AI，AO信号 是什么意思？什么用途？

在集中控制系统中，比如PLC控制或DCS控制系统中，常听到DI，DO，AI，AO信号 ，这是大家为了表达方便用的简称，是相对于PLC或DCS控制柜本身一种输出量和输入量的说法啊，为便于大家学习以举例的方法向大家说明。注意：所有的输入输出信号以机柜为参照，否则会混淆。

1.DI信号：数字输入信号（digital input）

所谓数字信号，及高电平1和低电平0，在控制上也就是断开或闭合，DI就是一个开关量的输入信号，给PLC或DCS一个断开和闭合的命令，和常开启动按钮开关一样，按下就是一个闭合信号；常用于状态的显示，比如断路器合闸了，在DCS画面显示闭合。

2.DO信号：数字输出信号（digital output）

是一种开关量的输出信号，即PLC发出一个启动或停止的信号给设备，使设备启动；比如电机的启动，通过DCS认为发出启动命令，电机控制回路接通，接触器得电吸合，电机启动；功能和启动按钮一样。

3.AI信号：模拟量输入

所谓模拟量即4-20mA或0-10V的电流或电压信号，输入到DCS中，经过变换，还原出原来的值，比如电流值到DCS中显示出来；电流互感器二次值（5A）经过电流变送器转换成4-20mA信号（5A对应20mA）,输入到DCS机柜，经过转换，在DCS中显示实际的电流值。

4.AO信号：模拟量输出

和AI相反，AO是DCS输出4-20mA或0-10V信号，去控制设备的运行参数；比如，变频器的速度控制过程，以40HZ为例，通过远程DCS控制，认为给定参数值：40HZ，DCS同样发出一个对应的模拟量电流值，在4-20mA范围内（20mA对应50HZ），信号传入到变频器的控制器，变频器按照要求运行在40HZ。
