ZP3000网关+台达DVP12SE网口PLC远程通讯（端口转发）基本设置

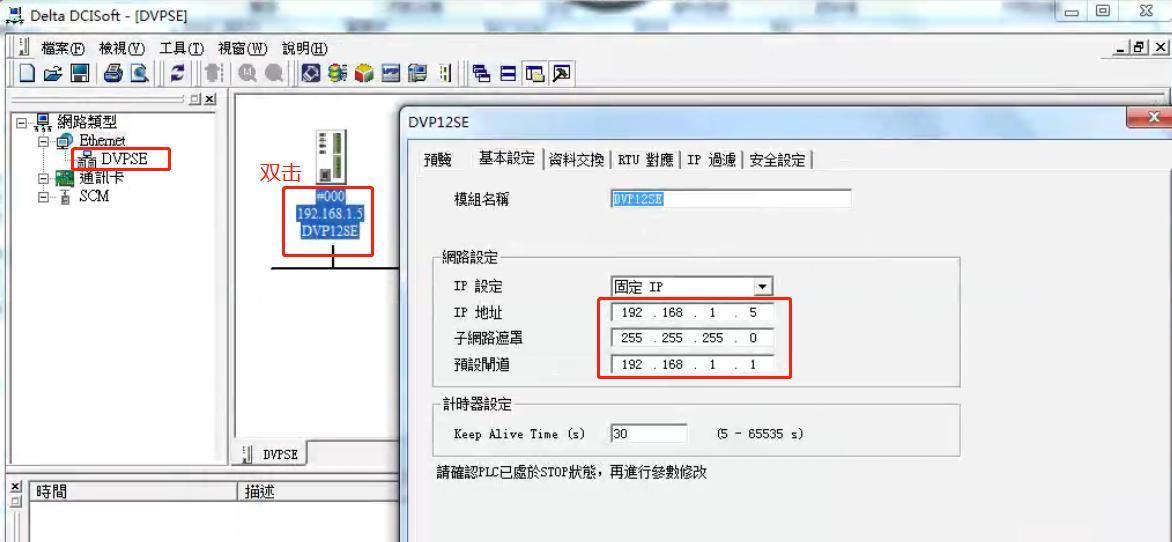

1. 首先打开DCI Soft软件查看和设置当前PLC的地址（示例192.168.1.5，设置网关地址后要下载程序更新设置），同时设置网关地址（即后面远程网关ZP3000的LAN地址，示例192.168.1.1）。

2. ZP3000网关放入可以上网的4G sim卡，并把天线杆长的4G天线连接到网关的3G/4G接口，同时将PLC连接到设备的LAN口（不要连接到wan/lan口，修改后才可以做lan口使用），最后给网关上电。

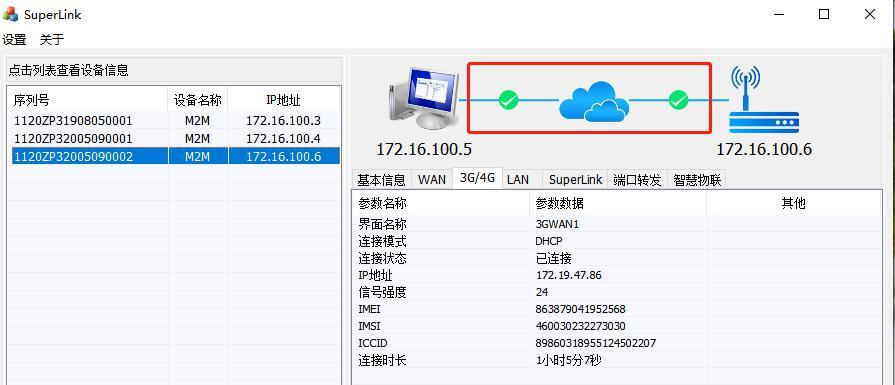

3. 1）电脑端安装并登录superink工具（账号从设备背面标签的superlink账号信息获取），设备正常联网在线如图，同时修改确认网关LAN地址（示例192.168.1.1）和台达PLC同一个网段。

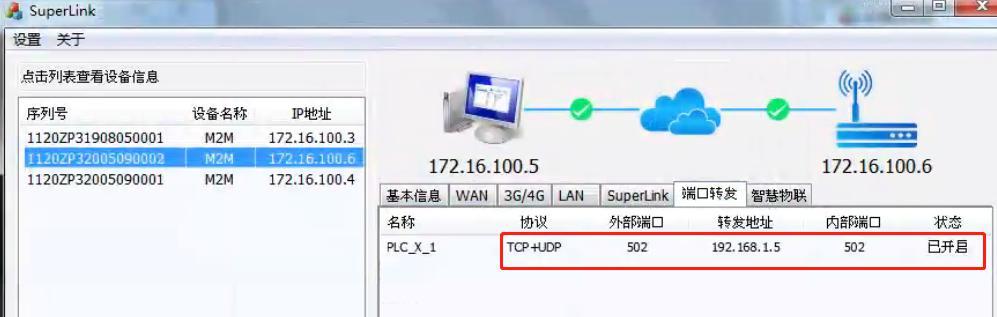

2）Superlink工具配置端口转发，如图空白位置右击新增转发，外部端口502，内部PLC地址192.168.1.5及端口502，最后选择启用后保存设置。

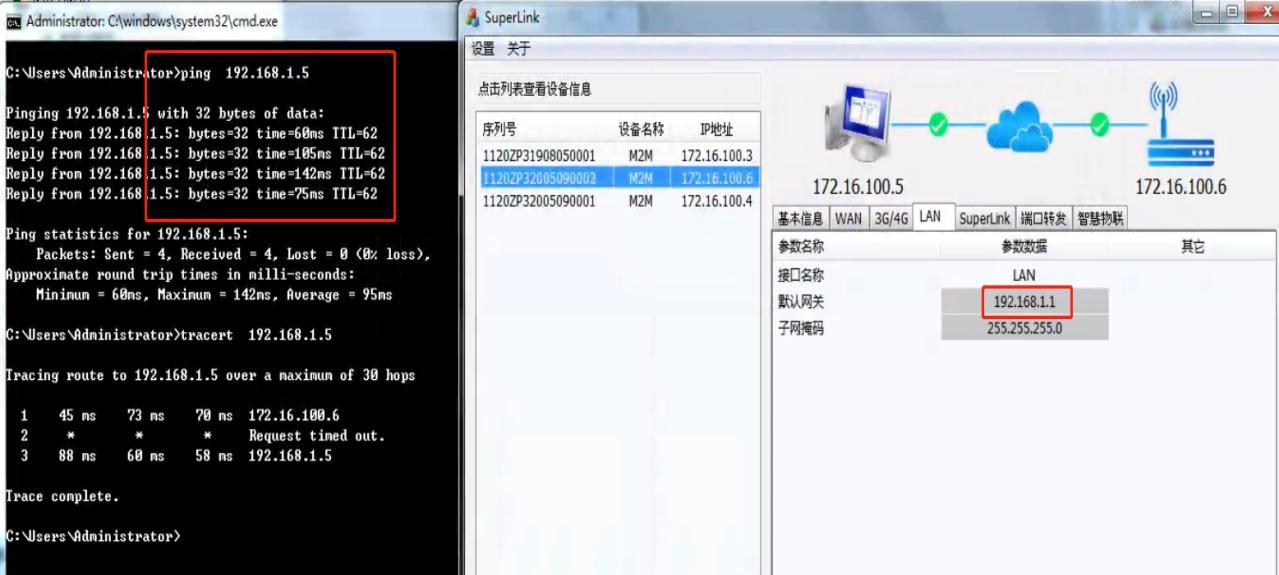

4. 电脑端远程ping测试和路由PLC地址192.168.1.5，正常如图：

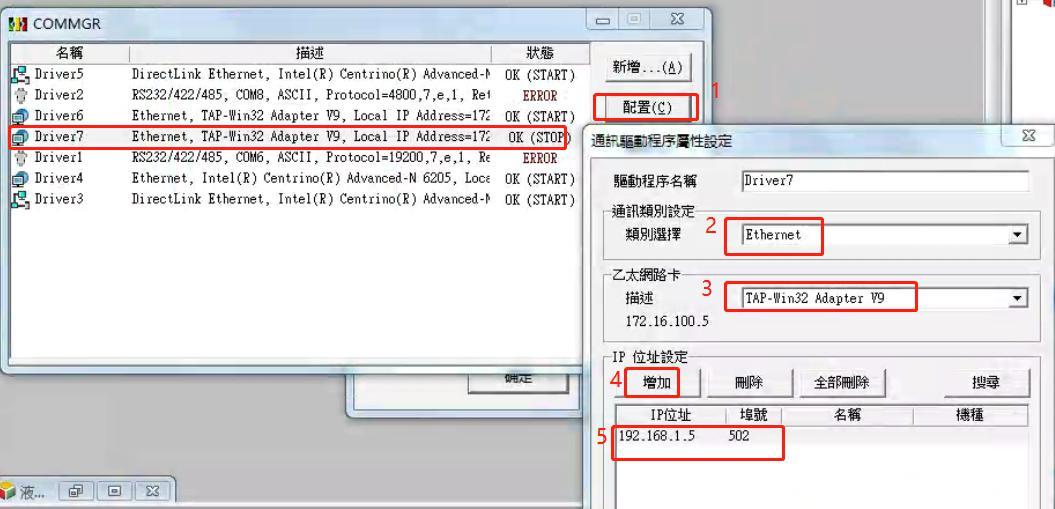

5.电脑端打开台达COMMGR接口选项卡配置工具，新增创建一个Driver接口（示例：Driver7），点击“配置”，选择通讯类别为Ethernet，以太网网卡选择虚拟网卡TAP-Win32 Adatpter V9（即安装Superlink工具后自动生成的虚拟网卡），最后IP地址设定那里需要 手动增加PLC的IP地址（示例192.168.1.5，端口502）并确定。如图：

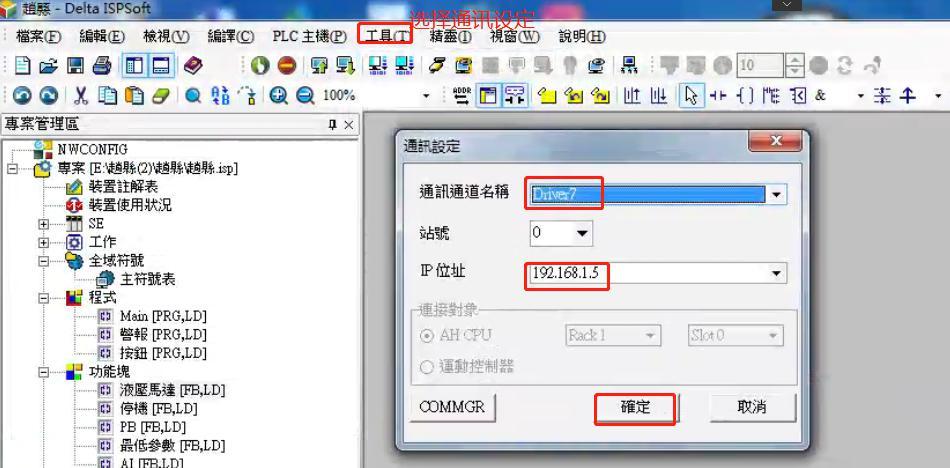

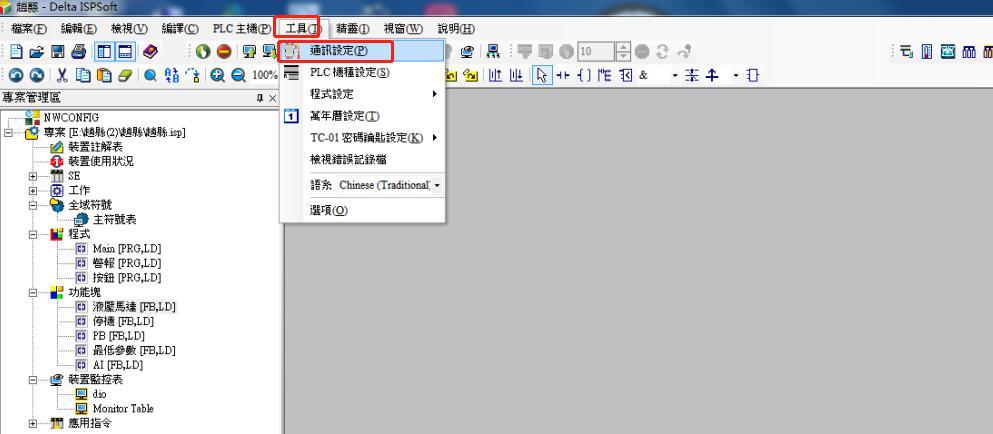

6.1）最后电脑端打开ISP Soft编程软件，选择“工具”---“通讯设定”，选择通道名称为之前设置的Driver7，然后确定。分别如图：

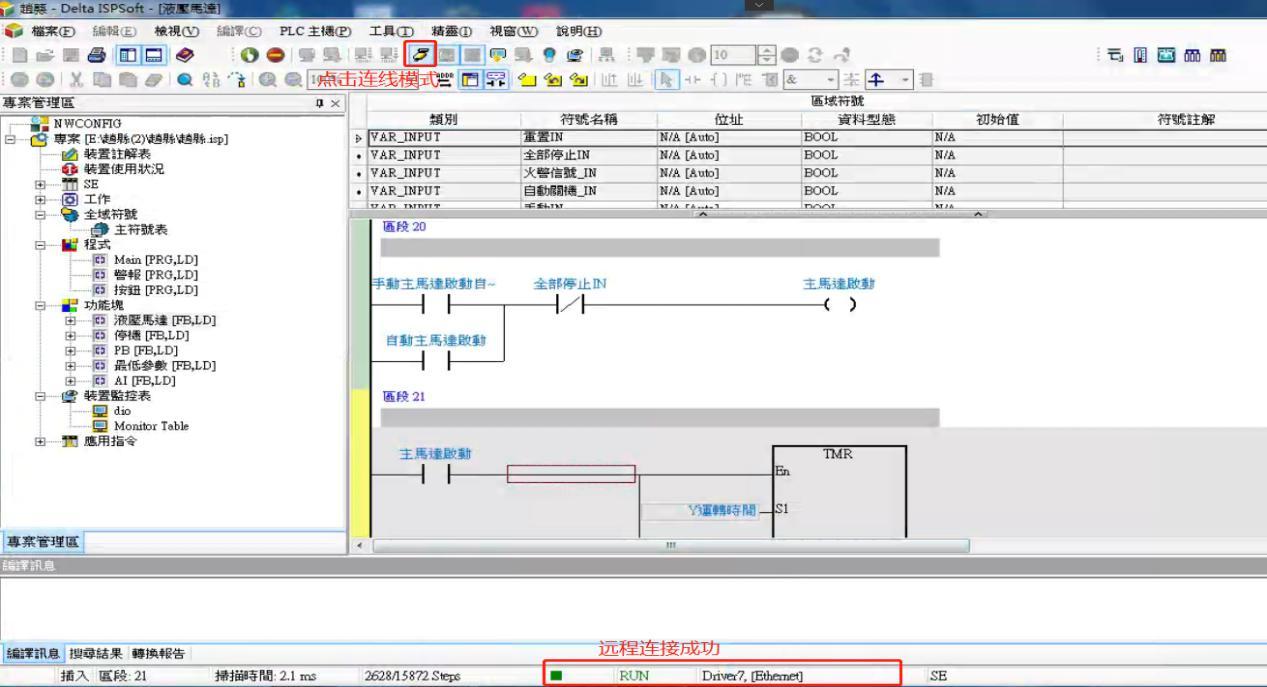

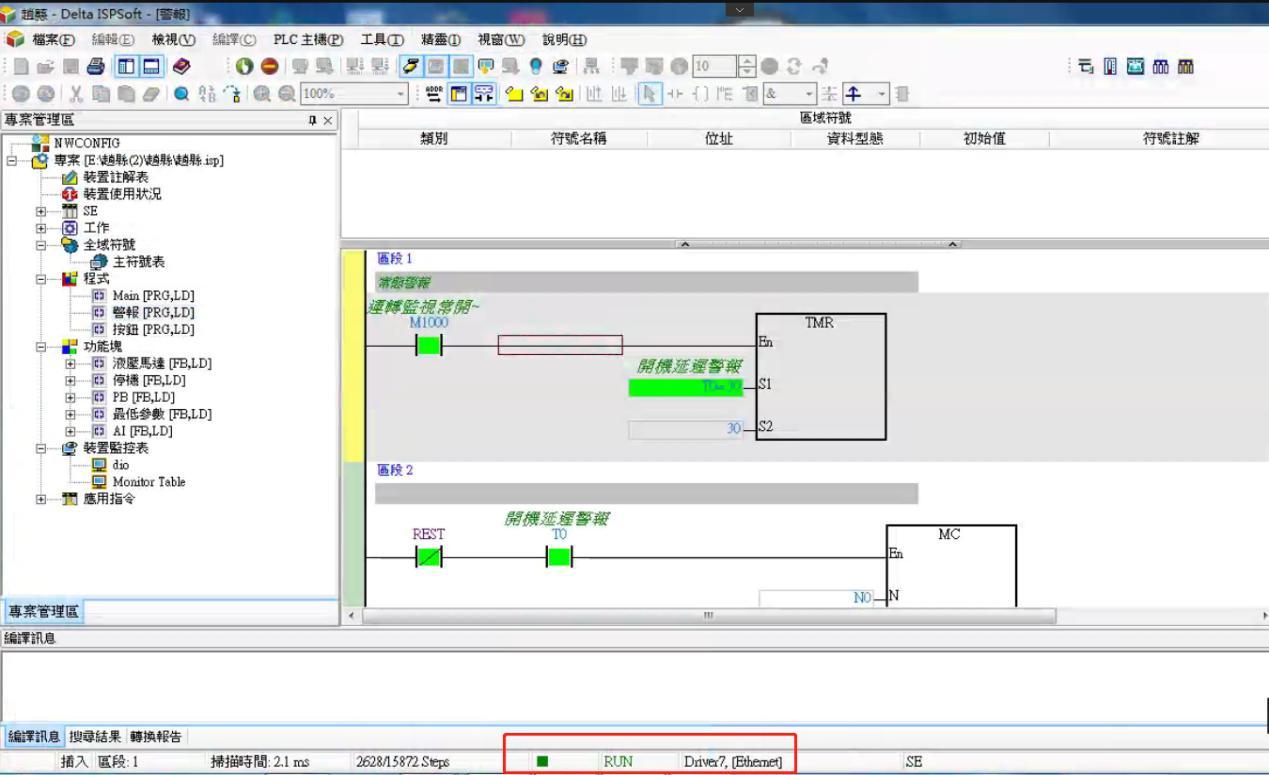

2）.点击“连线模式”后可以正常看到PLC远程连接成功，同时监控PLC程序也正常，分别如图：

台达plc modbus通信轮询

前段时间有个自动化控制案子，要求是用台达ES2 plc控制3个配料釜和一个反应釜的搅拌电机变频器和台达DTC1000 DTC2000温度控制模块，变频器也是台达品牌，MS300系列新产品。开始io点统计，电气元件选型，电气原理图设计，到后来plc触摸屏编程，程序基本编写完成，plc也到货了，但是变频器和温度模块还没有采购到货(第一次用台达plc,怕调试遇到太多问题[害羞])“巧妇难为无米之炊”[呲牙][呲牙]

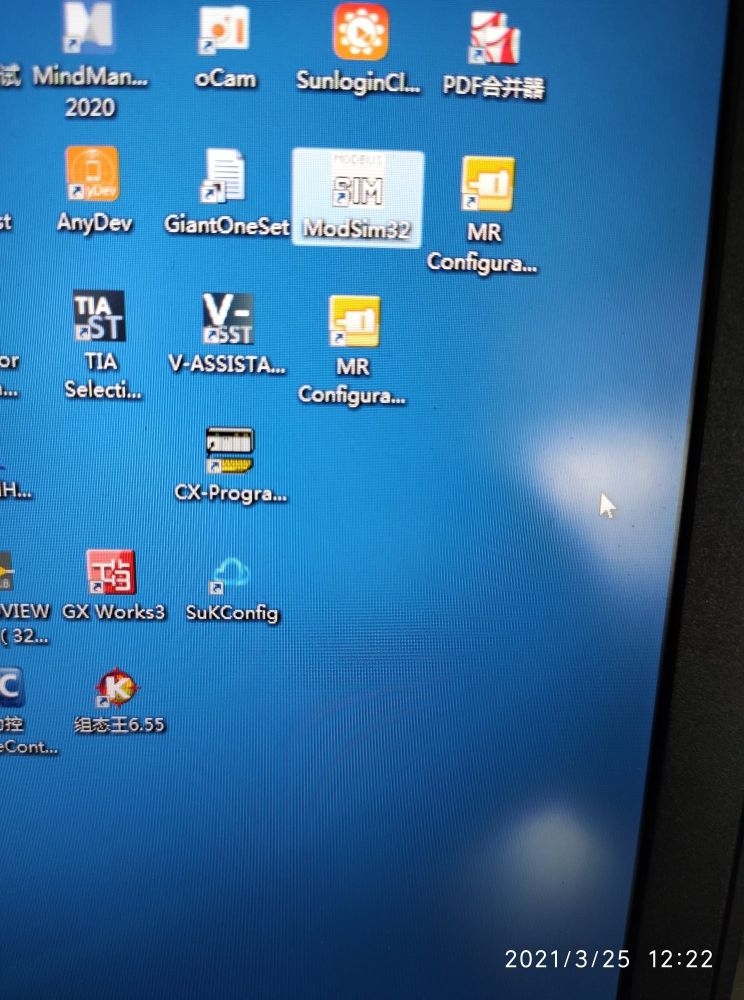

怎么办……正在犯难的时候，突然想到，以前好像在网上找到一个modbus从站仿真软件，modsim

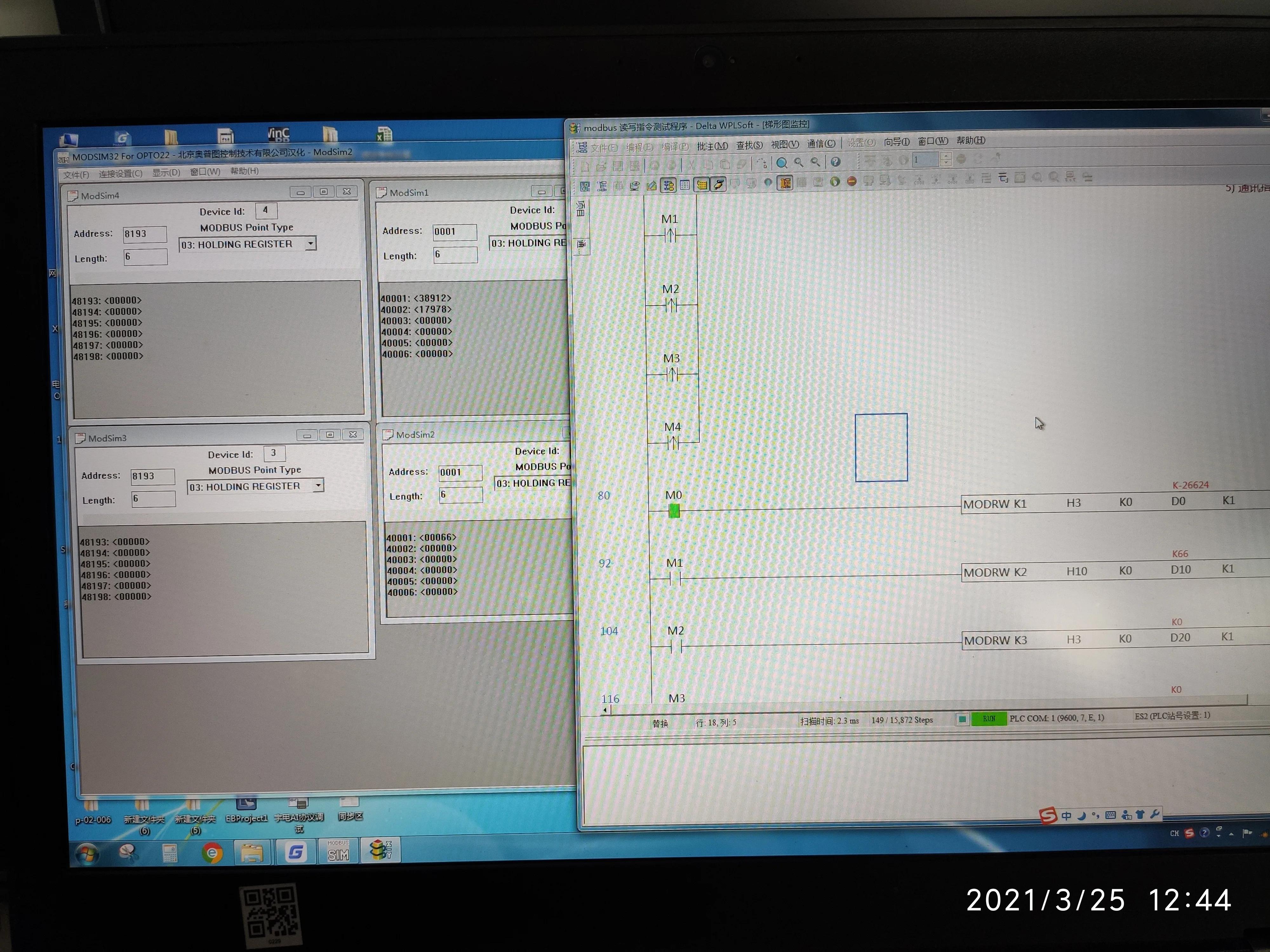

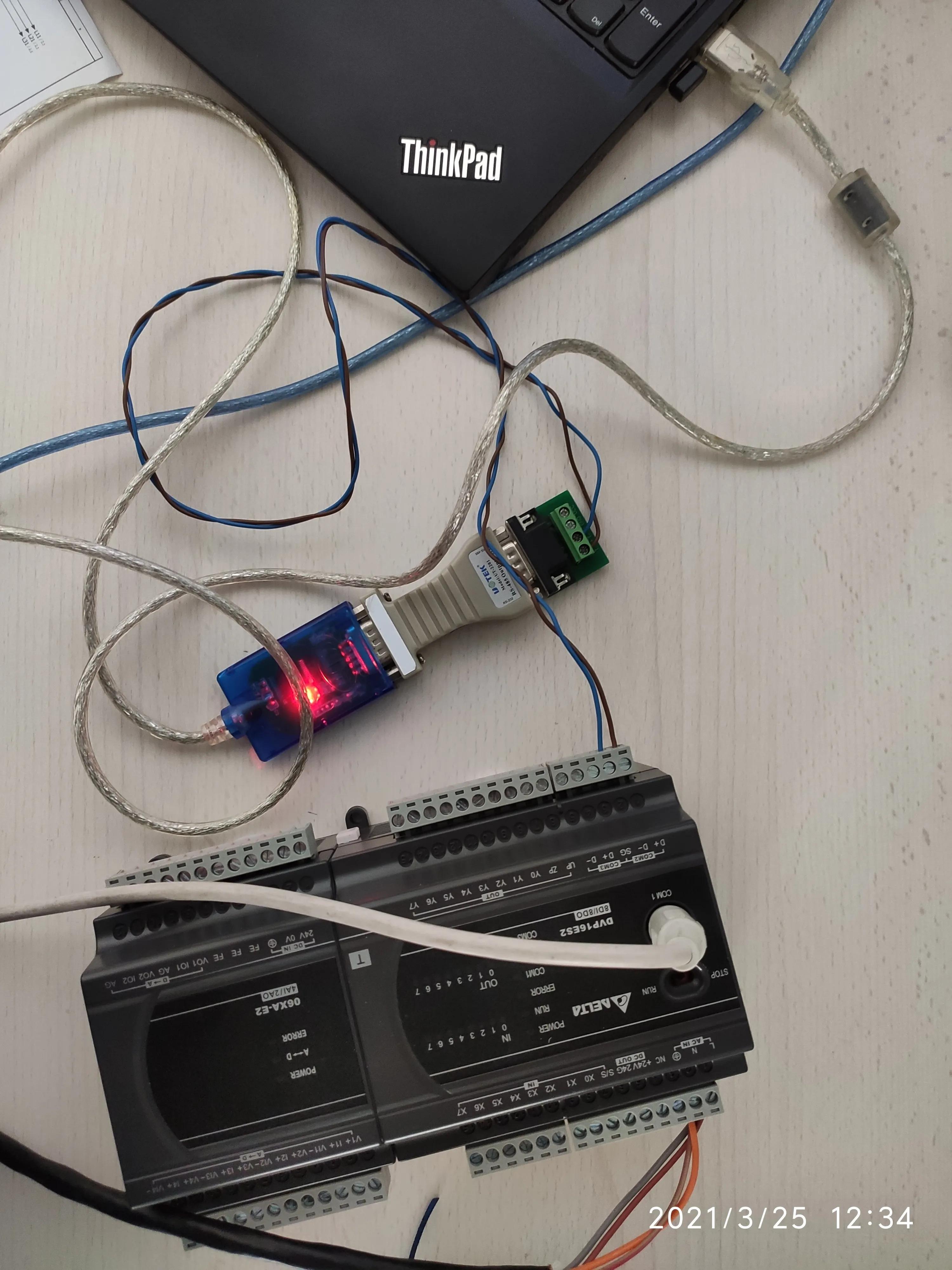

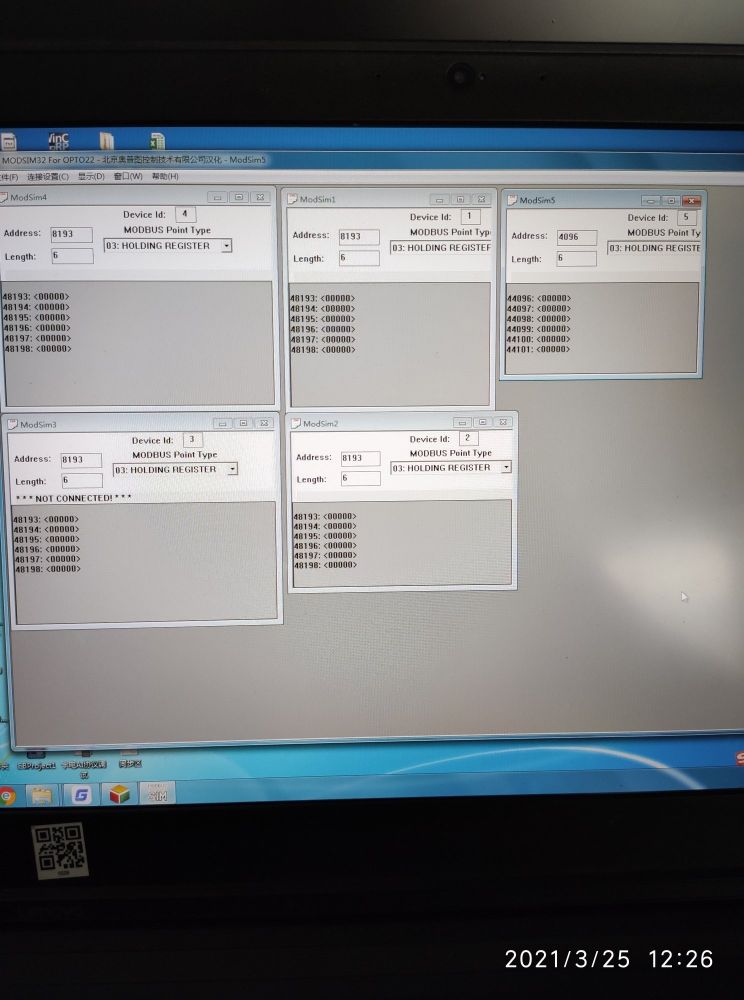

软件里面一个小窗口就是一个modbus从站(相当于一台变频器或者温度控制模块)，用usb转485数据线把plc和电脑连接起来，usb端插电脑usb口，485线连接在台达plc的com2 D+ D-上，然后plc接好电源线上电，把plc程序下载到cpu中，

哈哈，通信上了，虽然在调试过程中遇到了一些问题[害羞]，毕竟第一次用台达，第一次用modbus仿真软件调试，但是最终都解决了后续还想直接用触摸屏在线仿真功能来完成测试，我也会第一时间在这里分享给友友们[呲牙]让我们一起期待吧，祝我调试顺利！！！
