学PLC，我们认真的！PLC编程的特点和原则，老电工举5个经典实例

PLC控制在现在的电气自动化，仪表自动化，机械自动化中应用的很广泛，在使用PLC自动控制时，我们需要对PLC进行逻辑编程，关于PLC的逻辑编程是有一定的特点和原则的，不同类型的PLC，稍有不同，但是原理类似，今天我们就通过几个PLC经典电路来看看PLC的编程特点和选择：

PLC编程的基本原则和方法，64页内容介绍PLC编程，值得收藏

PLC编程概述

在PLC编程之中，我们需要了解下面这两个方面的内容；

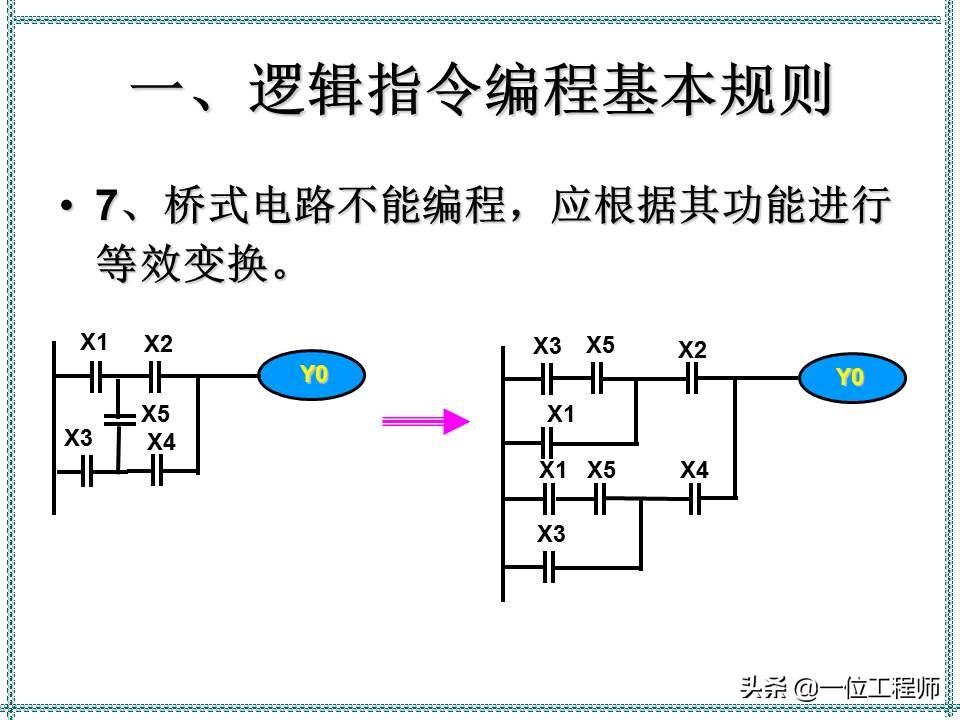

一、逻辑指令编程基本规则

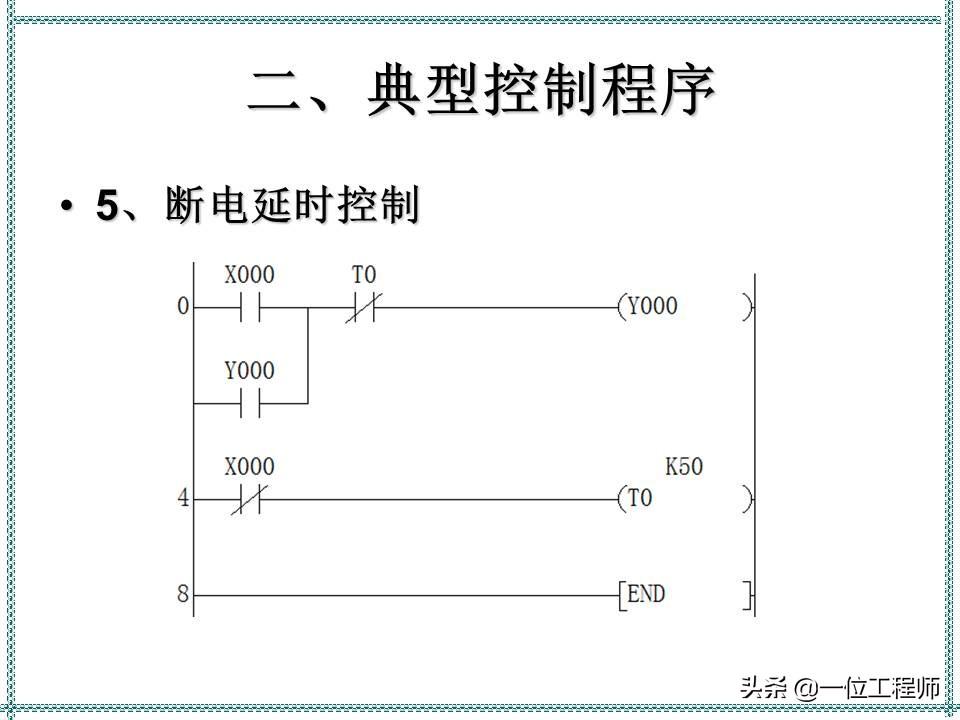

二、典型控制程序

对于第一类来说，简单来说需要注意：1、输入/输出继电器、内部辅助继电器、定时器、计数器等器件的触点可重复使用，无需用复杂的程序结构来减少触点的使用次数。2、梯形图的每一行都是从左母线开始，线圈接在最右边，触点不能放在线圈的右边。在继电器的原理图中，热继电器的触点可以加在线圈的右边，而PLC的梯形图是不允许的。

64页内容介绍PLC编程（文末有获取）

1000G机械必备设计资料内容目录

专栏中的这1000G资料涉及的范围很广，具体来说包括模具、机械加工、材料类、电气行业、各种零件模型和非标等等领域，具体内容表现形式：文档类(各类机械设计手册、液压类手册、自动化类手册等等，所有历史文章的PPT源文件等）、常用的设计工具（一些自动计算表格）以及视频教程类，我相信专栏的这些资料对于提升你的能力一定会有很大的帮助。同时在你工作中遇到相关问题的时候，这些资料也能提供很好的指导作用。购买专栏后即将1000G机械资料发送给你，获取专栏资料也可以私信咨询我。

获取方式
