台达PLC编程延时 台达PLC编程100例之延时Off 程序
发布时间 : 2025-03-17
作者 : 小编
访问数量 : 23
扫码分享至微信

台达PLC编程100例之延时Off 程序

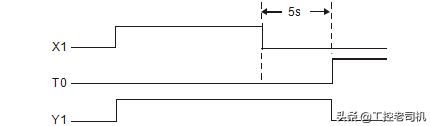

【控制要求】

Ÿ 开关拨到 On 状态时,灯立即被点亮,拨到 Off 状态时,5 秒过后,指示灯才熄灭。

【元件说明】

【控制程序】

【程序说明】

Ÿ 开关拨动到 On 位置时,X1=On,X1 的常闭接点关断, TMR 指令不被执行,定时器 T1 线圈为失电状态,T1 的常闭接点闭合,因 X1 常开接点接通,T1 的常闭接点接通,所以 Y1=On 并自保,指示灯被点亮。Ÿ 开关拨动到 On 位置时,X1=Off,X1 的常闭接点导通使 TMR 指令执行, 在未到达定时器预设时间时,T1 的常闭接点仍为导通状态,所以 Y1 通过自保回路仍保持亮的状态。Ÿ 当定时器到达 5 秒的预设值时,T1 线圈得电,T1 常闭接点断开,因 T1 的常闭接点断开,所以 Y1=Off,指示灯熄灭。Ÿ 利用 API 65 STMR 指令也可实现延时 Off 功能。

威纶通案例集锦51-55

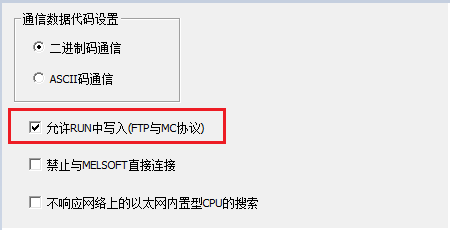

51 三菱PLC可读不可写

Q:MT8102IQ和三菱Q系列PLC通讯,屏无法写入PLC,但是可以读取PLC的状态和数值?

A:PLC程序中"允许RUN中写入"打钩,程序下载重启后解决。

52 控制不了输入点

Q:触摸屏做了三菱PLC的X点的元件,但是控制不了X输出?

A:是的,PLC端X点无法通过触摸屏控制输出,屏上只能做X点的显示。

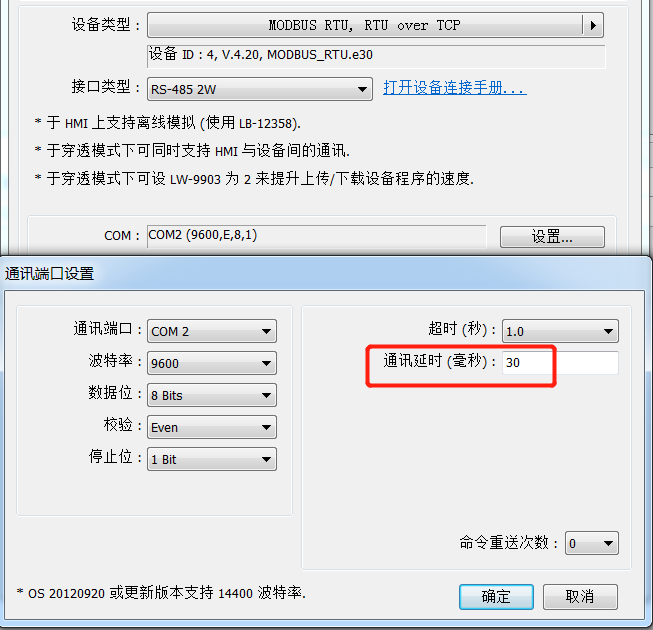

53 MODBUS通讯延时

Q:MT8101ie走MODBUS协议连接两台台达温控仪,同时只能连接一台?

A:将通讯延时调至30后实现通讯。

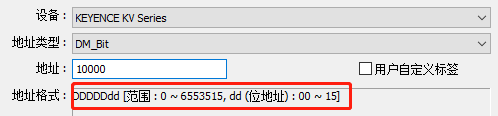

54 基恩士的位地址格式

Q:MT8102iE与基恩士KV7500通讯,读取DM_bit100中的数据,不管是0位还是1位都没有变化?

A:地址误填DM_bit100.0,根据地址格式(如图标示),正确的是DM_bit10000,所以会读取不到。

55 西门子200地址对应

Q:西门子端200中VB是8bit的,威纶通软件中没有8bit,怎么对应?

A:VB地址直接对应,格式选择16bit;

VW地址使用2的倍数地址,格式选择16bit;

VD地址使用4的倍数地址,格式选择16bit。
