三菱GX Works 2 连接Q系列PLC的三种方法

三菱Q系列PLC，一般有USB连接，自带以太网端口连接，以太网模块连接三种模式，今天就讲一下三种模式的连接流程

一、USB连接

USB连接需要安装USB驱动，一般安装GX Works2软件后会自动安装驱动，但个别时候因为杀毒软件或者系统原因，可能安装不上，那么我们就要手动安装驱动到计算机。具体安装方法大家可以自行查找一下。

不同CPU的USB接口也不尽相同，有的是方口USB，学名叫TYPE-B，还有一种梯形USB口的，学名叫Mini-B，比方口的要小上一点

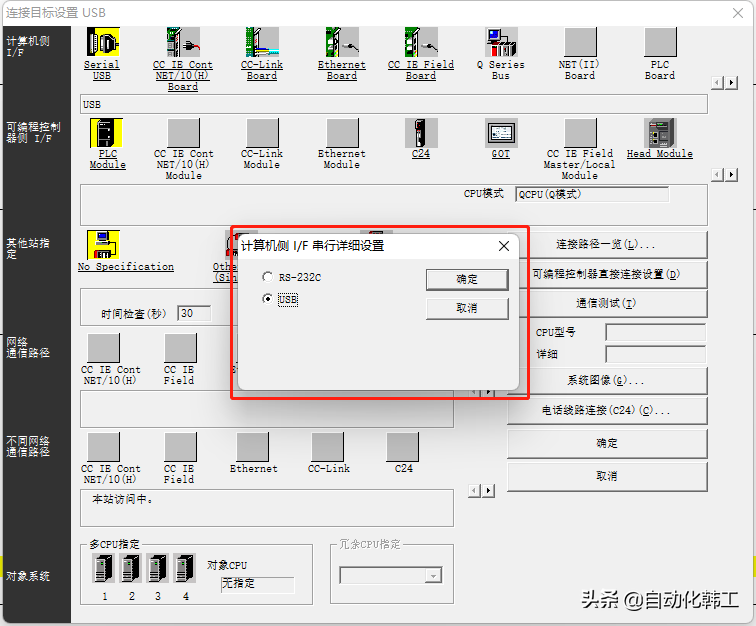

如果用USB连接，直接设置为USB连接就可以，不需要向FX3U那样还要选择COM口，直接选择USB就行。

二、CPU自带以太网口连接

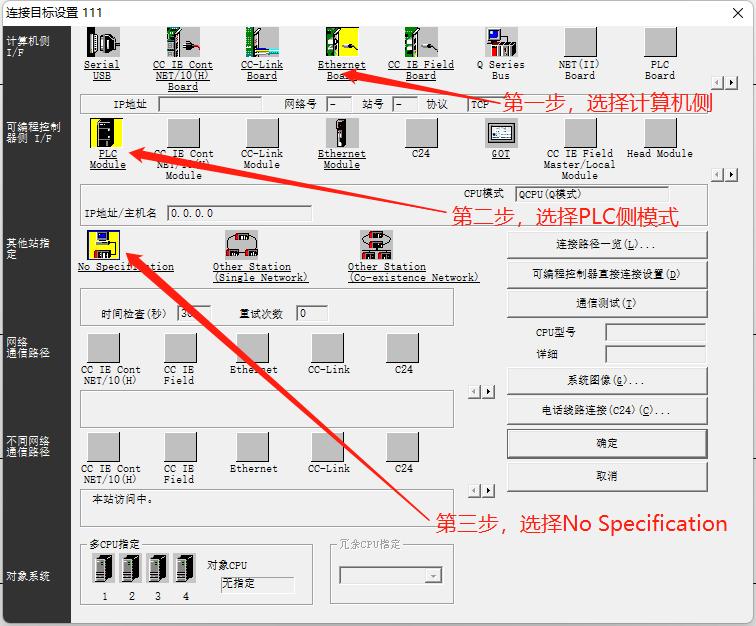

首先用CPU自带以太网端口进行连接，依次选择计算机侧-可编程控制器侧-其它站这三个选项

其中计算侧指的是我们电脑的连接方式，选择Ethernet Board，一般指的是计算机的网卡

可编程控制器侧，选择PLC Module，指的是CPU组件本体

其它选择，选择No Specification，指的是访问本站，也就是CPU本身

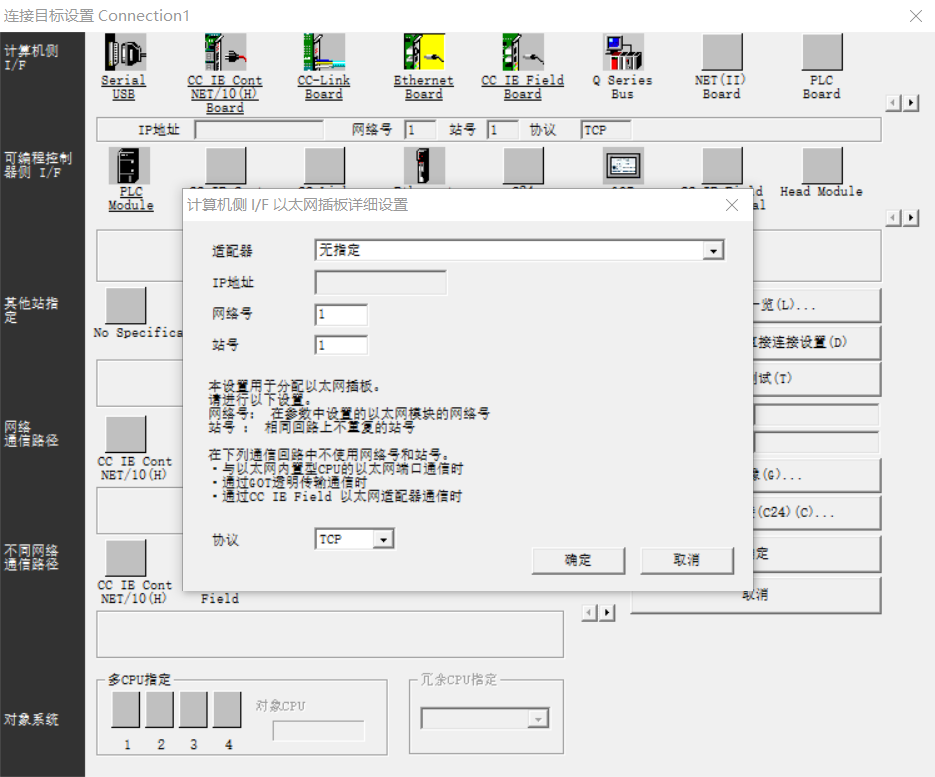

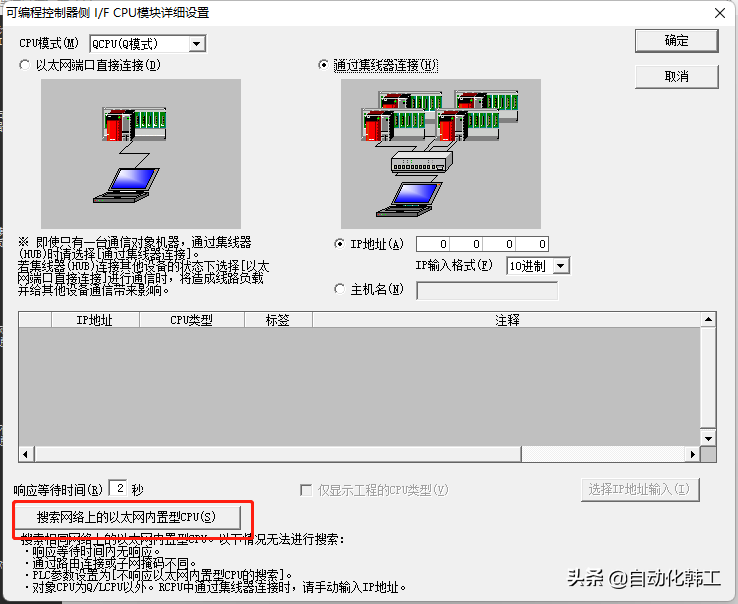

然后，再次双击PLC Module这个按钮，进入PLC侧设置

这里又分两种情况，一种是电脑直接插网线到CPU上，这种不需要设置IP地址，就可以连接

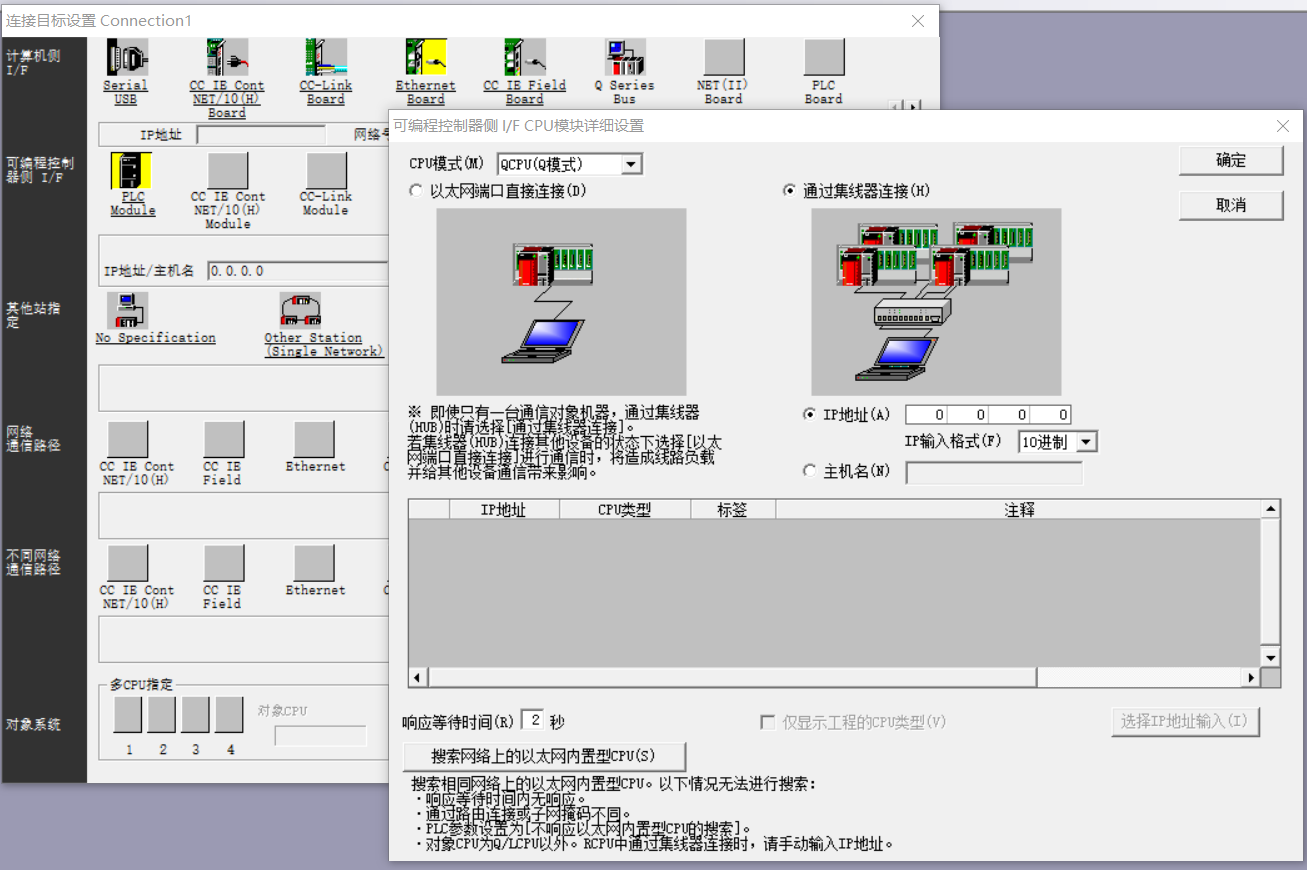

另一种是通过集线器，也就是交换机进行连接，这里需要设置IP地址，要和CPU内置以太网口的IP一致，这里可以通过搜索网络上的以太网内置型PLC进行查找，会显示出IP地址

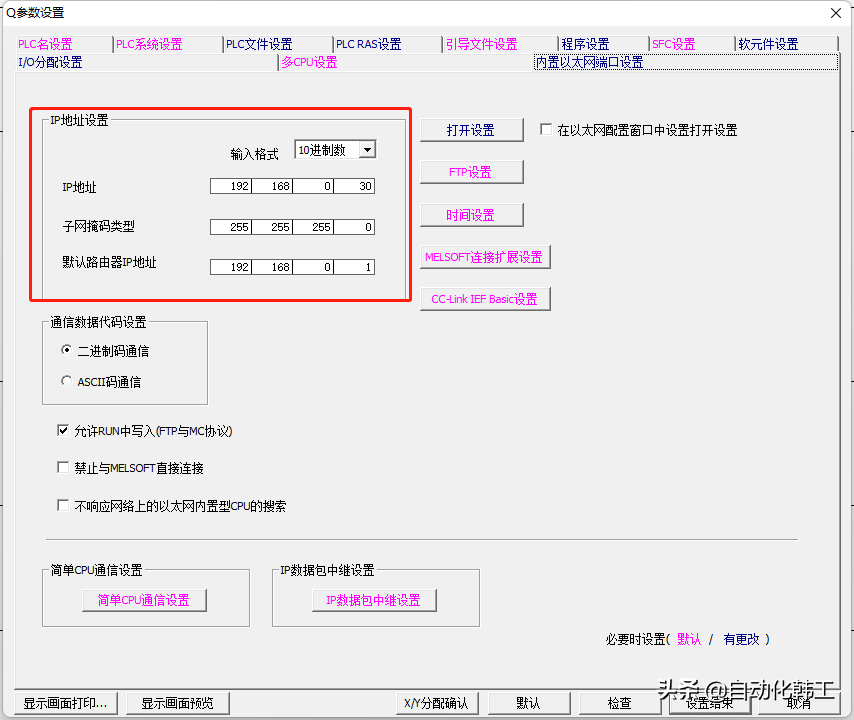

以太网IP地PLC参数中进行设置

三、通过以太网模块进行通讯

三菱的以太网模块是与第三方以太网设备通讯的，通过交换机，可以与很多设备一起通讯，当然也可以和GX Works2通讯。

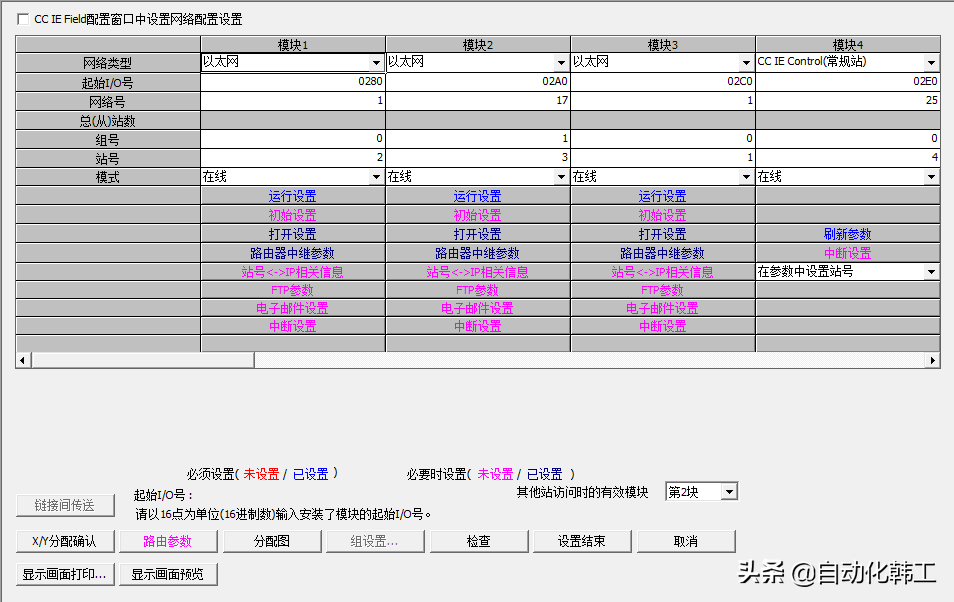

首先设置以太网模块，这里添加了三个以太网模块，分别进行不同的通讯，有些是专用的以太网模块，比如和MES通讯的，和视频通讯的，还有的以太网模块是通用的，主要用来和触摸屏，电脑调试进行通讯，这里面第三块网卡是与触摸屏及调试通讯用的，注意网络号为1、站号为1

点运行设置，设置以太网模块的IP，设置完成点击设置结束

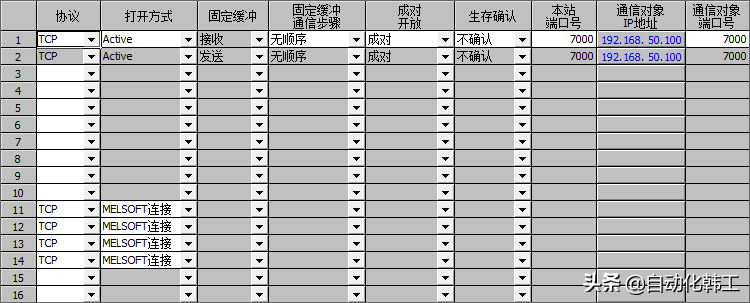

点击打开设置，这里可以添加各种通讯通道，如果想要电脑通过GX Works2进行通讯，要添加MELSOFT连接，一个通道只允许一台电脑连接，如果要允许多人同时调试连接，那么就多设置几个通道

参数保存后，通过USB连接或者内置以太网模块连接下载到PLC中，后面才可以用以太网连接方式。

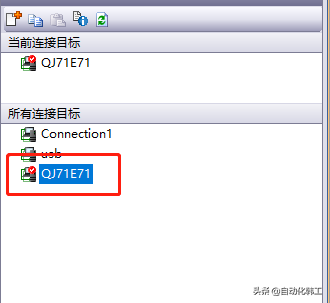

新建连接方式QJ71E71，双击进入

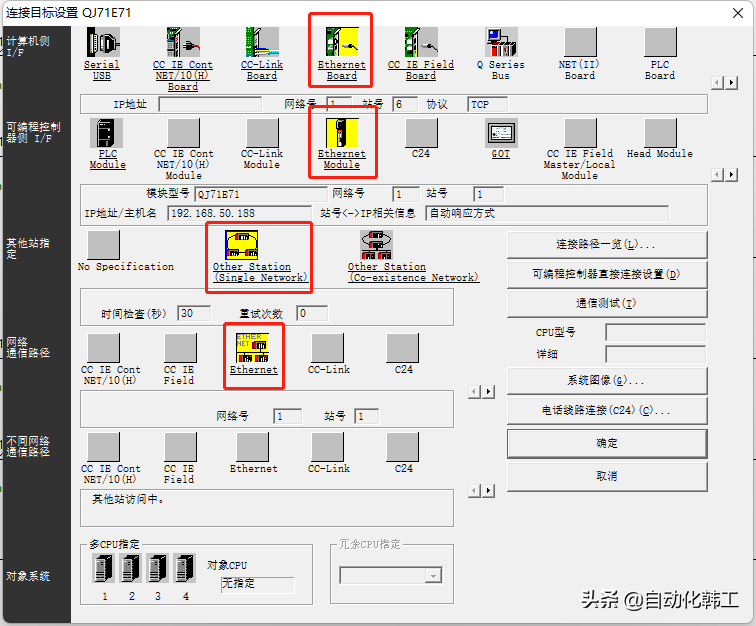

点击计算机侧的连接方式Ethernet Board，设置网络号和站号，网络号和以太网模块一致 ，站号与以太网模块不一致 。

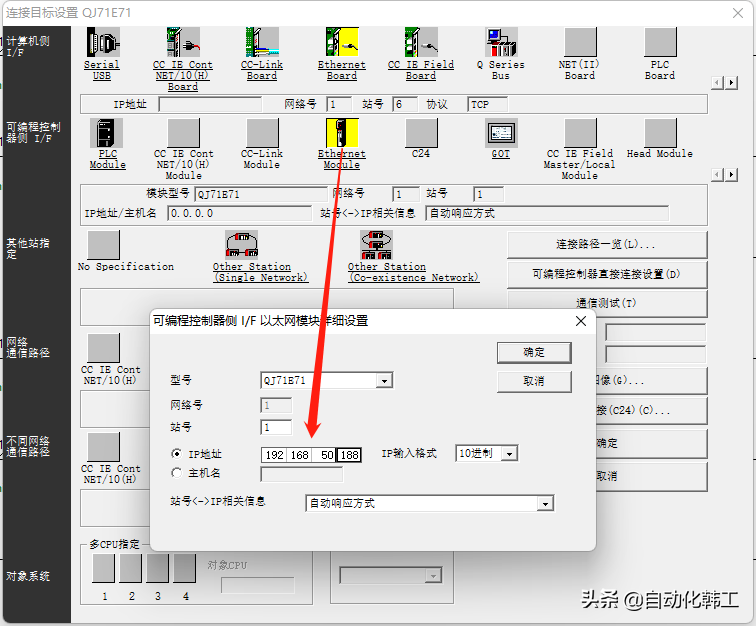

可编程控制器侧，选择Ethernet Module，设置站号、IP地址，这里的站号要与以太网模块的站号一致。

点击其余两项，完成设置

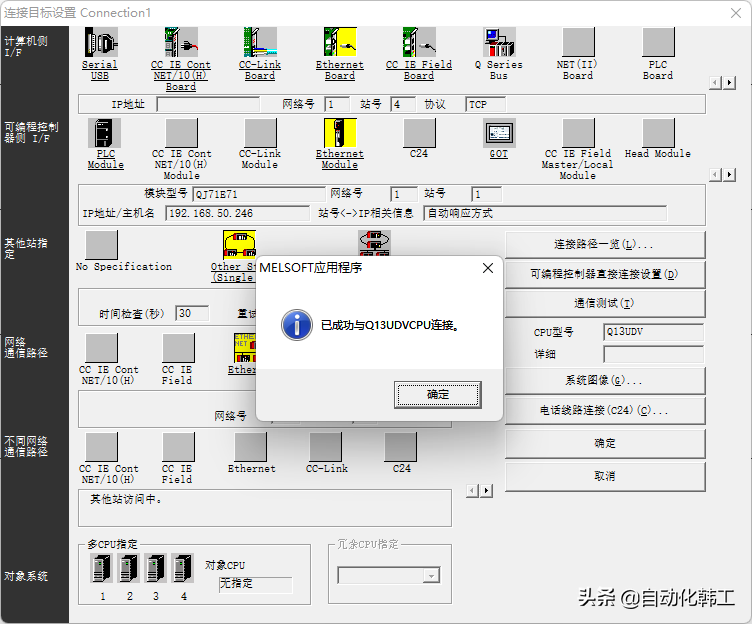

点击通讯测试，已经连接上PLC了

最后把连接通道设置为默认，以后GX Works2将以此为默认连接方式与PLC进行通讯

三菱PLC的连接方式和下载设置

在三菱GX WORK2编程软件，我们可以通过USB或网口的方式将PC与PLC连接，进行程序的下载、查看等操作。具体的操作如下：

1.点击软件左侧的【连接目标】，进入连接目标设置页。总设置路径为设置“计算机侧”→“可编程控制器侧”→“其他站指定”→“通讯测试”→“确定”。

USB连接

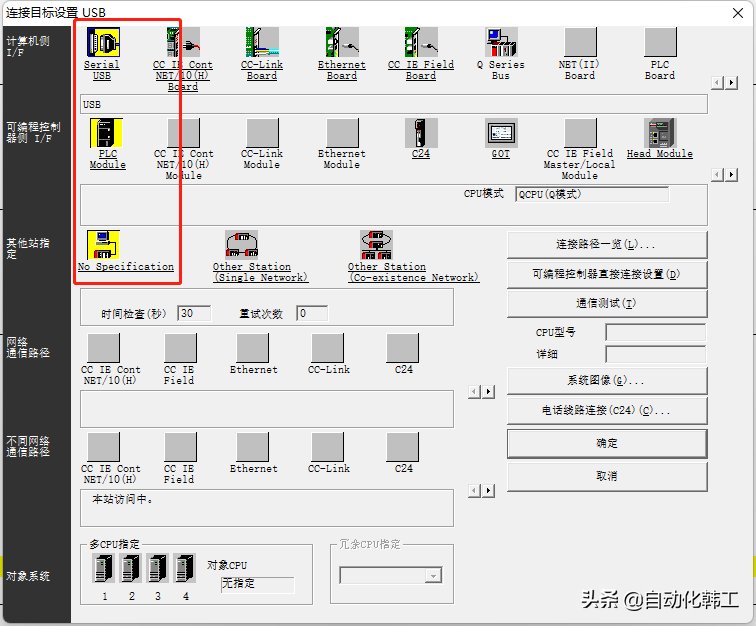

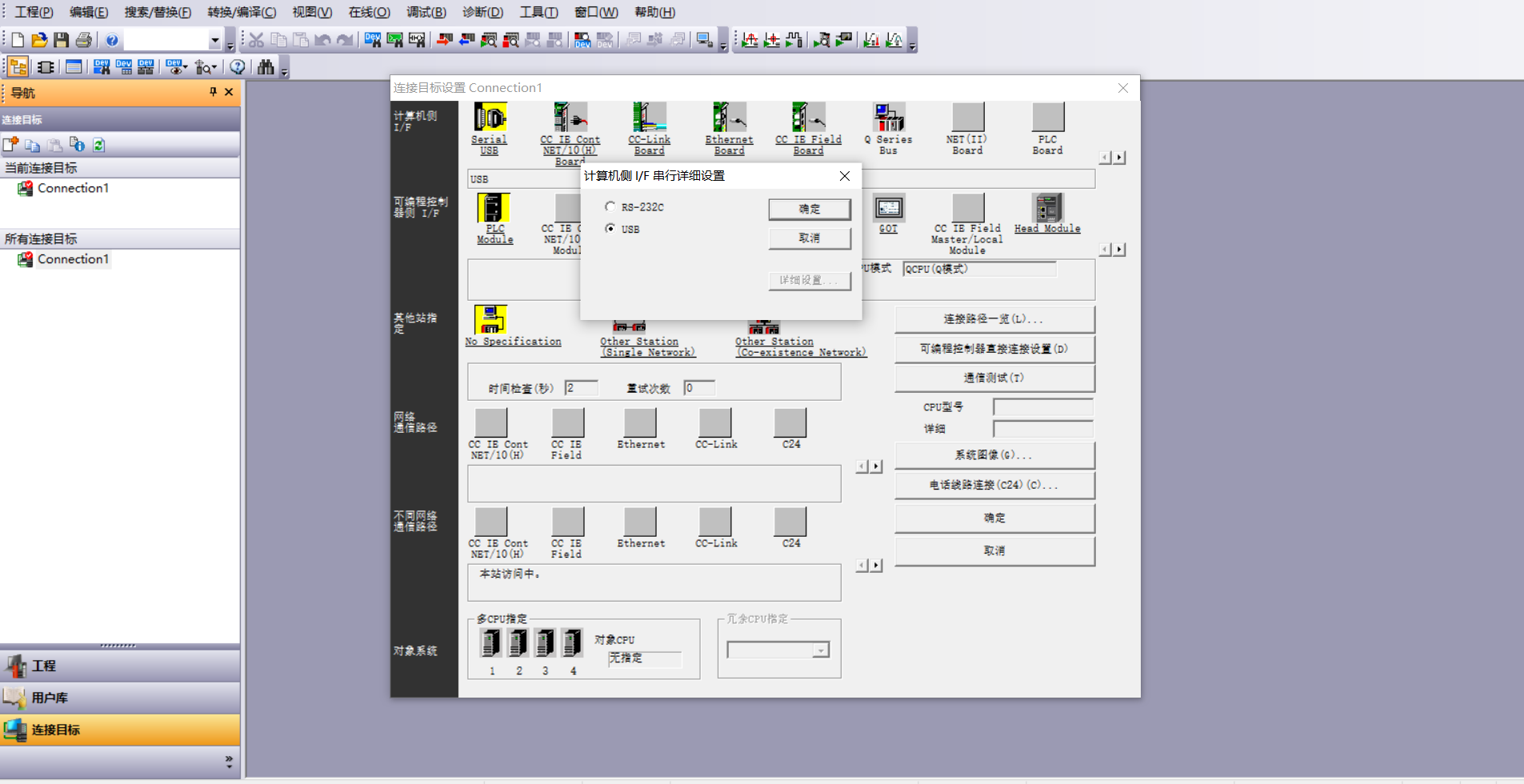

计算机侧：选择“USB”→“确定”

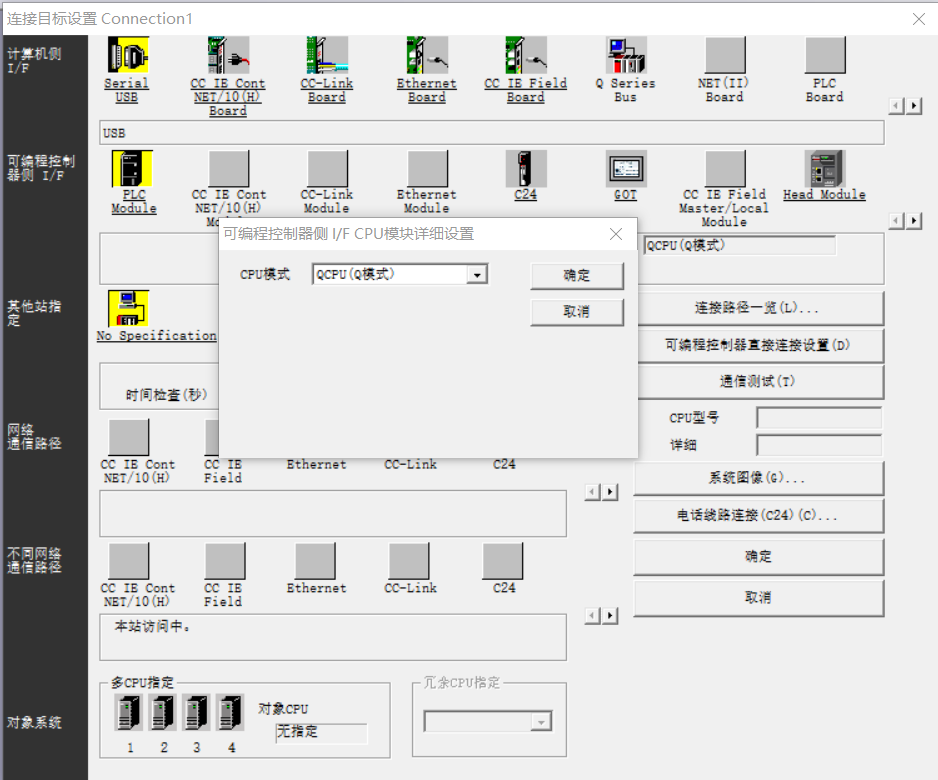

可编程控制器侧：选择CPU模式，按实际选择。

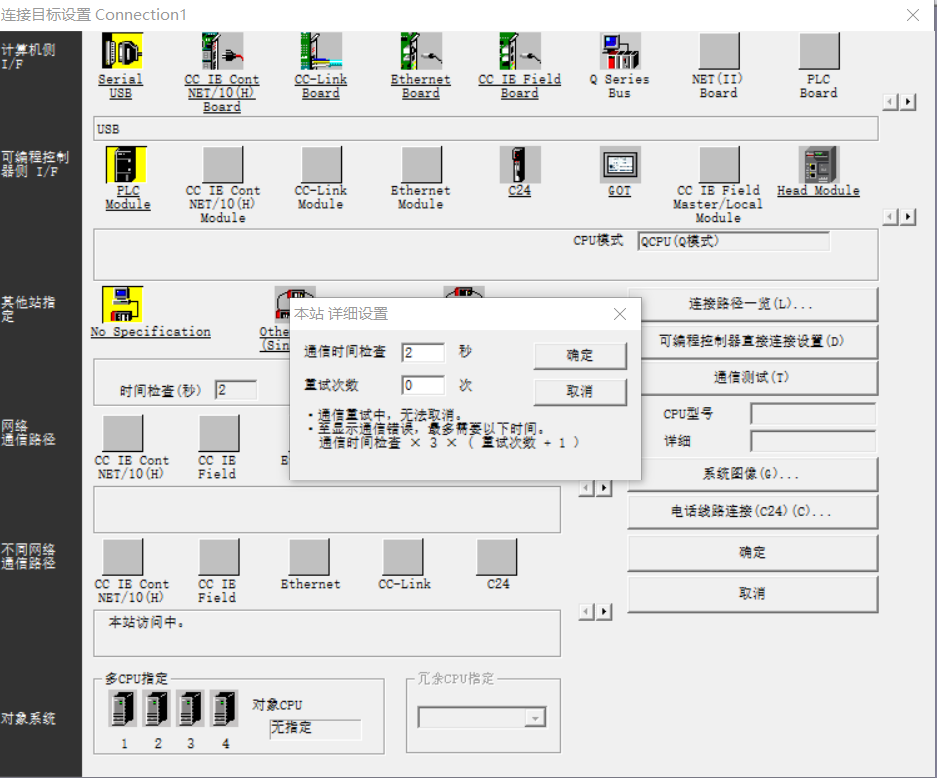

其他站指定：设定通信时间检查和重试次数。

网口连接

计算机侧：双击默认即可

可编程控制器侧：选择以太网口的连接方式，两种都可以选择，可以在此页面点击“搜索网络上的以太网内置型PLC”验证以上选择的连接方式对不对。然后确定退出。

其他站指定：同USB

设置好计算机侧和可编程控制器侧之后，就可以通信测试，通信OK会提示找到的PLC型号，【确定】退出就可，一定要点确定退出，不然计时搜索到了，设置也是不生效的。

和PLC本体通信上之后，就可以对程序进行下载等操作了。这里以下载操作为例。

点击软件菜单栏【在线】→【PLC写入】，进入在线数据操作页面。

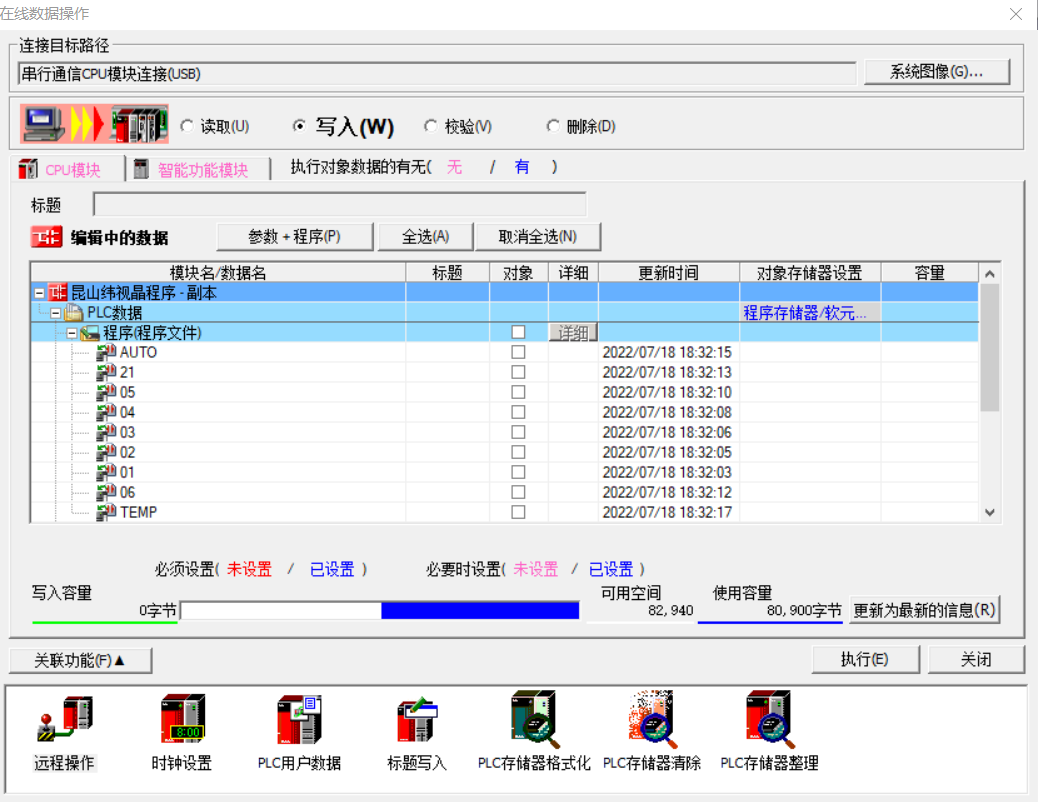

在数据操作页面下，可以对PLC本体进行一系列的操作，可以格式化，可以远程RUN或STOP等等。如果是第一次写入程序，建议先对PLC进行存储器清除和格式化一下。整理好的PLC点击【参数+程序】，就将程序和PLC参数全部勾选上了（二次下载可以只下载修改内容）。

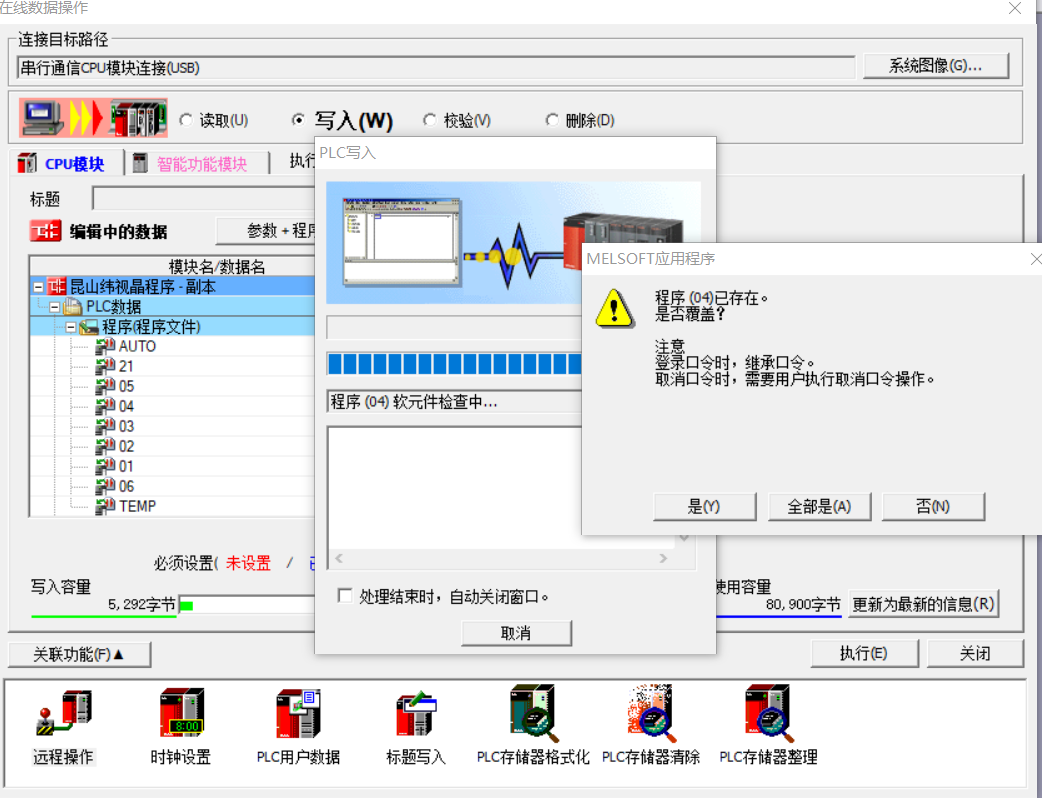

勾选好参数和程序，开始【执行】，参数和标签写入需要将PLC置STOP模式系统才允许写入。所以当软件弹出PLC STOP时，默认选择STOP。如果程序已经存在会弹出确定覆盖页面，视情况选择是或否。

等待程序下载完成即可。

以上就是三菱PLC的连接和数据操作，初学者可以多试几次，通信连接不上时，可以尝试更换通信线，网络是否选择对等思路进行排查。
