施耐德PLC编程软件Unity ProxL30软件安装步骤

点击Unity ProxL图标

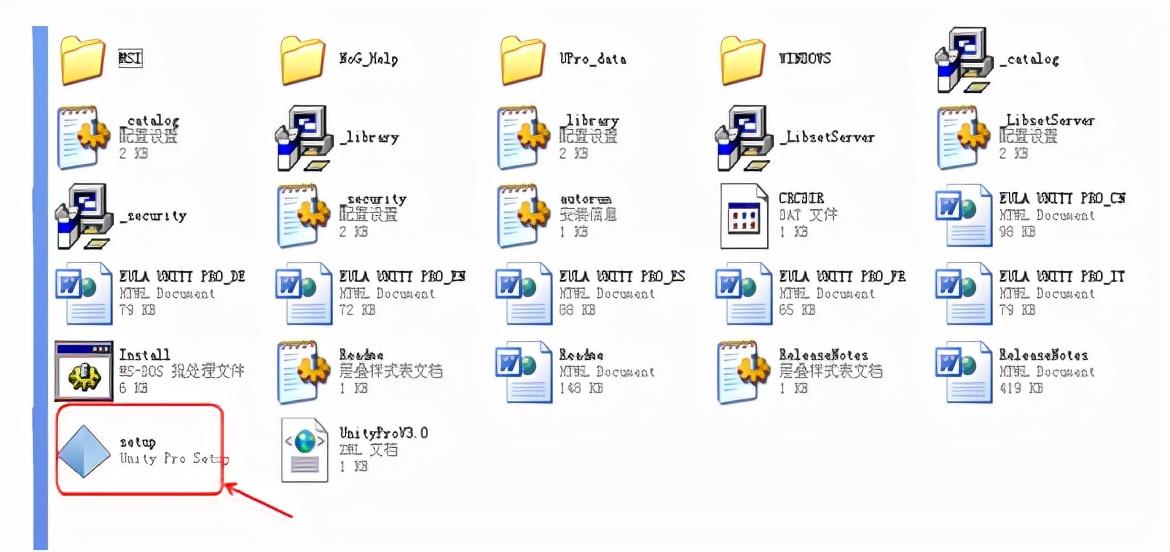

点击setup

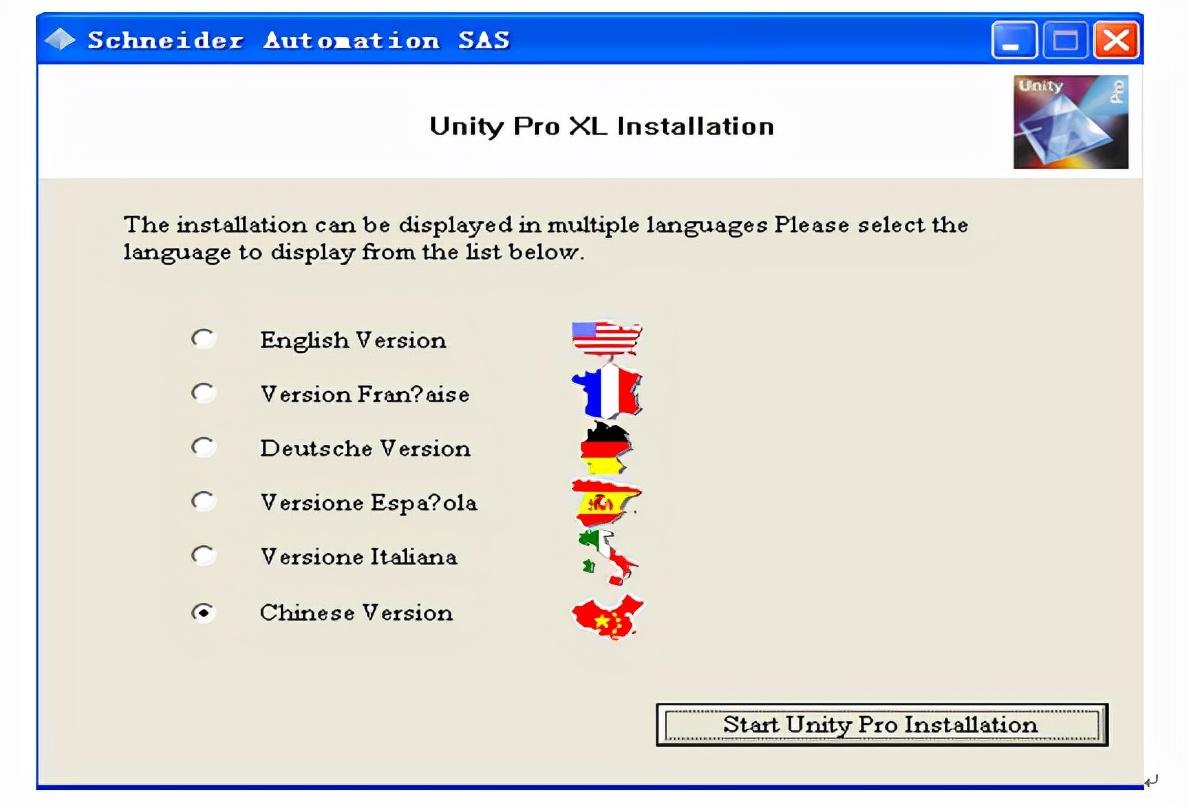

选择chinese version

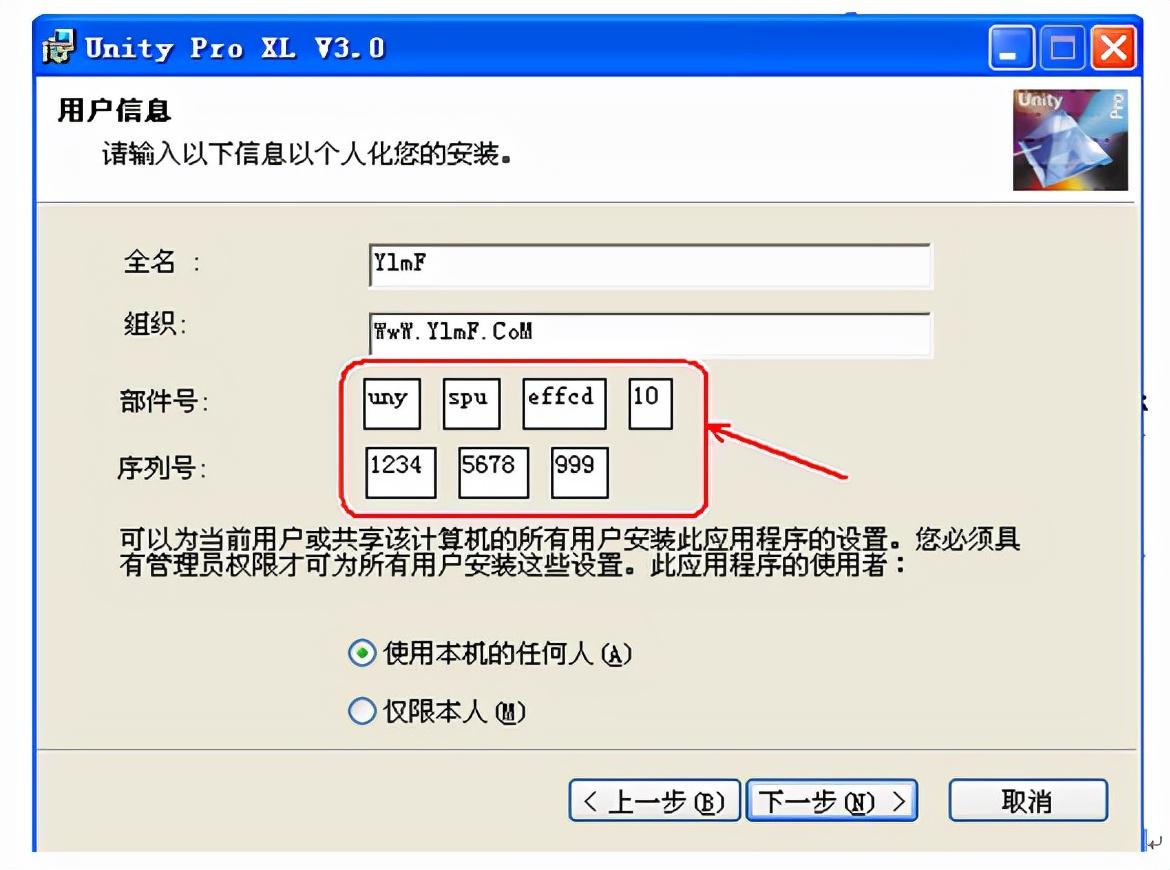

输入序列号，点击下一步

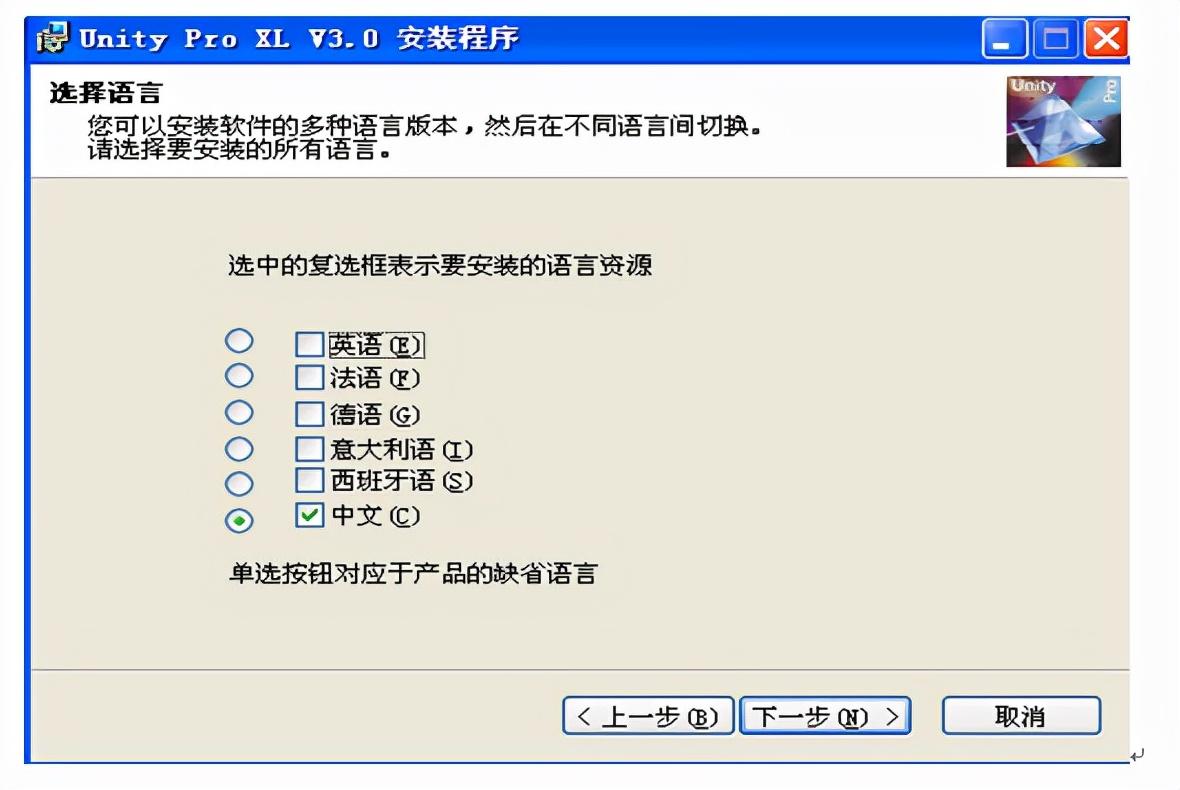

选择“中文”，点击下一步

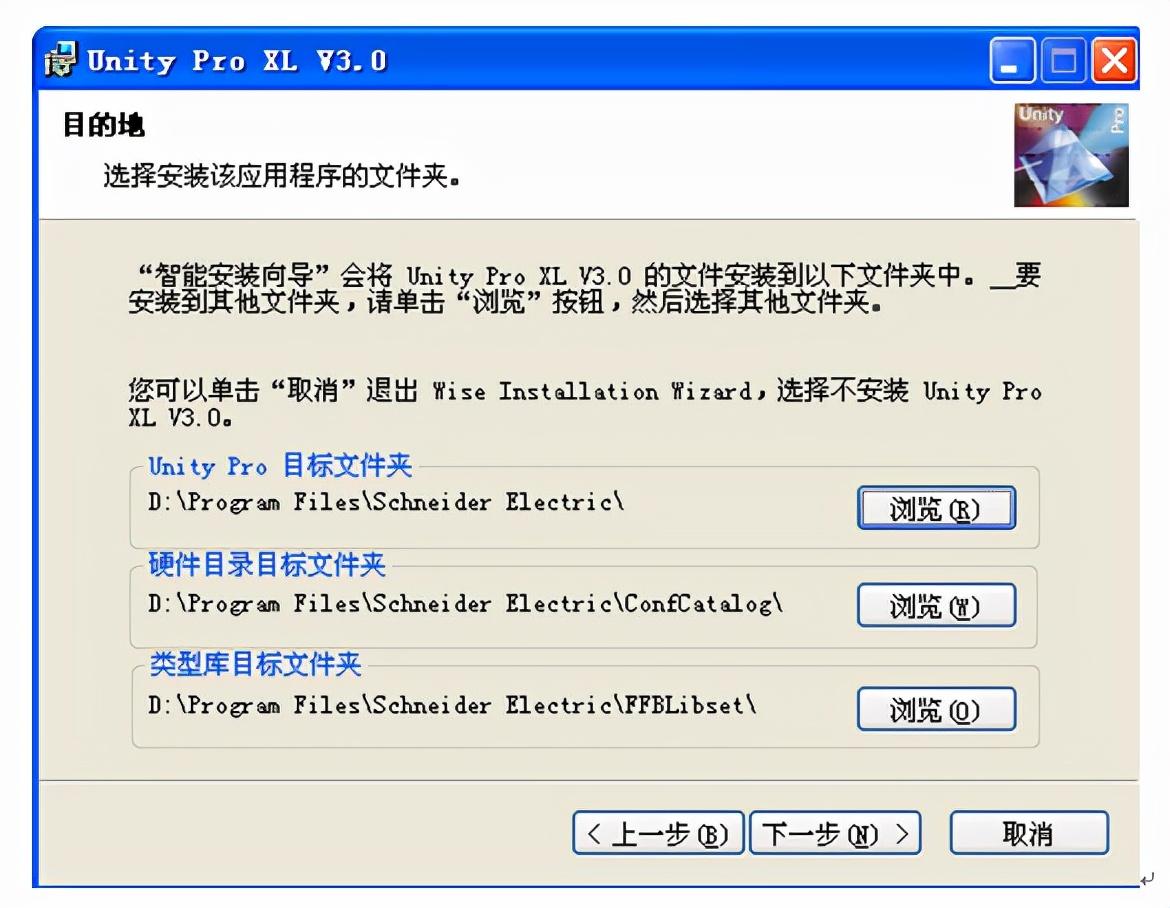

选择安装路径，点击下一步

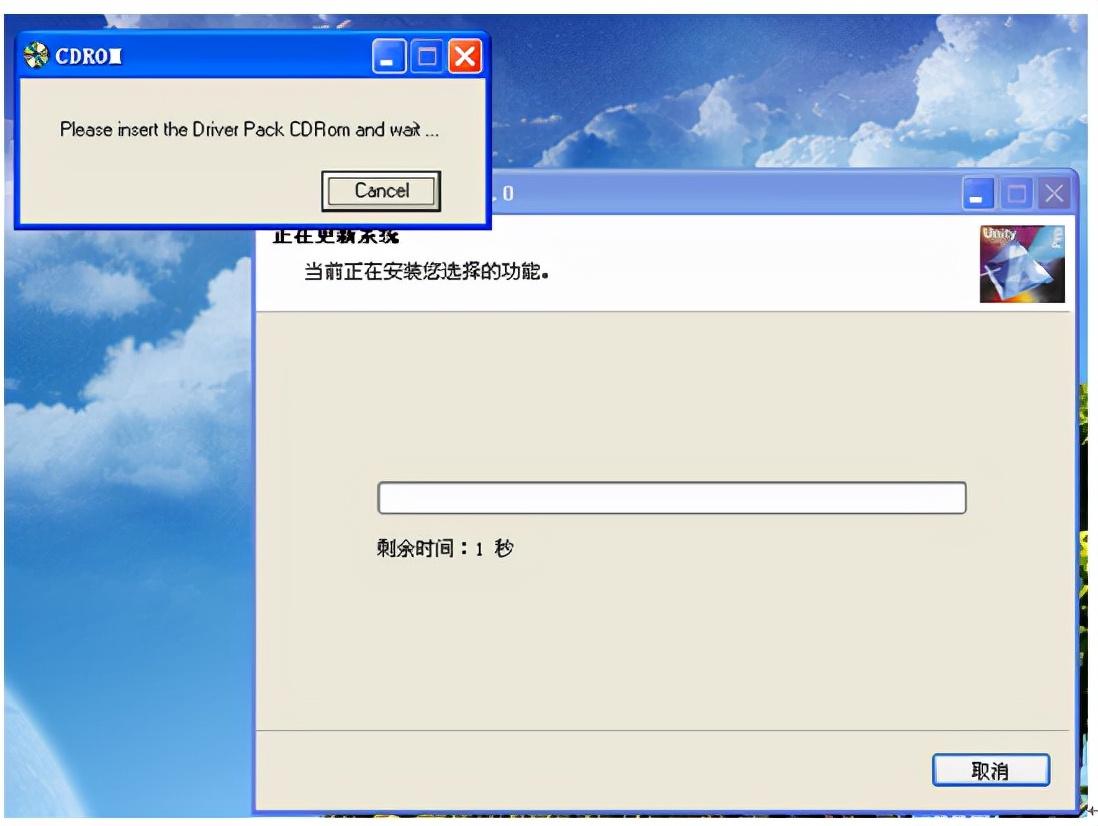

点击“Cancel”

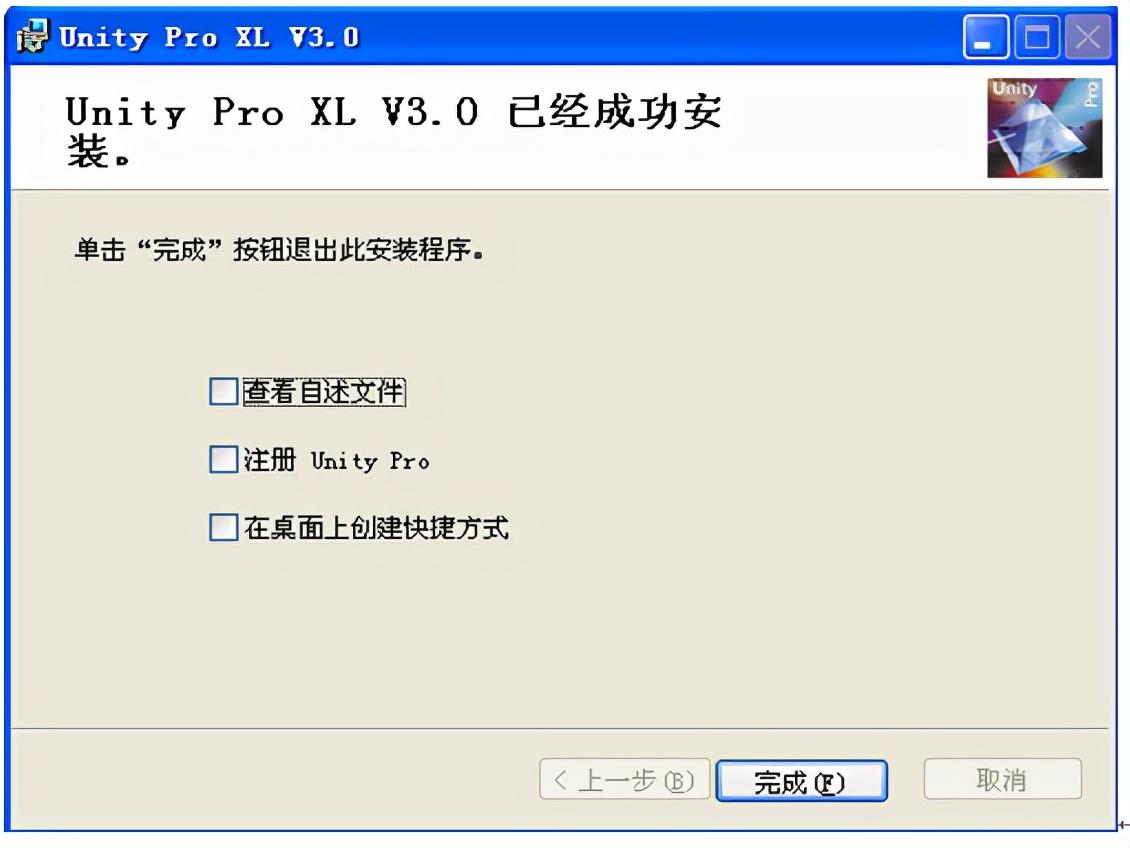

点击“完成”。

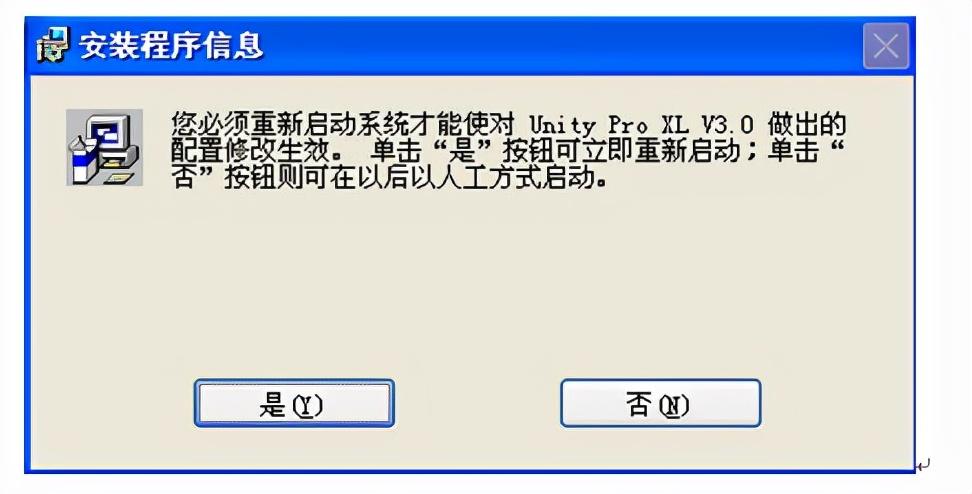

点击“是”，重新启动电脑

. Concept 2.6的安装

安装前准备：

1.将本机系统的用户名更改为较短的英文。

2.将系统设置密码。

3.检查系统服务项中Network DDE DSDM服务项是否选择手动/自动，若是在禁用状态就将其更改为手动/自动。

Concept 2.6 软件主要是安装在编程机上，用于连接PLC。程序改点和程序联机都在编程机上。 安装包有三部分组成:

Concept2.6 XL（安装包）；

Concept2.6_release（升级包）；

授权；

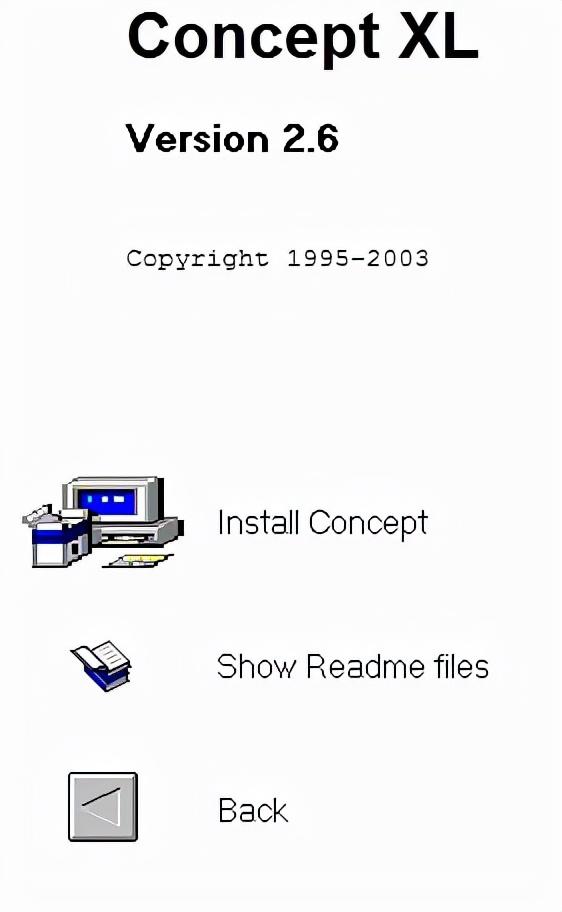

点击

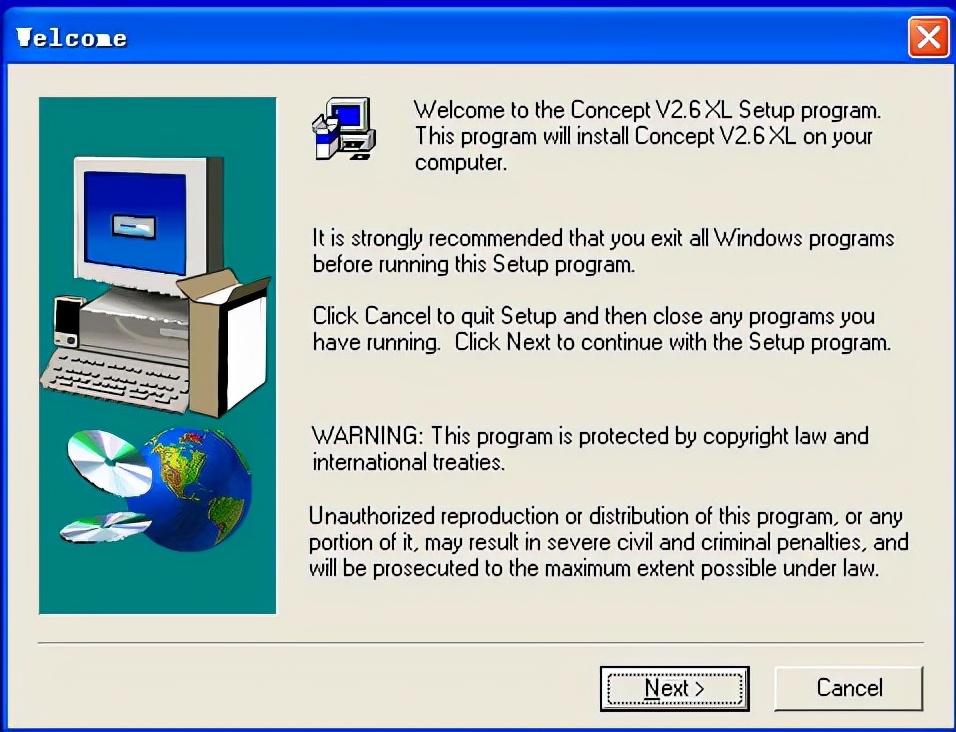

安装软件

出现下面界面

点击“next”

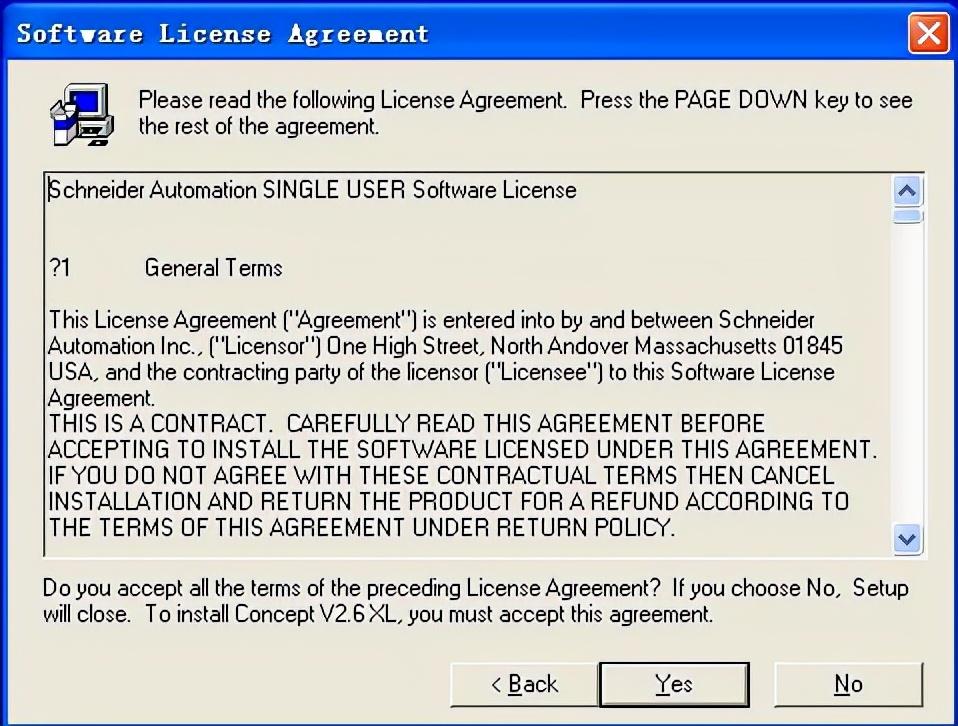

点击“Yes”同意本协议

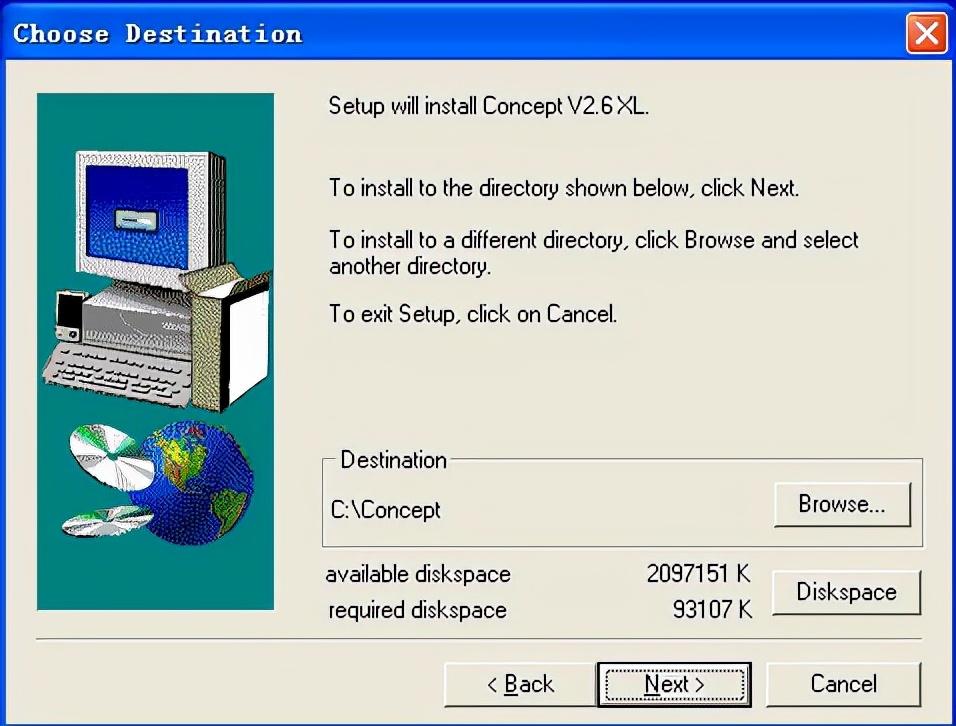

根据自己系统情况选择安装目录

选择“Autodest”选项

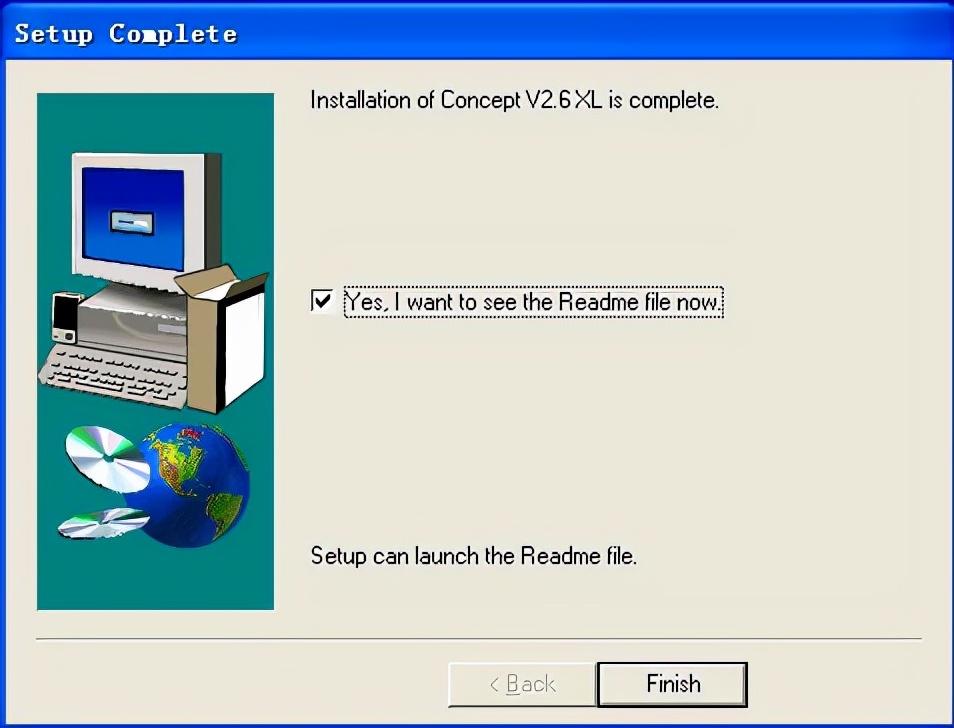

主程序安装完成，但是还得安装升级包和授权

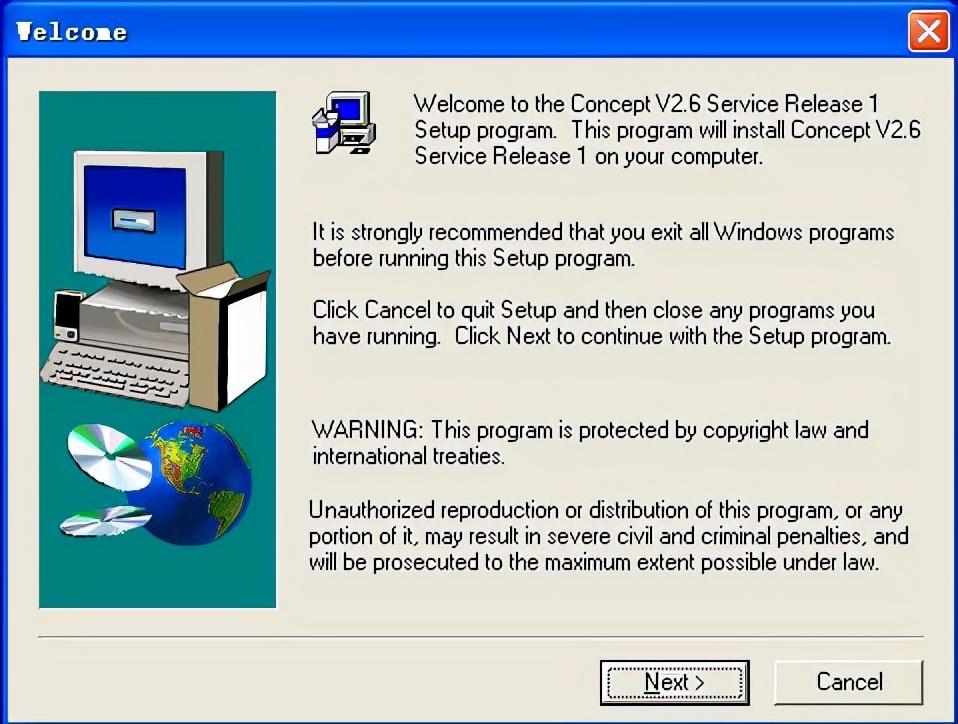

安装Concept2.6_release

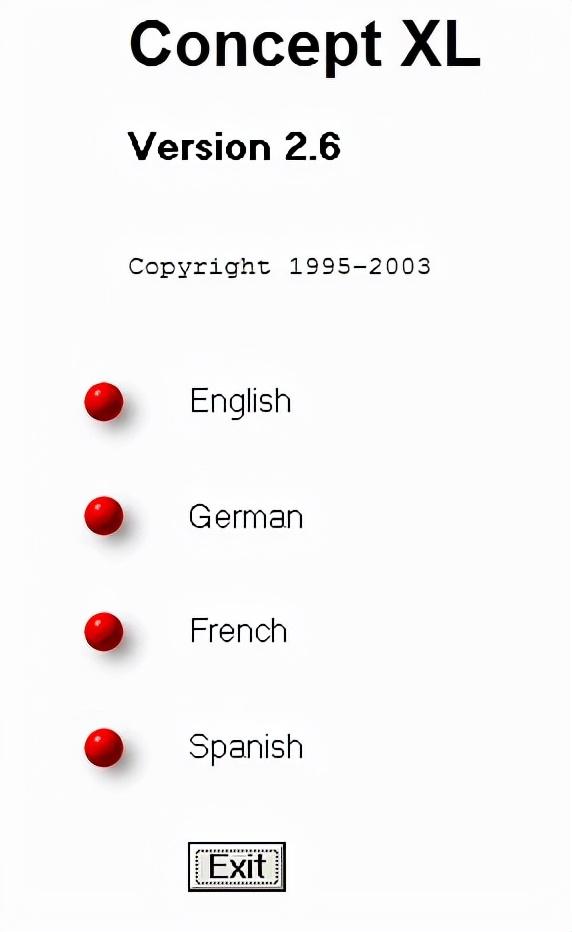

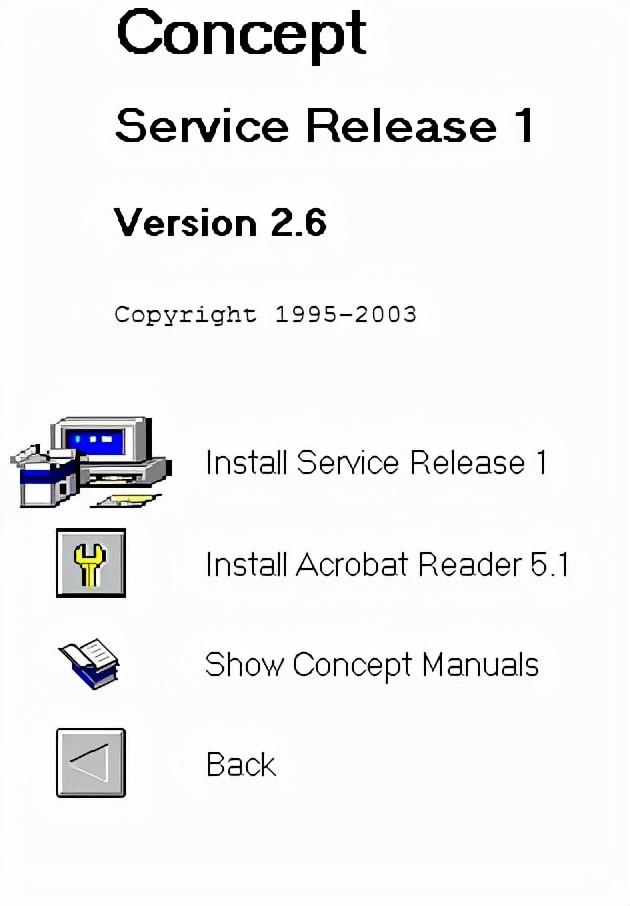

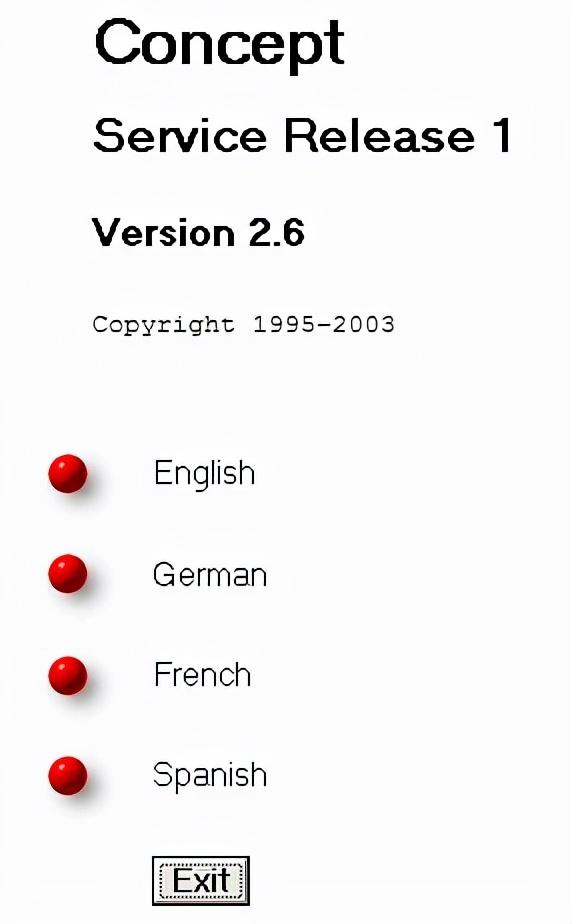

选择“Englishi”选项，点击“Install Service Release 1”进入下个界面

点击“Next”进入下一步

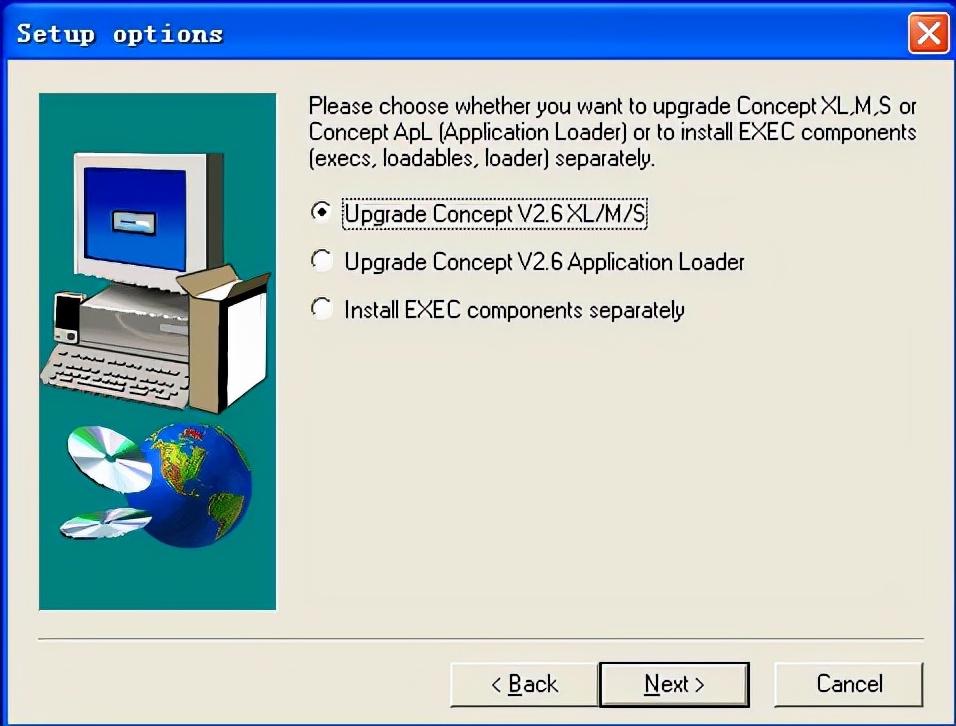

在此界面选择“Upgrade concept V2.6 XL/M/S”

根据自己系统情况选择安装目录，建议安装在上一目录下

下面的界面全部选择

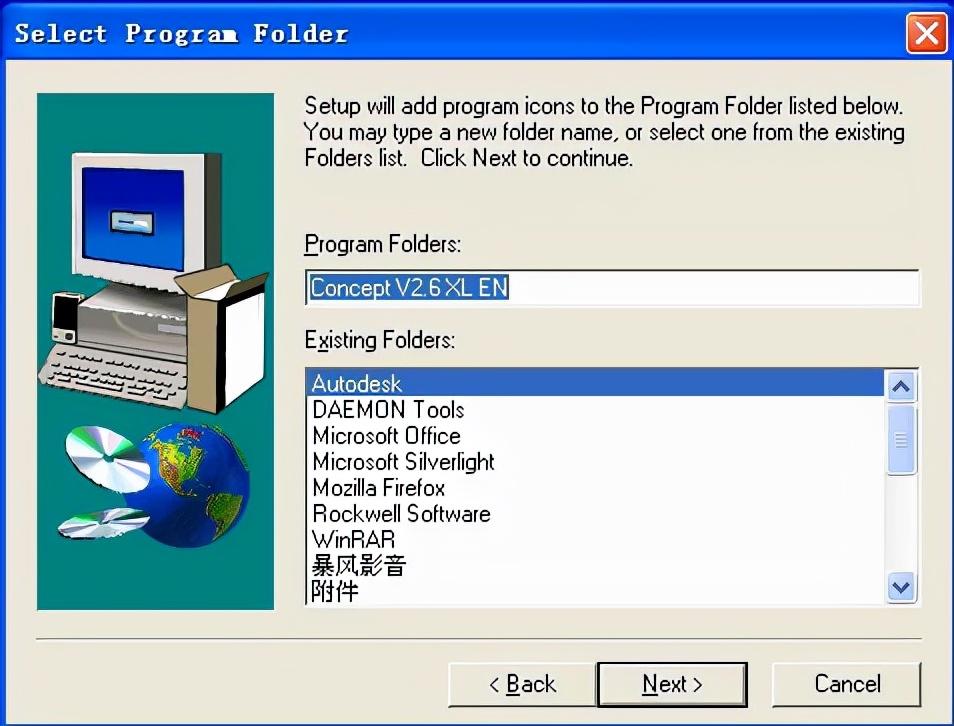

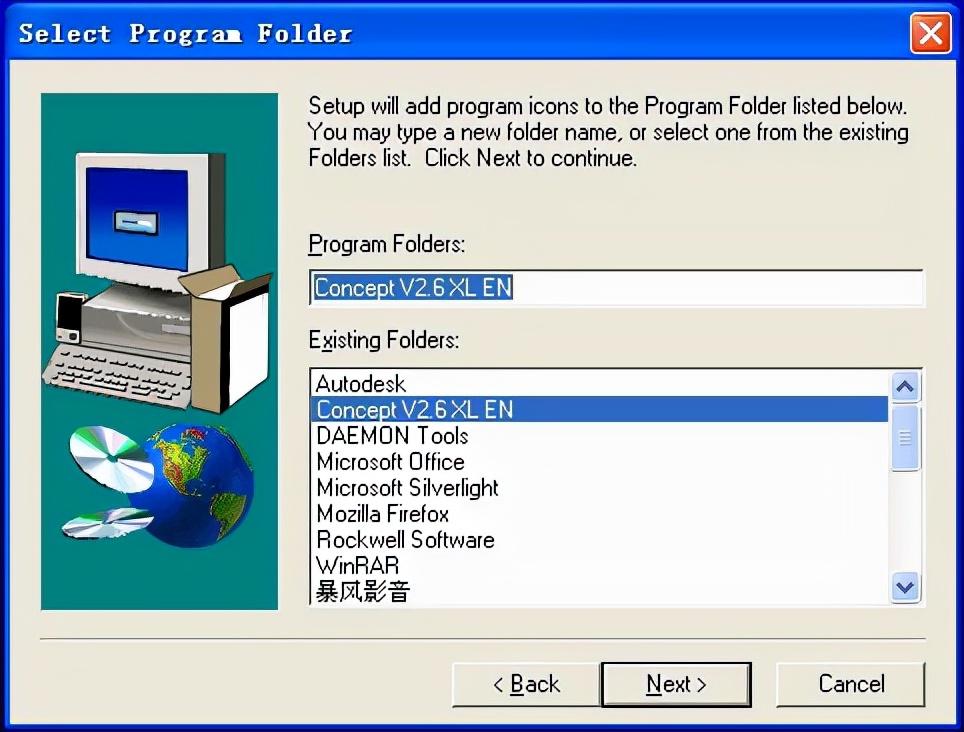

选择“Concept V2.6 XL EN”选项

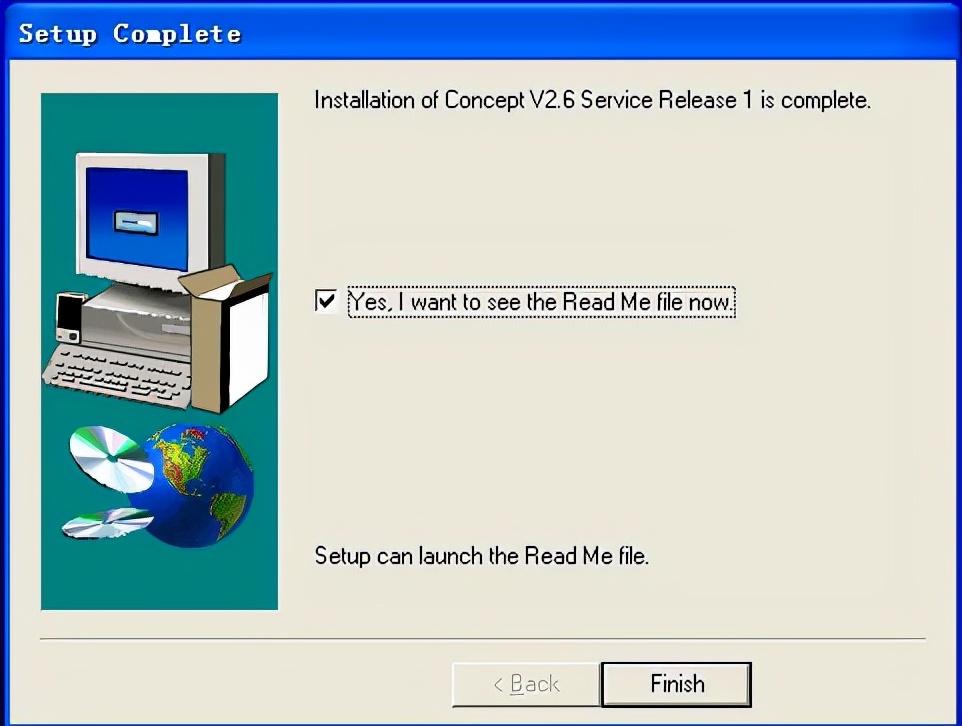

点击“Finshi”完成安装，先别打开软件，先进行授权

Concept2.6授权

将授权文件夹中的

拷贝到安装目录下，默认的concept2.6安装目录是C:\concept。

施耐德PLC编程SoMachine软件工程的建立及仿真

在自动控制领域，施耐德各系列PLC，因其强大的功能、友好的界面被大家广泛的应用。这里以施耐德SoMachine V4.3编程软件分享PLC工程的建立及程序的仿真。

以下图片为SoMachine软件安装后的图标，软件安装过程这里不做详细介绍，但其安装时，需要使用虚拟光驱引导安装，这是与一般的常规软件安装不同。

建立工程

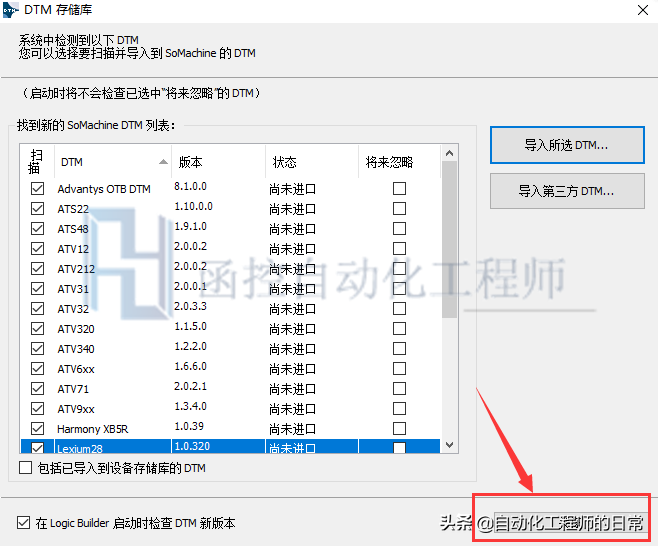

双击SoMachine软件图标，打开软件。新安装的软件会弹出如下所示的窗口。

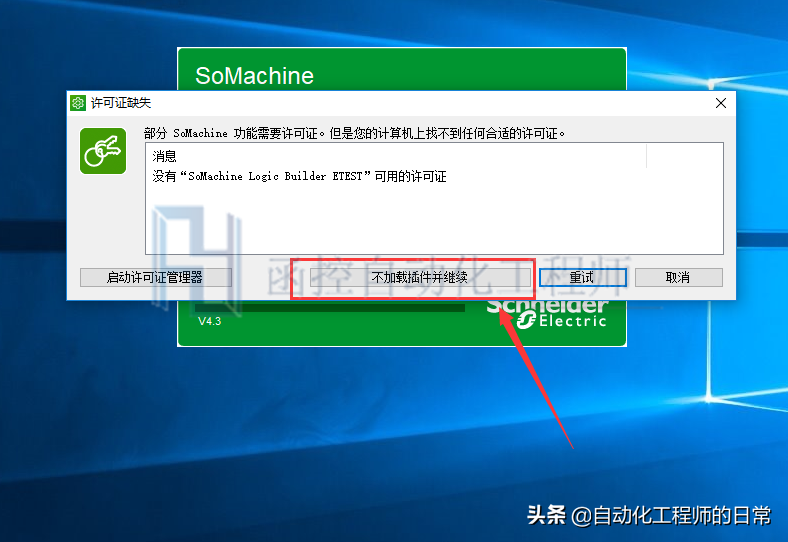

点击“不加装插间并继续”按钮，继续打开软件，软件探测如下所示对话框；

点击“关闭”按钮；

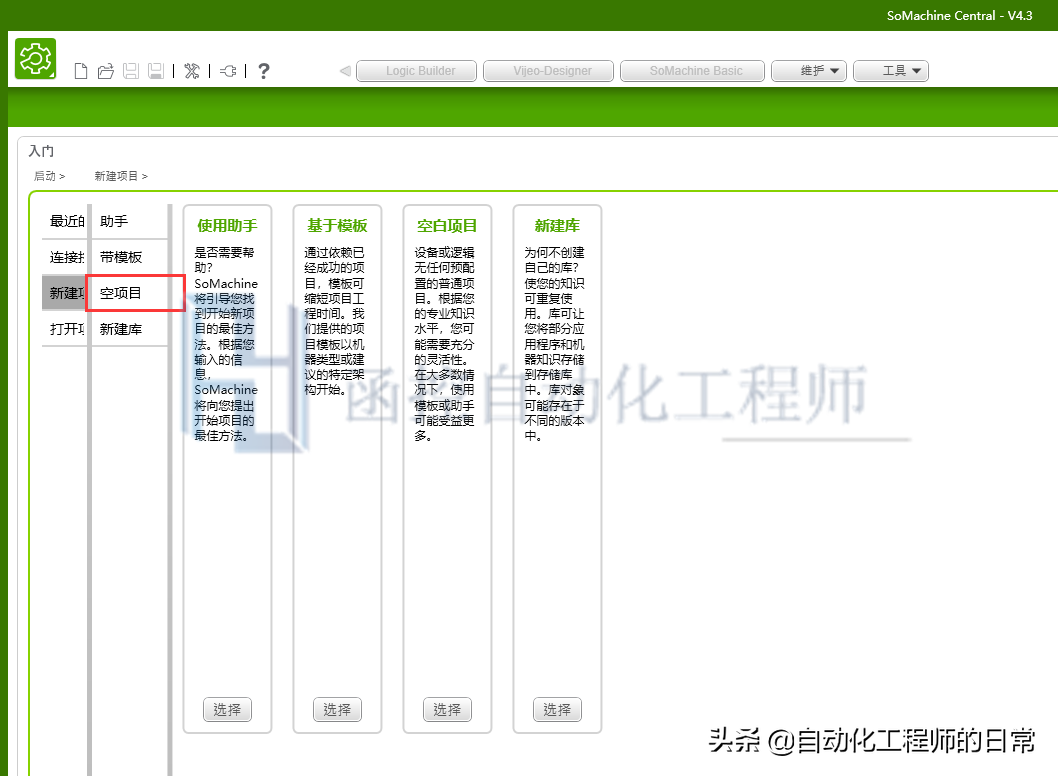

在弹出的界面中，选择“新建项目”-“空项目”；

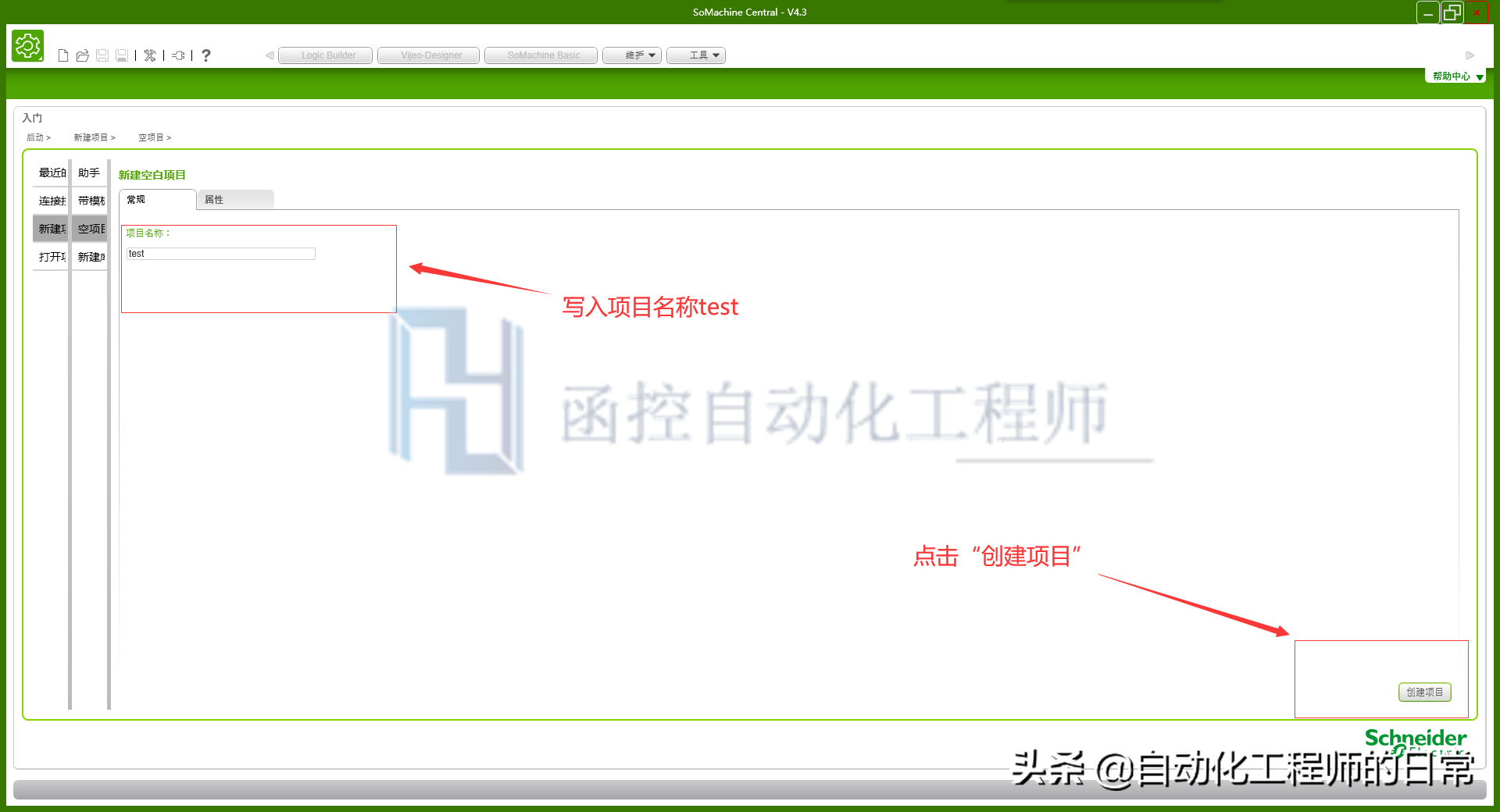

在如下所示的界面，协调项目的名称“test”，然后点击“创建项目”；

在弹出的界面，双击“添加及删除设备”，进入硬件组态画面；

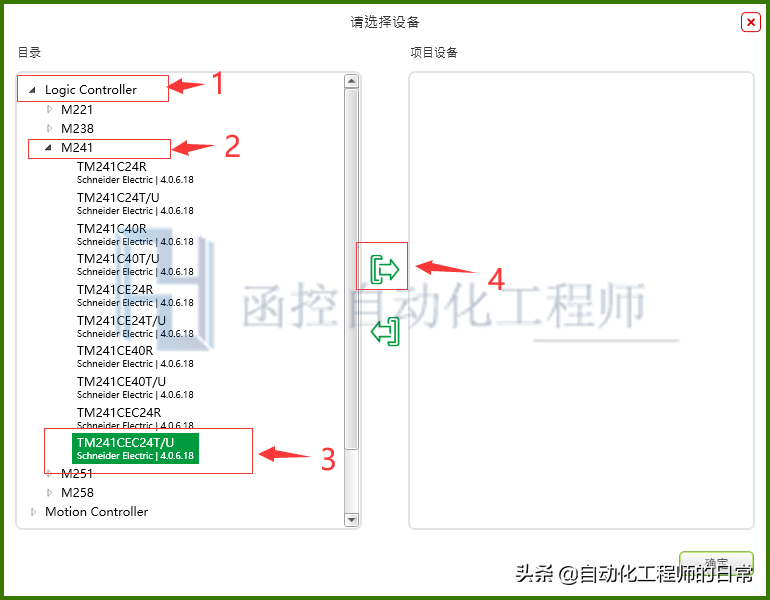

在硬件组态对话框中，依照如下所示的顺序选择，导入PLC硬件；

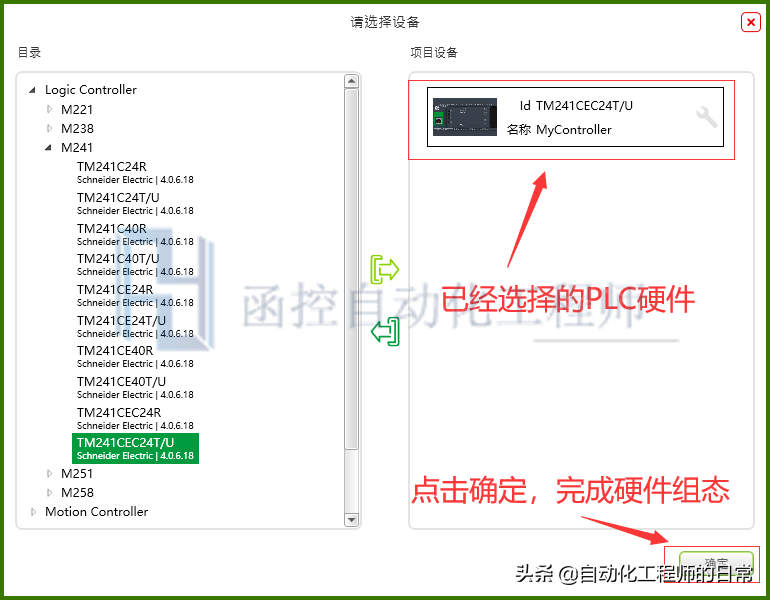

PLC硬件导入以后如下图所示，点击“完成”，关闭硬件组态对话框；

回到软件项目导航界面，双击“控制器”，进入PLC的编程界面；

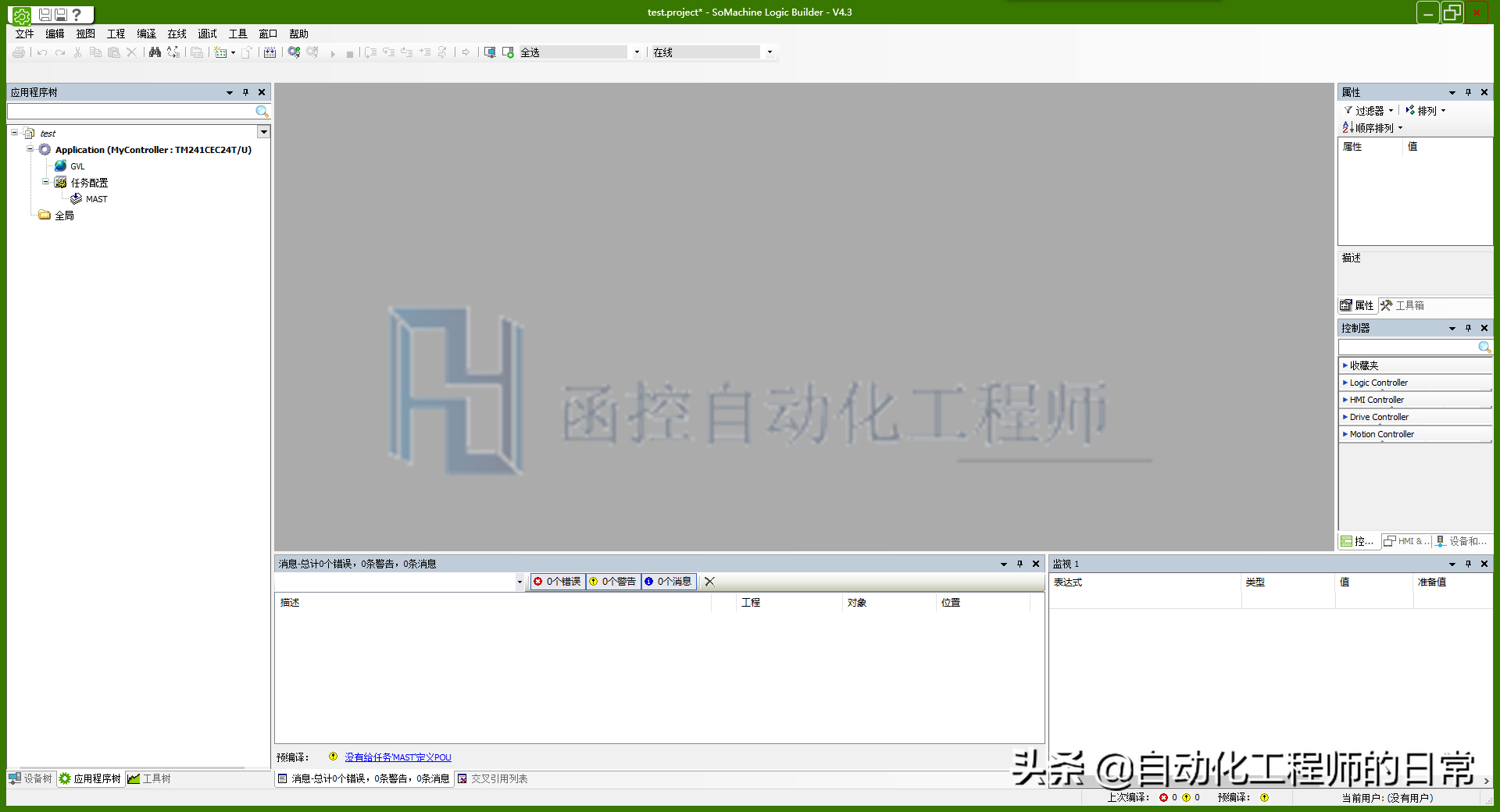

PLC编程界面如下图所示；

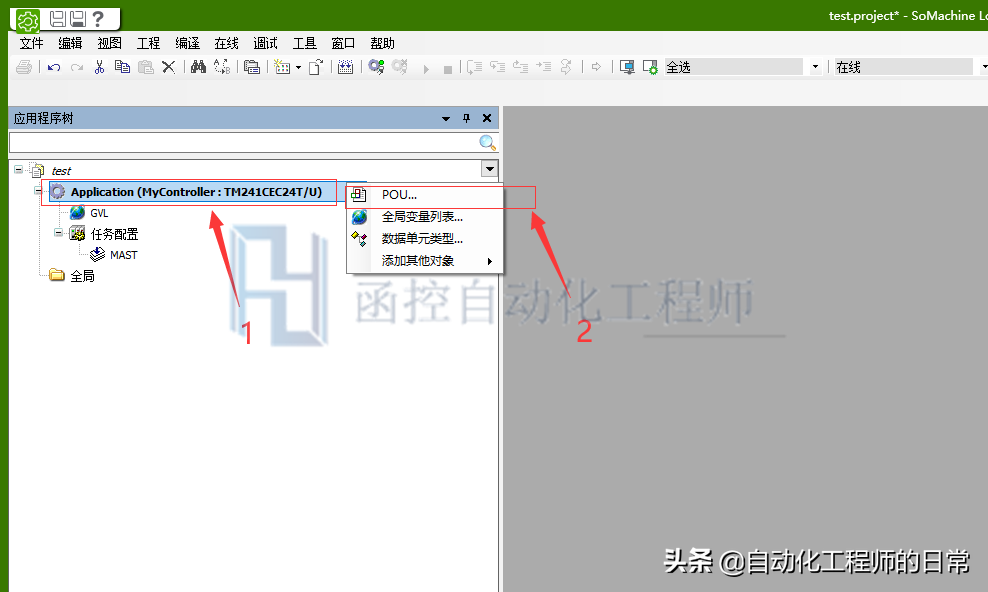

在PLC的编程界面的左侧的应用程序树中，点击“Application”右侧的“+”号图标，在弹出的快捷菜单中，选择“POU…”创建程序；

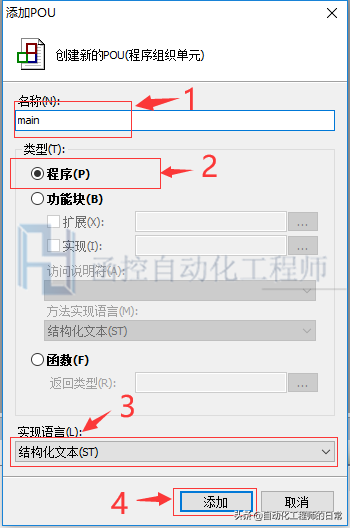

在弹出的对话框中，输入程序名称“main”-类型选择程序，实现语言选择ST（当然这个位置还可以选择梯形图、FBD等），点击“添加”。即可完成程序的创建。

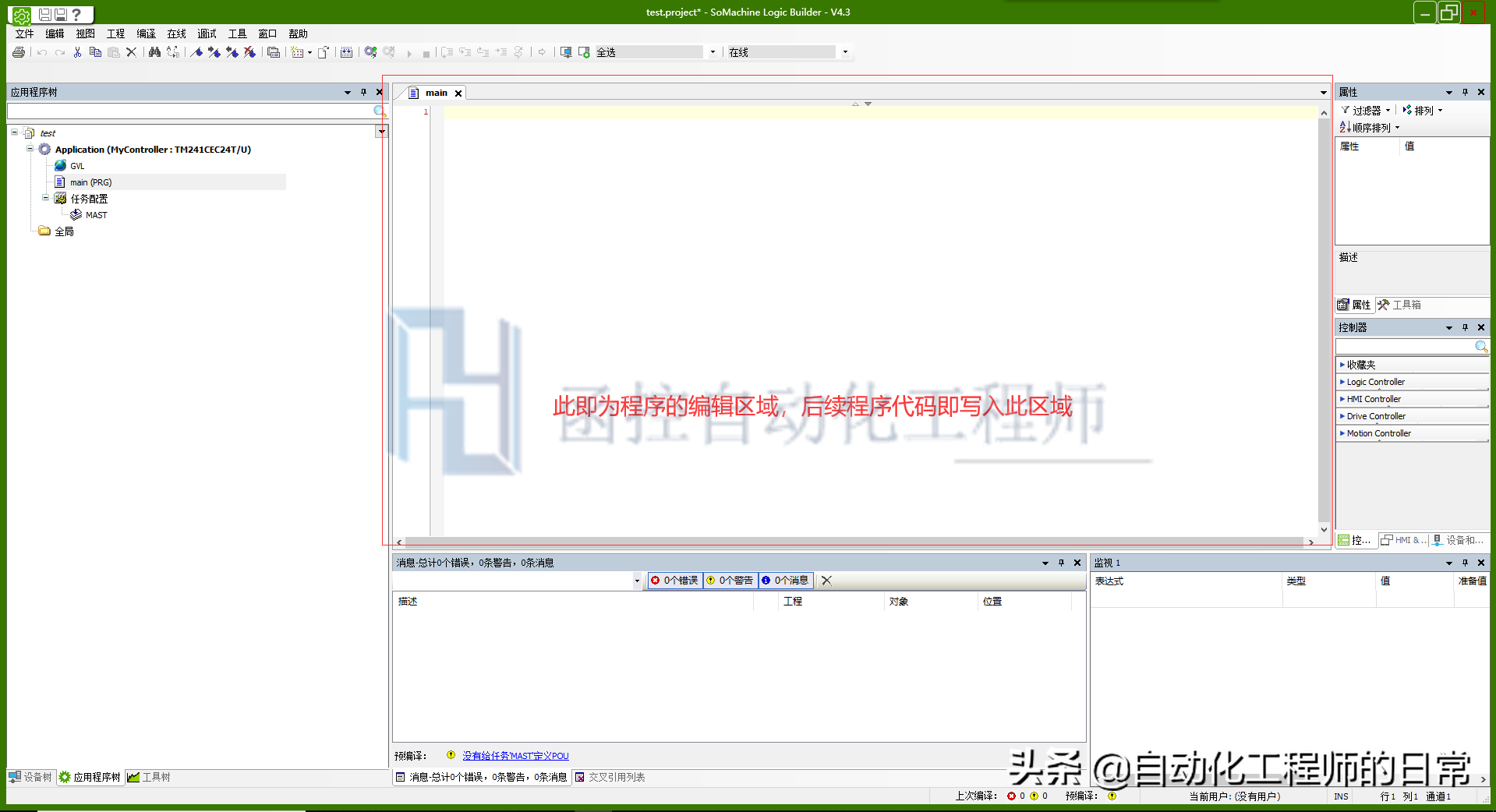

如下即为ST语言方法的程序编辑器；

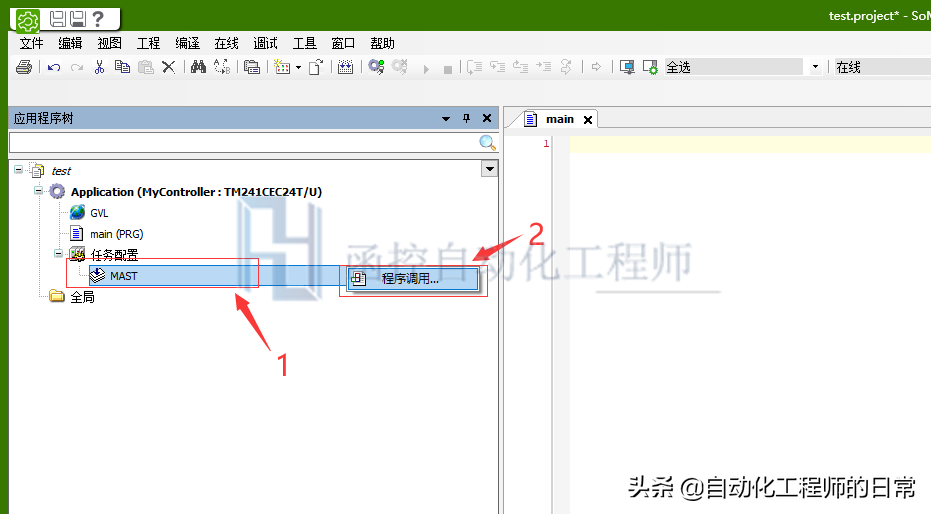

在界面左侧的“应用程序树”中，任务设置-MAST的右侧点击“+”，在弹出的快捷菜单中，选择“程序调用…”；

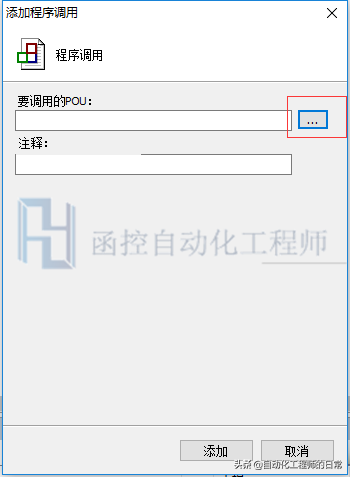

弹出如下所示的对话框，在要调用的POU项，点击“…”；

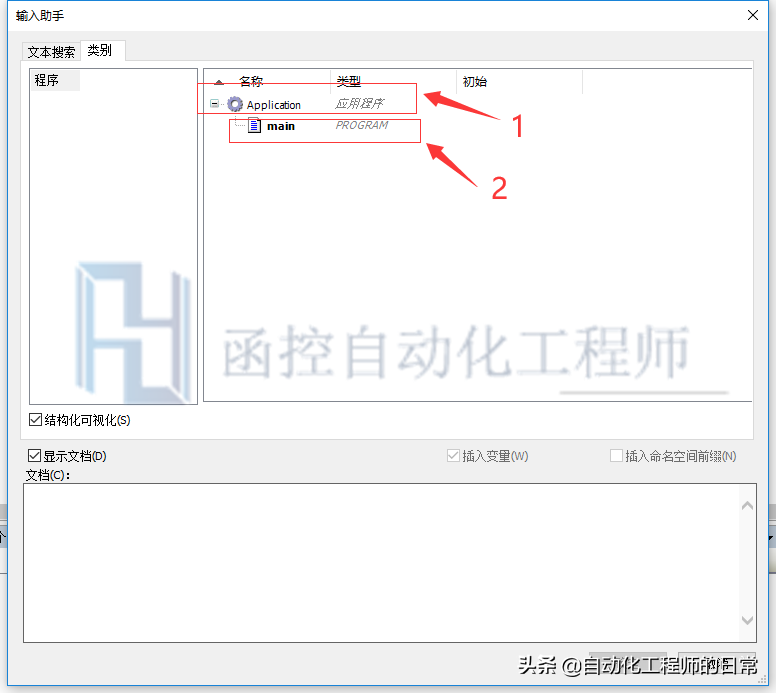

弹出如下所示界面，选择“Application”-“main（我们已经建立的程序页名称）”双击；

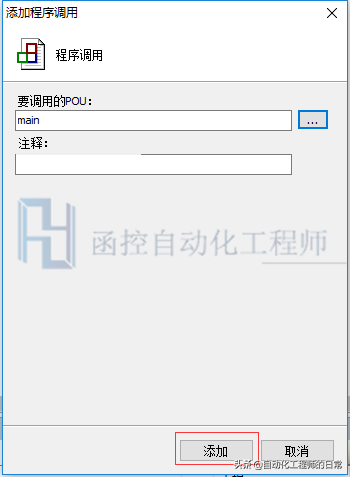

回到添加程序调用对话框，点击“添加”；

添加完成后，应用程序树如下图所示；

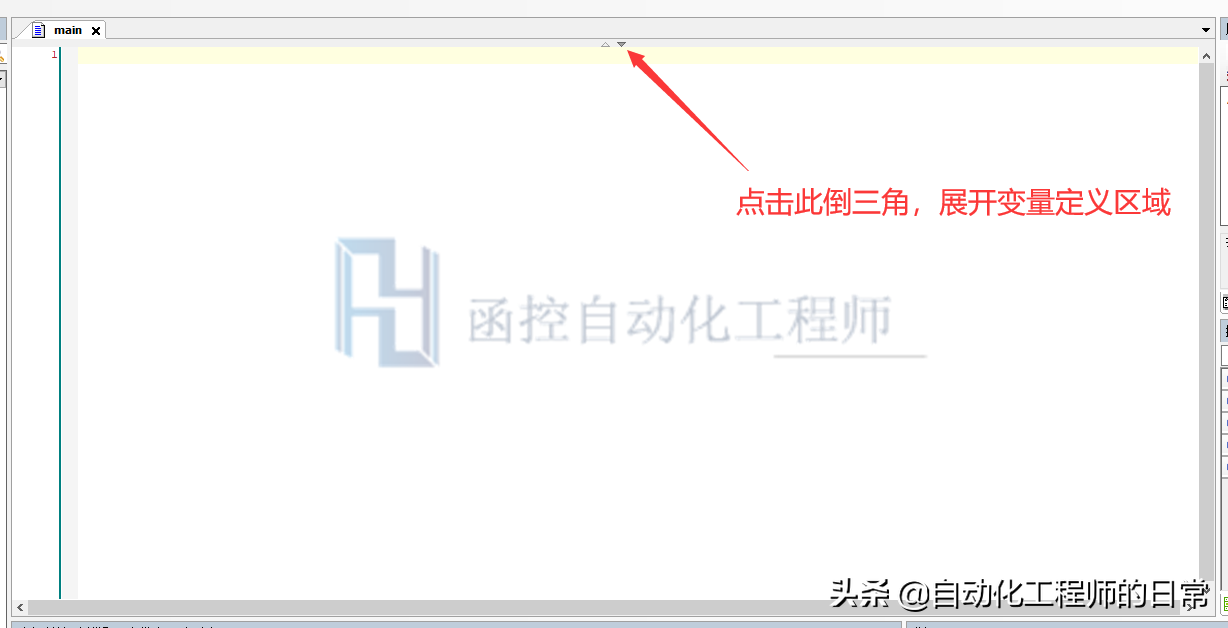

在程序编辑器的上方，点击倒三角符号，打开变量定义编辑器；

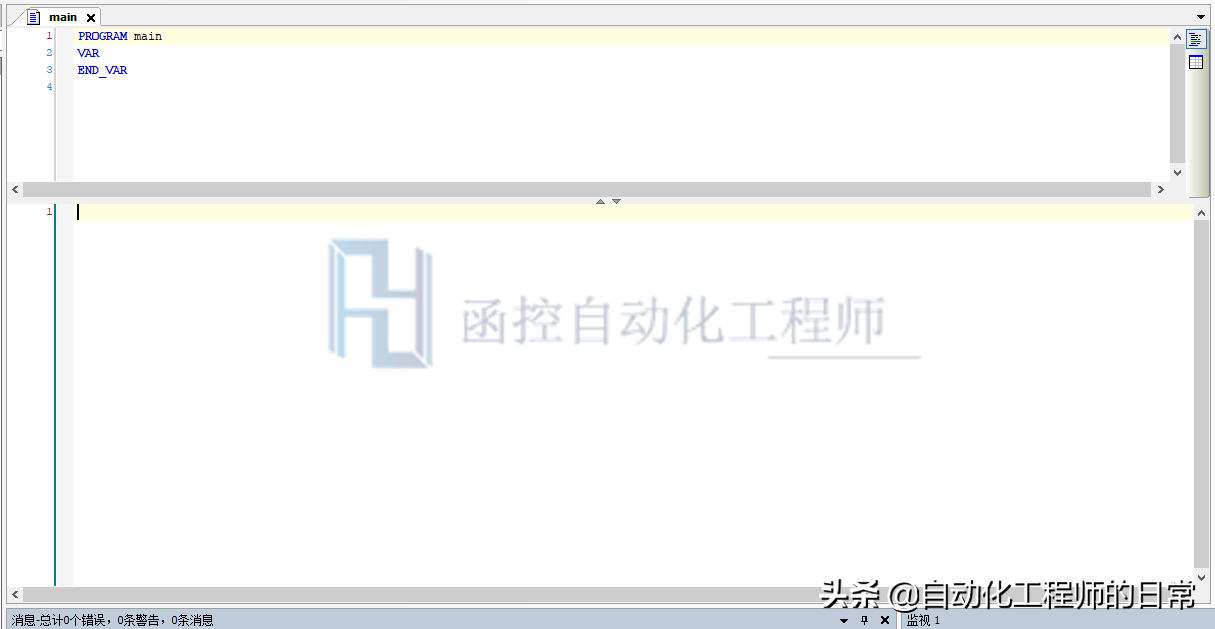

变量定义区打开后的程序编辑区如下图所示；

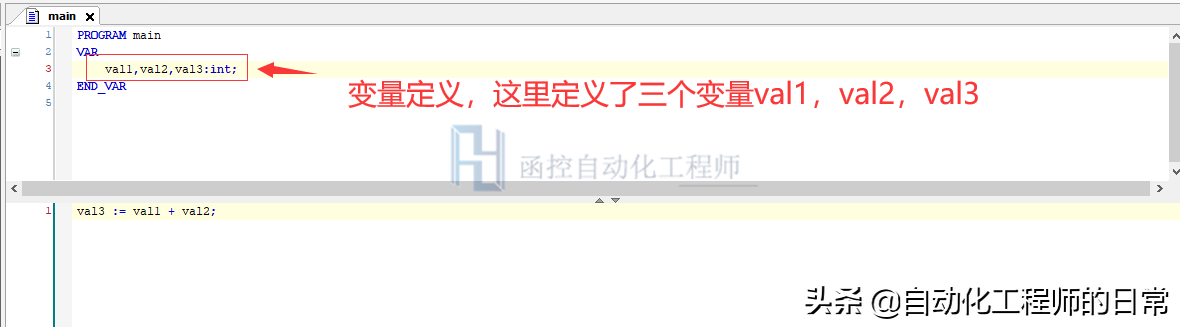

在变量编辑区输入“val1，val2，val3：int；”即定义了val1，val2，val3三个整型变量；

在程序代码区，输入“val3:=val1+val2”；实现将两个变量求和；

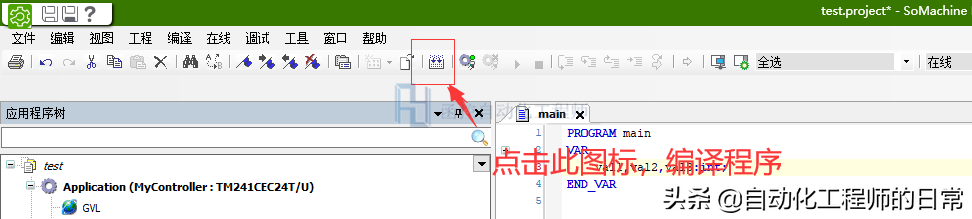

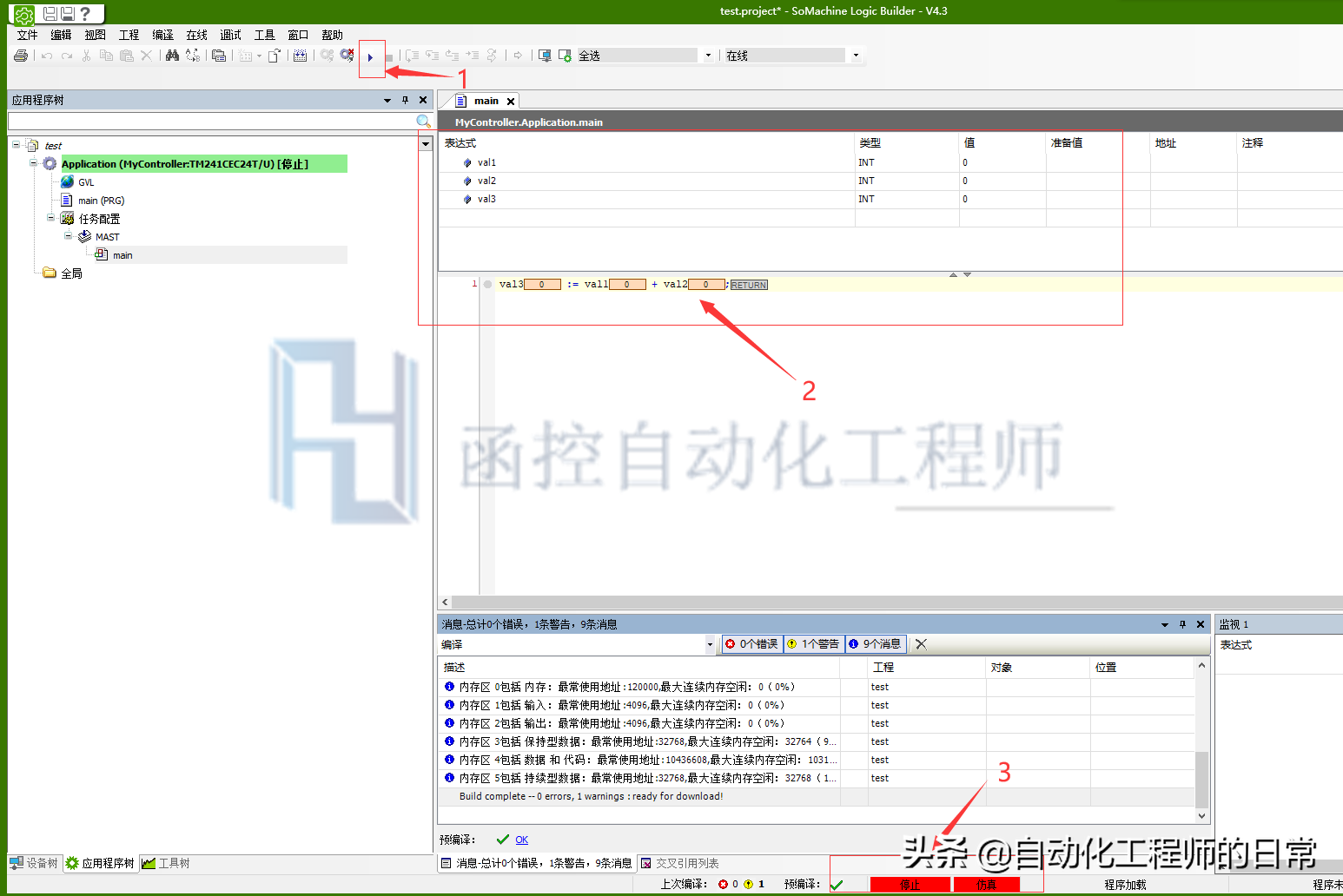

程序编写完成后，点击工具栏中的编译按钮，编译程序；

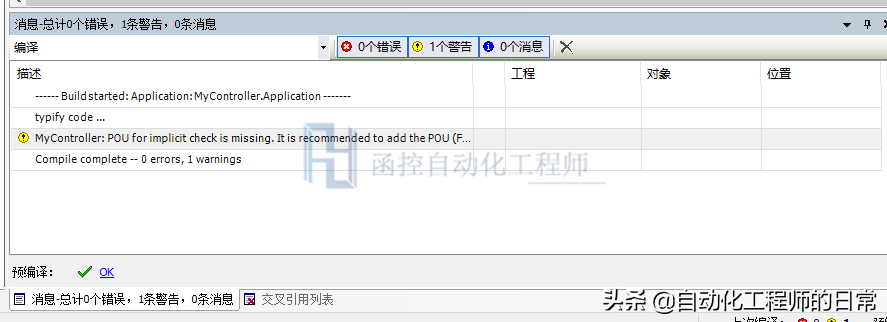

编译完成后，会在消息通知栏中，显示编译信息，如下图所示；

PLC程序仿真

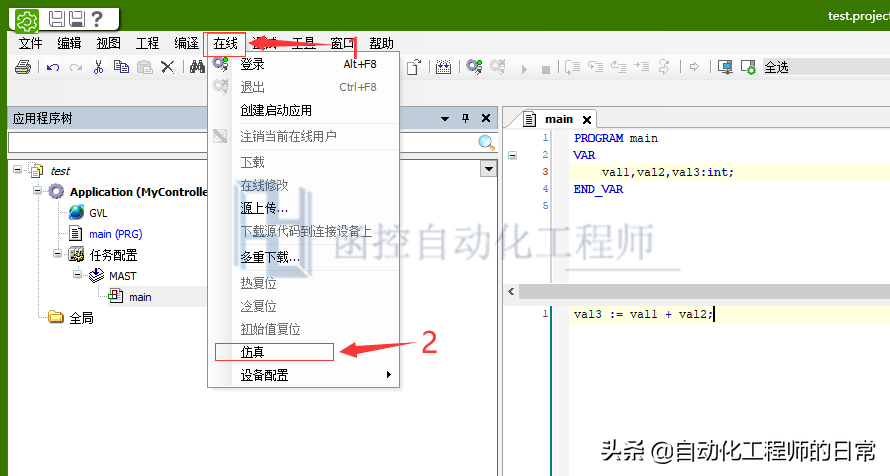

点击菜单栏中的“在线”-“仿真”，软件打开仿真器；

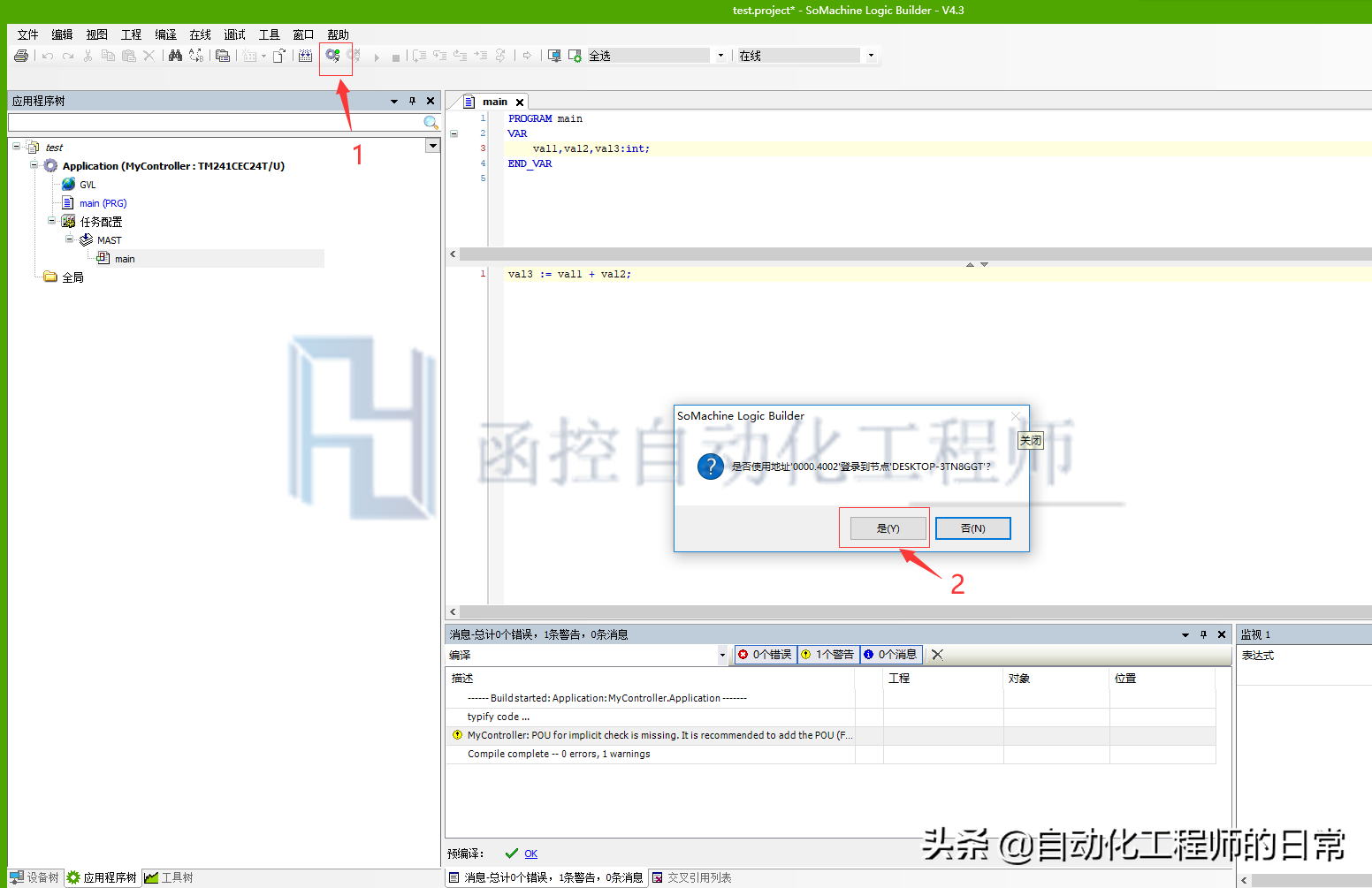

点击工具栏中的在线按钮，仿真在线程序；

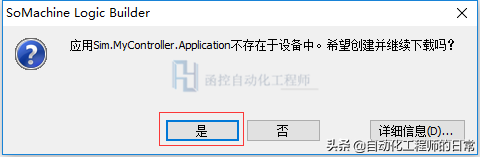

弹出如下所示的提示框，点击“是”；

完成后，软件如下界面所示；

点击工具栏中的“开始”按钮，将PLC切换到运行模式；

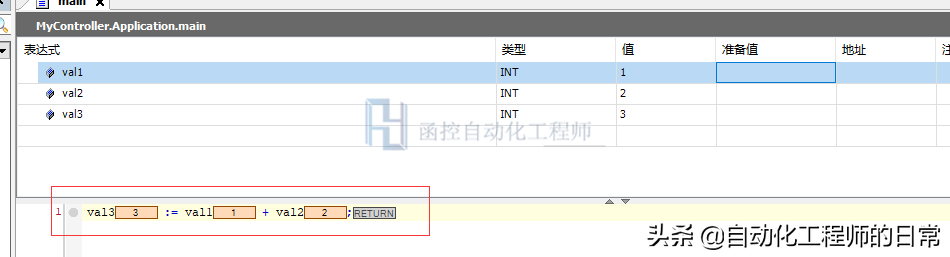

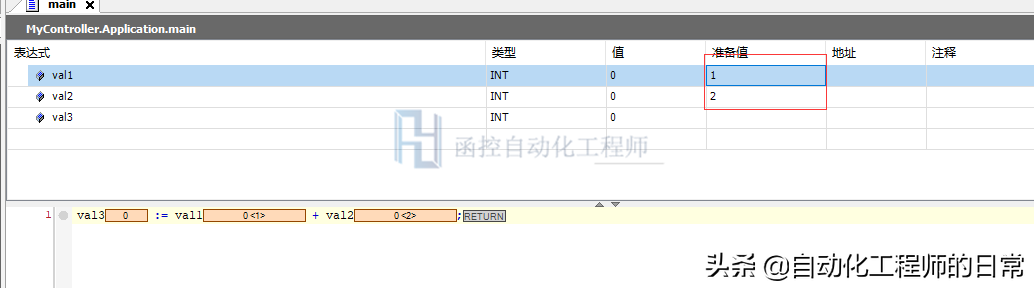

PLC运行后，在变量定义区域，写入如下所示的数字；

然后使用快捷键Ctrl+F7，写入数据；数据写入后，软件如下图所示。

以上，即使用SoMachine完成了程序工程的建立、硬件组态、程序编写、程序调用、程序的仿真等。

（转载请注明来源函控自动化工程师头条号）
