台达ES2系列PLC编程总结（一）

一、背景

台达ES２系列PLC因其性价比较高，被广泛应用在许多小型设备上面；因其价格比同等规格的西门子samrt 200系列PLC和三菱的FX3U系列PLC的价格都要低很多；所以深受广大国内厂家的喜欢。

二、编程软件介绍

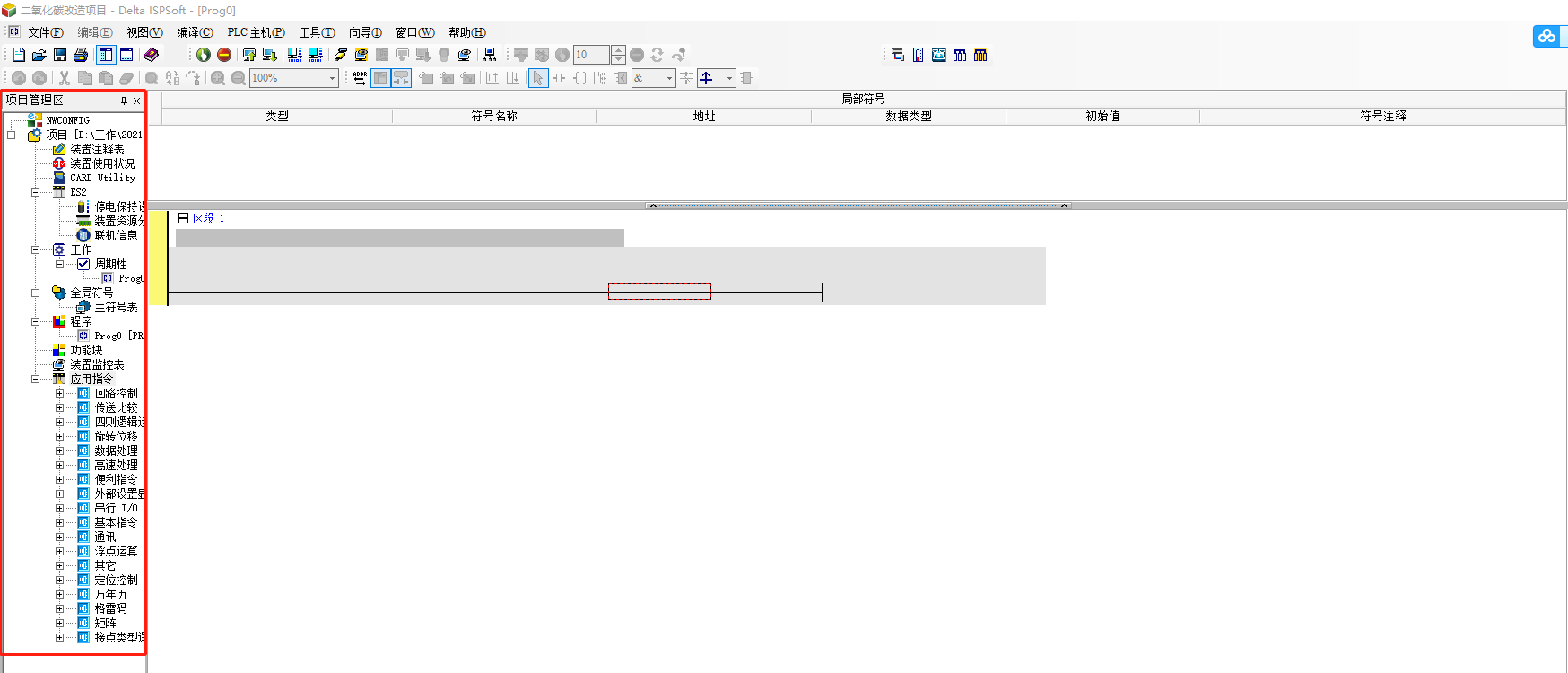

目前台达ES2系列PLC是使用ISP soft软件来进行编程的。如下图所示：

软件截图

在项目管理区（左侧红色方框内）内包含了以下区域：

1、装置注释表及其使用情况：可设置X，Y，M，D，S等等寄存器的注释；也可以查看哪些寄存器已被使用。如下图所示：

注释表

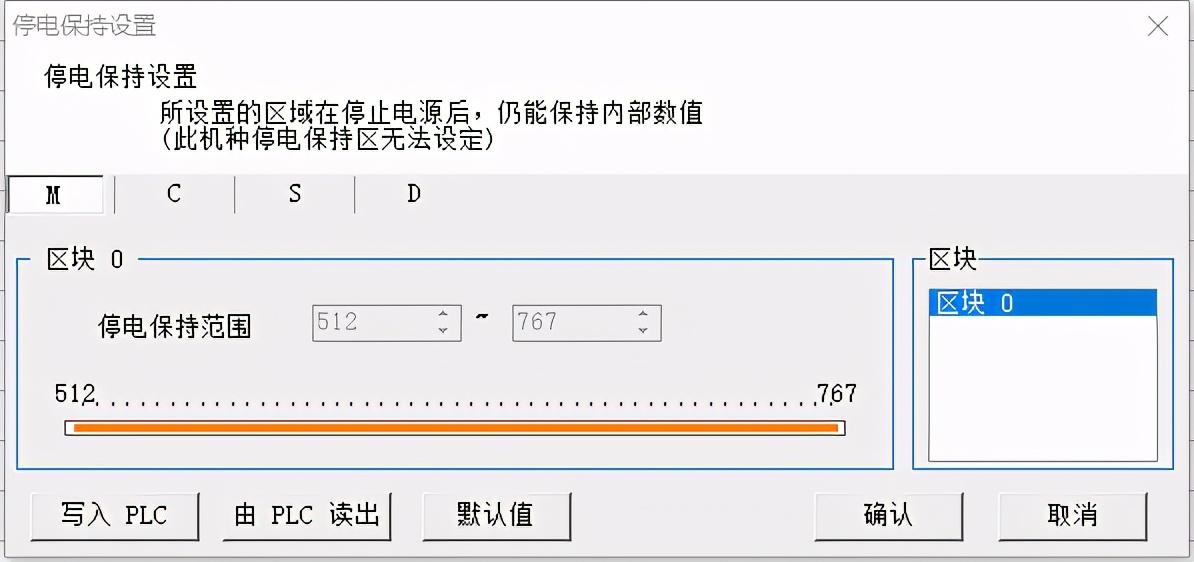

2、设置PLC停电保持区：可以在此区域设置和查看PLC的各类寄存器的停电保持区域范围；如有需要也可以进行修改。如下图所示：

PLC停电保持区设置

3、设置全局符号

可以设置全局符号；在程序处可以添加周期性和中断程序；也可自行编蜜写功能块；在应用指令区；可以查看PLC所有指令；并且已归好类别；方便查找。像一些常用的符号；可以在全局符号中定义；如果需要修改；则直接修改全局符号中对应的地址即可。

4、工作

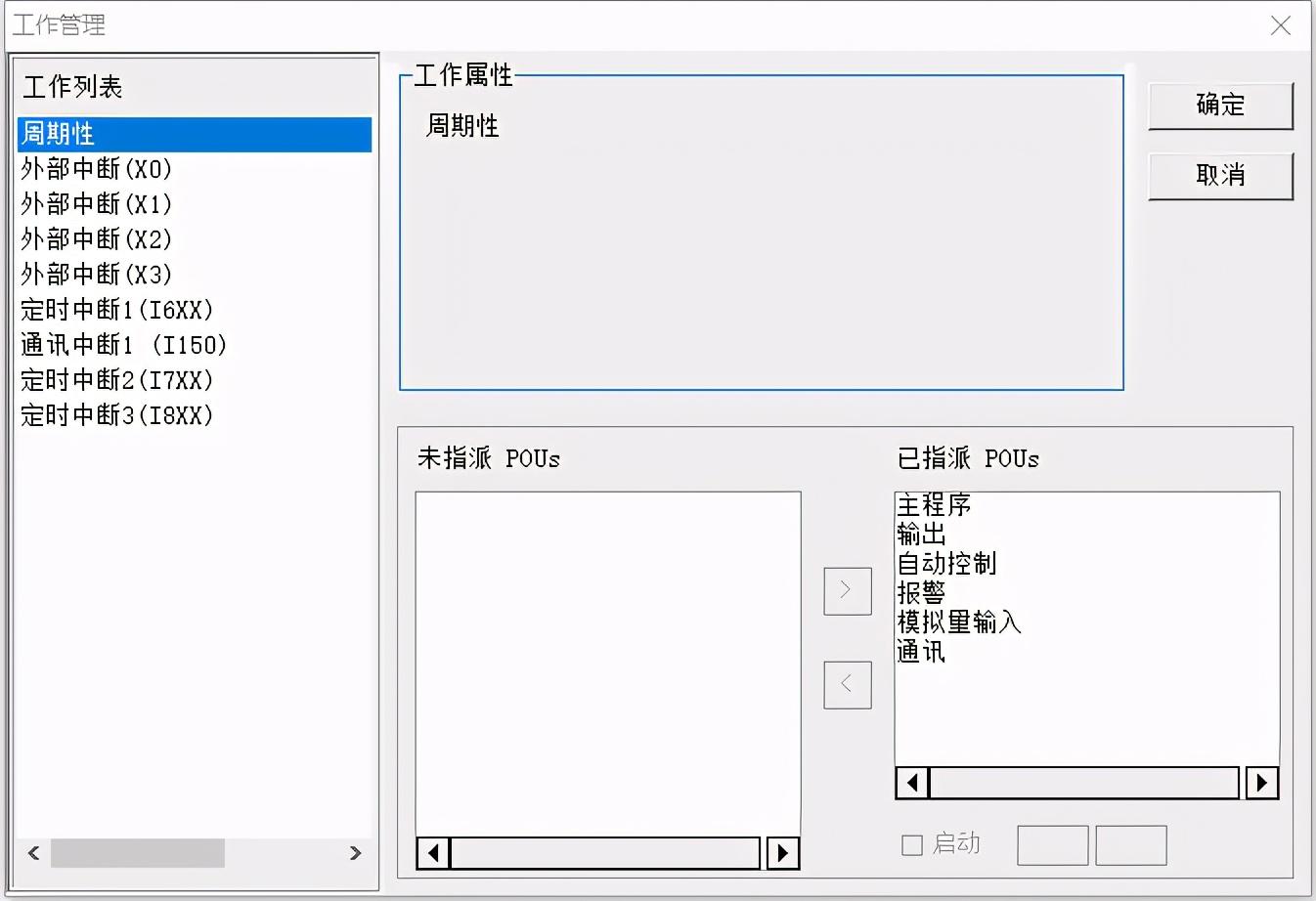

该区域可以管理各个程序的执行。可右击->工作->工作管理,进入工作管理画面。可以管理各个程序是否添加进工作列表；此功能可以方便屏蔽某一段不想执行的程序。当需要执行时；再添加进工作列表即可。如下图所示：

工作管理

5、程序

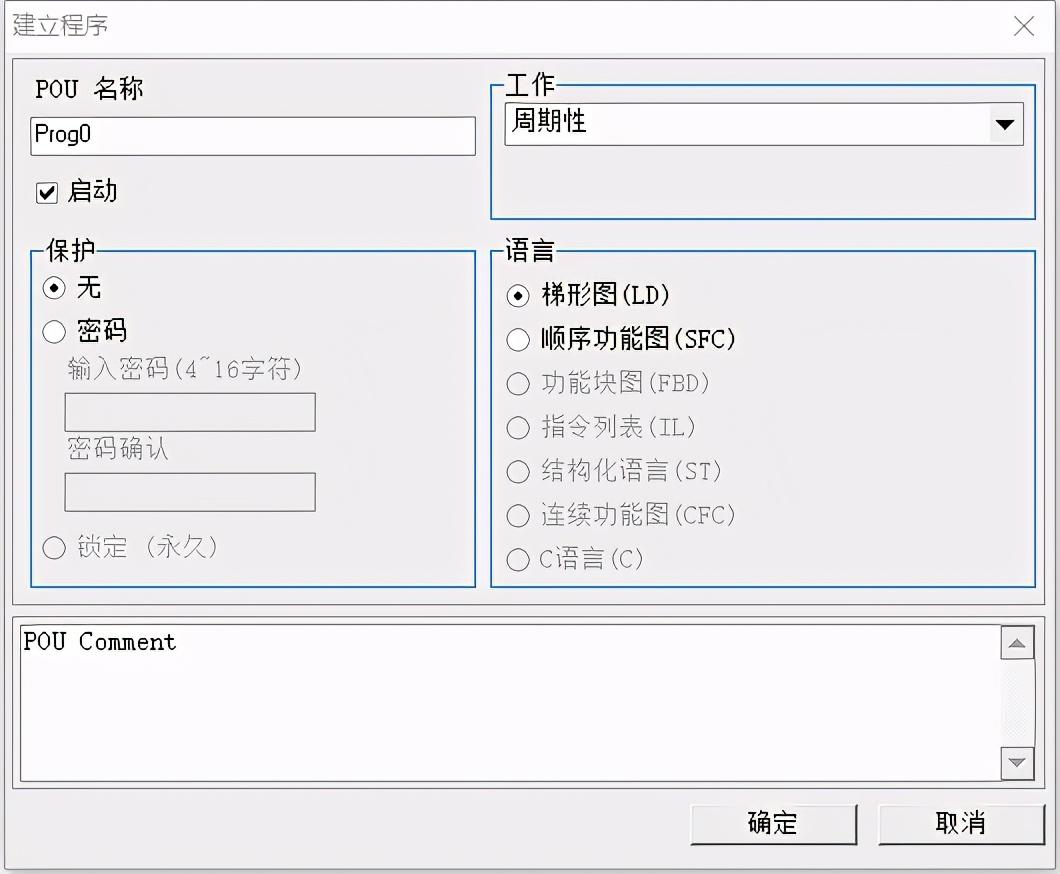

右击->程序->新建，可弹出“建立程序”窗口，可以修改新建程序的名称和设置编程语言以及该程序的密码。如下图所示：

建立程序

6、应用指令

该区域将PLC中所有的PLC编程指令全部分类列举了出来。

三、编程

为了提高PLC编程效率；要善于总结PLC编程的特点以及共性；将一些常用的功能编写成块；并做成模板；日后编写新的程序时；可以直接调用。

根据功能的不同；一般将各个周期性的子程序分别划分为以下子程序：

１、主程序

２、模拟量

３、通讯

４、自动控制

５、报警

６、输出

以上程序执行与否及优先级均在工作管理区域中设置。

1、首先要做的是将IO输入和输出点的注释先做好。并规划手动和自动输出的寄存器点；

如输入用X点标注，如下图所示：

X输入点注释表

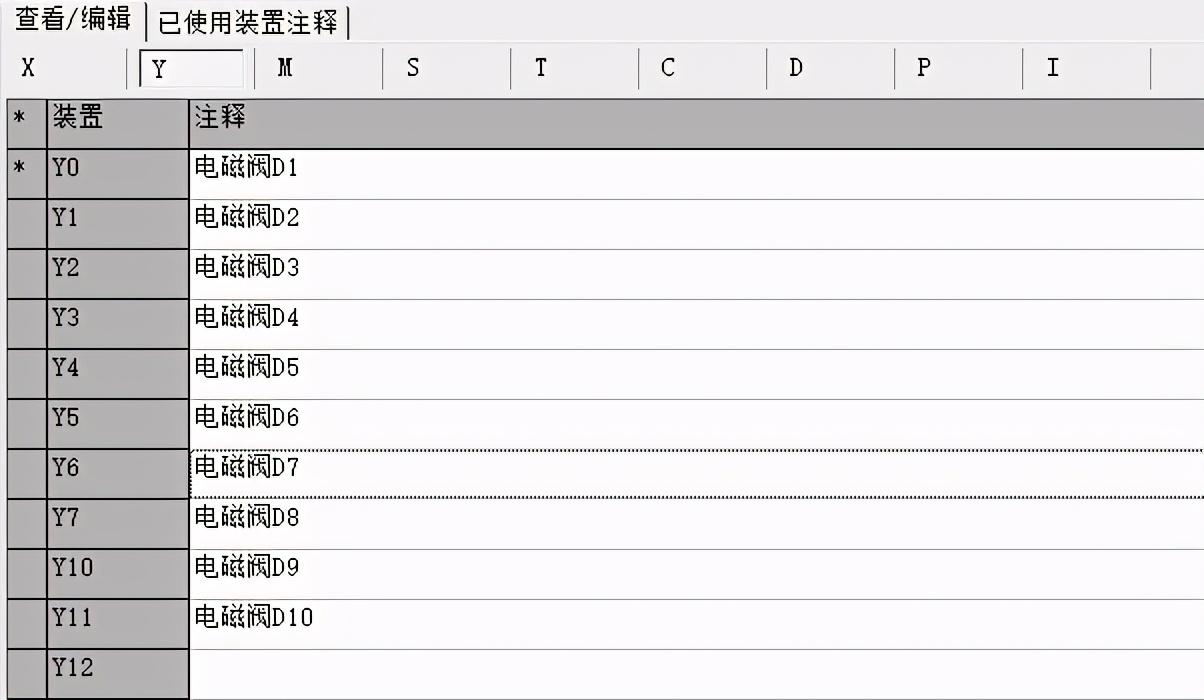

输出Y点的标注，如下图所示：

Y输出点注释表

手自动输出的点标注，因ES2系列PLC最大IO点为256+10点，所以对于一般小于100点输出的项目来说；可以按以下方式规划M点。其中

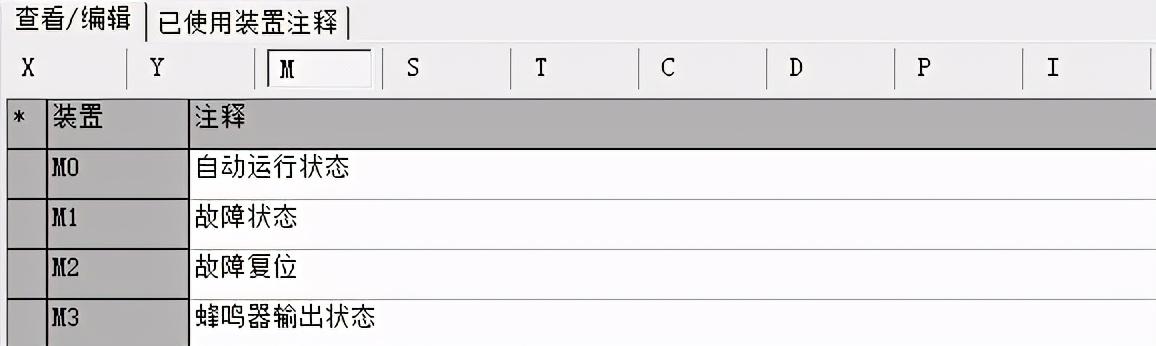

用M０到M１００之间的M点来表示常用的标志位。如下图所示：

M点（常用标志位）

用M100到M200之间的M点来表示手动输出标志位。如下图所示：

M点（手动标志位）

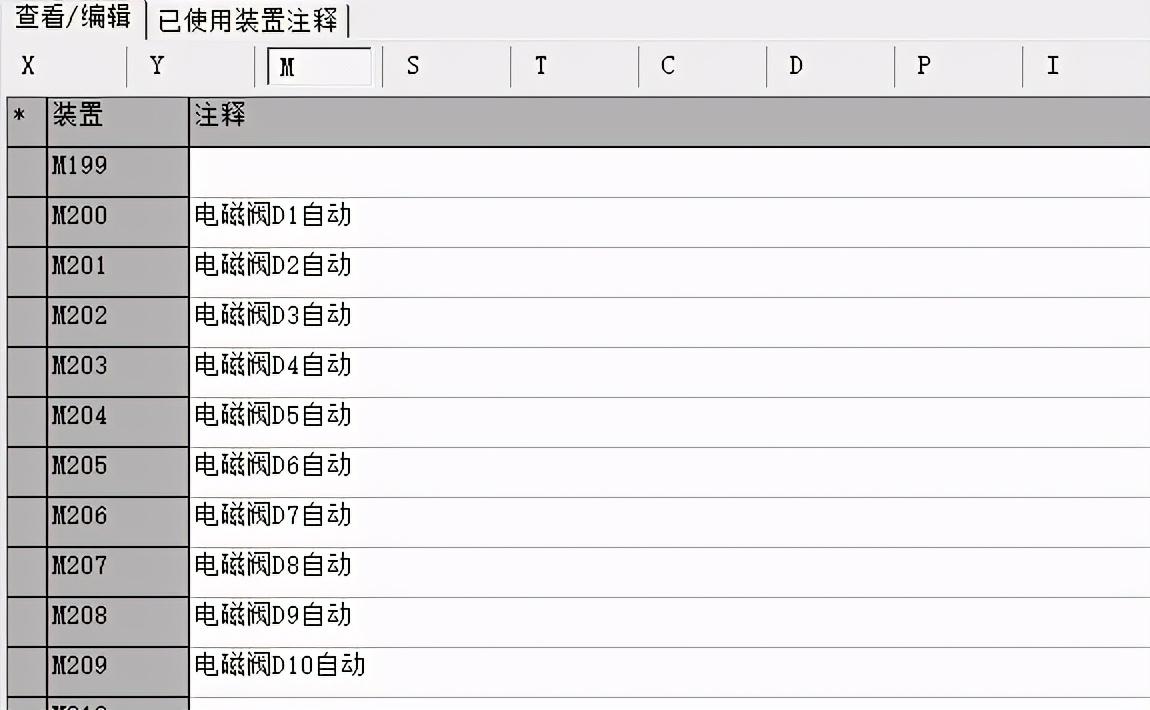

用M２00到M３００之间的M点来表示自动输出标志位。如下图所示：

M点（自动标志位）

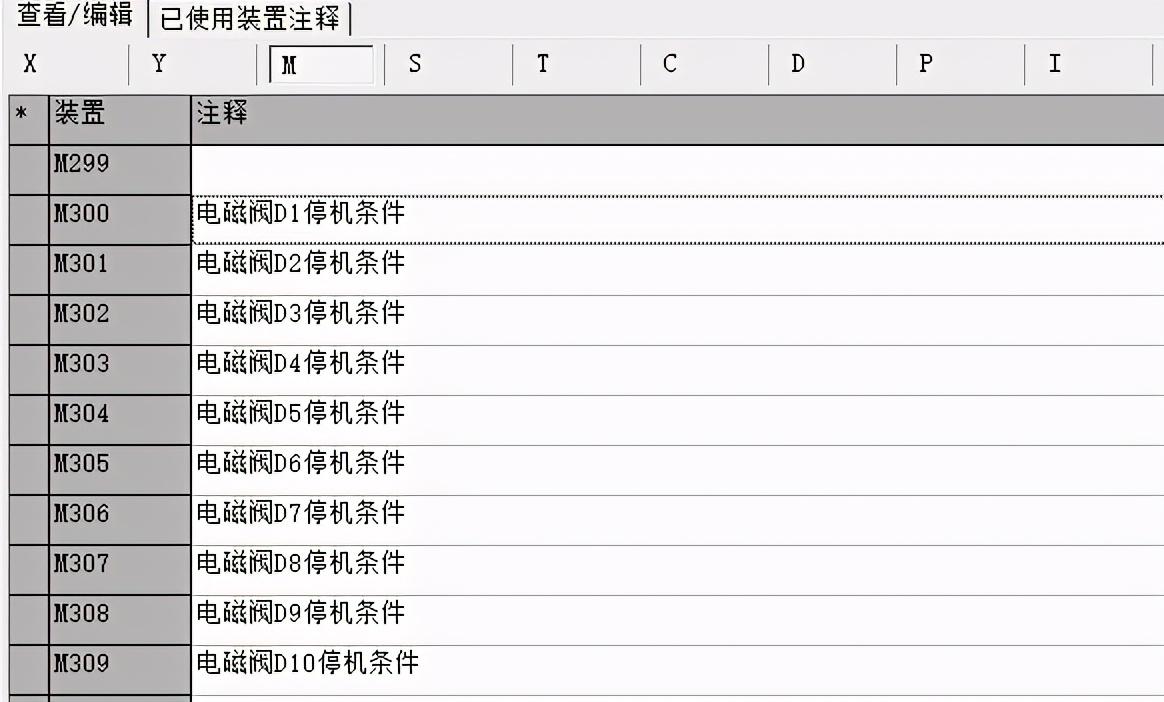

用M３００到M４００间的点来表示停止条件。如下图所示：

M点（停机条件）

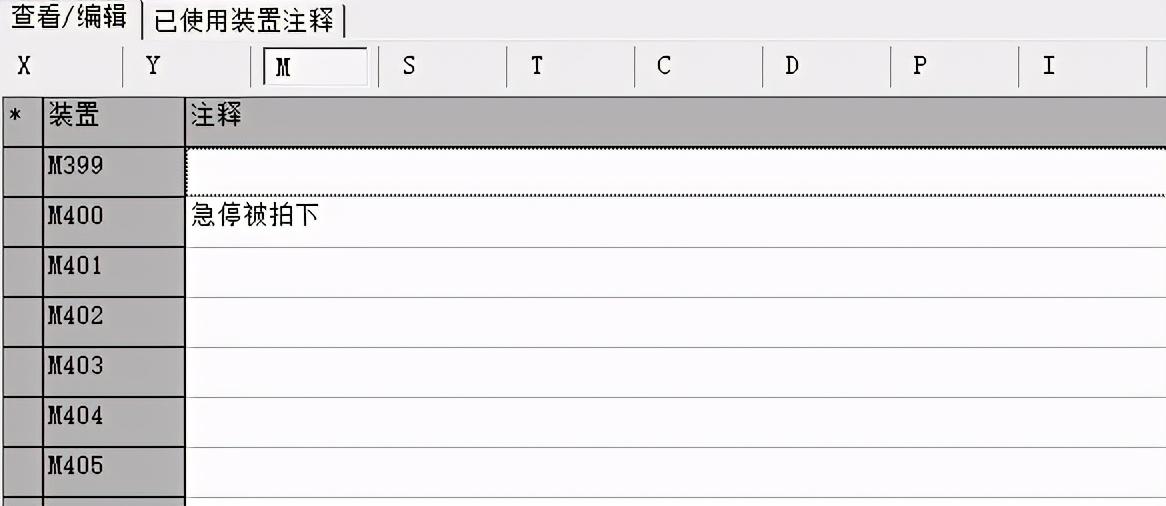

用M４００到M５００间的M点来表示报警内容。如下图所示：

M点(报警点)

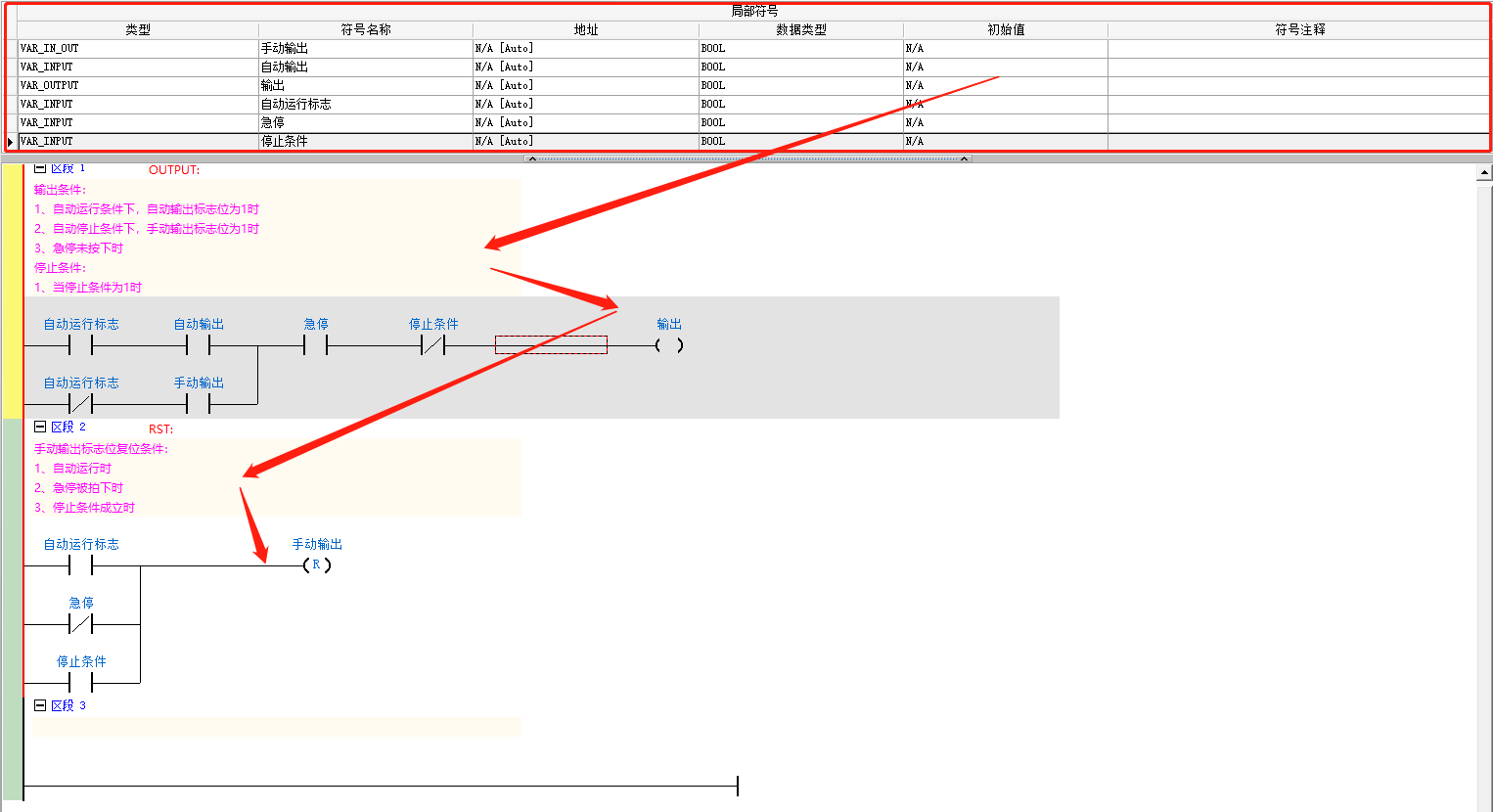

2、编写输出功能块。首先需要先定义输入输出参数；再编写输出程序，如下图所示：

输出功能块

3、编写输出程序，调用输出功能块，并编写每个输出点的停止条件。

多种PLC之间互相交换数据的方法，建议收藏

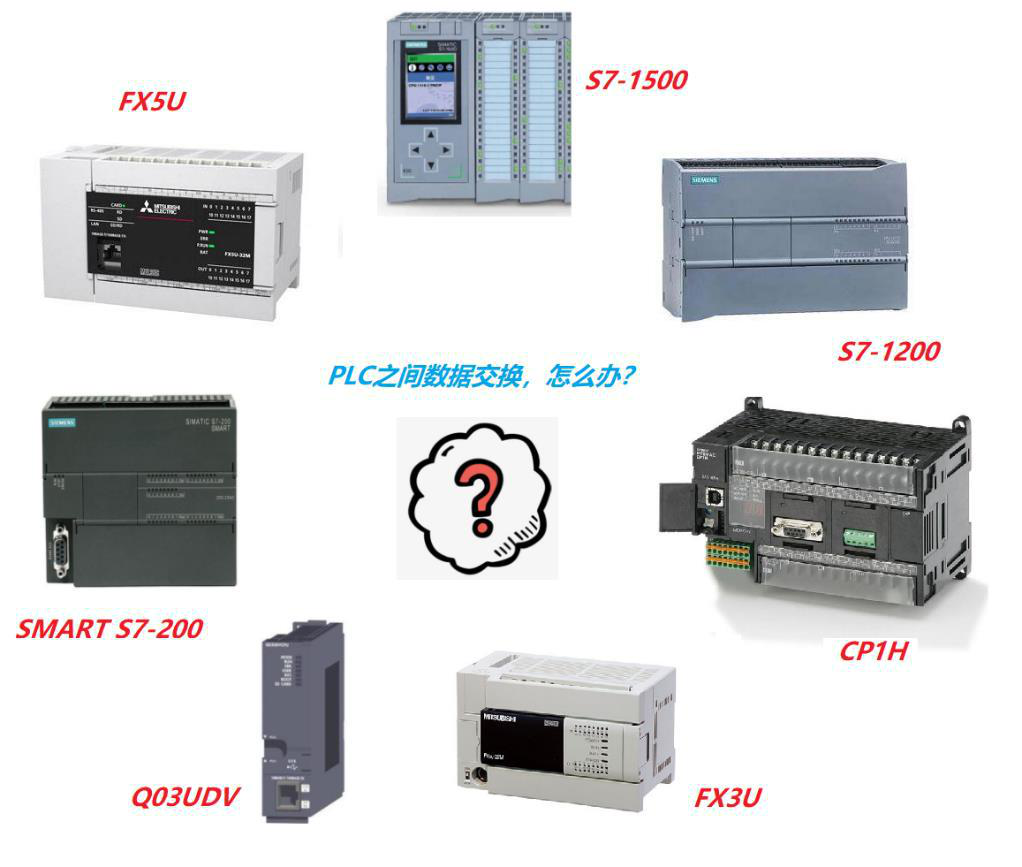

自动化工程师朋友们都知道，工控现场有许多 PLC 之间需要通讯和数据交换，实现项目之间的数据对接和共享。

但对于不同品牌的 PLC 来说，由于接口、协议不同，程序不开放等诸多因素，往往令人头疼，也很无解，给项目的顺利实施增加了很多困扰。

北辰 S 系列，是实现 PLC 数据交换的神器。

之所以称它为神器，是因为 S 系列可以把 PLC 的串口和网口都统一成通用的 ModbusTCP 以太网协议，PLC 之间以 ModbusTCP 服务器（从站）和客户机（主站）的形式进行通讯，解决了 PLC 协议转换和数据交换的难题。

北辰 S 系列具有 ModbusTCP 服务器功能，Modbus 数据区可自动或编辑映射至 PLC 寄存器，ModbusTCP 的客户机如组态软件、OPC、DCS 系统、PLC 都可以便捷访问。

S 系列还具有 ModbusTCP客户机功能，西门子、三菱、欧姆龙、松下、台达等 PLC 配上北辰 S 系列模块，即可轻松实现 ModbusTCP主从站通讯和数据交换。

所以，北辰模块既可用于编程监控、数据采集和设备联网，还可用于协议转换和数据交换，既可用于有线网络环境，也可用于无线网络环境的协议转换和数据交换。

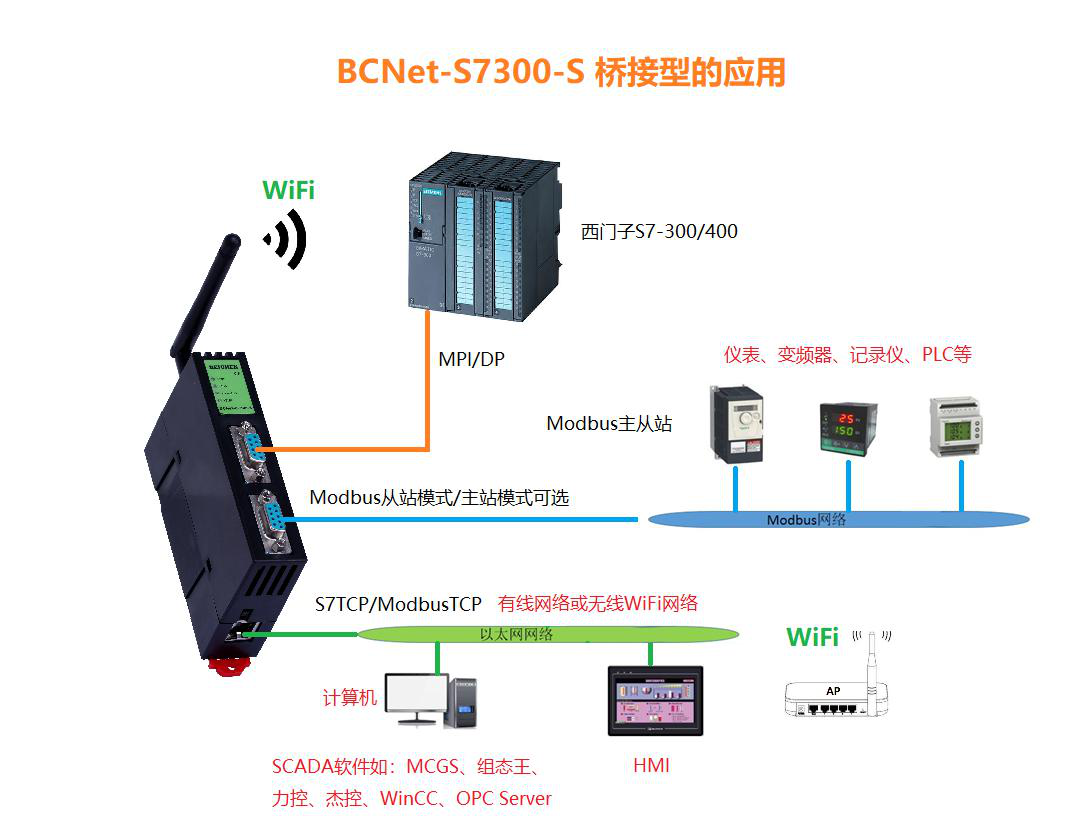

以适用于西门子 S7300/400 的 BCNet-S7300-S 为例，ModbusTCP 和 ModbusRTU 数据交换应用如下：

除此之外，S 系列还可应用于三菱、欧姆龙、松下、台达、施耐德、信捷、MODBUS RTU等PLC和设备之间的数据交换，在这里不一一列举。

示例

以 FX3U 与 FX5U 交换数据为例，数据交换采用 ModbusTCP 协议实现，其它支持 ModbusTCP从站协议的 PLC（如施耐德 PLC），均可实现该数据交换，步骤类似不再重复介绍。

对于支持ModbusTCP 从站协议的仪表，FX3U 可直接通过 BCNet-FX-S 进行仪表数据采集。

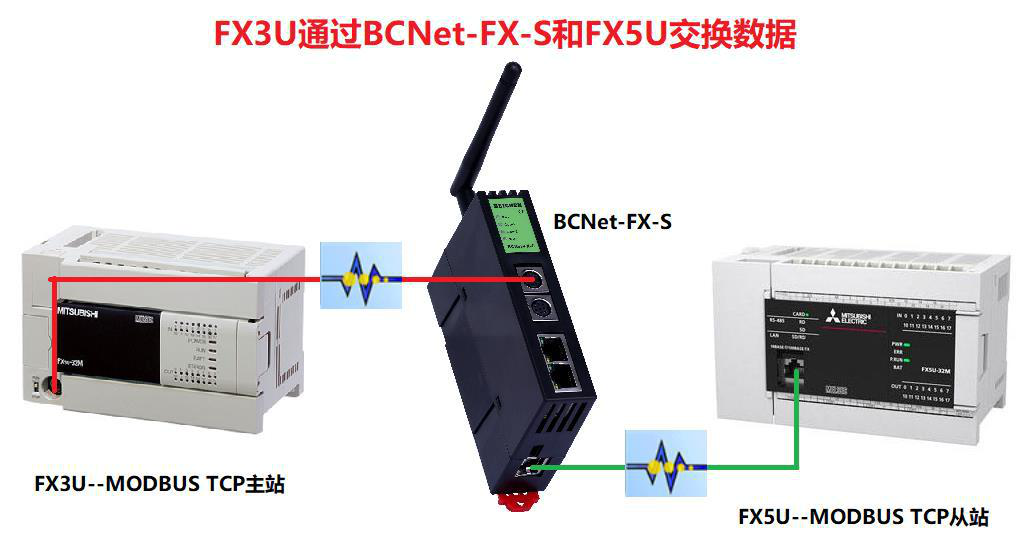

BCNet-FX-S 的 MD8（X1）连接 FX3U 的圆形编程口，FX5U 自带以太网口与 BCNet-FX-S 的以太网口连接，BCNet-FX-S 通过 BCDevice 工具配置交换命令，实现实时高效的 FX3U 和 FX5U 数据交换。

该功能基于 BCNet-FX-S 的 ModbusTCP 客户机功能实现，通过 BCDevice（软件版本 V1027 及以上）进行主站命令配置，无需 PLC 编程，提高应用开发速度和便捷性。

数据交换也可采用 BCNet-FX-S 的 WiFi 接口实现，可实现两个 PLC 直接的无线数据交换；具体在建立客户机时，本地网卡可选择 WiFi 接口。

一、配置 FX5U

STEP 1

1. 打开 GX Work3，新建项目，以太网配置（内置以太网口）中，配置“Modbus/TCP 连接设备”。

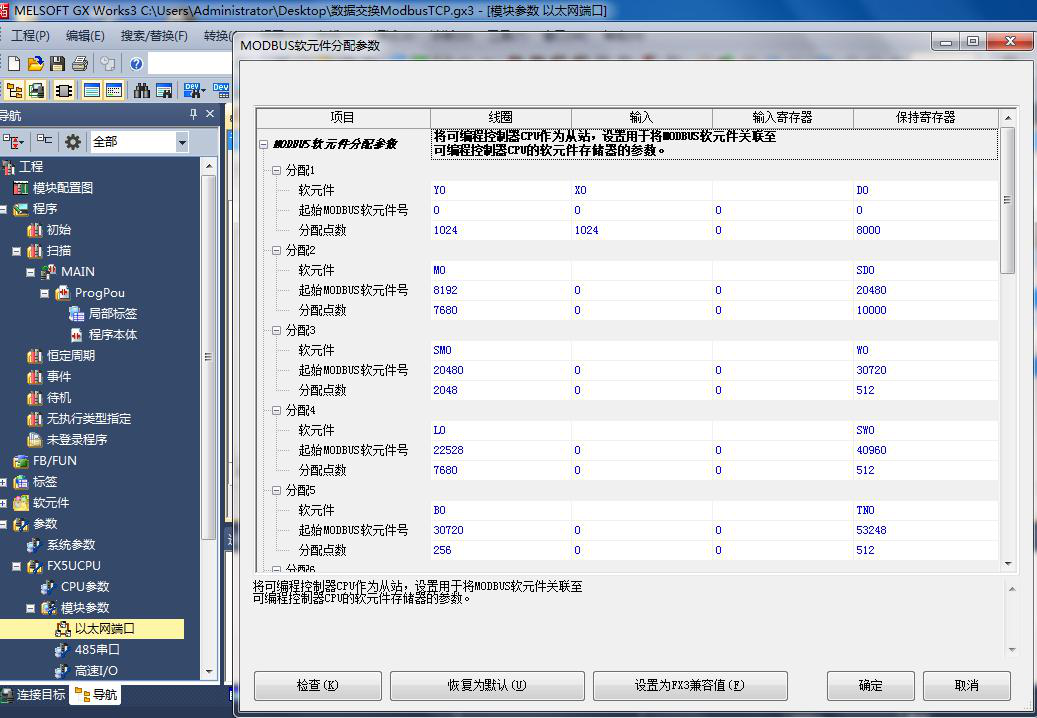

2. 编辑 PLC 软元件分配，按下表配置所示，D0 映射的Modbus地址为 40001（HoldingRegister的 0 地址）。

二、配置 BCNet 模块数据交换命令

STEP 2

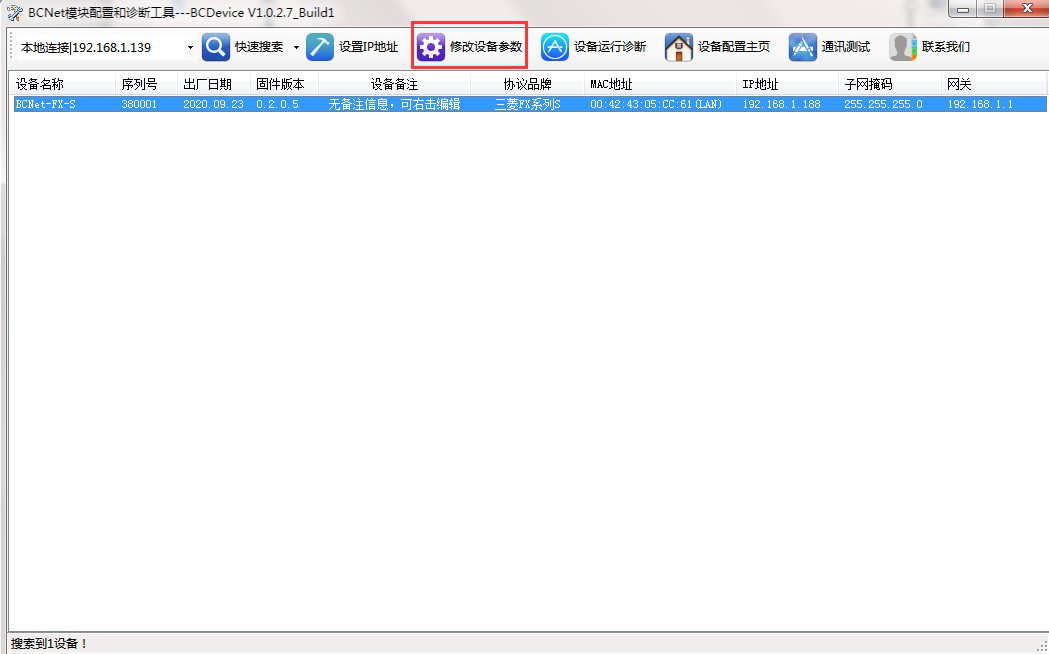

1. 打开 BCDevice，搜索到 BCNet-FX-S 后，选择【修改设备参数】

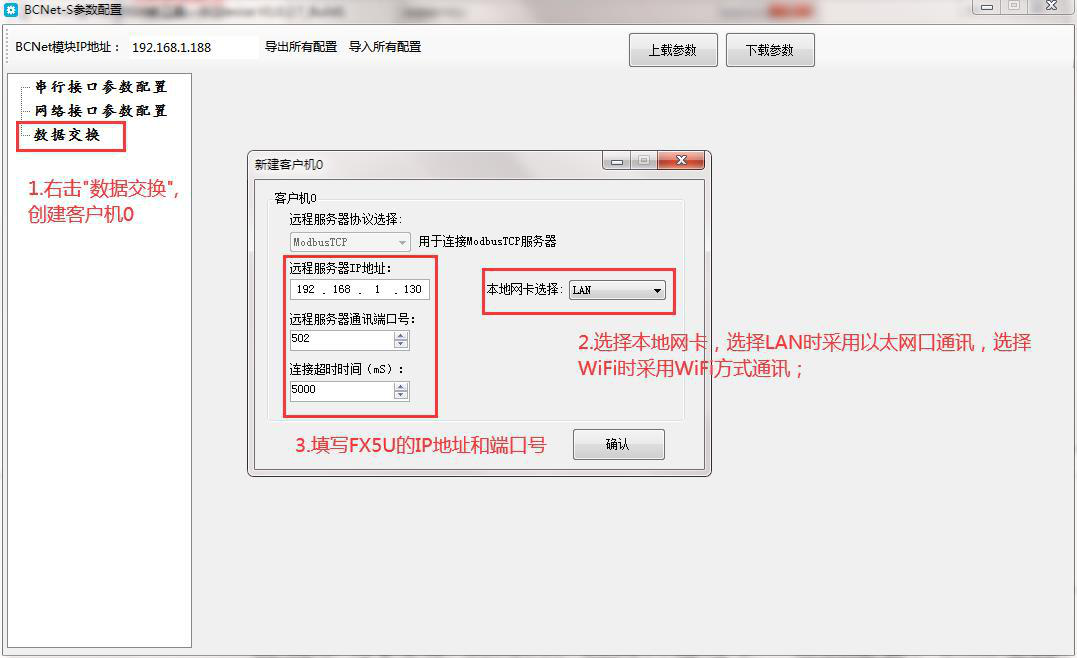

2. 新建客户机

【1】点击数据交换，右键创建新的客户机 0；

【2】ModbusTCP协议用于连接远端的从站设备，此例中为 FX5U 的网口，该网口通过配置，已经支持 ModbusTCP 服务器功能，且 PLC 的数据和 Modbus 地址映射关系也已配置；

【3】本地网卡选择，选择 LAN 时，基于以太网口进行数据交换；选择 WiFiStation 或者 WiFiAP时，采用 WiFi 无线方式进行数据交换，该方式应当确保设备之间的 WiFi 连接已经建立；

【4】远程服务器的 IP 地址为 FX5U 的 IP 地址，这里设置为 192.168.1.130；远程服务器的通讯端口号，默认为 502；连接超时时间默认为 10s；

【5】点击确认，创建客户机。

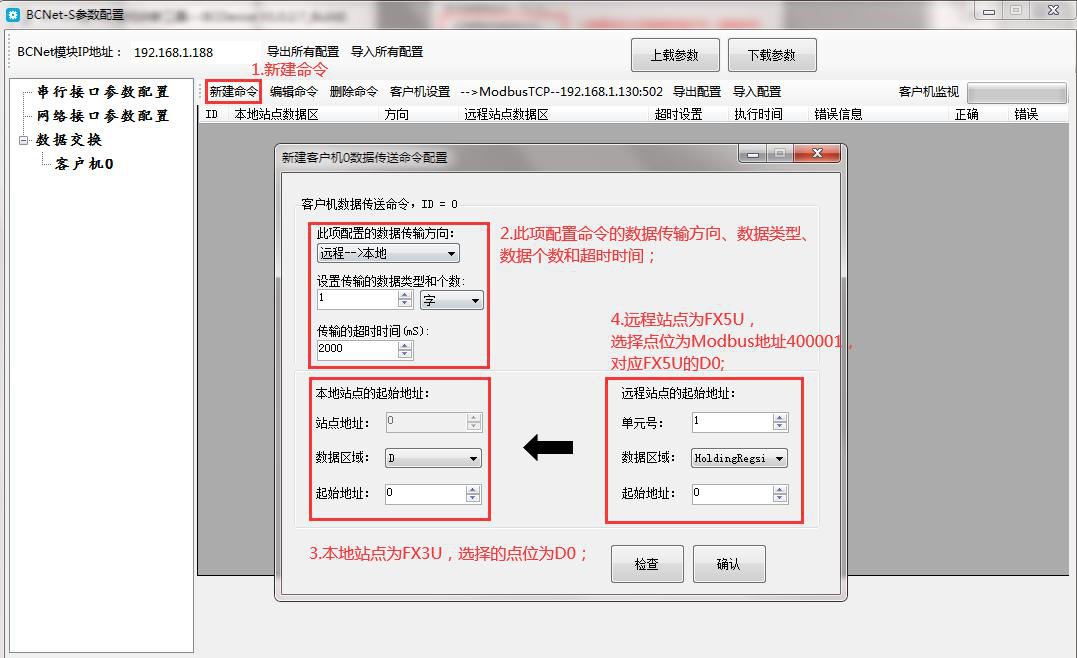

3. 在客户机中配置数据交换命令

【1】点击新建命令（FX3U 的 D0 读取 FX5U 的 D0）；

【2】选择[远程→本地]，传输 1 个字；传输超时设置层 2s；

【3】本地站点(FX3U)设置数据区域选择 D 寄存器，起始地址为 0，即选择软元件 D0；

【4】 远程站点(FX5U)的 D0 由上一章映射表可知被映射成 HoldingRegister 的 0 地址；故数据区域选择 HoldingRegsiter，偏移地址填 0，站点地址是 ModbusTCP 协议中的单元号，这边由于 FX5U 不是网关，故可忽略；

【5】点击“检查”按钮可进行规则检查，点击“确认”按钮即可生成命令；

4. 客户机监视

点击客户机监视按钮，【错误信息】为无错误，且【正确】有数据跳动，说明通信成功。

三、验证数据交换

STEP 3

1. 打开 GXWork3 变量监视表，对 FX5U 的 D0 进行数据修改为 BC12H；

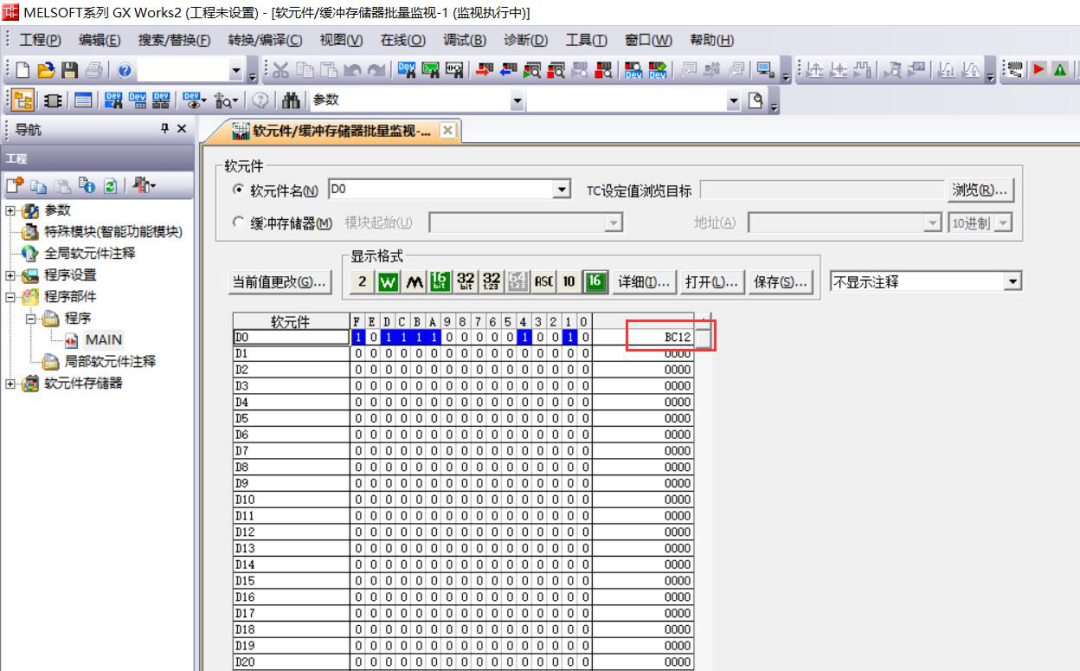

2. 打开 GXWork2 变量监视表，对 FX3U 的 D0 进行数据监视，值为 BC12H；

3. 上述监视说明已经将 FX5U 的 D0 数据读取到 FX3U 的 D0 中，实现了数据交换功能；数据交换功能亦可实现 FX3U 到 FX5U、FX5U 到 FX3U 的位、字节和字的数据交换功能。

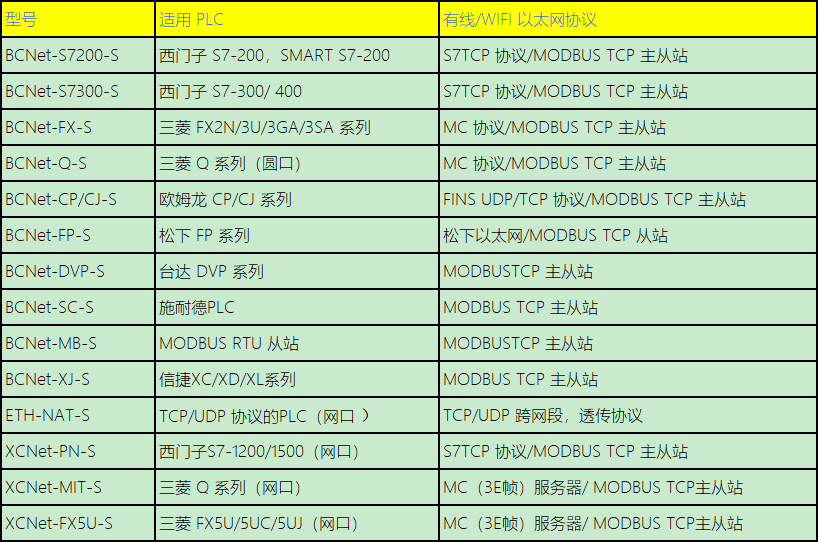

S 系列的型号及适用 PLC
