简单易懂且实用！详解西门子S7-200系列PLC纯水净化编程案例

对于我们生活中必不可少的水资源来说，水和污水的处理都是至关重要的，而PLC在实际工程应用中所体现出的诸多有点决定了使用PLC来控制水净化处理的过程可以更有效的达到净化的目的。

所以此文主要介绍西门子s7-200系列PLC在水净化处理的具体应用实例。

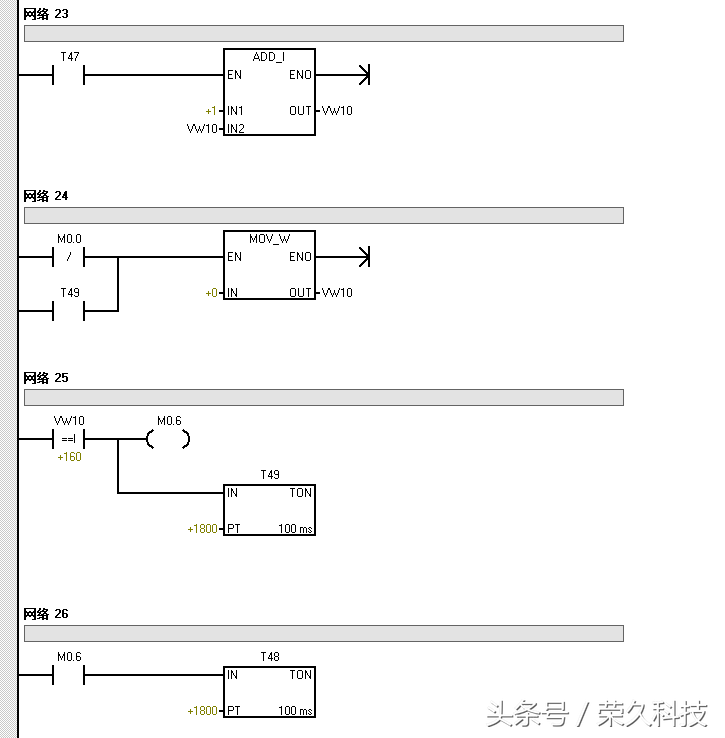

如有其他关于学习PLC的问题及此案例的源文件可告知小编！

以上，欢迎分享及收藏！

案例｜维控HMI和PLC在纯化水系统上的应用

一、简介

纯化水设备是用于满足各行业需求制取纯化水的设备，多用于医药、生物化学化工、医院等行业，整个系统都由SUS304L或SUS316L全不锈钢材质组合而成，而且在用水点之前都必须装备紫外线及臭氧杀菌装置（部分国家不允许使用臭氧，故而系统采用巴氏消毒）。纯化水设备核心技术采用反渗透、EDI等最新工艺，比较有针对性地设计出成套高纯水处理工艺，以满足药厂、医院的纯化水制取、大输液制取的用水要求。

二、工艺要求

1、显示操作：在触摸上显示工作流程、调整参数等。

2、手动操作：手动操作各个环节的动作。

3、数据记录：记录速率、电导、温度数据。

4、打印数据：根据设定时间，定时打印数据。

三、方案

选型：PI3102,LX3V-1412MT-A,LX3V-4AD,LX3V-2PT2DA-BD。

1、选用PI3102触摸屏，用来实现设备的操作、数据调整与监控。

2、选用LX3V-1412MT-A,LX3V-4AD,LX3V-2PT2DA-BD，实现各个动作控制，读取温度、压力、流量、液位等数据。

3、利用触摸屏数据记录等功能完成对设备的操作与监控。

4、与炜煌微型打印机通讯连接，实现定时打印数据。

优势： 维控PI3102触摸屏显示直观、反应灵敏、操作方便、处理速度高。

维控PLC主机程序编写方便，扩展模块类型丰富，可将各种模拟量信号读取换算。

四、程序简要介绍（部分画面）

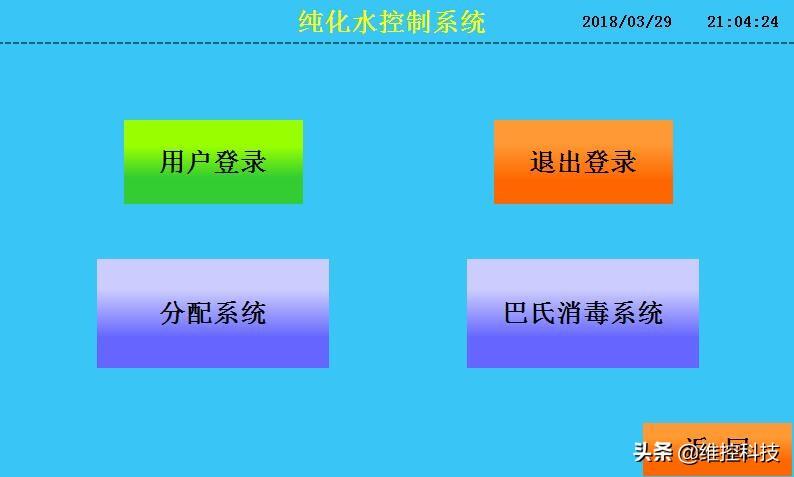

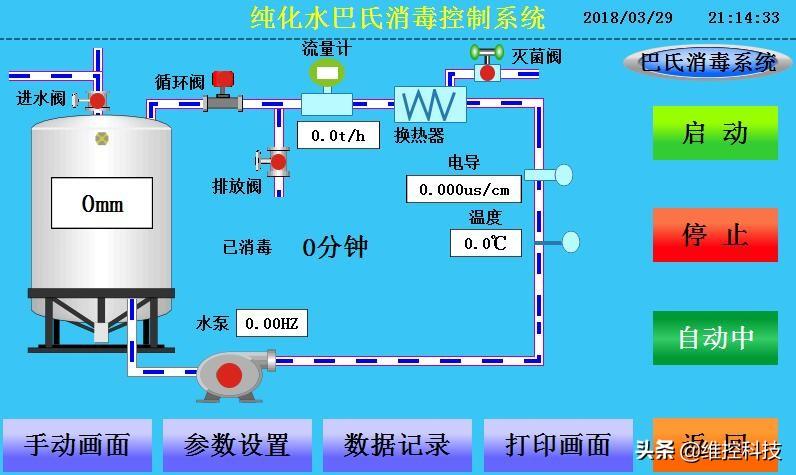

1、主菜单画面： 此画面为菜单画面，拥有用户登录功能，分级控制，操作员和工艺员有不同的操作权限。分配系统和巴氏消毒系统两个系统独立工作。

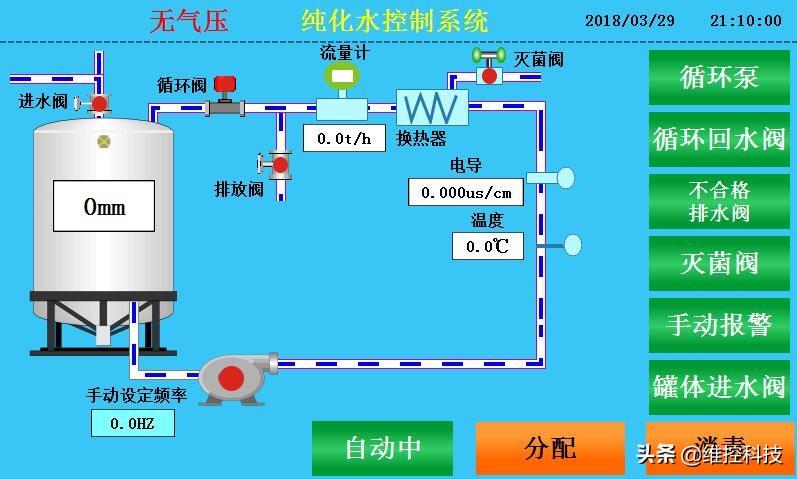

2、运行画面： 此画面为运行画面，显示当前设备的运行状态，直观的反应出当前设备运行状况。

3、手动画面： 此画面主要是手动操作画面，对设备进行手动运行。

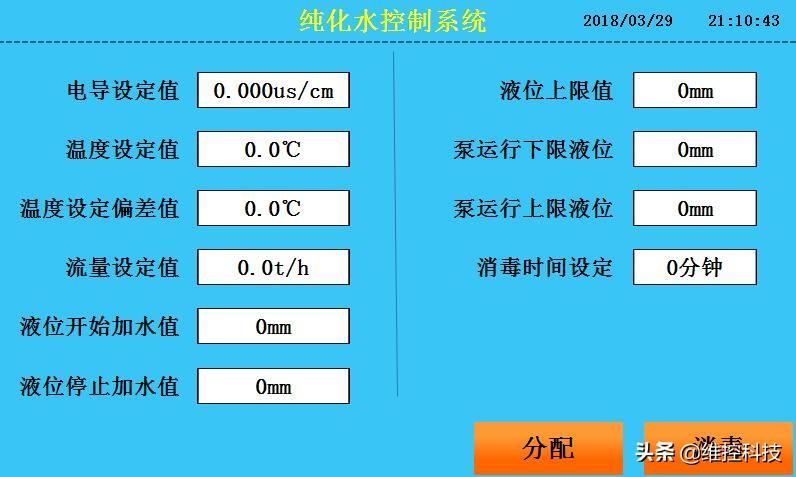

4、参数设置画面： 此画面主要是对设备的运行参数进行设置。

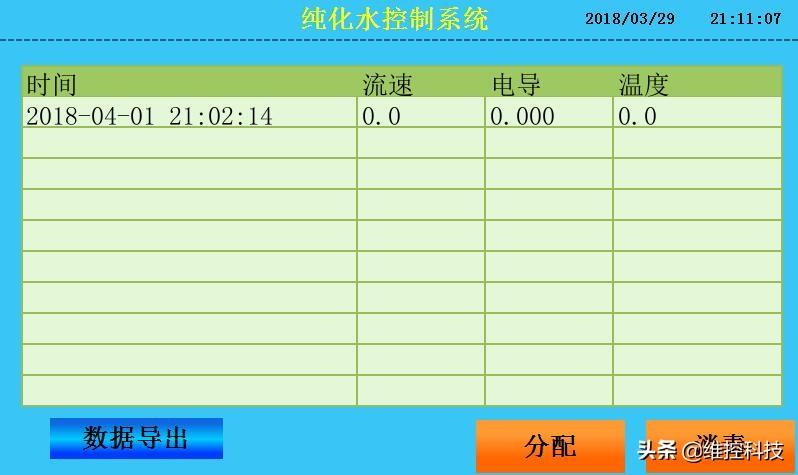

5、数据记录画面： 此画面主要是对系统的流速、电导、温度进行记录，可通过优盘导出数据。

PLC部分程序

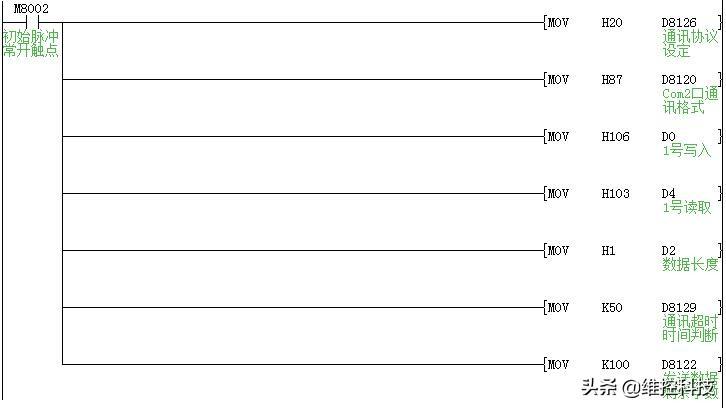

与变频器通讯

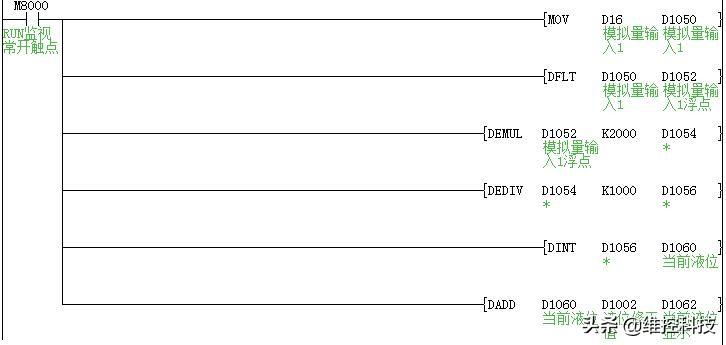

液位传感器模拟量输入后换算实际液位

五、工程总结

1、维控触摸屏强大的图库实现精美的监控画面，更加形象的反应出设备的运行状况。

2、维控PLC丰富的扩展模块，可接收各种类型的模拟量信号，换算出液位、电导、流量等数据。
