PLC项目编程设计流程

小型PLC项目编程设计流程

PLC项目编程大概步骤

1.了解客户的功能，动作需求

2.了解客户的机械设计

3.根据需求电气选型

4.设计电气电路图

5.PLC，触摸屏编程调试

6.触摸屏编程调试

系统图

详细流量如下

2.1选择电气元件清单如下:

2.2设计电路图纸.

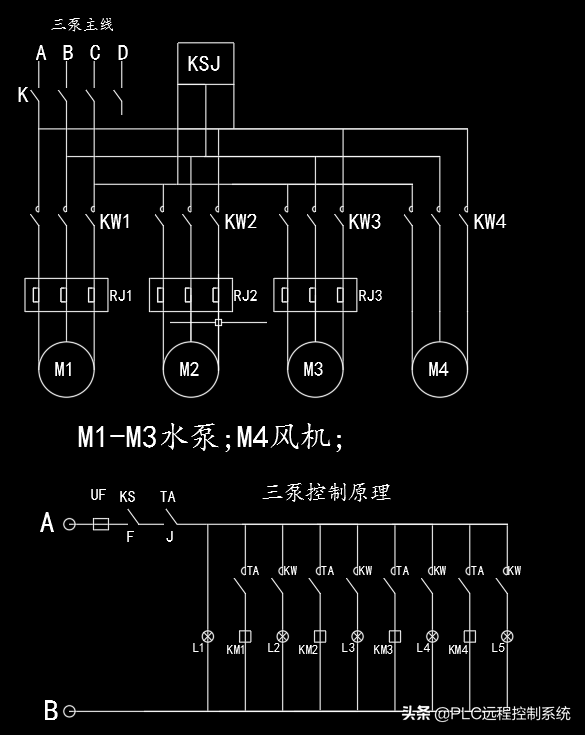

电路图

2.3根据客户的设备工艺与动作流程图画出PLC的程序框架

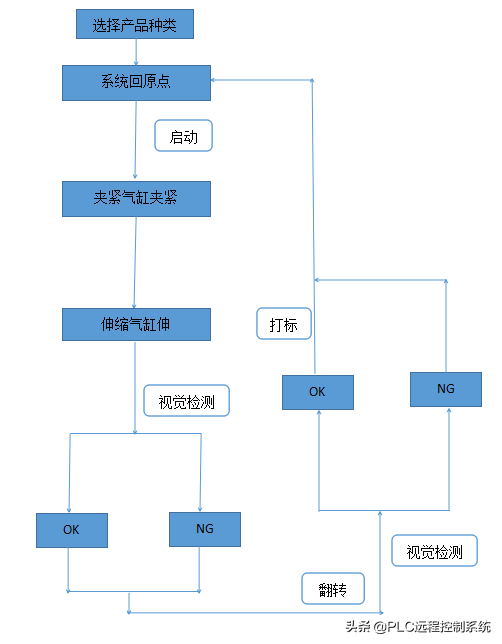

工艺流程图

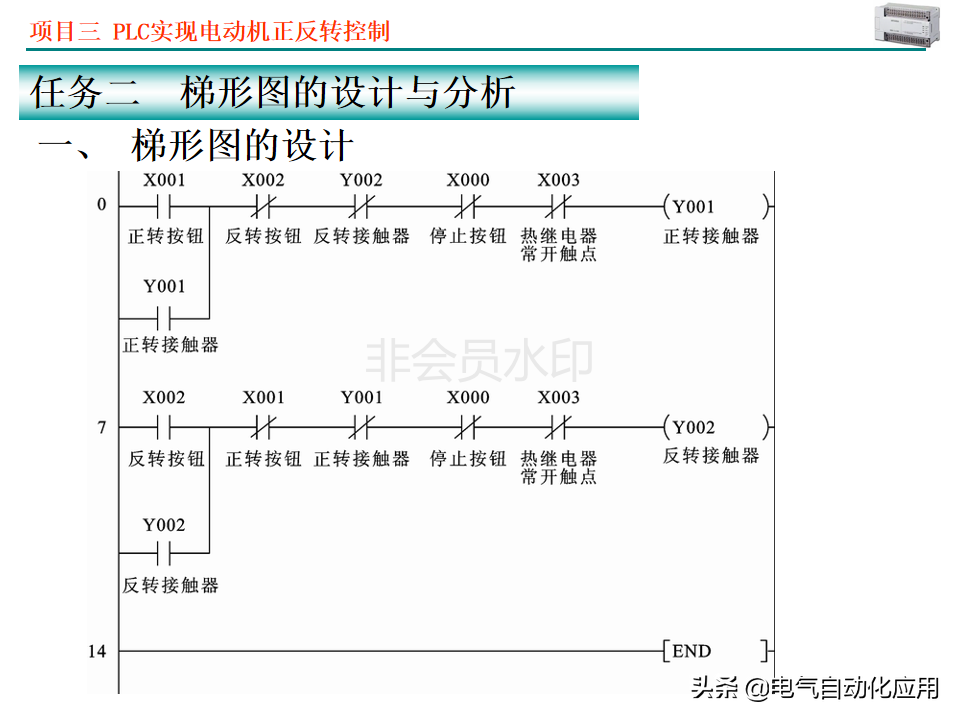

2.4根据客户要求编写PLC程序图

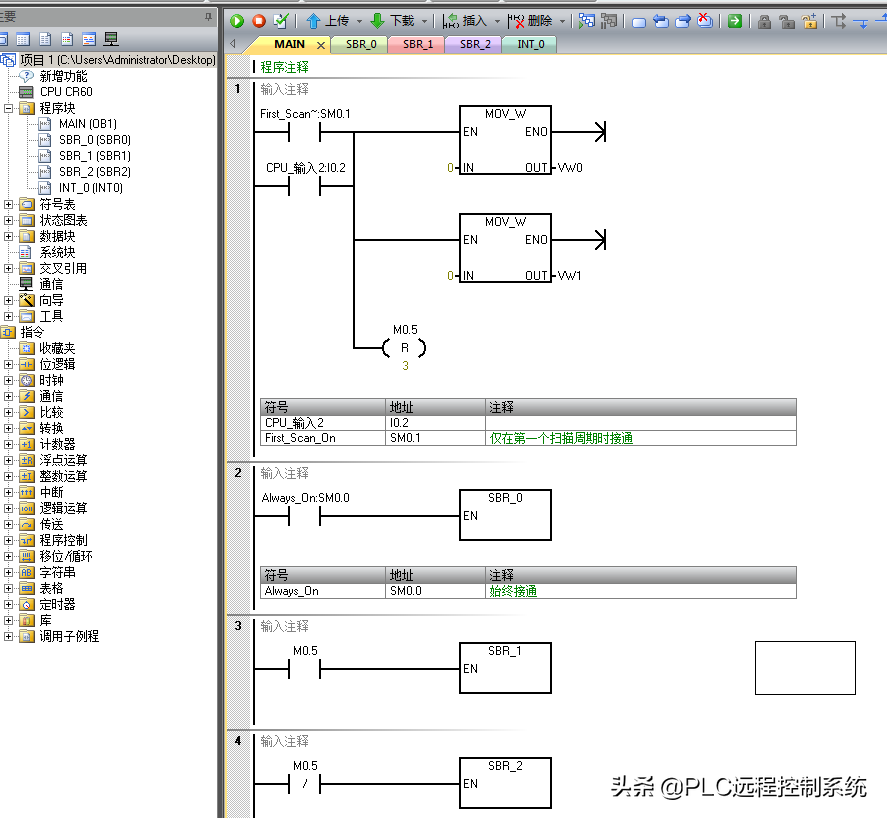

西门子PLC编程

2.5根据客户要求编写触摸屏程序图

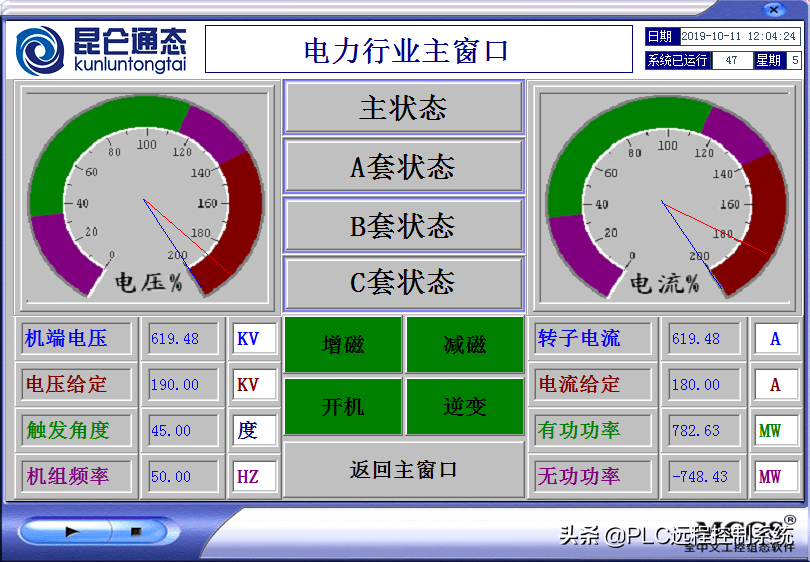

触摸屏画面

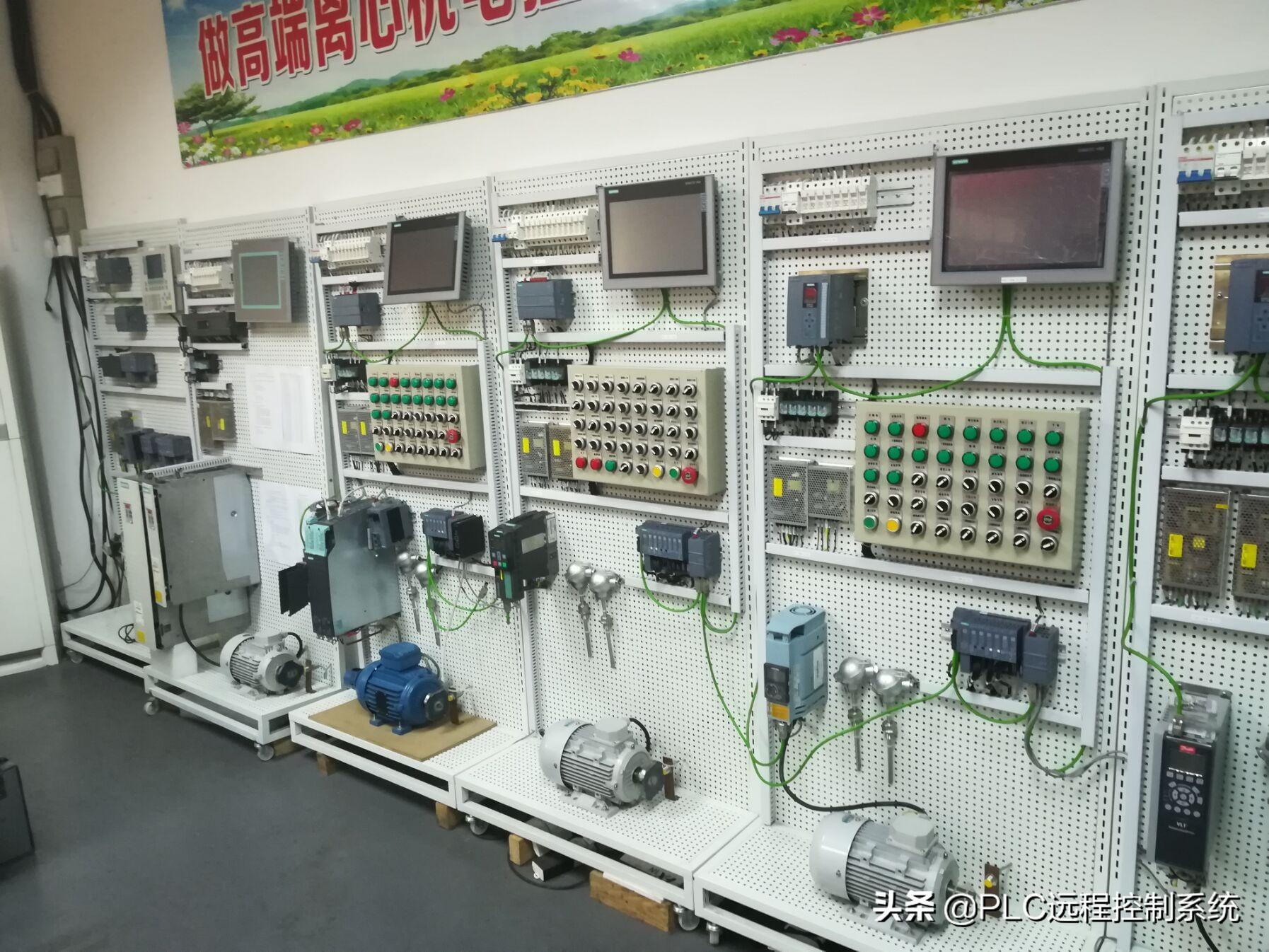

现场调试步骤

先检查一下PLC的输入输出点是否有接线错误

检查接线没问题后调试PLC的手动调试，点动启动PLC输出

手动调试完成后进入调试PLC的自动程序

调试完成后进入整体设备运行状态

试运行PLC程序，如出现错误计算修正

PLC编程其实很简单，按照这个步骤一步步进行就可以！
