PLC编程添加备注，声明，注解的三个方法

在我们日常编写程序的过程当中，需要用到很多的软原件，而且每一个软原件的功能都不一样，特别是要把程序传给客户的时候，如果没有添加备注的话很麻烦，客户也不知道每一段程序，每一个点位是干什么的，这样就造成了人步不到现场，解决不了问题的，尴尬局面，因此在这里我就教大家怎么给PLC的程序添加备注，声明，以及注解，这三种！本文以三菱为例

第一种：软原件注释：1.点击工具栏'软元件注解编辑图标“2.双击:x0"也就是你要添加备注的软元件，3.输入：备注文字 4，确定 ！

第二种：声明编辑

第三种：软原件注释：1.点击工具栏'注解编辑图标“2.双击:y0"也就是你要添加备注的输出软元件或者是指令，3.输入：备注文字 4，确定 ！

以上就是三种添加备注的方法，如果有对PLC感兴趣的朋友，可以关注我的公众号，定期更新PLC技术文章！

PLC添加用户程序

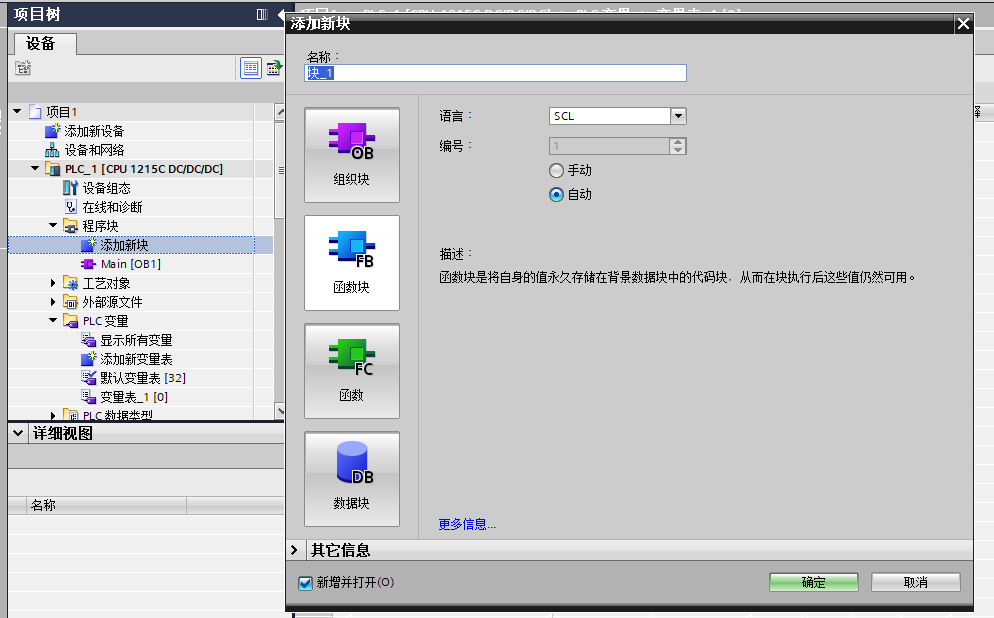

当用户希望生成用户程序时，可以在项目视图中的程序块目录下单击“添加新块”选项，此时将显示添加程序向导，如图1-1 所示。

图1-1 添加程序向导

在添加用户程序向导（如图1-1所示）中，用户首先要选择需要添加的程序类型，包括OB、FB、FC、DB。根据用户选择程序类型的不同，下一步的显示将有所不同。

1.添加OB块（组织块）

当用户希望生成OB块时.可以在添加用户程序向导中单击OB按钮，此时将显示系统所有支持的事件类型，用户根据需要选择相应事件类型，以及编写程序所使用的语言，也可以手动/自动指定OB的编号。添加OB块的界面如图1-2 所示。

图1-2 添加OB块

2.添加FB块

当用户希望生成FB块时,可以在添加用户程序向导中单击FB按钮，相应操作与添加OB块的类似。

3.添加FC块

当用户希望生成FC块时，可以在添加用户程序向导中单击FC按钮，相应操作与添加OB块的类似。
