西门子LOGO!编程软件Soft Comfort V70版本的特色功能

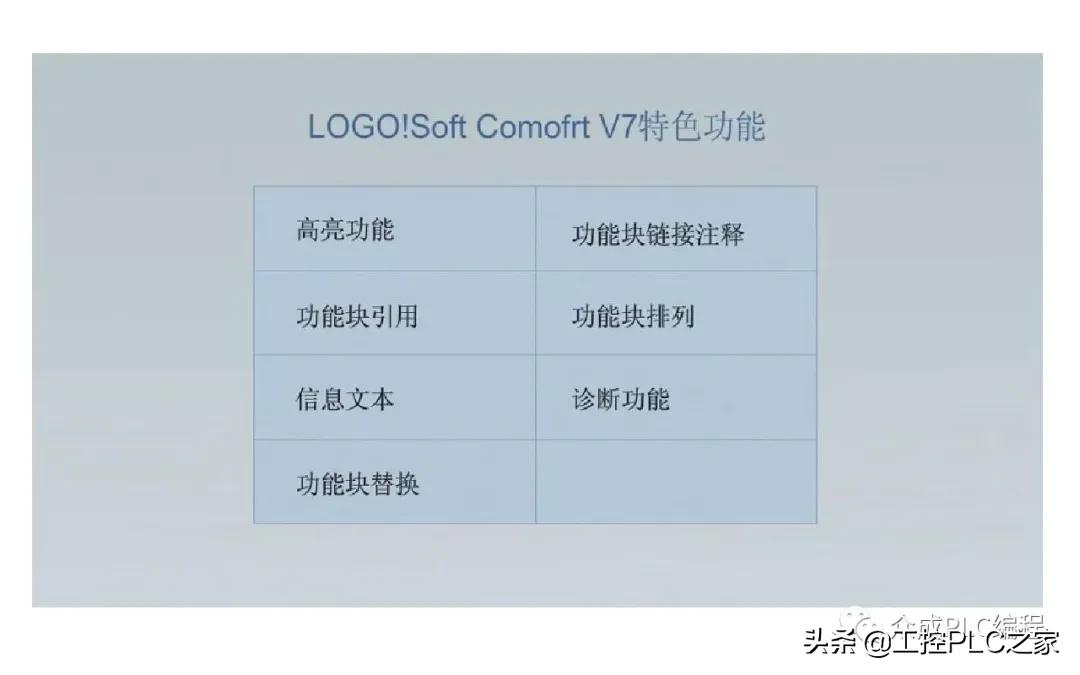

西门子LOGO! Soft Comfort V7软件具有以下特点：支持从0BA0到0BA7的历代LOGO!系列产品；支持通过RS232，USB和以太网编程；支持所有的功能块（包括新功能块）；支持用户自定义函数功能，函数的创建、导入导出、密码保护、用户文档操作；支持LOGO!0BA7联网操作，组态数据、网络中单元寻址、离线模拟、在线测试；支持数据记录操作。

LOGO!编程软件的特性功能

西门子LOGO! Soft Comfort V7其他新特点：支持包括Windows7,MAS OS和Linux在内的多种操作系统；支持功能块之间更多的引用操作；改善了运行小时计数器，当下载程序时，计数值可以保持；支持在电脑上监视输入输出的状态；可以在电脑上和面板上显示硬件版本；改善了程序注释功能（符号，加粗等）；改善了排列功能；可以和EXCEL之间导入或导出I/O名称；可以显示参考信息；改善了模块在数量和种类上的分类。

编程窗口中的电路图

西门子LOGO! Soft Comfort V7的高亮功能具有新的特点，增加了对模拟量算数指令的高亮功能，方便用户识别算数指令与内部应用功能块的关系。首先在模拟量算数指令中引用相关的模拟量功能块，选择该算数指令，然后点击高亮图标，当选择该算数指令引用的功能块时，则被引用的功能块连线会高亮显示。

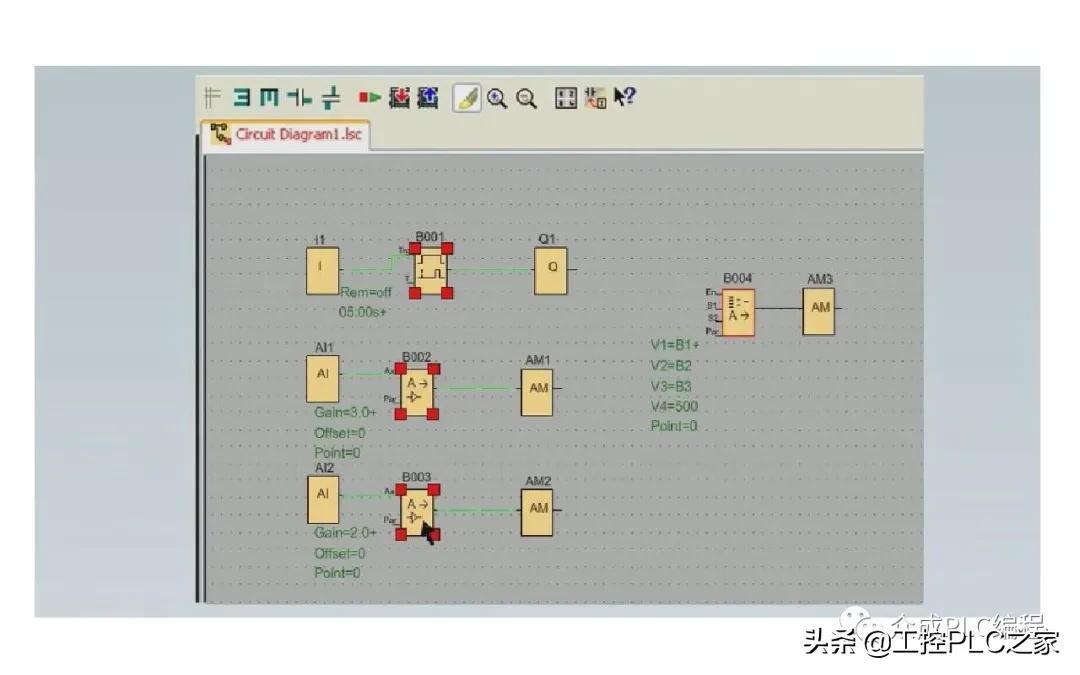

编程软件的高亮功能

西门子LOGO! Soft Comfort V7新增加了功能块替换操作，把一个功能块拖拽到电路图中一个已有模块上，将完成功能块的替换操作，原功能块周围出现红框表示两个功能块参数不同，原功能块周围出现绿框表示两个功能块参数相似，如果新的功能块的输入输出不符合电路要求，替换操作将不会完成。

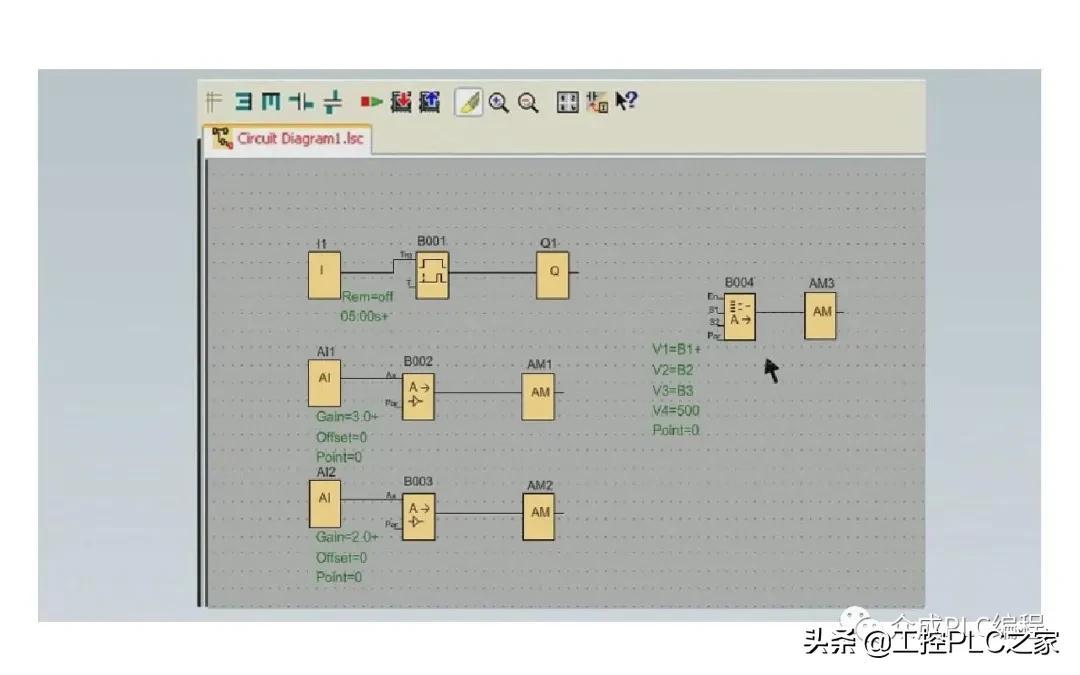

功能块替换操作

西门子LOGO! Soft Comfort V7新增加了给功能块添加注释的功能，我们将一个写好的注释拖拽到某个功能块附近时，该功能块边框将变成绿色，这就代表着注释被连接到了功能块上，当移动功能块时，注释也会跟着移动。

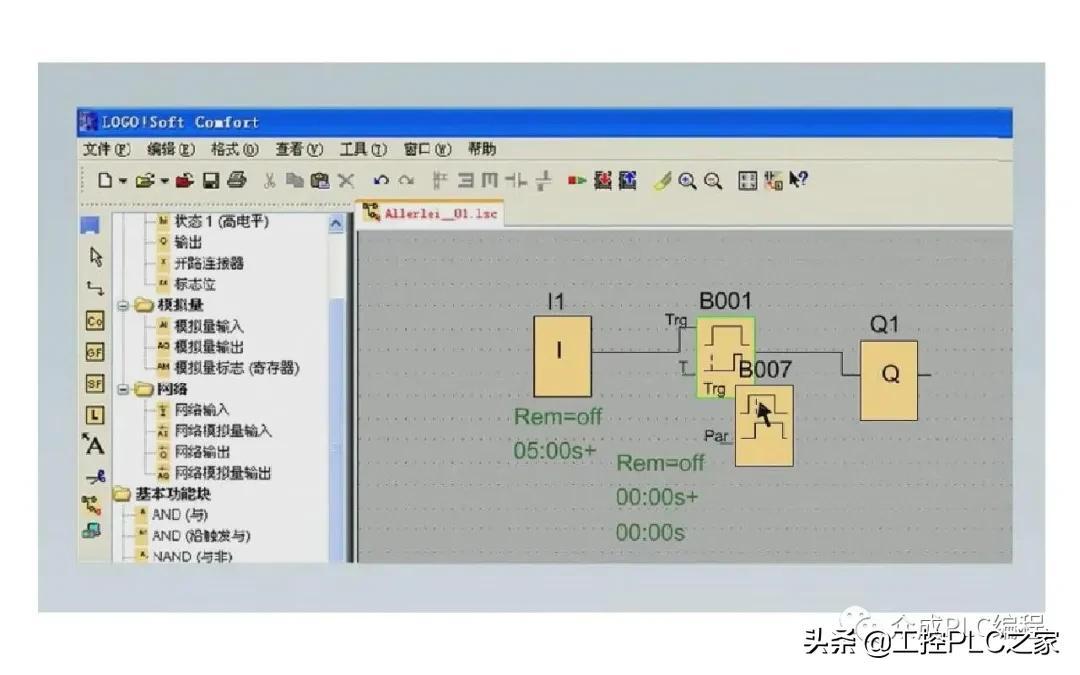

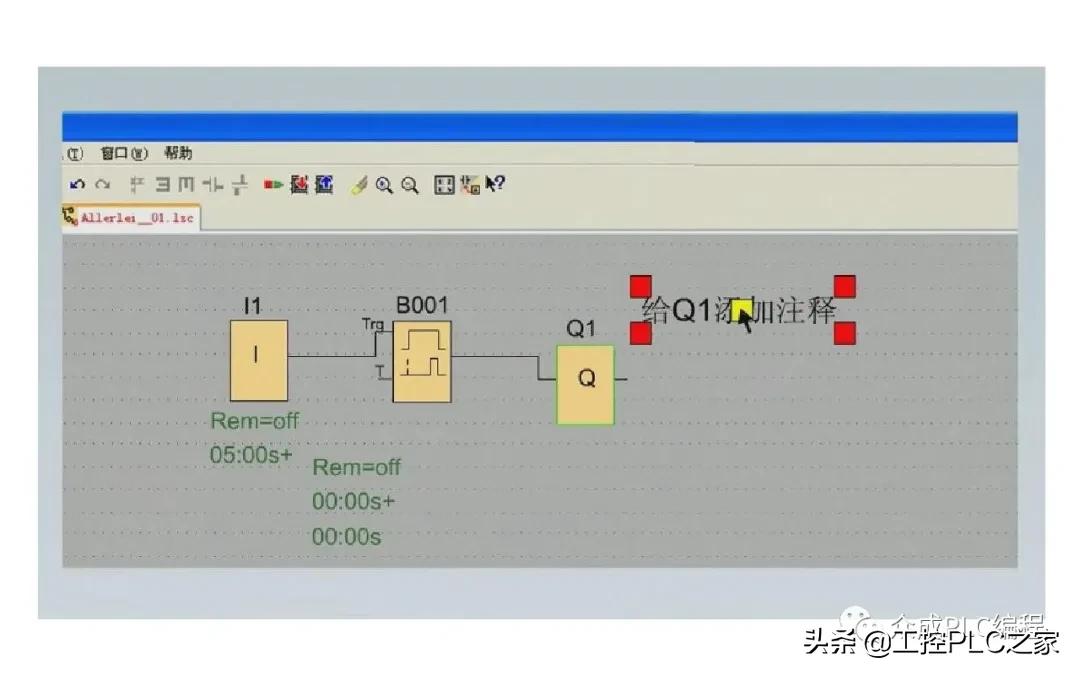

功能块的注释

西门子LOGO! Soft Comfort V7新增加了诊断功能，用于提供LOGO!的基本错误信息，这些基本错误包括网络访问错误、扩展模块总线错误、SD卡读写错误、SD卡写保护。

西门子LOGO!0BA7支持将数据记录存储到内部存储区或SD卡上，使用标准的SD卡支持FAT12、FAT16或FAT32格式，内部容量最大8G，传输速度为每秒6兆字节，而SIMATIC记忆卡使用FAT格式，非常适合小数据包，具有更长的使用寿命和更多的使用次数。

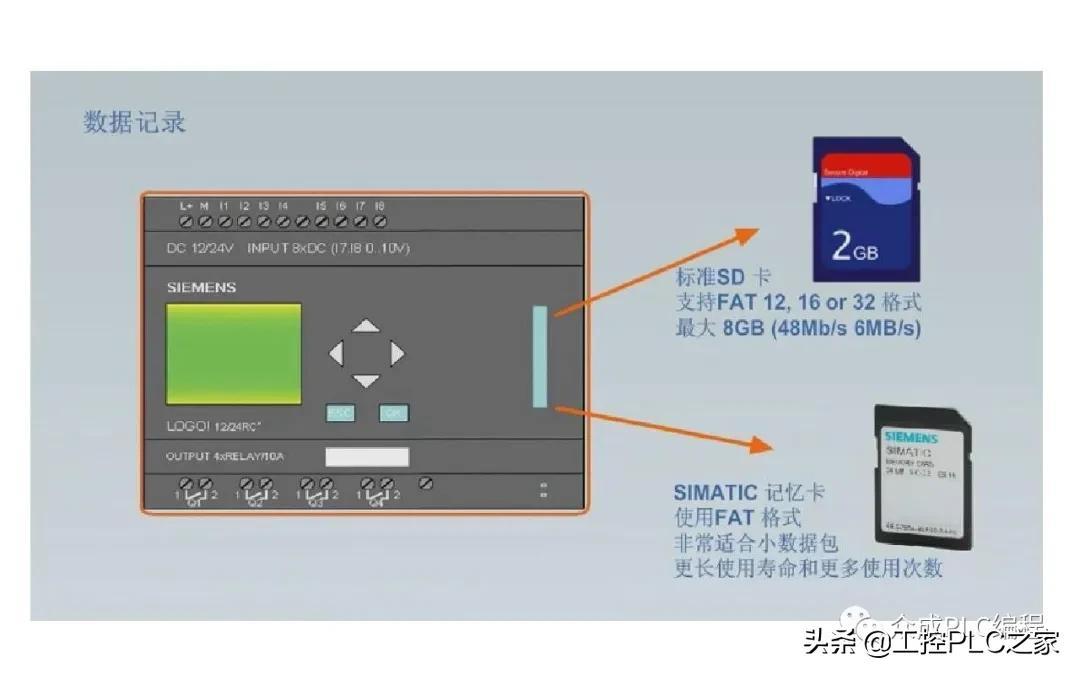

SD卡和SIMATIC记忆卡

使用数据记录功能时，首先要在程序中添加数据记录功能块，采用异步脉冲发生器来触发数据记录模块，并设定触发的周期。双击打开数据记录功能块的属性对话框，选择你想记录的函数功能块，然后选择函数功能块的参数，通过添加按钮和移除按钮来添加或移除参数。最大可添加至32个数据记录项。最后将程序下载到LOGO!并启动程序，LOGO!就开始安照设定的周期记录数据了。

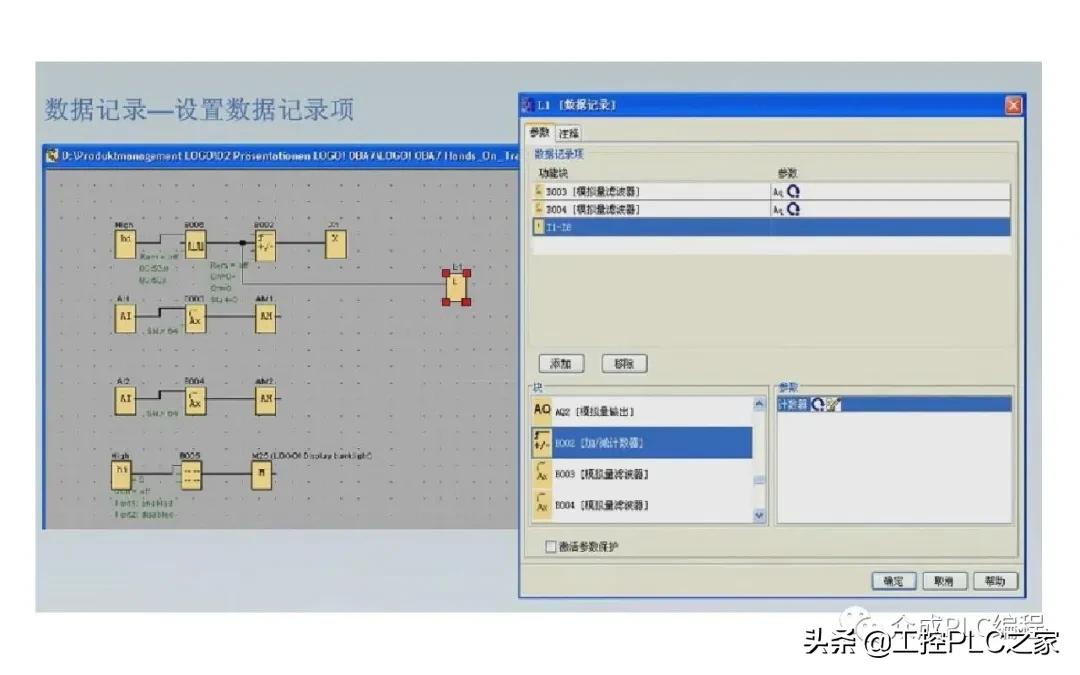

数据记录功能块参数设置

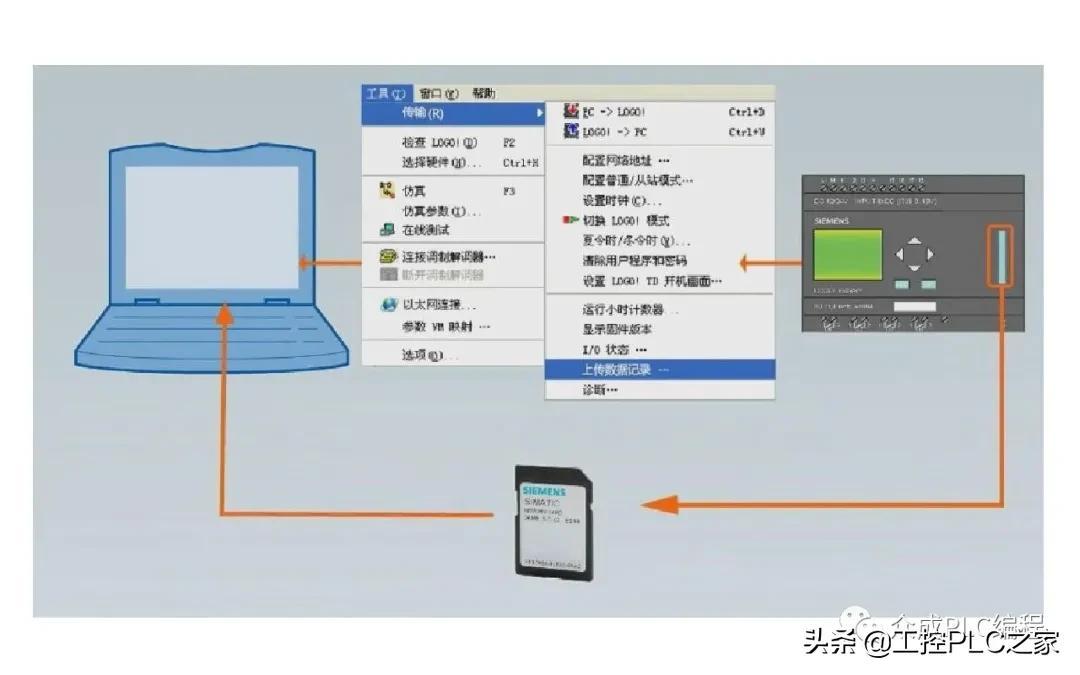

下面来介绍数据记录的上载操作。点击工具菜单栏，在传输选项下选择上传数据记录，就可以从LOGO!中上传数据记录，并存储在个人电脑中。当从LOGO!的内部存储区上传数据时，必须将其置于STOP模式。如果要将SD卡中的数据拷贝到个人电脑中，则可以通过SD卡读卡器直接复制数据记录文件即可。

上传数据记录文件

SD卡中有两个文件记录相关的数据，XX.CSV为数据记录文件，LOGO_U_P.BIN为可以被LOGO!0BA7执行的程序。另外其他文档也可以被存储在SD卡中。

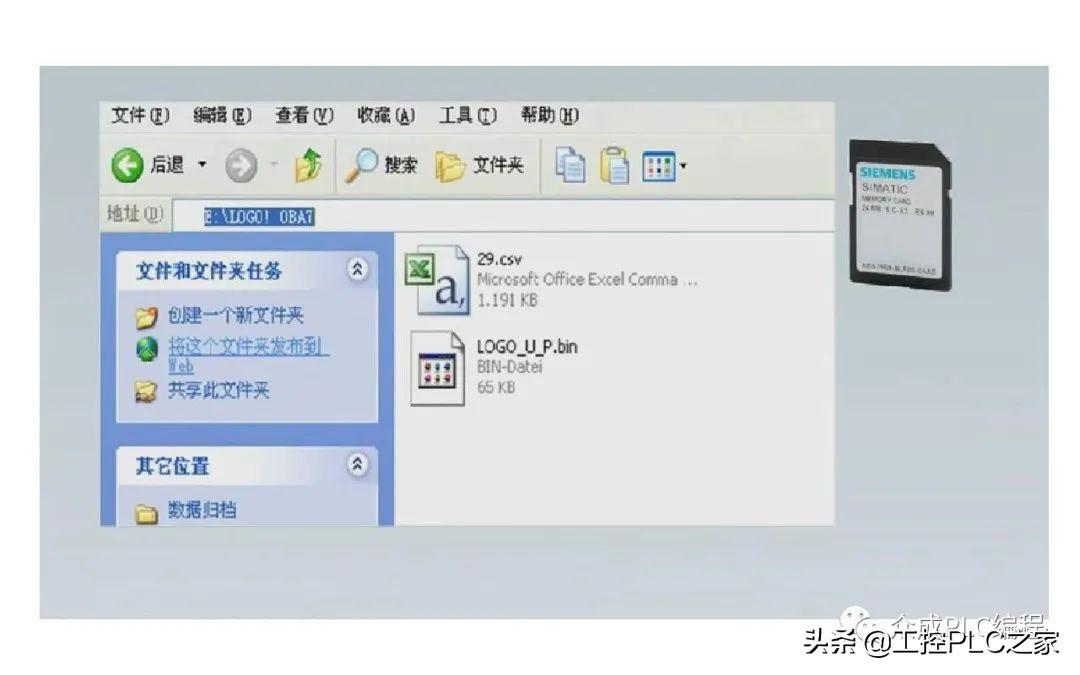

SD卡中的文件

西门子LOGO!0BA7内部存储器可以记录200组数据，最大记录速度为150毫秒，在一组数据记录中，最多可指定32个数据。SD卡可以记录最多2000组数据，最大记录速度为150毫秒，在一组数据记录中，最多可指定32个数据，每次停止再启动后将产生额外的数据记录文件。

内部存储器和SD卡

通常情况下数据记录生成的.CSV文件可以使用EXCEL软件直接打开，但是有些情况下需要对.CSV文件进行一下格式处理，步骤如下：首先打开EXCEL软件，选择数据菜单栏下的导入外部数据下的导入数据，在弹出的文本导入向导3步骤1中选择分隔符号，在弹出的文本导入向导3步骤2中选择TAB键和逗号，这里就可以看到数据结果了，在弹出的导入数据对话框中确定要插入的数据，点击确定，数据就被导入EXCEL了。

以上，我们介绍了西门子LOGO!编程软件Soft Comfort V7.0版本的特色功能，学习更多PLC编程知识，请持续关注本号。
