西门子PLC只能使用WINCC吗？组态王也很好用，实例详细讲解！

本示例通过一个简单的计数器程序说明相关硬件和软件的配置和简单使用。

组态王编写的人机界面可以控制并监测PLC的寄存器状态。左上角的按钮可以控制M0.0的关断，从而可以控制计数器的复位，计数器可以对左下角的按钮按下次数进行计数，计数值可以直接显示，也可以通过仪表显示。

硬件配置方法：我们选用的通信方式是基于以太网卡的TCP/IP协议通信

所以，我们直接使用网线将S7-1200和配置有网卡的计算机的以太网接口相连

TIA Portal与S7-1200的软件配置

1 使用博途组态S7-1200并编写程序，编写完成之后编译并下载

2 PLC与组态王通过以太网的方式通信的设置：

A、确认计算机中安装有以太网卡,并与PLC 连接到同一网络中（直接通过网线直连）。

B、通过编程软件设定IP地址和子网掩码，并下传到PLC中如IP地址(192.168.0.1)、子网掩码(255.255.255.0)。

C、为计算机设定IP地址和子网掩码，如IP地址(192.168.0.110)、子网掩码(255.255.255.0)。

D、使用ping 命令，保证能ping 到PLC 站。

3 PG/PC 接口配置，通信测试，以检查运行组态王的计算机是否和PLC正常通信

4 测试正常之后，即可在组态王开发项目

1 编写程序并下载

计算机与S7 1200PLC之间的通信是基于以太网卡的TCP/IP协议通信，我们可以查看组态的PLC设备的TCP/IP地址，默认为192.168.0.1，

编写、编译并下载程序

编写、编译并下载程序

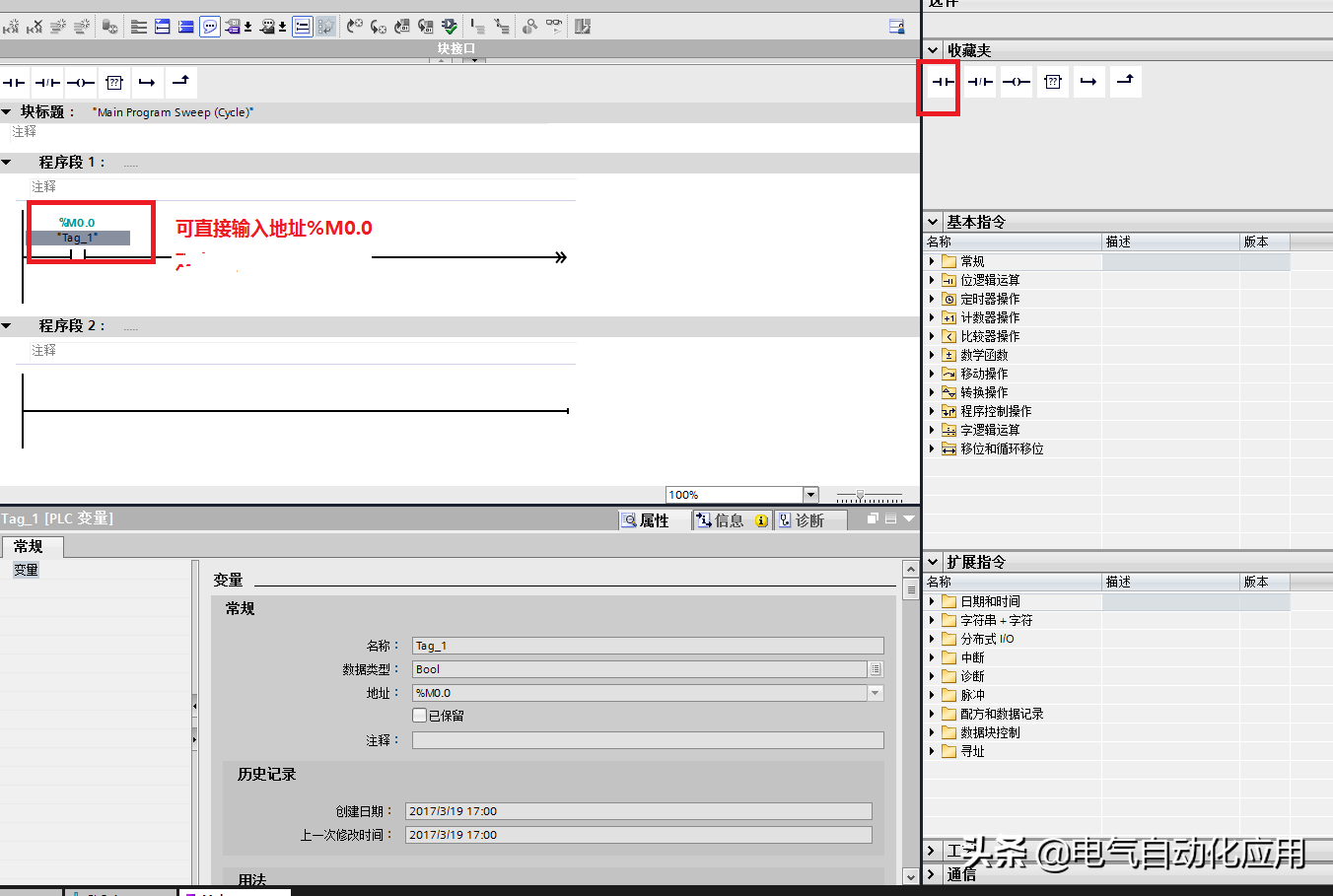

在右侧的指令窗口中可以拖入进基本指令

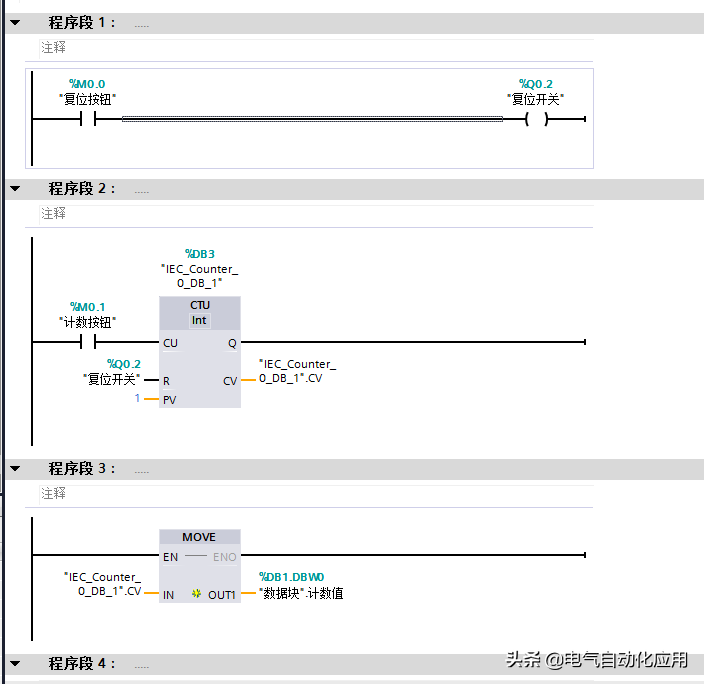

编写、编译并下载程序，编写好的程序如下图：

可在PLC变量表里面为变量命名

在线监控可在线监控PLC寄存器状态

2 PLC与组态王通过以太网的方式通信的设置：

1、确认计算机中安装有以太网卡,并与PLC连接到同一网络中（直接通过网线直连）。

2、通过编程软件设定IP地址和子网掩码，并下传到PLC中如IP地址(192.168.0.1)、子网掩码(255.255.255.0)。 此步骤已经在博途中组态PLC的过程中完成了，通过PLC属性查看以太网地址。

3、为计算机设定IP地址和子网掩码，如IP地址(192.168.0.110)、子网掩码(255.255.255.0)。

这里以Win7系统为例

打开网络共享中心，双击更改适配器选项

修改IP地址

修改IP地址

4、使用ping 命令，保证能ping 到PLC 站。

在开始菜单“搜索程序和文件”中输入 cmd 指令，进入DOS命令窗口

在DOS 界面中输入命令：ping 192.168.0.110

然后回车。注意：在ping 和地址之间有一个空格，如下图所示。

观察DOS 界面中的ping 指令返回值。如包括time=1ms 或time<1ms 及TTL 等于某个数值，

且Lost=0，即ping 指令返回值正常，表明以太网连接正常。如下图所示。

如果连接不正常，可能如下图所示，ping 指令返回值显示timed out 或Lost 值不为0，

表示本机IP 地址和目标IP 地址连接不通，建议检查一下连接线缆及两台计算机的IP 地址设置。

（3）PG/PC 接口配置，通信测试，以检查运行组态王的计算机是否和PLC正常通信

1.打开Set PG/PC Interface。

在操作系统中点击“Start”菜单，打开“Control Panel”选项，在控制面板中，选中“大图标”显示，即可找到Set PG/PC Interface，如图。双击打开。

如图，在 Access Point of the Application（应用程序访问点）的下拉列表中选择 <Add/delete>，输入名称。

在 Interface Parameter Assignment Used 中点选Realtek PCIe FE Family Controller.TCPIP.1（注意：应根据运行计算机实际工作的网卡名进行选择，务必选择不带Auto 的），然后Access Point of the Application 内显示“CP-TCPIP - Realtek PCIe FE Family Controller.TCPIP.1 即可。

（4）通信测试，以检查运行组态王的计算机是否和PLC正常通信

我们的通信方式是TCP/IP，在组态王中定义的IO设备应该使用TCP/IP协议

注意设备地址的填写，冒号前面是我们在博途组态的PLC的地址，冒号后面为S1200的默认槽号，为0。为：192.168.0.1:0

通信测试，以检查运行组态王的计算机是否和PLC正常通信

然后使用组态王KingVIEW 6.55组态人机界面

（1）定义I/O设备：前面在测试设备的过程中，我们已经定义好了IO设备，此处略去

（2）定义I/O变量

根据程序，选择需要检测和控制的寄存器变量，在组态王数据词典中定义相应的IO变量。

先为复位开关M0.0建立一个IO变量

我们为其他寄存器定义好的I/O变量如下图：

其中，变量USB_Com用来显示组态王与PLC的通信状态，以帮助我们判断是否通信正常。

关闭（0）表示通信正常，打开（1）表示通信异常，也可以自行更改。或者可以在组态王的产品帮助文档中输入CommErr以查看使用说明。

全部建立好的变量如下图：

（3）新建并组态画面

现为复位开关M0.0以及计数M0.1组态开关按钮

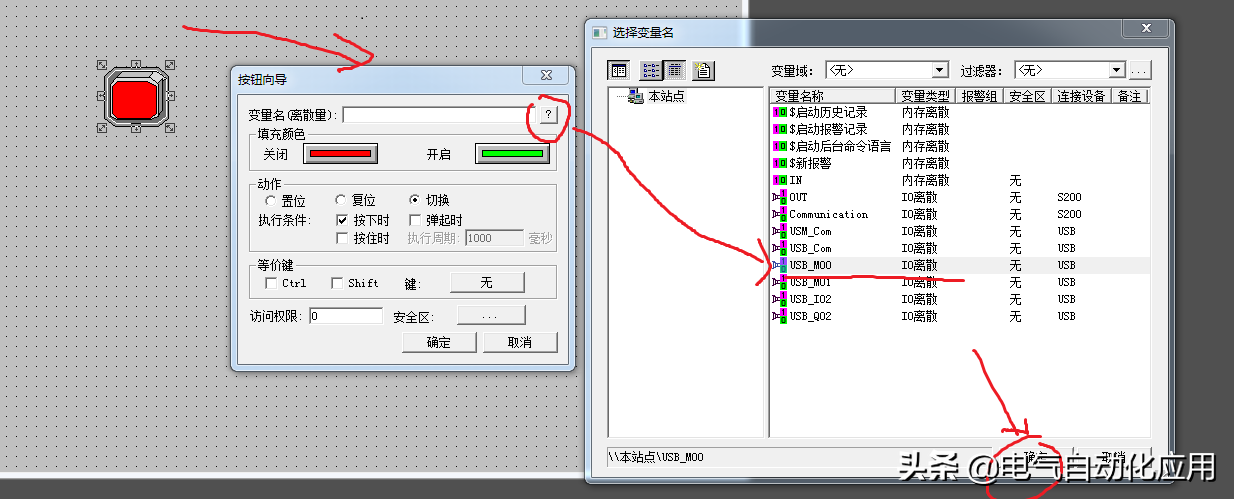

现为复位开关M0.0关联PLC的M0.0

现为复位开关M0.0关联动作：鼠标按下时接通，弹起时断开。

同理我们为M0.1关联它的变量以及动作。

组态一个指示灯关联输出Q0.2，以便直观地观察复位状态

组态好的按钮和指示灯可以通过颜色显示状态之外，还可以通过工具箱的文本用“打开”或者“关闭”的文本标识状态。

为建立好的文本关联变量

使用同样的方法为按钮M0.1以及指示灯Q0.2建立文本并关联变量。

同时，我们再建立一个文本，关联计数器的计数值，以便在人机界面中查看计数值。

同时，我们也可以从图库中选取一个仪表，用刻度显示计数值。

此外，我们再建立一个文本并关联通信状态变量USB_Com，以便我们在人机界面运行时可以判断通信是否正常。

（4）保存并运行组态好的人机界面

可同时打开博图的在线监控，组态王的人机界面有指令时，博途也可以同时监测到寄存器的状态变化

PLC和电脑的连接，到底是选电缆还是选网线？一篇文章教会你

导读：

在工业自动化领域，PLC是核心组件之一，而电脑则常常被用作编程、监控和数据分析的工具。如何将两者有效地连接起来，实现数据的交换和设备的控制，是许多工程师和技术人员关注的焦点。

以三菱FX3U的PLC为例，我们将详细介绍如何进行通讯连接。对于其他类型的PLC，虽然具体的型号和参数可能有所不同，但基本的通讯连接流程是大致相同的。在进行PLC通讯连接之前，我们需要进行一些准备工作。第一步：给PLC进行供电 在进行任何连接之前，首先需要给PLC提供稳定的电源。三菱FX3U的PLC通常需要24V的直流电源，您可以使用专用的电源适配器，或者在某些情况下，如果您使用的是现场设备，可能已经有了现成的供电解决方案。请确保电源电压稳定，并且符合三菱FX3U的规格要求。

第二步：选择电缆或者网线，将PLC和电脑进行连接 在完成供电之后，接下来我们需要通过适当的电缆或网线将PLC与电脑进行连接。根据您的具体情况，您可以选择串行通信电缆或者以太网线。具体选择哪种方式，主要取决于您的设备和应用程序需求。

如果您选择的是串行通信方式，您需要购买专用的串行通信电缆，并按照正确的连接方式将电脑的串行端口与PLC的串行端口连接起来。在连接时，请确保电缆连接牢固，没有松动或短路的情况。如果您选择的是以太网连接方式，您需要购买以太网线，并将PLC连接到您的局域网中。然后，您可以在电脑上安装相应的软件或者驱动程序，以便通过以太网与PLC进行通信。在连接时，请确保网线连接良好，并且网络配置正确。

完成以上两步之后，您的PLC应该已经与电脑建立了基本的通讯连接。

三、使用PLC编程软件进行编程、监控和调试等操作。

首先，我们需要打开电脑，进入操作系统。接下来，通过右键点击“管理”.

我们可以轻松地进入到设备管理器。

在这里，我们的目标是查看电脑的端口情况，并记下端口号的数值。

端口是电脑与外部设备通讯的桥梁，对于PLC通讯来说，选择正确的端口至关重要。在设备管理器中，我们可以看到电脑上的所有端口，包括USB、串口等。找到用于与PLC通讯的端口后，记下它的数值编号。完成端口的查看后，我们接下来打开三菱PLC编程软件。如果已经存在一个工程，我们可以直接打开它；如果还没有工程，那么我们可以选择新建一个工程。在软件的主界面上，我们找到“连接目标”或者类似的选项，这通常在菜单栏的“工程”下面。

进入“连接目标”后，我们可以看到一个名为“connections”的选项。双击它，我们将进入详细的通讯设置页面。在这里，我们选择之前在设备管理器中查看到的端口号，并确保其他设置如波特率、数据位等与PLC的设置相匹配。

完成设置后，我们可以进行一次通讯测试。点击软件界面上的“通讯测试”按钮，如果一切设置正确，电脑与PLC的连接应该是成功的。成功的连接意味着我们可以从电脑向PLC写入程序或从PLC读取数据。在完成硬件连接和软件设置后，我们就可以开始进行实际的编程或数据通讯操作了。但请记住，每次更换硬件或修改设置后，都需要重新进行通讯测试以确保连接的稳定性。

四、PLC和电脑的连接，到底是选电缆还是选网线？

传统的电缆连接方式，如RS485、RS232等，在短距离通信中表现良好。它们具有即插即用的特点，连接稳定，数据传输速率适中。然而，随着工业控制系统的规模扩大，电缆连接的局限性也日益凸显。长距离通信时信号衰减严重，多个设备间通信时需要大量的线缆和接口，增加了布线和维护成本。

与此同时，随着以太网技术的普及和发展，越来越多的工程师开始考虑使用网线连接PLC和电脑。以太网具有高速、远距离通信的能力，采用TCP/IP协议，数据传输速率高，能够满足大数据量传输的需求。此外，网线连接具有良好的扩展性，可以轻松地连接多个设备，且易于维护和故障排查。

然而，网线连接也并非完美无缺。与电缆连接相比，网线连接需要更多的配置工作，如IP地址分配、子网掩码设置等。此外，网络故障的诊断和排除也需要一定的专业知识和技能。

综上所述，选择电缆还是网线连接PLC和电脑，应综合考虑实际需求、预算以及人员技术水平等因素。在短距离、简单系统或传统应用场景下，电缆连接仍是一个可靠的选择。而在需要高速、远距离通信或扩展性强的复杂系统中，网线连接则更具优势。
