PLC如何使用模拟量？接线加程序实例讲解，轻松学好PLC

首先我们了解一下什么是数字量和模拟量？为什么PLC需要使用模拟量？

数字量是物理量的一种。它们的变化在时间上是不连续的,总是发生在一系列离散的瞬间。这一类物理量叫做 数字量。也就是离散量，指得是分散开来的、不存在中间值的量。

模拟量是指变量在一定范围连续变化的量；也就是在一定范围（定义域）内可以取任意值（在值域内）。

数字量是分立量，而不是连续变化量，只能取几个分立值，如二进制数字变量只能取两个值。

那么对于实际的工业应用而言，数字量和模拟量都是必不可少的。

因为在工厂的自动化控制中，我们需要对温度，压力，液位，深度等等数据进行监控并控制。

比如说一个锅炉的控制，我们需要水烧到一定温度，一般来说该温度是可调的，比如说50摄氏度，或者70摄氏度，而数字量则不能满足这些条件。

再举个例子，一些化工企业需要测量液体的酸碱度，那么酸碱度不可以用数字量的0或者1表示，只能使用模拟量，PH6.5,PH7.0等等才可以清晰的描绘出实际的数据。

那么学习模拟量其实应该学习两部分内容；

一硬件；

硬件包括选型和接线，选型就是针对不同的工况选择不同的模拟量以及PLC，比如说模拟量使用0-10V，4-20ma还是0-20ma还是特殊的热电偶信号等等。

其次就是接线，大家不要小瞧了接线，针对不同的PLC有不同的接线方法。

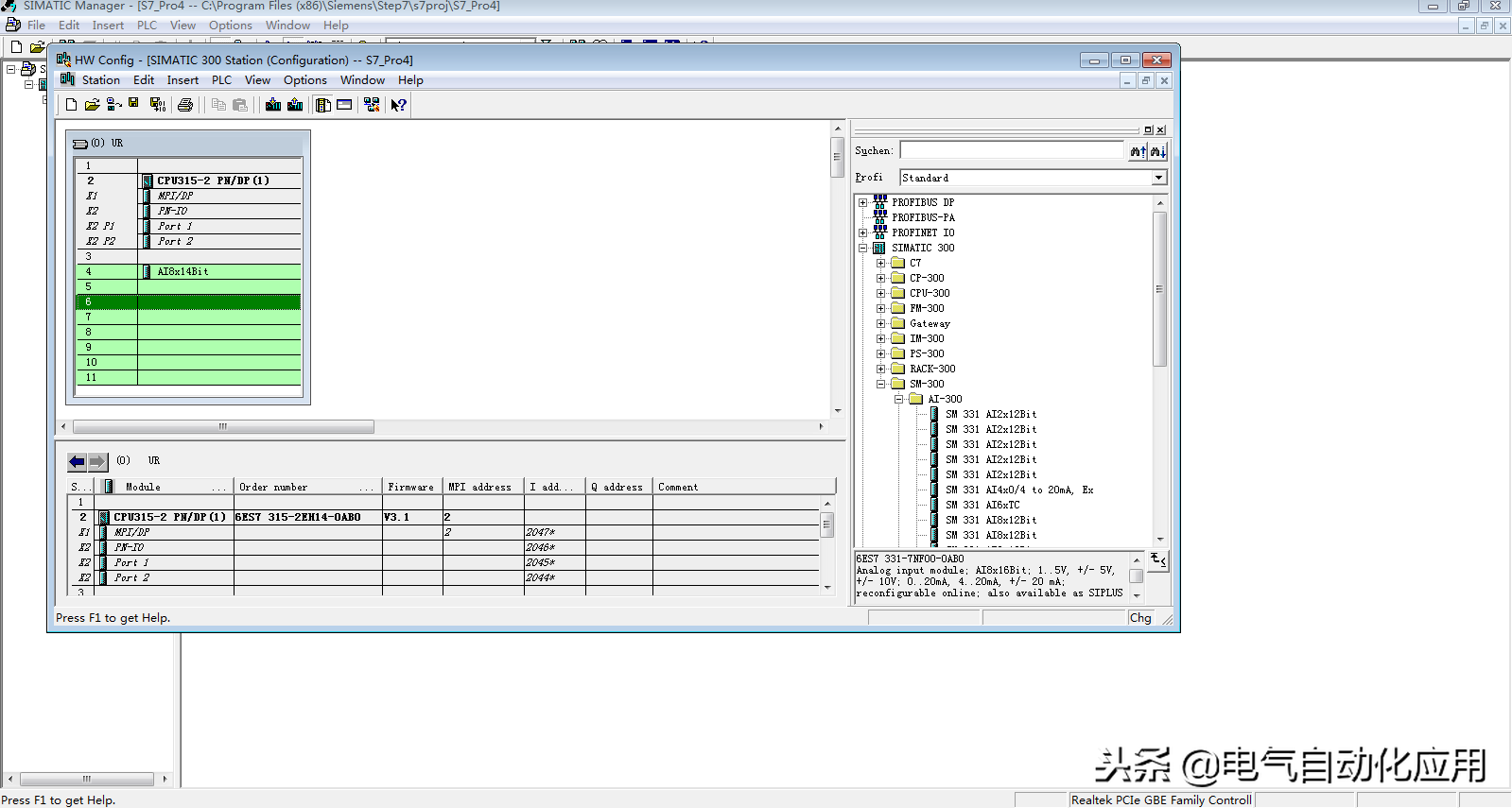

对于西门子S7-300系列来说，我们需要使用拓展模块，打开西门子STEP7,徐楠则合适的PLC和模拟量模块，并将模块添加进去。

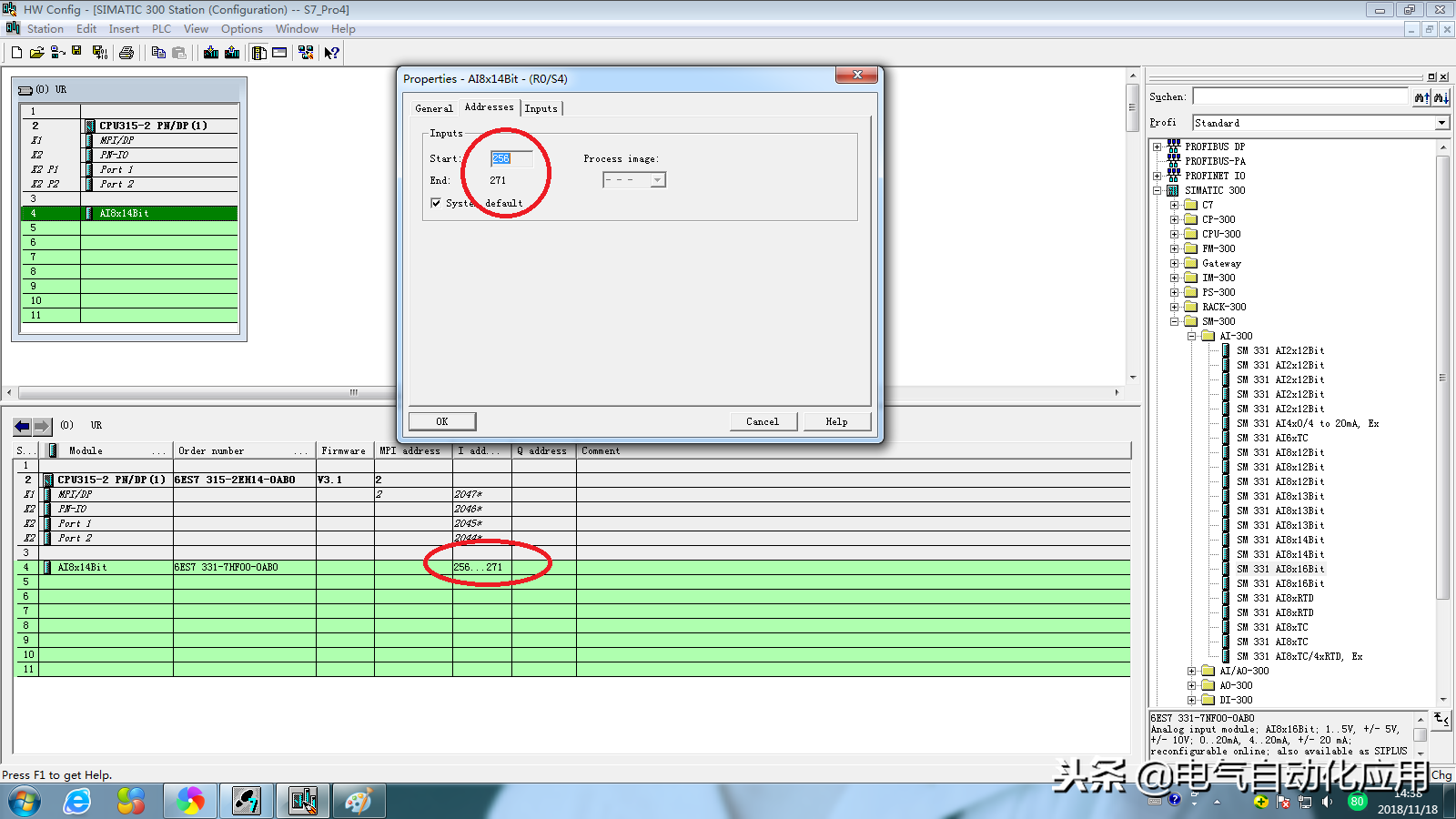

对于PLC而言，每一个模拟量都有一个固定的地址，这个地址是可以在程序中进行识别并计算的，续智能则合适的地址并添加进去。

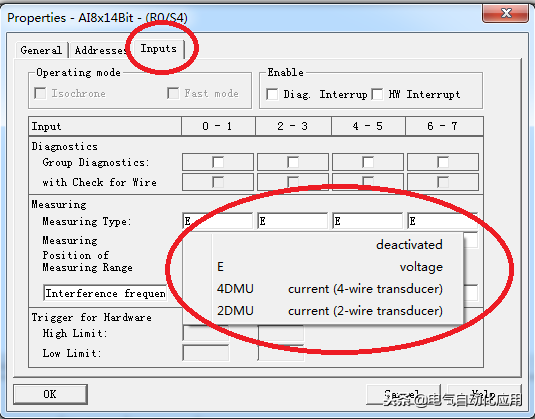

根据现场设备，选择合适的量程，如果是测量温度的话需要使用特定的温度模块，并选择合适的温度信号。对于温度的控制，我们以前文章有介绍过，需要的朋友可以去寻找。

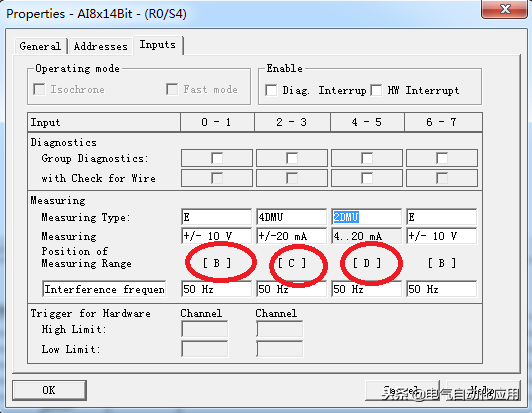

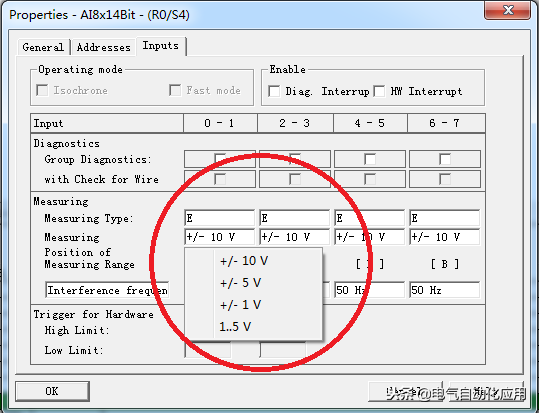

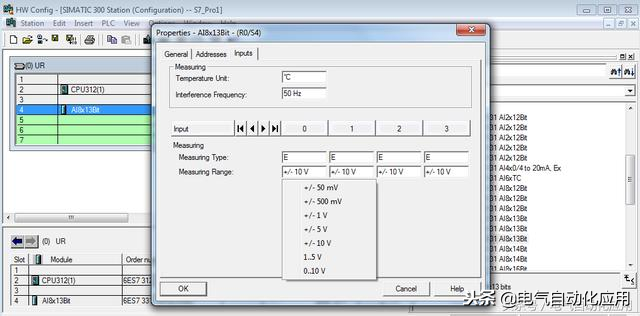

对于电压信号，有多种可选类型，可根据实际设备的信号类型进行选择。比如说-10V—10V，-5V—5V，-1V—1V，1-5V。

当然，西门子系列的模拟量拓展模块有很多，除了文中所用到的，还有很多其他的电压信号应用在不同领域。如下图所示。

对于电流信号则分为二线制和四线制，需要按照实际仪表去选择。

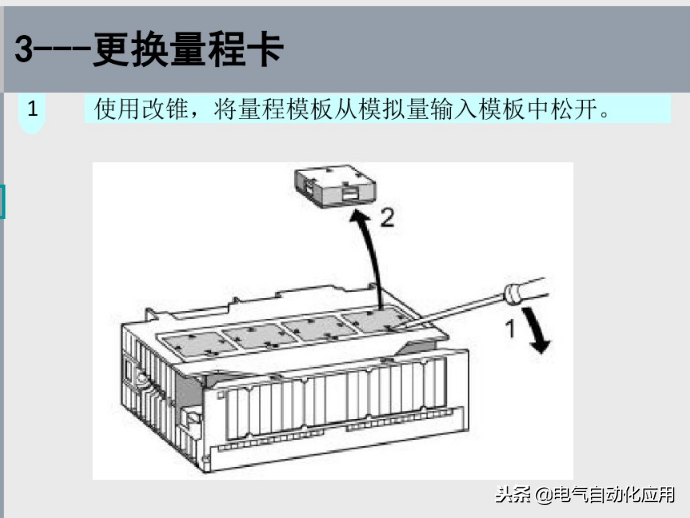

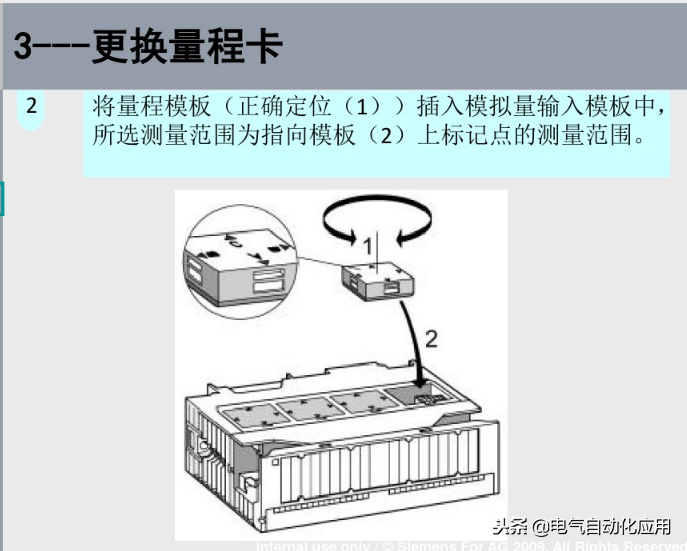

如上图所示，选择好模拟量输入类型后需要将硬件的量程卡也切换到相应的位置。

记得拆模块前先断电，调整完以后上电并下载硬件组态。

而对于其他的PLC而言就没有更换量程卡这一步骤，只需要将线直接接到PLC模拟量输入模块即可。

二软件编程；

对于初学PLC编程的人来说，模拟量输入、输出模块的编程要比用位变量进行一般的程序控制难的多，因为它不仅仅是程序编程，而且还涉及到模拟量的转换公式推导与使用的问题。不同的传感变送器，通过不同的模拟量输入输出模块进行转换，其转换公式是不一样的，如果选用的转换公式不对，编出的程序肯定是错误的。

其实对于PLC而言，它可以接受的都是-32767-32767数据，我们需要对这个数据转换成为我们需要的实际数据。

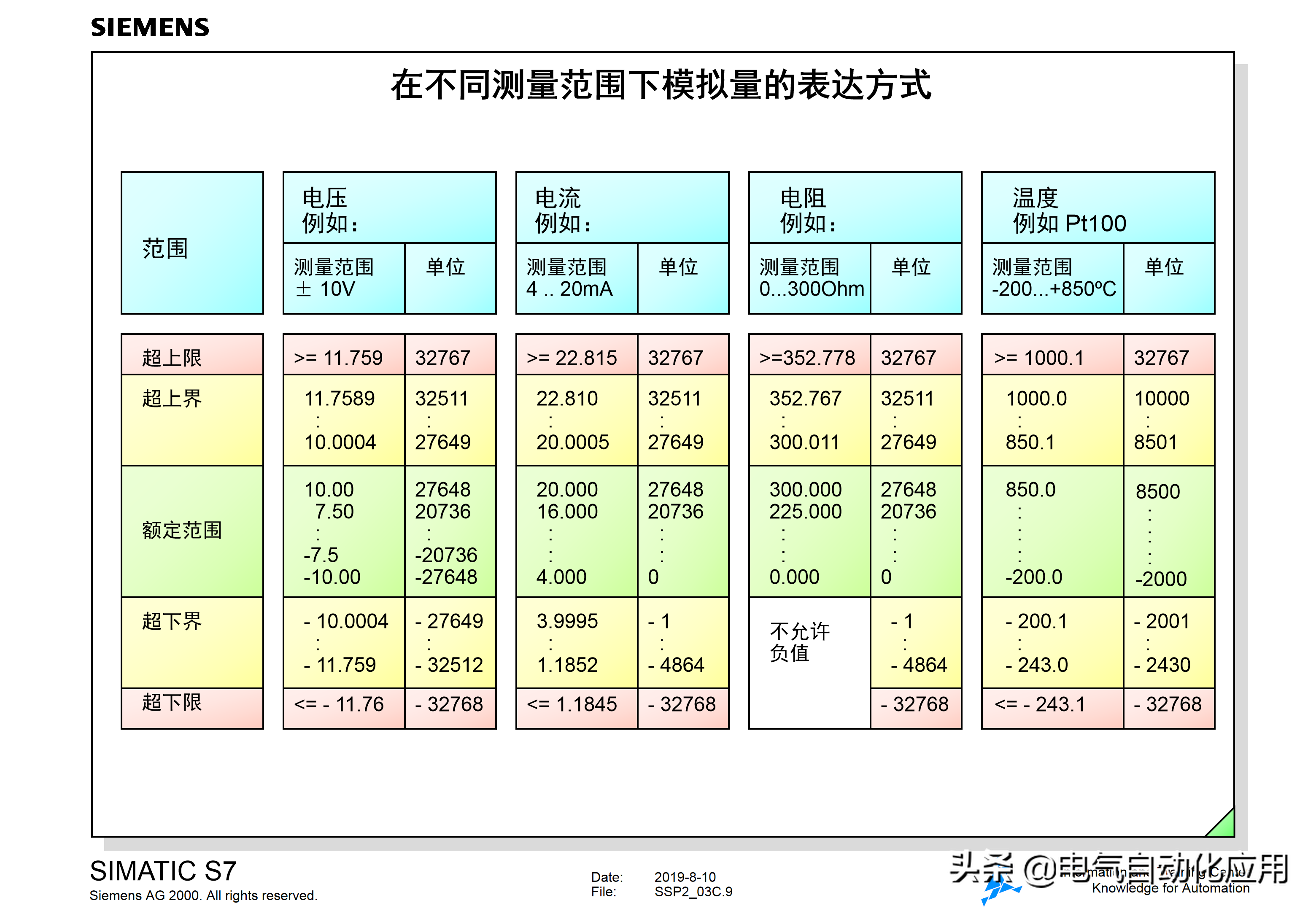

我做了一张图去区分电流和电压信号的区分。

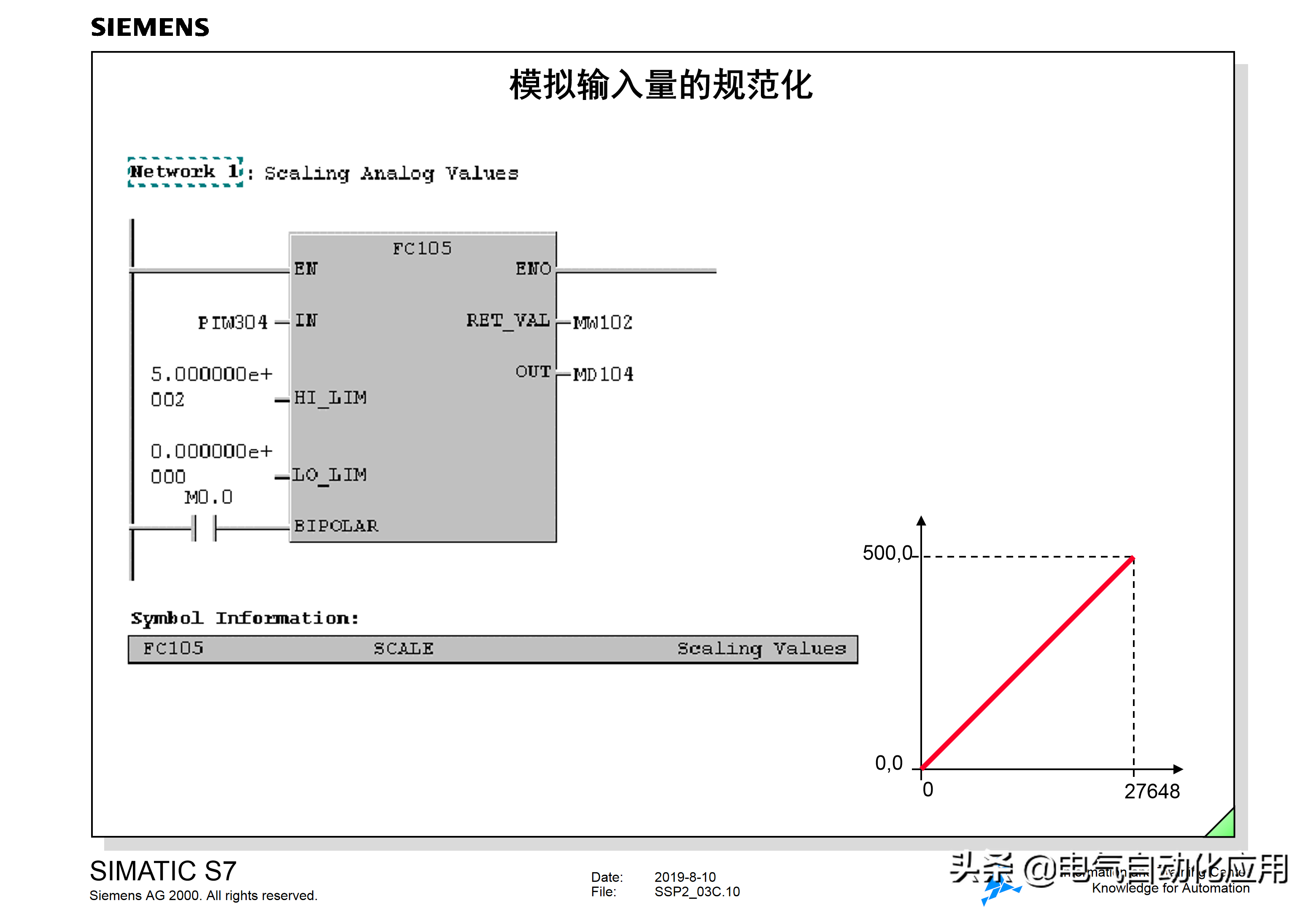

它的意思是将模拟量通道为304的数据转化为量程是0-500的实际数据，并将数据赋给MW104.

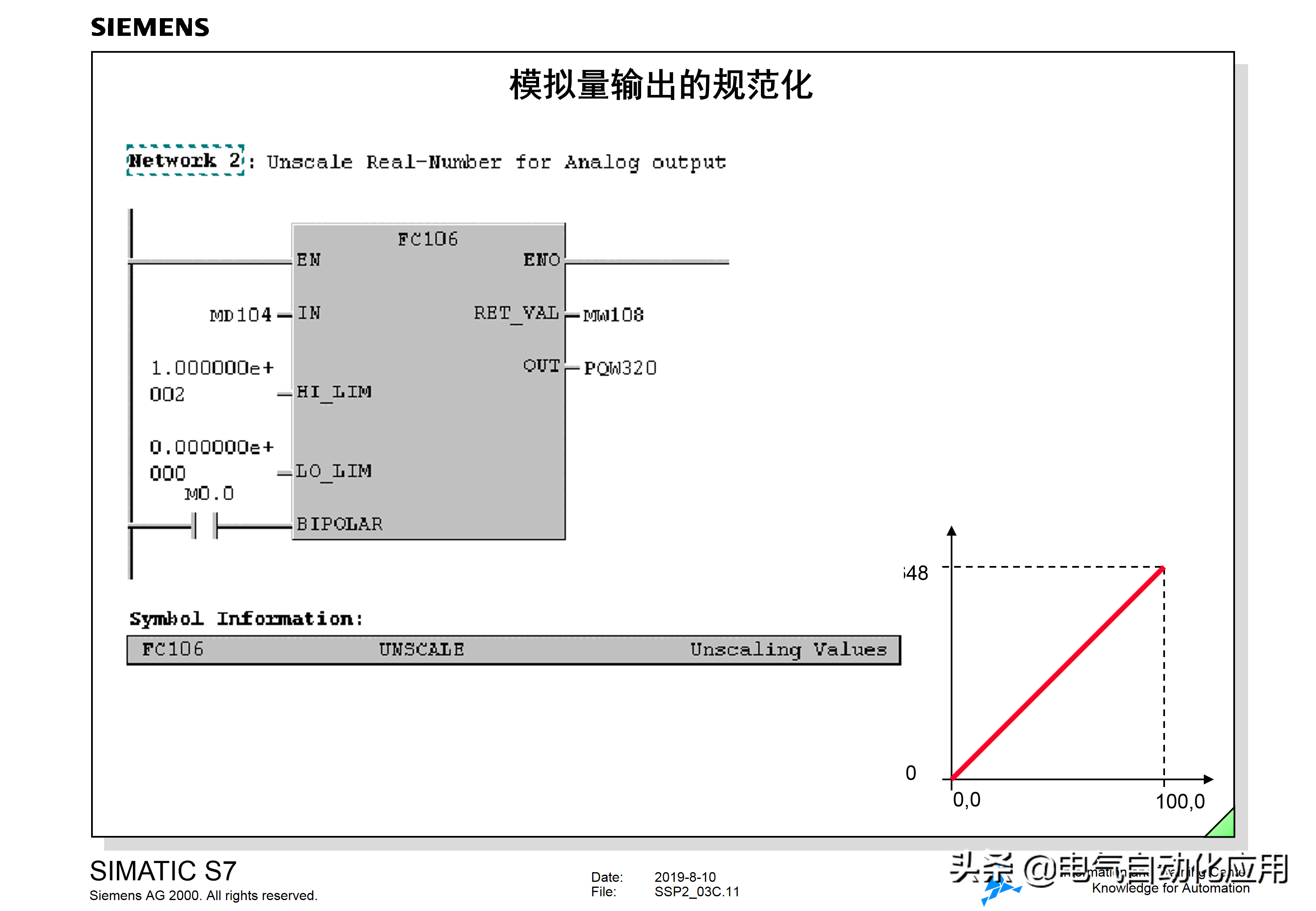

模拟量输出则相反，将数据从MW104转化为0-100%的模拟量数据，比如说如果外部信号PQW320是0-10V，则对应0V-10V。

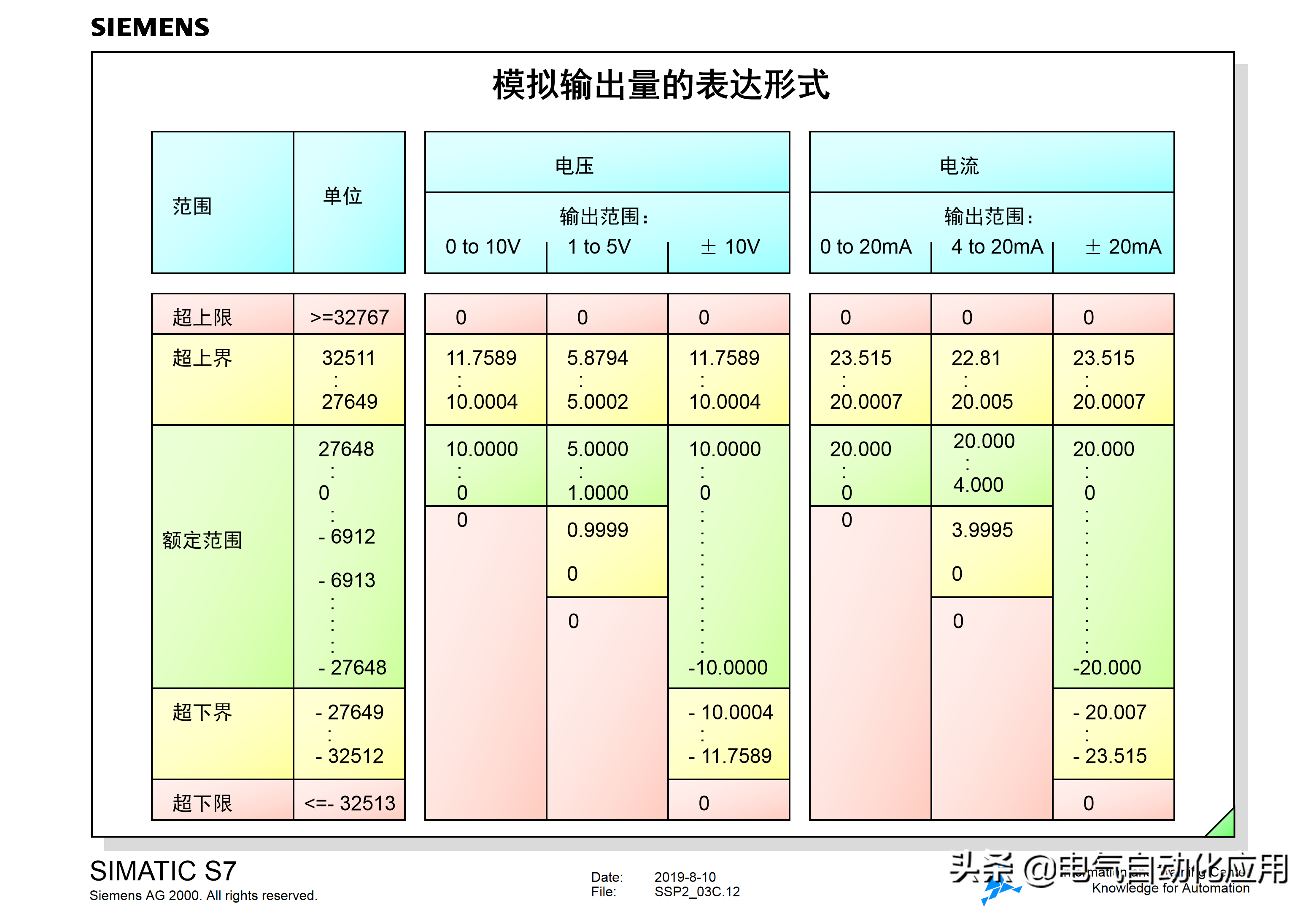

改图是模拟量输出的表达形式，大家可以保存下来。方便查找。

最后给大家一个简单的实例讲解；

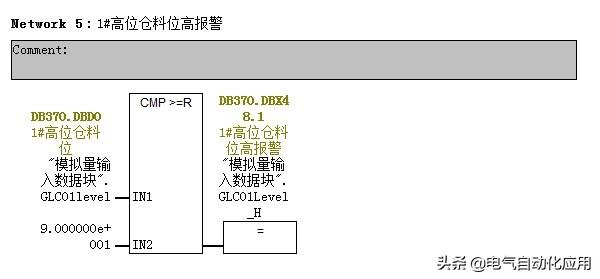

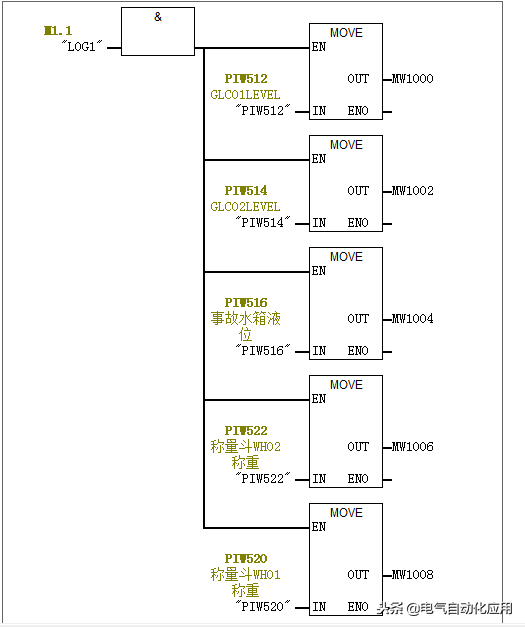

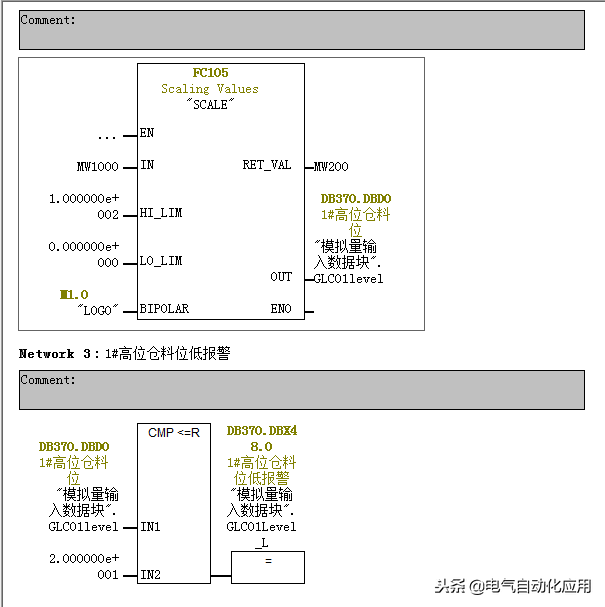

这时一个不太复杂的加料程序中的一部分，程序很容易理解，是一个在大料仓里面的雷达料位机，该项目中雷达料位计的特点是可以检测0.5-10米的原料料位，因为生产的原因该料仓需要保证一直有原料。

所以我们需要在该料仓低于大概2米的时候进行补料以保证该料仓的原料充足，并且在达到9米的时候停止避免原料堆积到外面。

好了，模拟量输入输出你看懂了吗？

更多好文章请关注我的头条号！

我在调试过程中烧毁了一个PLC输入模块，正确的调试步骤是什么？

原创不易，请勿抄袭！

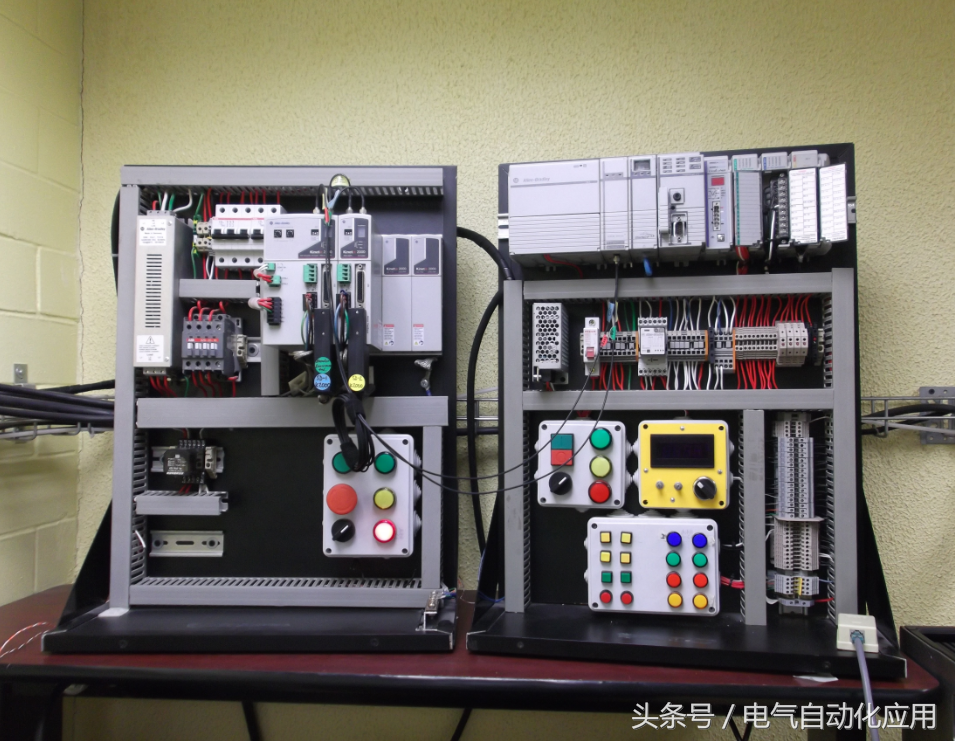

很多电气的新手在做完电气柜以及程序等设计环节后，不清楚调试应如何开始，或者一些人因为不适当的调试方法导致了PLC烧毁等等问题，那么设计完的电气系统应该如何调试？可依照以下七步。

1、按照图纸检查回路（未送电状态下）

一般PLC系统的图纸包含柜内图纸和柜外图纸两部分；柜内图纸指柜子内部的接线图；柜外图纸是所有接出电气柜的接线图。这一部分需要检查的是；1图纸设计是否合理，包括各种元器件的容量等等。2根据图纸检查元器件是否严格按照图纸连接。

在这一过程中，最需要注意的地方就是检查电源，1确保回路没有短路。2确保强弱电没有混合到一起；因为PLC电源为24v，一旦因为接线错误导致220V接进PLC里，很容易将PLC或者拓展模块烧毁。

2、检查PLC外部回路，也就是俗称的“打点”

电源确认完毕后送电，测试输入输出点，这就是俗称的“打点”，测试IO点需要挨个测试，包括操作按钮，急停按钮，操作指示灯以及气缸及其限位开关等等，具体方法是一人在现场侧操作按钮等，另一人在PLC测监控输入输出信号；对于大型系统应该建立测试表，即测试后做好标记。如果发现在施工过程中有接线错误的地方需要立即处理。

这一步应该注意的是需要将程序备份后清空PLC里面的程序或者将程序禁用，避免因测试导致设备的动作。

3、检查机械结构并测试电机类负载

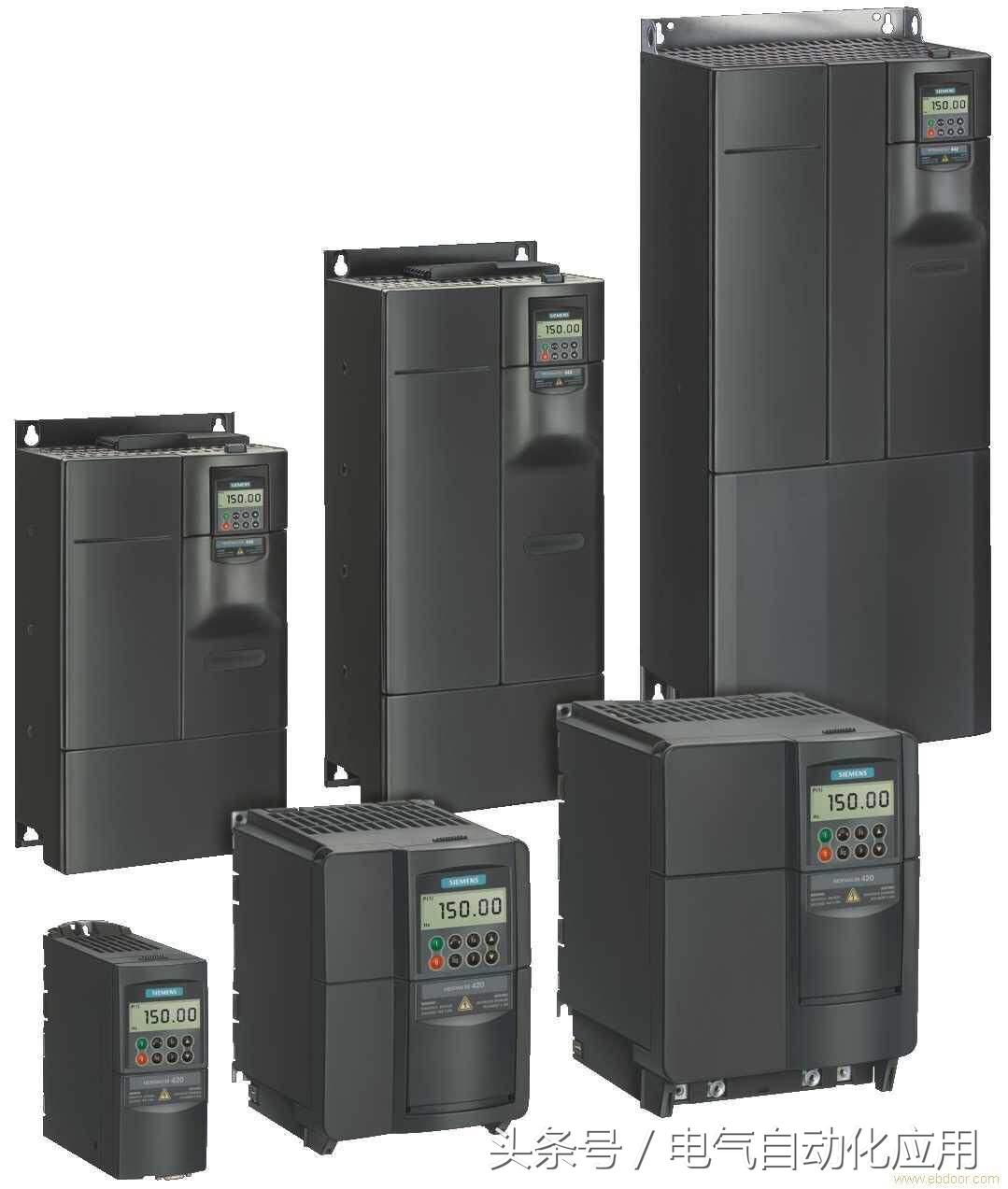

这一步需要检查机械结构是否紧固等等，电机类负载是否做好相应保护，避免因意外导致的事故，检查完毕后需要手动去测试设备运行，如正反转电机类，需要测试线路是否完好并带电试车，变频器类设置相应参数并进行电机优化，静态识别或者动态识别等。

这里需要注意的是对于一些特殊负载，比如说垂直类上下移动的负载需要由专业人员进行，以免因控制不当导致测试事故。

4、调试手动模式/半自动模式以及相关逻辑关系

IO点和负载侧都测试以后，接下来要进行的就是手动模式下的调试。这里的手动模式也可以叫做半自动模式，不是用手直接去按动电磁阀或接触器等，而是指通过按钮或者HMI的按钮等去驱动设备，是与自动状态对应的。手动模式的测试可以将自动模式按照人的意愿分解，方便测试程序。

这一环节最重要的是要测试安全功能，即在设备运行状态下测试急停，安全光栅等等的安全功能是否起到相应作用。

5、根据生产工艺调试自动模式

在完成半自动调试后，可进一步调试自动工作。这一环节是最重要的，需要根据生产工艺测试各种连锁，包括逻辑连锁，安全连锁等，而且要多测试几个工作循环，以确保系统能正确无误地连续工作。

6、特殊工艺的测试

PLC系统里除了逻辑控制，还有很多拓展出来的功能，比如说PID控制等，当这些逻辑调试基本完成后，可着手调试模拟量、脉冲量控制。最主要的是选定合适控制参数。一般讲，这个过程是比较长的。要耐心调，参数也要作多种选择，再从中选出最优者。有的PLC，它的PID参数可通过自整定获得。但这个自整定过程，也是需要相当的时间才能完成的。

7、完成上述所有的步骤

整个调试基本算是完成了。接下来就到了预生产的步骤了，预生产是生产前的工作检测，在该阶段可以配合生产进行一些特殊的测试，比如说生产节奏是否满足，带载情况下安全功能还能否起作用等等，一般连续生产一定时间后就可以交工了。

新手尤其需要注意电源，记得我在多年前调试第一个项目的时候，因为施工单位将大皮带的拉绳开关的220V触点和24V触点接错了（皮带的拉绳开关为安全装置，两组触点，一组为220V断开控制回路，另一组为24V进入PLC），导致烧毁了一个数字量输入模板，后来就长记性了，再调试的时候一定分清220和24，就再也没出现过问题。

你有什么可以补充的吗？可以分享给大家！

每篇文章都倾注了我的心血，请大家支持原创！喜欢的话请点赞并分享，您的支持是我坚持下去的动力！送人玫瑰，手有余香！
