PLC电气工程师，如何用S7-400编程来控制多个CPU之间的通讯

目录

1、测试环境

2、S7-400 多 CPU 环境注意事项

3、硬件组态

4、软件编程

硬件:CPU416-3 和 CPU412-2

软件:Windows XP professional SP2 STEP7 V5.3 SP3进行 BSEND,BREV 和 USEND ，UREV 通讯。

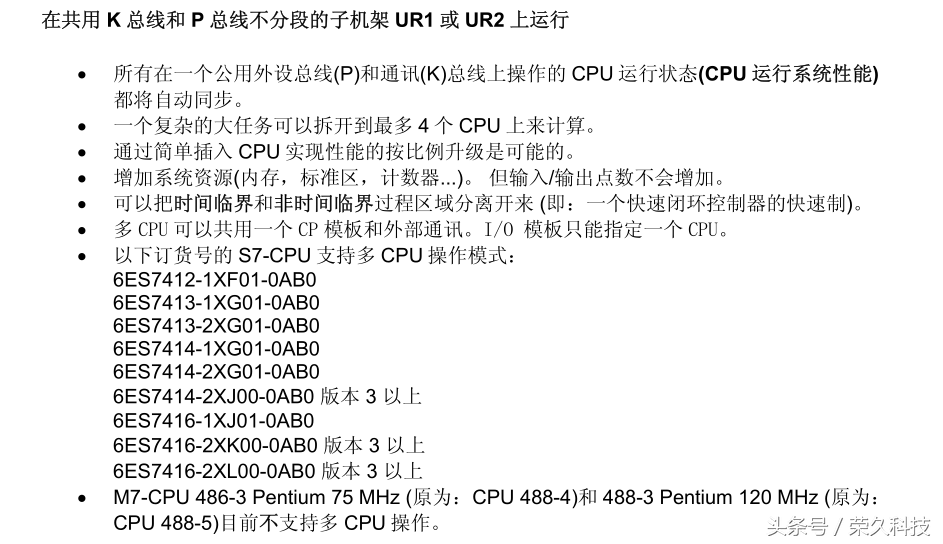

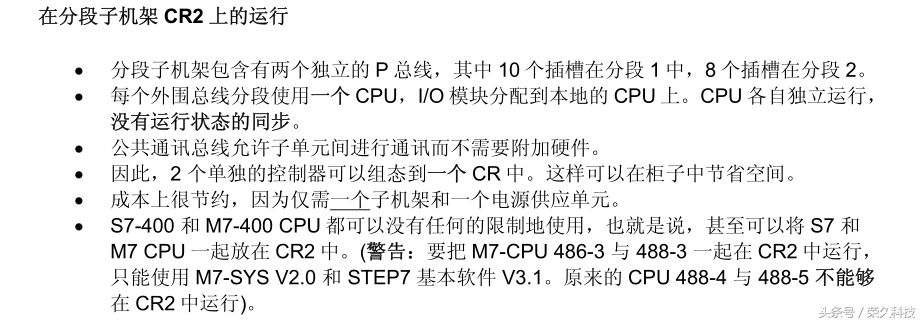

2、S7-400 多 CPU 环境注意事项

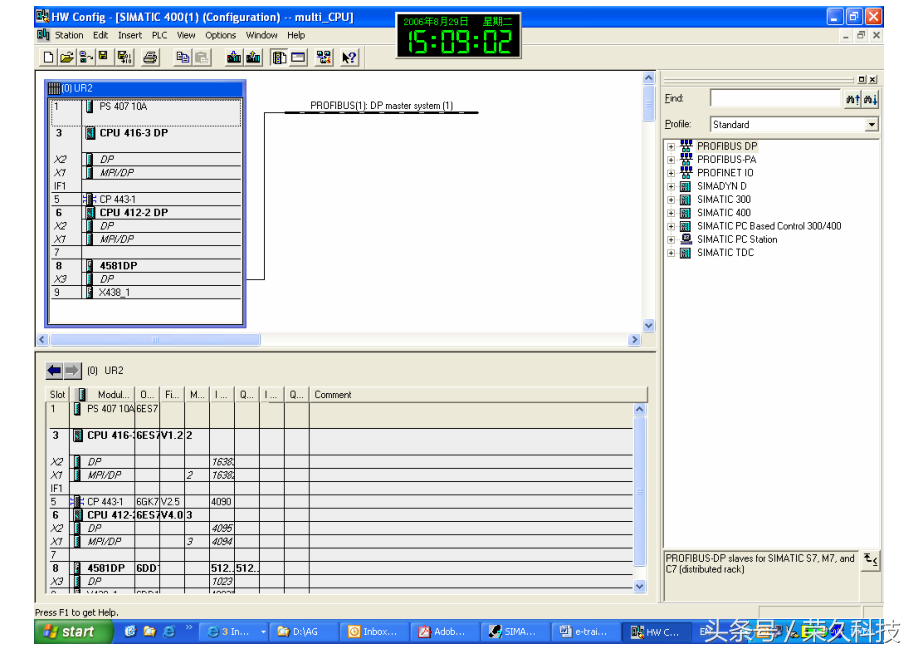

3、硬件组态

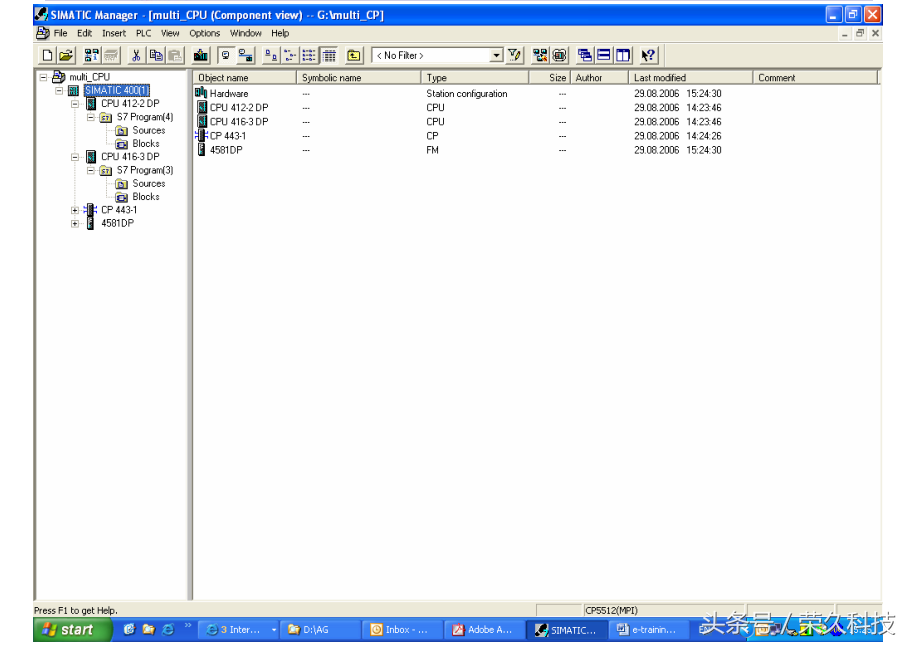

分别设定 CPU 不同的 MPI 地址，可以通过底板 K 总线从一个 CPU 对多个 CPU 编程

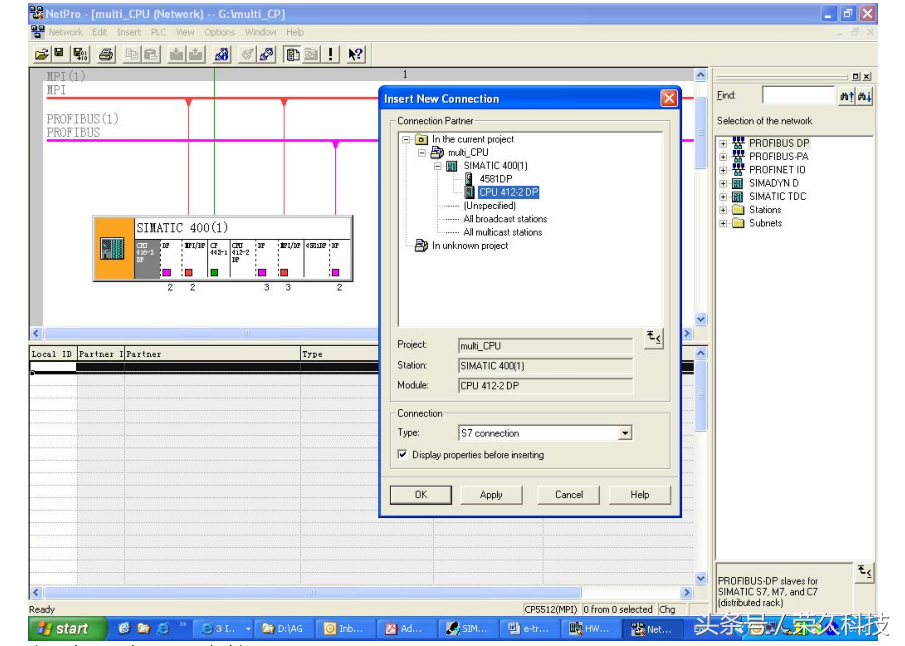

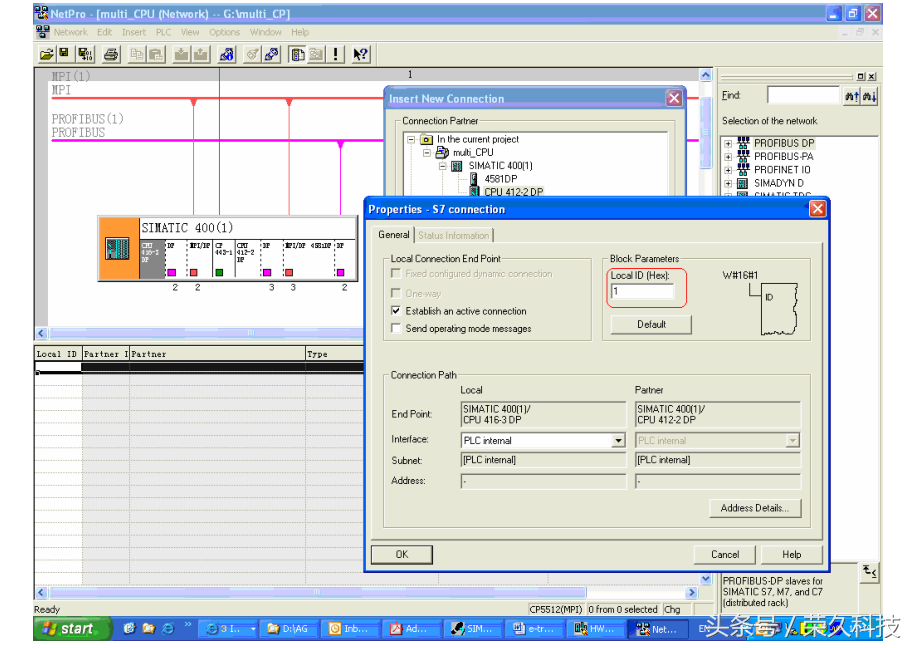

创建一个 S7 连接

接口为 PLC internal，从底板 K 总线通讯。

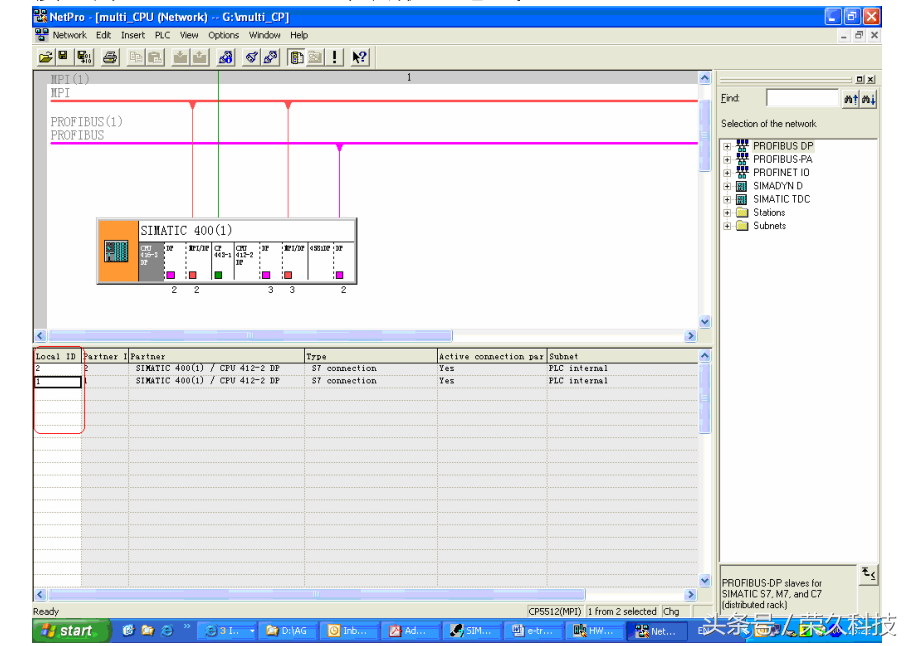

创建 2 个连接，因为要测试 2 种通讯方式，存盘编译无错误退出。

BSEBD,BRCV(SFB12,SFB13)和 USEND,URCV(SFB8,SFB9).BSEND 可以传输 64K，带效验速度慢。

USEND 可以传输 440 字节，不效验速度快。

分别下载 CPU 的 block 下 System data

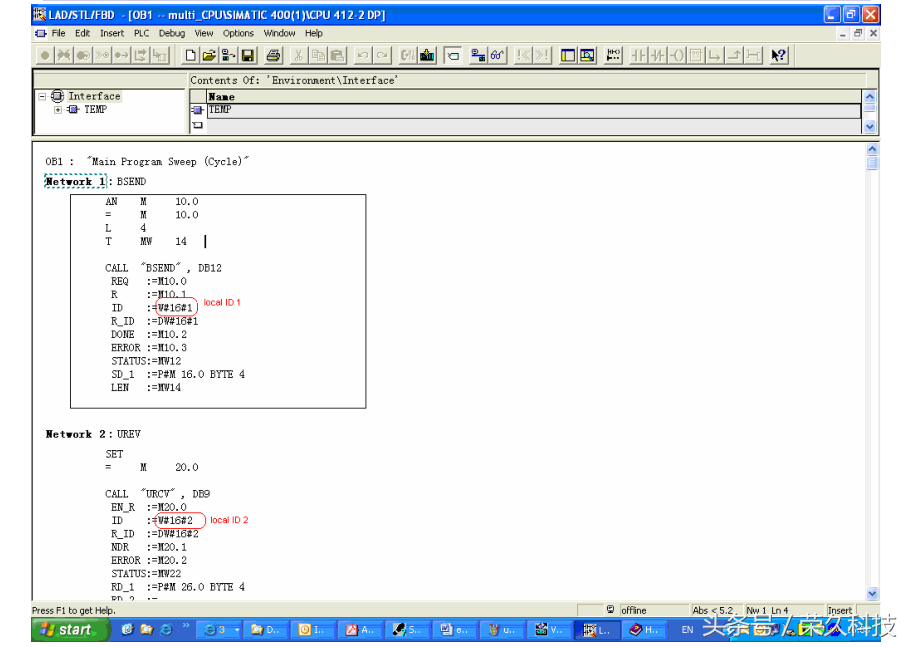

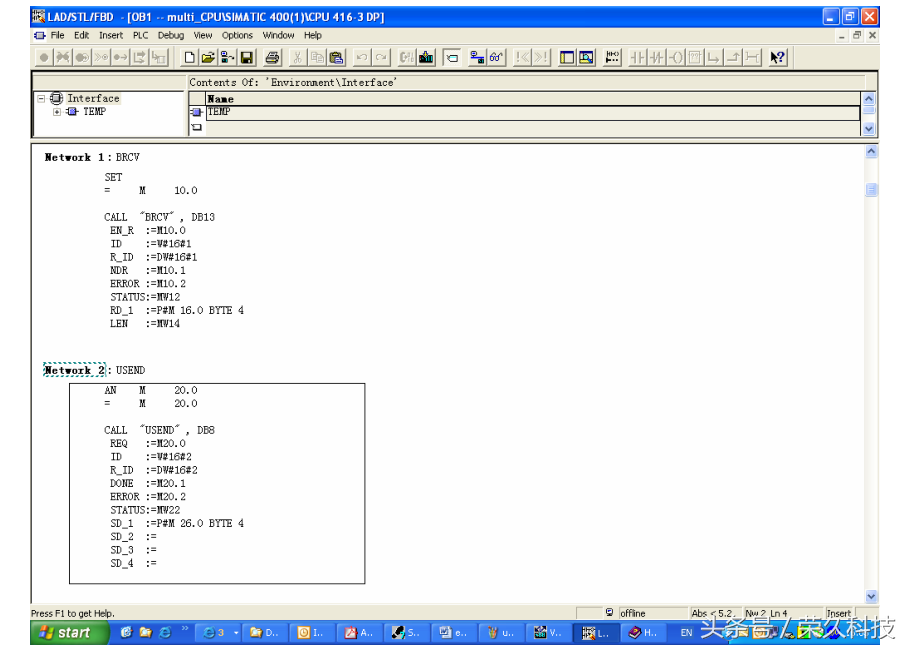

4、软件编程

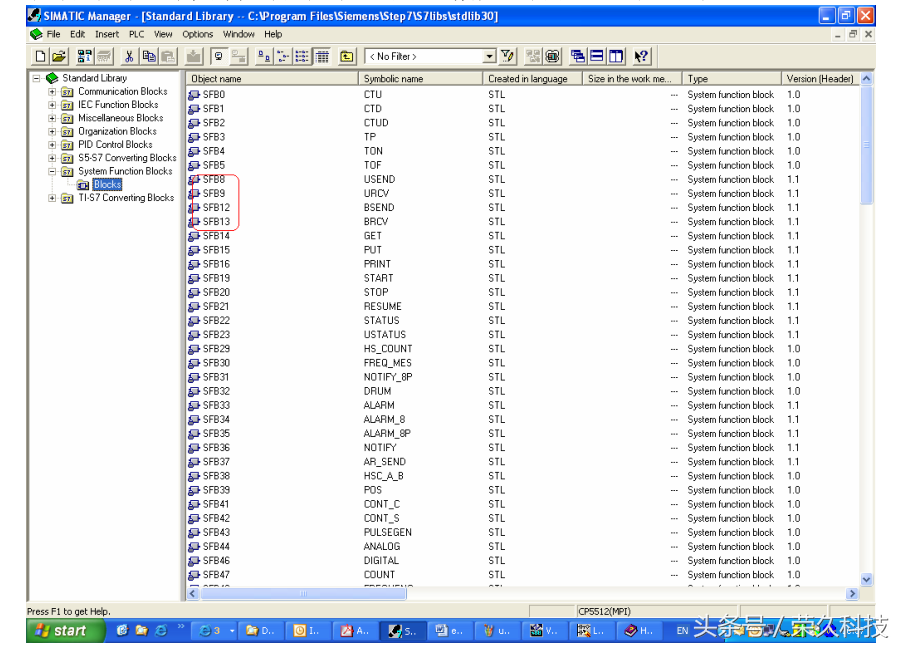

从标准系统库拷贝标准系统块，粘贴到自己的项目中

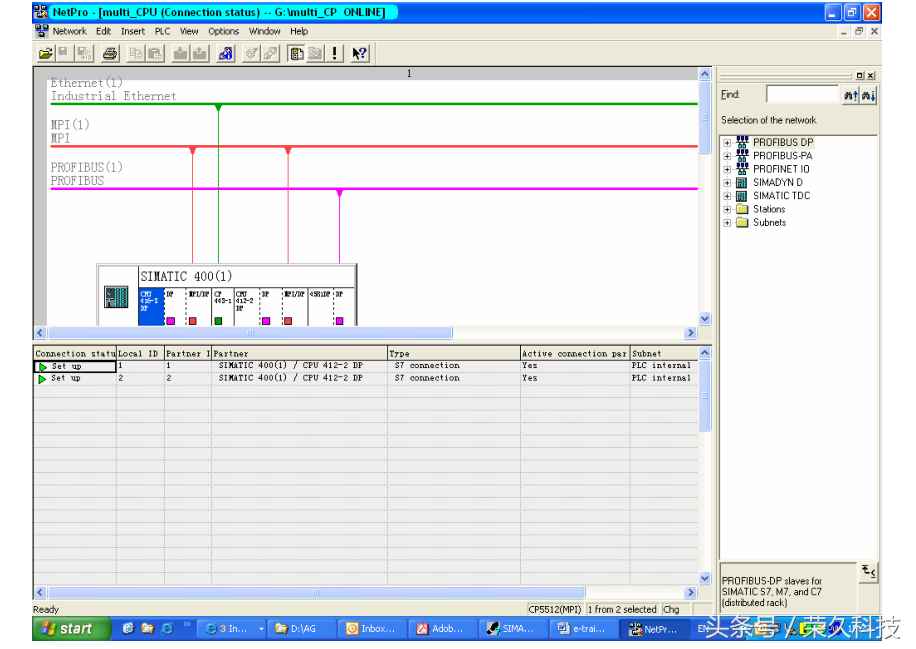

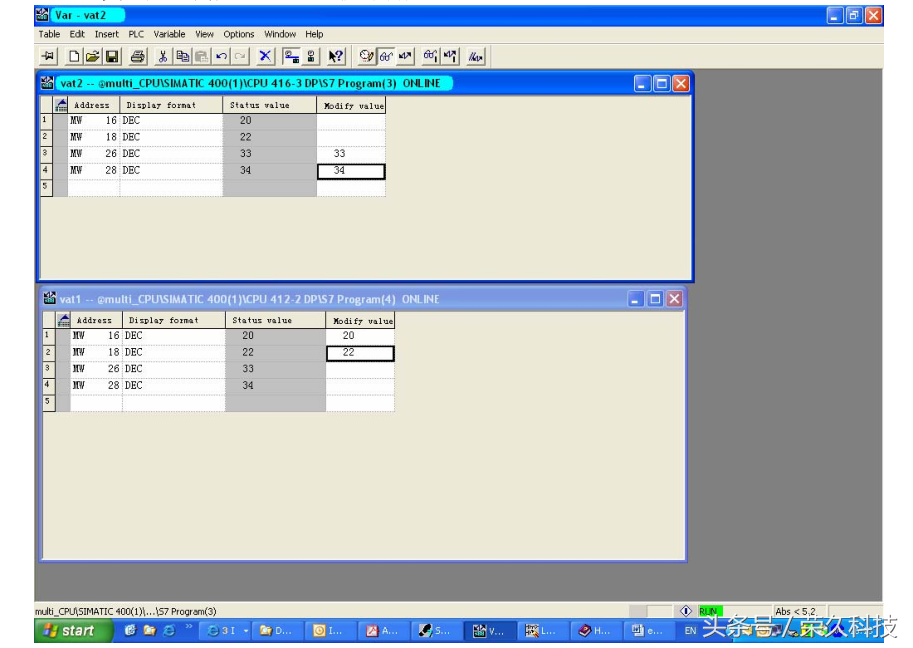

在菜单 PLC－Monitor/Modify Variables 下进行测试

可以使用强制变量和监视功能

以上，欢迎分享及收藏哦！

支持PLC编程的5大电气语言，全部会用的才是大神！

PLC的软件编程语言与一般计算机语言相比，具有明显的特点，它既不同于高级语言，也不同于一般的汇编语言，且要满足易于编写和调试的要求。

早期的PLC仅支持梯形图编程语言和指令表编程语言，现根据国际电工委员会制定了五种能支持PLC编程的语言，今天小编就来简单说说这几种语言以及它们的特点和应用。

目录

一、梯形图Delete（LD）

二、指令表Delete（IL）

三、功能模块图Delete（FBD）

四、顺序功能流程图Delete（SFC）

五、结构化文本Delete（ST）

一、梯形图Delete（LD）

梯形图语言是PLC程序设计中最常用的编程语言，它是与继电器线路类似的一种编程语言。因为从事电气人员对继电器控制较为熟悉，所以梯形图编程语言应用的程度上比较广泛。

特点：

1、具有直观性、形象性及实用性，与电气操作原理图相对应

2、梯形图程序与继电器控制系统相类似，电气从业人员易于掌握

3、梯形图使用的继电器是由软元件来实现的，使用和修改较为灵活方便

二、指令表Delete（IL）

指令表编程语言是与汇编语言类似的一种助记符编程语言，和汇编语言一样由操作码和操作数组成。

特点：

1、常采用助记符来表示操作功能，具有容易记忆，便于掌握

2、与梯形图有对应关系，在PLC编程软件下可以相互转换有部分软件没有这个功能（如：三菱的GX Works2）

3、便于操作，在手持编程器的键盘上采用助记符表示，在无计算机的场合可实现编程设计

三、功能模块图Delete（FBD）

功能模块图语言是与数字逻辑电路类似的一种PLC编程语言，对于有数字电路基础的人比较容易掌握。

特点：

1、以功能模块为单位，分析理解控制方案简单容易

2、功能模块是用图形的形式表达功能，直观性强，有较好的易操作性

3、对规模大、由于功能模块图能够清楚表达功能关系，使编程、组态及调试时间大大减少

四、顺序功能流程图Delete（SFC）

顺序功能流程图语言是为了满足顺序逻辑控制而设计的编程语言。具有图形表达方式，能较简单和清楚地描述并发系统和复杂系统的所有现象，在模型的基础上能直接编程，所以得到了广泛的应用。

特点：

1、以功能为主线，按照功能流程的顺序分配，条理清楚，便于对用户程序理解

2、对大型的程序可分工设计，采用较为灵活的程序结构，可节省程序设计时间和调试时间

五、结构化文本Delete（ST）

结构化文本语言是用结构化的描述文本来描述程序的一种编程语言，它是类似于高级语言的一种编程语言。在大中型PLC系统中，常采用结构化文本来描述控制系统中各个变量的关系,完成所需的功能或操作。

特点：

1、采用高级语言进行编程，可以完成较为复杂的控制运算

2、要求较高，需要有一定的计算机高级语言的知识和编程技巧

3、因为直观性和操作性较差，常用于其他编程语言较难实现的用户程序编制

在PLC控制系统设计中，不同型号的PLC编程软件对以上五种编程语言的支持种类是不同的，所以不但对PLC的硬件性能了解外，也要了解PLC对编程语言支持的种类。
