SIEMENS PLC系统中热插拔功能的应用与说明

在许多应用场合，我们需要PLC控制系统能够实现热插拔功能，所谓热插拔就是在系统通电运行状态下，进行硬件的更换和调整。

1. SIEMENS PLC控制系统关于热插拔功能的定义：

1．带电插拔模块时，确保不造成模块的硬件损坏；2．带电插拔模块时，CPU不停机，并产生报警；3．带电插拔模块时，该模块I/O通道的数值清零；该模块所在站点不会掉站，而其他模块的运行不受影响；4．带电插拔模块时，CPU中触发中断组织块或通过DP诊断程序块，得到模块拔出或插入的事件信息，在用户程序或中断组织块OB**中进行相应控制逻辑和I/O通道的处理；

2.SIEMENS的PLC控制系统对热拔插的支持：

√ S7-200系列PLC不支持热插拔功能；

√ S7-300 CPU直接带I/O模块的方式不支持热插拔；

√ S7-300作为PROFIBUS DP主站下挂DP从站ET200M、ET200S、ET200iS，支持热插拔功能； （需要使用有源总线底板，如下说明）

注： 采用S7-300作为主站的软冗余系统无法实现热插拔全部功能，不具备以上所列第3，4条目中的全部功能。当您将ET200M从站上的模块拔出时，CPU不停机，主CPU、备用CPU上的SF灯亮，BUSF灯闪烁，ET200M从站上的2块IM153-2模块的SF灯亮，BF灯闪烁，该ET200M从站上所有模块的I/O值被清0，S7-300主站失去对该ET200M从站的控制能力。当您再次将模块插入到ET200M站上时，系统从主CPU切换到备用CPU，SF、BUSF、BF灯熄灭，软冗余系统重新回到正常运行状态。（新CPU支持“Startup when expected/actual config. differ.”功能，功能见下文；软冗余系统不支持使用GSD文件组态ET200M站点）

若要在软冗余系统中实现热插拔的全部4项功能，您必须使用S7-400作为软冗余系统的主站。

√ S7-400作为PROFIBUS DP主站下挂DP从站ET200M、ET200S、ET200iS，支持热插拔功能； （需要使用有源总线底板，如下说明）

√ S7-400 CPU直接带I/O模块的方式支持热插拔。

S7-400系统由于很好的电磁兼容性和抗冲击、耐震动性能，因而能最大限度的满足各种工业标准，模板能够带电插、拔，当S7-400机架上插入或取出模板时，都会在CPU中产生一个中断信息，供客户在用户程序中对模板更换的动作进行相应的处理。

3.ET200M的有源总线底板配置与说明：

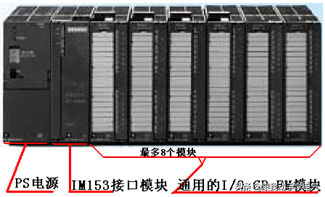

ET200M是在工业现场经常使用的PROFIBUS DP分布式从站，一个ET200M从站一般由导轨（S7-300系列通用导轨）、IM153接口模块、若干块S7-300系列的模块（PS电源模块、I/O模块、CP通讯模块、FM功能模块）组成：

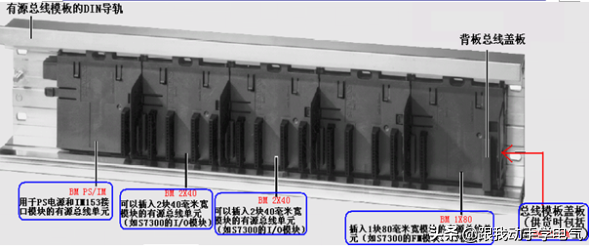

这样的ET200M从站是不支持热插拔功能的。为了实现ET200M从站的热插拔功能，我们需要对ET200M的硬件配置进行一些调整，通用导轨更换成带有有源总线模板的导轨，下图向您展示了1个有源总线导轨和5个有源总线模板组装后的情形：

硬件要求:

使用普通的S7-300导轨和U型总线连接器是不能实现热插拔功能的，您必须购买有源总线底板，才能实现该功能。另外，您在配置时，必须使用MLFB 6ES7 153-1AA02-0XB0版本以上的接口模块，因为它支持DP协议的DPV1版本，而MLFB IM153-1AA00-0XB0模块是不支持该功能的。目前您能够购买到的IM153接口模块都支持热插拔，只有以前的IM153接口模块不支持热插拔。

注意:

如果想知道您的模块是否支持热插拔功能，您可以在STEP7的HW Config硬件组态窗口中的产品目录里选择对应模块，阅读窗口右下角对该模块功能的描述，或直接阅读"SIMATIC Distributed Peripheral Deviced ET 200M"手册中第9章里的描述内容。

软件要求 ：您必须在STEP7 5.1版本以上进行配置；

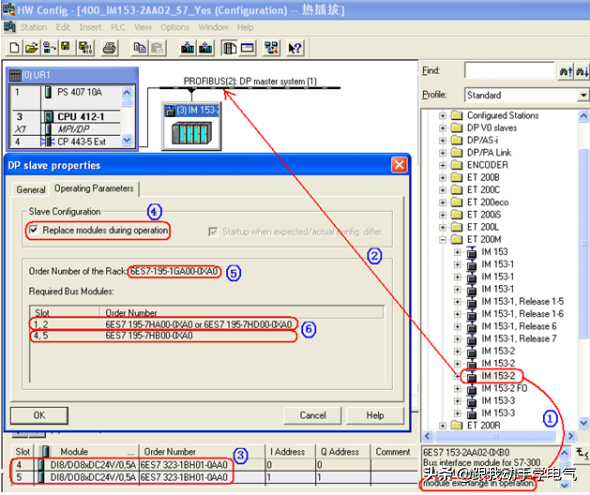

如果您采用S7-400 CPU或S7-400 CP作为DP主站，那么您可以直接在IM153的属性窗口的"Operating Parameters"标签页里配置热插拔功能。 如下图所示：

STEP1：在STEP7的硬件组态窗口的PROFIBUS DP目录中选择相应IM153模块，可以看出该模块支持“module exchange in opration”（热插拔）；

STEP2：将IM153模块拖到PROFIBUS总线上；

STEP3：选择I/O模块，插入到ET200M站的各个槽位中；

STEP4：双击ET200M站，打开属性窗口，选中“Replace modules during operation“(热插拔)选项；

STEP5：属性窗口中提供了ET200M站热插拔功能所需的有源总线导轨的订货号；

STEP6：属性窗口中提供了该型号IM153，插入的I/O模块对应使用的有源总线底板的订货号；

除了以上的硬件组态之外，还要向S7-400中下载OB82、OB83、OB84、OB85、OB86、OB87、OB121、OB122等组织块。当ET200M从站上进行模块的热插拔时，中断组织块OB83 ，OB85，OB122被调用。

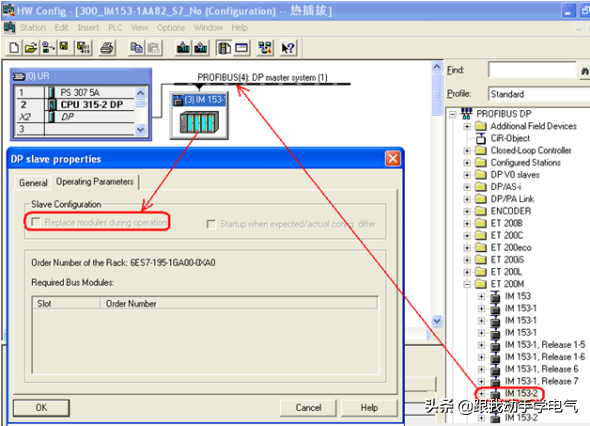

如果您采用老款S7-300 CPU ，那么您只能够通过安装GSD文件的方式将IM153模块组态成DP从站，并双击IM153，打开它的属性窗口，进行设置来实现热插拔的全部功能。否则您在STEP7的硬件组态窗口中直接将PROFIBUS DP目录ET200M文件夹下IM153模块挂在PROFIBUS总线上，如下图：

从上图可以看出，当你从右侧的PROFIBUS DP树型目录中将IM153-2模块拖到PROFIBUS总线上后，双击点开IM153的属性，“Repalce modules during operation”(热插拔功能)选项为灰色，所以在这种方式下，无法实现热插拔的全部功能，只能实现第1、2两条，不能实现第3、4条功能。

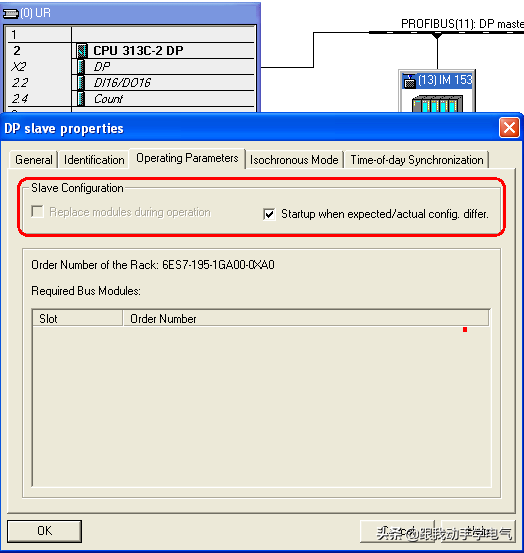

新款的S7-300可以支持“Startup when expected/actual config. differ.”，如下图：

此功能表示，当组态和实际不符时是否启动。如果选择此选项，当插拔模块时，可以实现热插拔定义的第3条功能。但是，在插拔模块时，其他模块通道的I/O会有瞬间的清零然后恢复；该站点瞬间掉站，然后恢复。所以仅以此功能，不能称为严格意义上的热插拔功能。

S7-300 CPU要实现热插拔的全部功能，必须通过GSD文件。首先下载IM153的GSD或GSE文件，在STEP7软件中导入该文件，再在IM153模块的属性窗口中选择热插拔选项，如下图所示：

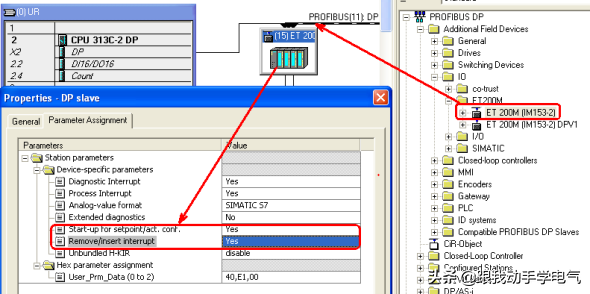

添加IM153-2模块到PROFIBUS总线上，设置热插拔选项

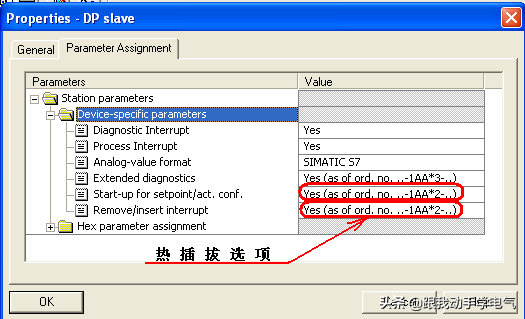

设置IM153-1模块的热插拔功能选项

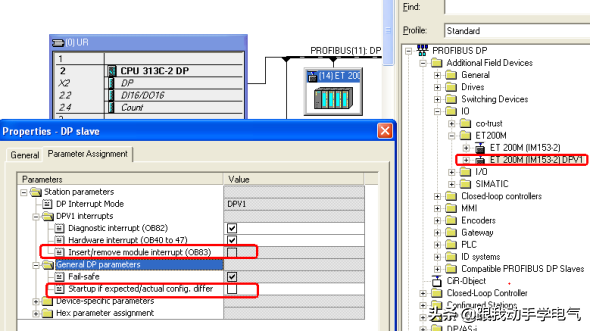

注意，GSD文件有DPV0和DPV1之分。但是S7-300的组态时，只有用DPV0可以实现热插拔的功能（如上图），如果用DPV1组态只支持“Startup when expected/actual config. differ.”的功能， 如下图，这是因为 DPV1 "Insert/Remove module"功能，是通过OB83实现的，S7-300不支持OB83。S7-400使用DPV0 DPV1均可。

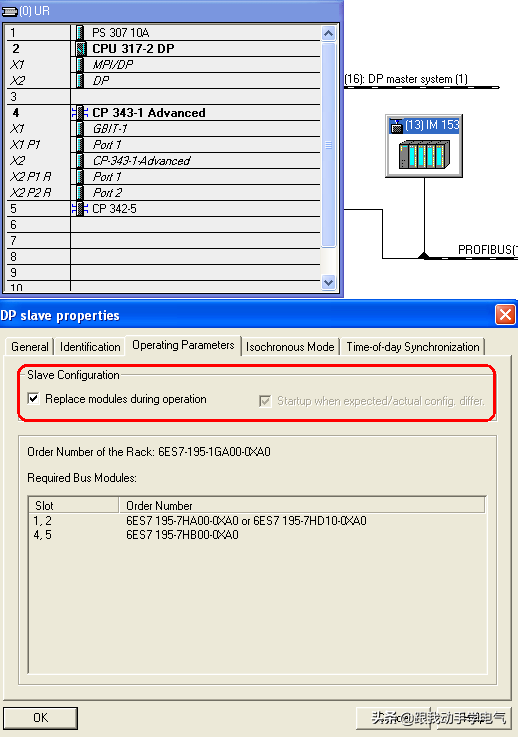

如果您采用CP342-5模块作为DP主站，那么您可以直接在IM153的属性窗口的"Operating Parameters"标签页里配置热插拔功能。 如下图所示。同样如果使用GSD文件组态，要实现热插拔功能也必须使用DPV0。

除了以上的硬件配置之外，还要向S7-300的CPU中下载OB82、OB86、OB121、OB122等组织块,才能保证当您在ET200M站上进行模块热插拔时，S7-300的CPU保持运行，而ET200M站上其他模块的工作不受影响。同时，当您进行ET200M站上模块的拔出或插入，系统都会调用OB82、OB86，您可以获取OB86和OB82中的参数返回值，得知什么时间是哪一个主站下的哪一个从站上的模块被插拔, 您可以根据系统控制逻辑的需要，在组织块OB82，OB86中编写用户程序，调整I、O的数值，确保进行模块热插拔时，生产机构处于安全运行状态。

您可以在S7-300的用户程序中循环调用SFC13（DP总线诊断功能块），不断获取DP网络的诊断信息，当ET200M从站上进行模块的热插拔时，可以从SFC13的返回数据（在DB块中）获取插拔模块的信息，在用户程序中对返回的诊断信息进行判断、评估后，进行相应的逻辑控制和I/O处理，使生产机构处于安全运行状态；

如果您在ET200M站中使用了参数化的模块（如FM354，CP340等非输入输出的模块），在DP主站通电初始化过程中会对这些模板进行参数化和配置。当您带电拔掉可参数化的模块，再插入后，模块原有的参数就会丢失。除非重新启动DP主站，在主站进行初始化过程中，对这些模块在进行一次参数化和配置，否则这类模块在被拔掉，再插入后，只能够以它的默认参数运行。

如果您期望能侦测到系统中存在一个新的需要进行参数化的模块 ，您必须对模块的状态进行分析，可以通过调用诊断系统功能块SFC13 "DPNRM_DG"来实现，在S7-300/400系统软件手册中的16章4节里说明了该SFC13的用法。ET200M的手册中，在6.4.6节中说明了ET200M从站里模板状态信息的内容和分配。

当你在程序中获知是哪一块模块需要进行新的参数化后，您可以通过调用系统功能SFC56 "WR_DPARM"，将CPU中保存的参数信息写入到刚刚被插入到ET200站上的模块，可以在S7-300/400系统软件手册中的7章5节里获取SFC56的用法。

西门子S7-200PCPPI编程电缆的使用

西门子目前提供两种串口编程电缆，统称为PC/PPI电缆：RS-232/PPI电缆和USB/PPI电缆。我们强烈建议使用西门子生产的上述两种原装电缆，有以下几点好处：

安全：西门子原装PC/PPI电缆的两个通信端口在电气上是隔离的。这就意味着编程计算机和plc通信口之间的共模干扰不会造成双方通信口硬件的损坏，或者通信断续。在必须带电拔插电缆的情况下，原装电缆提供了可靠的保障

稳定：原装电缆针对西门子的通信协议进行了专门设计、优化，其稳定性和抗干扰能力出色

高速：使用原装电缆可以工作在187.5K通信速率下，充分发挥PLC和hmi通信口的潜力，不会制约整个网络的通信速度

完备：原装智能多主站电缆能够完全支持西门子的PPI网络协议，如多主站通信功能，配合西门子的软、硬件使用，不会发生编程、监控时在某些情况下无法通信的问题

S7-200 CPU有其专用的低成本编程电缆，统称为PC/PPI电缆，用于连接PC机和CPU上的RS-485通信口，可用做STEP 7-Micro/WIN对CPU 的编程调试，或与上位机做监控通信、或与其他具有RS-232端口的设备之间作自由口通信。西门子提供的所有用于S7-200的编程电缆，长度都是5米。

目前西门子提供两种PC/PPI编程电缆，它们是：

RS-232/PPI电缆(订货号6ES7 901-3CB30-0XA0)：智能多主站电缆，连接S7-200 CPU/EM277通信口和计算机RS-232串口，作为编程或数据通信电缆;同时也可以用于连接TP170 micro和安装了WinCC flexible (micro)的计算机RS-232串口，作为配置画面下载电缆

USB/PPI电缆(订货号6ES7 901-3DB30-0XA0)：智能多主站电缆，用于连接计算机的USB通信口与S7-200 CPU/EM277通信口做编程或数据通信电缆

多主站RS-232/PPI电缆(6ES7 901-3CB30-0XA0)如下图。因为此电缆能够管理PPI网络令牌，因而支持多主站PPI网络。

多主站USB/PPI电缆(6ES7 901-3DB30-0XA0)如下图。此种电缆只能工作在STEP 7-Micro/WIN32 V3.2 SP4以上版本下，波特率为自适应(最高可达187.5K)。它只有一种工作模式即PPI模式，无开关设置。此种电缆不支持自由口通信。

以RS232/PPI电缆使用：

第一步：打开Communications(通信)界面

在Micro/WIN主界面的左侧浏览条中用鼠标单击Communications(通信)图标;或者在指令树、View菜单中打开通信设置界面：

第二步：设置PC/PPI电缆属性

鼠标双击图1中的f.图标，打开Set PG/PC Interface界面，检查编程通信设备。如果型号不符合，请重新选择。用鼠标单击“Properties...”按钮，打开PC/PPI电缆的属性设置界面：

第三步：检查本地计算机通信口设置

在Local Connection(本地连接)选项卡中：

第四步：双击图1中的g.图标，开始寻找与计算机连接的S7-200站

找到S7-200站后显示：找到的站点地址，显示找到的S7-200站点参数。鼠标双击可以打开“PLC Information”界面按“OK”键，保存通信设置。

以上就是西门子S7-200PC/PPI编程电缆的使用 相关信息，你学会了吗? 还有很多优质的PLC视频教程 ，有兴趣可以去看看。
