PLC编程（ST）语言常用语句及功能简介

前文给大家简单的讲了一下IEC61131-3&GB/T15969.3，可编程序控制器-第3部分：编程语言。IEC 61131-3国际标准的编程语言包括5种语言。

今天给大家带来的是其中我本人认为使用最方便，最简化的ST语言。

文本编程语言"结构文本（Structured Text），ST"来源于编程语言Pascal。主要分为赋值语句，选择语句，迭代语句。本次将从ST语言的操作符以及ST语言的语句来描述ST语言。大家不要认为ST语言很难。从本人的使用感受上来说，一个IF语句就可以应付90%以上的应用场景。

ST语言的操作符

ST语言的操作符

ST语言的语句

赋值语句（比较、结果、调用）

赋值语句用表达式的求值结果替代单个或多个元素变量的当前值。赋值语句应包括：左侧的变量应用，接着是赋值操作符"：="，其后是要求值的表达式。

选择语句（IF、CASE）

选择语句包括IF语句和CASE语句。选择语句基于所规定的条件，选择其组成语句之一（或一组）用于执行。

IF 语句规定，仅当相关的布尔表达式求值为1（真）时，才会执行一组语句。如果条件为假，不是没有语句执行，而是执行跟着ELSE关键字（或ELSIF关键字，若其相关布尔条件为真）的语句组。

CASE 语句由一个对基本数据类型（选择符）变量求值表达式和一个语句组列表组成，每组都可应用一个或多个直接量或枚举值或子范围值来标记。这些标记的数据类型应该与选择符变量的数据类型匹配，选择符变量的值应该可以和标号进行比较。它规定执行第一组语句，其范围之一包含选择符的计算值。如果选择符的值在任何情形的范围中都不出现，则执行跟有关键字ELSE（若它在CASE语句中出现）的语句序列。否则，不执行任何语句序列。

迭代语句（WHILE、REPEAT、EXIT、CONTINUE、FOR）

FOR 语句使得直到END_FOR 关键字的语句序列重复地执行，一系列的值被赋给FOR循环控制变量。控制变量、初始值和终值是相同的整数类型（例如：SINT、INT、DINT）的表示，而不应被任何重复的语句改变。FOR语句将控制变量从初始值向上或者向下增加到终值，其增量由表达式的值决定；如果省略了BY结构，那么增量的默认值为1。

WHILE 语句使得直到END_WHILE 关键字的语句序列重复地执行，直到相关的布尔表达式为假时才结束。如果表达式初始就为假，则根本不执行语句组。

REPEAT 语句使得直到END_REPEAT 关键字的语句序列重复地执行（至少一次），直到相关的布尔表达式为真时才结束。

CONTINUE 语句用来跳过本次循环中CONTINUE 语句之后直到本层循环结束符之间的剩余语句。

EXIT 语句要在终止条件满足以前终止循环，应使用EXIT 语句。当EXIT 语句位于嵌套的循环结构内时，应从EXIT 所在的最内层循环退出，即在跟随EXIT 语句的第一循环的终止符后（END_FOR 、END_WHILE 、END_REPEAT ），控制应传给下一个语句。

总结，在IEC 61131-3国际标准的编程语言中，ST语言作为一种高级的文本语言。熟悉并掌握它极大的提高工程师的编程效率。笔者经常将一些重复性高的工作（如地址表）使用ST语言在EXCEL中进行制作，大大减少了编程工作量。在以后有机会我会用视频的方式给大家演示一个怎么用ST语言编译转换成3种图形编程语言。

PLC用ST语言编程，置位复位功能实现简单逻辑，调用功能块的实例

深秋的礼拜天早上，天气还算和煦。感谢头条号这个平台，可以随心所欲，畅所欲言，记录工作生活中一些值得记忆的人和事，也能与素不相识的你、我、他，彼此分享和交流。这也是一件趣事，相比较某些视频打鱼摸虾，胡吃海喝，作怪整人来吸引眼球，那毕竟是感官上的刺激，毫无营养价值可言，但不带批判，也蛮好玩。

前几天有一个小插曲，涉及ST的编程，一个简单逻辑的实现，1号按钮打开，1号阀和2号阀得电，1号按钮关闭，1号阀断电，2号阀仍然得电。2号按钮打开，2号阀才断电，3号阀得电，2号按钮关闭，3号阀断电。

那么程序上怎么实现呢？

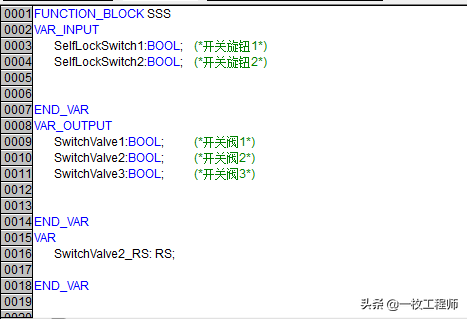

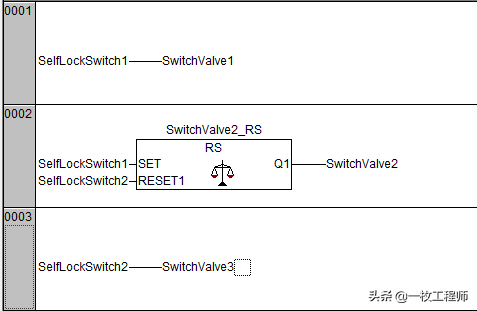

调用功能块功能

然后我们可直接调用了就。
