怎么做才能编写出合格的PLC程序？技术高手告诉你这九点

科学的PLC编程步骤其实很简单，但往往大多数工程师就是认为简单而忽略很多细节。细节的忽略，必然会在以后出现问题。想避免日后的问题，只有好好的遵守规则，没有规矩不成方圆，plc编程一样有其自身的规矩。

第一步：阅读产品说明书

第一步看起来再简单不过了，但很多工程师都做不到。认为这一步是浪费时间，甚至只从供货方培训来了解设备。

仔细阅读说明书是编程的第一步，首先要阅读安全守则，知道哪些执行机构可能会对人身造成伤害，哪些机构间最容易发生撞击，当发生危险时如何解决，这些最致命的问题都在安全守则中，为什么不去看呢?

此外，关于设备每个元件的特性，使用方法，调试方法也在说明书中，不去阅读，即使程序正确，如果元件没有调试好，设备一样不能工作。再有，所有的电路图、气动液压回路图、装配图也在说明书中，不去阅读它怎么知道没种元件可以做何种改造呢。

第二步：根据说明书，检查I/O

检查I/O，俗称“打点”。检查I/O的方法很多，但是一定要根据说明书提供的地址依次进行检查，在绝对安全的情况下来检查。

在检查输入点时，一般输入信号无非是各种传感器，如电容、电感、光电、压阻、超声波、磁感式和行程开关等传感器。检查这些元件比较简单，根据元件说明将工件放在工位上，或是移动执行机构检查传感器是否有信号即可。当然，不同的设备检测的方式可能不同，这要看具体情况而定了。

但是在检查输出信号时就要格外小心了。如果是电驱动产品，必须在安全情况下，尤其是保证设备不会发生撞击前提下，让执行机构的驱动器得电，检查执行机构是否能够运动。如果是液压或气动执行机构，同样在安全情况下手动使换向阀得电，从而控制执行机构。在检查输出信号时，不论执行机构的驱动方式是什么，一定要根据元件说明书，首先要保证设备和人身安全，要注意并不是所有设备的执行机构都可以通电测试的，所以有时个别的输出信号可能无法手动测试。

无论是输入还是输出装置，当传感器有信号或执行机构的驱动装置得电后，必须同时检查PLC上的I/O模块指示灯是否也点亮。很多设备中，输入输出信号是通过接线端子与PLC连接，有时接线端子的指示灯有信号 ，但不能保证由于连接导线内部断路，而PLC上相应的地址没有信号接通。这一点要特别注意。

在测量输入输出信号后，要同时将测量的地址记录下来，保证信号地址和说明书中一致。如有不同，再次测量设备地址，多次测量仍然不一致，先联系设备厂家，因为此时不能保证厂家提供的地址没有错误。

第三步：打开编程软件，进行硬件配置，并将I/O地址写在符号表中

不同的PLC使用不同的编程软件。但是对于任何一种软件来说，编程前的第一步就是进行硬件组态，根据实际PLC的类型建立硬件配置及相应的通讯配置。硬件组态完成后，将之前在纸上记录下来的I/O地址写在软件的符号表中。由于软件不同，对于符号表的定义可能不同，但一般的软件都有该功能，这一步是至关重要的。在编写符号表时，不仅要把设备输入输出的绝对地址写正确，最好再给每个地址命名并添加注释，这对后面的编程会非常方便。不需要在编程时每次都查询绝对地址，只要填写命名好的名称即可。当然，这也取决于软件是否具备此功能。

第四步：写出程序流程图

在编程之前，一定要在草稿上写出程序的流程图。一个完整的程序，应该包括主程序、停止程序、急停程序、复位程序等部分，如果软件允许，应该将各个程序按“块”的形式编写，即一个程序是一个块，最终将每个块按需求来调用即可。

PLC最擅长的就是处理顺序控制，在顺序控制中主流程是核心，一定要确保制定好的流程是正确的，要在草稿上仔细检查。如果主流程存在问题，当程序被PLC执行后，很可能发生撞击，损坏设备或对人身造成危险。

第五步：在软件中编写程序

确保主流程没有问题后，便可以在软件中编写程序了。此外，还要注意停止、急停和复位程序的正确性，尤其是停止和急停程序，这是关系到人身安全和设备安全的最重要的程序，万万不可小视。一定要保证无论在任何情况下，只要执行停止或急停程序，设备绝对不会对人身造成伤害。

第六步：调试程序

在调试程序这一步中，可以分成两个方面。

1．如果条件允许，或是你的逻辑能力超强，可以先用软件的仿真功能做测试，但是很多繁琐的程序很难用软件仿真看出程序是否正确。

2．将程序下传到PLC中进行在线的调试。如果设备不动或运行中出现异常情况，先不要去修改程序，很可能是传感器没有调试到位，如果确保传感器无误，再去修改程序。

第七步：调试完成后，再次编辑程序

在上一步的调试中，由于对程序有所修改，故必须再次整体检查或编辑一下程序，然后将最终的程序下传到PLC中。

第八步：保存程序

在这一步中，要注意一个问题，就是应该将程序保存在什么地方？PC硬盘？闪存设备？移动硬盘？当然这些都不可以，所有这些存储设备都可能感染病毒。所以，必须且只能将程序烧制到光盘上。而且还有一个问题，烧制的程序是哪个程序？在之前我们已经将最终调试并修改完成的程序下载到PLC中，如果PLC在执行该程序时完全无误的话，就将该程序上传到PC中，将此程序烧制到光盘中。上面的一切都是为了安全。

第九步：填写报告

完成编程后，应该填写最后的调试报告，将遇到的问题和程序的一些难点问题一一记录下来。因为长时间以后，自己也会对程序的某些技巧的地方遗忘，同时也方便其他同事能够理解你所编写的程序。

一文了解西门子PLC系统，如何编写出质量较高的PLC程序？

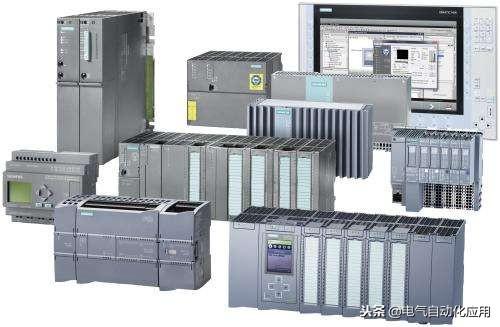

一西门子PLC按照控制规模来分类

可以分为小型机、中型机和大型机。

一 西门子小型机：

小型机：小型机的控制点一般在256点之内，适合于单机控制或小型系统的控制。

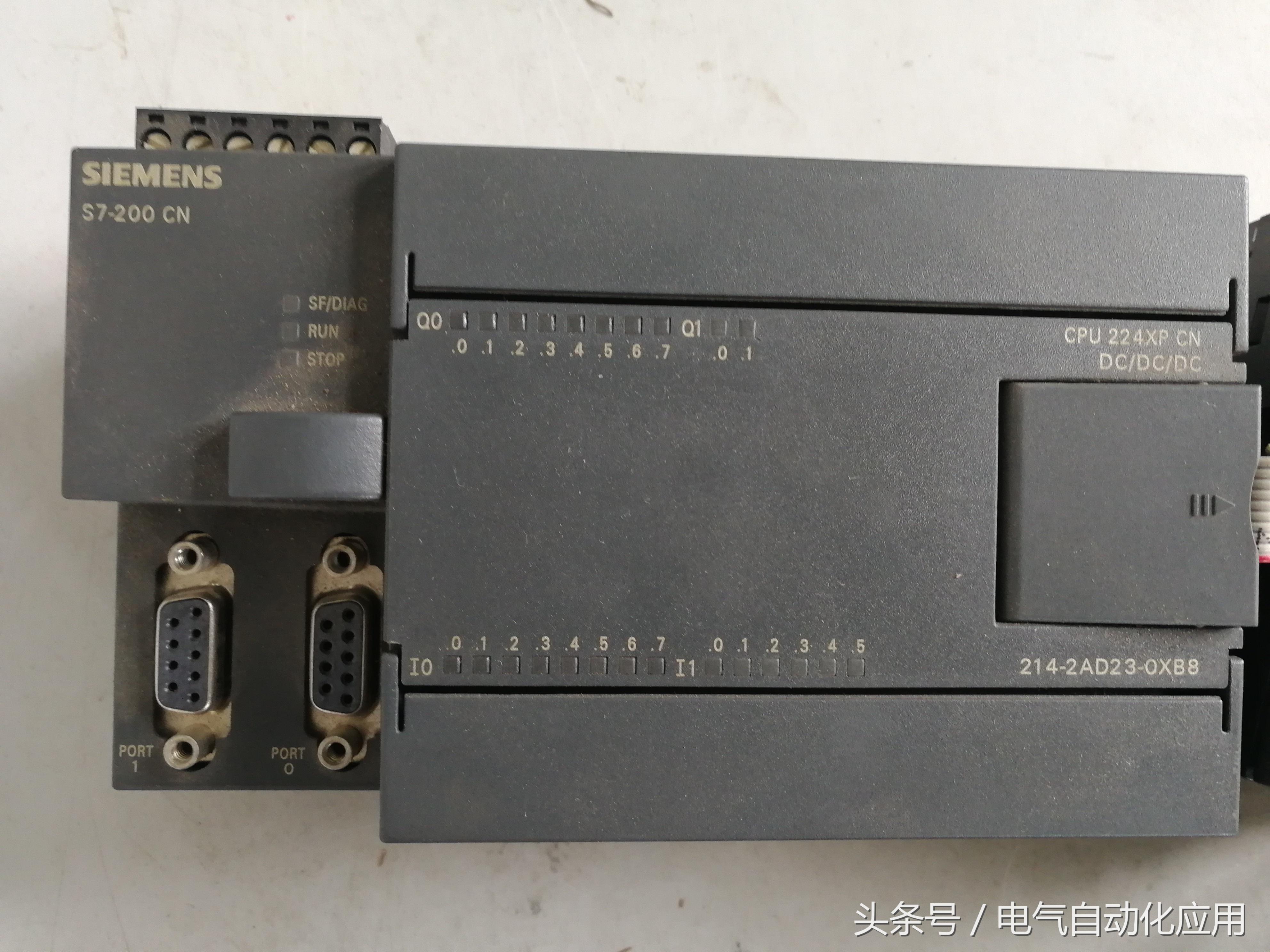

1 S7-200

S7-200是西门子公司推出的一种小型PLC，它的优点是

（1）结构紧凑，占用空间小。

（2）拓展型良好，可以接称重模块，数字量、模拟量输入输出模块等等，使用起来非常方便。

（3）价格低廉

但是除此之外，它还有一些缺点：

（1）虽然国内还可以买到这种PLC的备件，但西门子公司宣布这款产品已经停产，未来的发展很受限。

（2）没有以太网接口，只可以使用西门子配套电缆进行调试编程，不方便。

（1）对于运动控制的支持不好。（S7-200的大多数PLC脉冲输出最大频率是20KHZ，S7-200smart的最大频率是100Khz，也就是对伺服电机的驱动不是很好。）

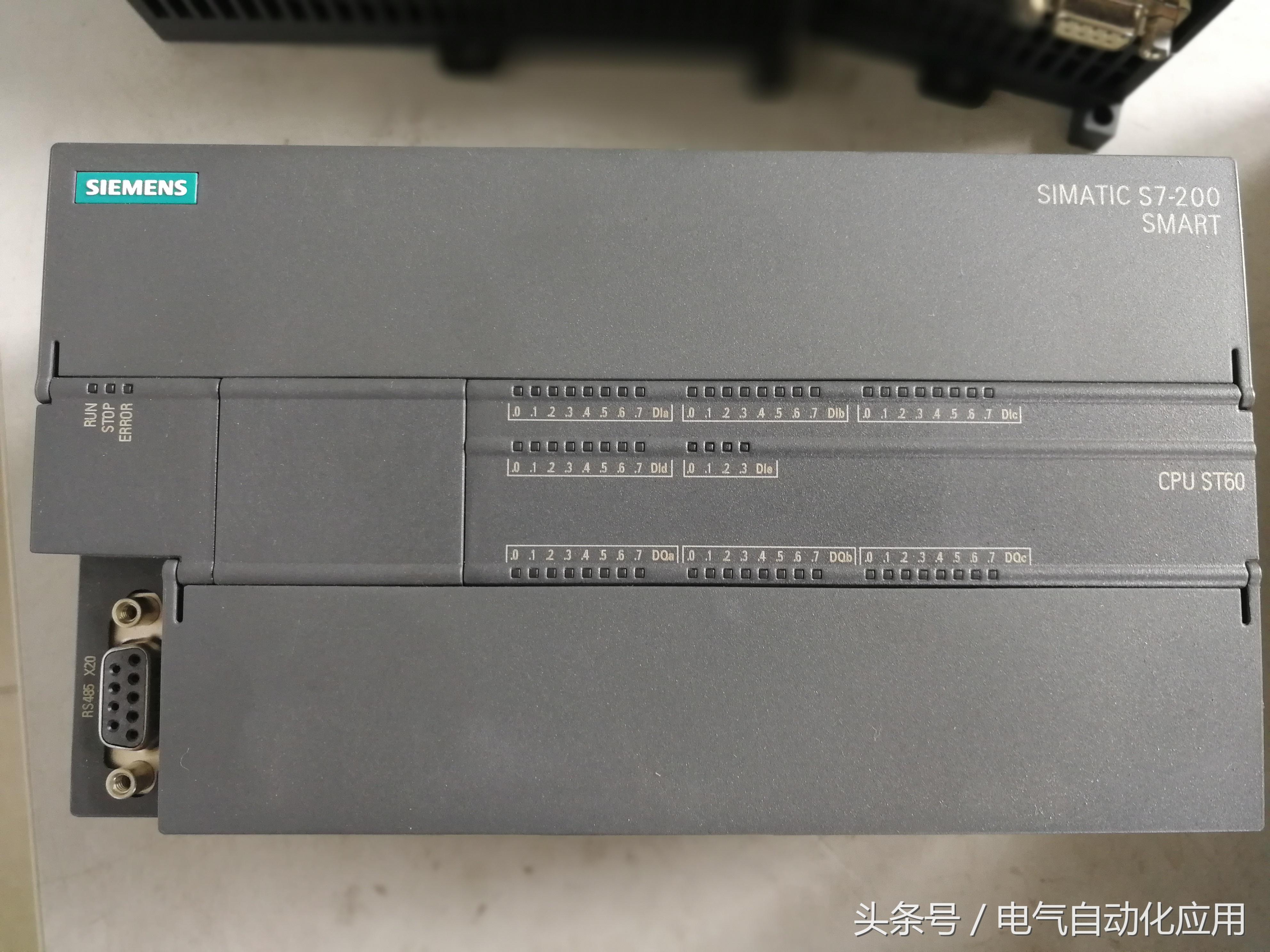

2 S7-200smart

S7-200smart是西门子公司针对中国市场研发的一款产品，只在中国销售。其原因可能是西门子的S7-200已经停产，西门子公司又不想放弃中国庞大的低端PLC市场，而作为S7-200的升级版，与S7-200相比，它有以下的特点：

（1）同是小型PLC，结构紧凑，价格低廉。

（2）拓展能力不如S7-200，它不支持称重模块，所以你不能使用精确的称重功能，可以选择用称重仪表模拟量输入代替，但精确度不如称重模块。

（3）Smart拥有以太网接口，调试编程拓展都非常方便。

（4）运动控制的支持比S7-200强大。无论是最大脉冲输出，还是运动控制向导，都比S7-200好用。

3 西门子S7-1200

S7-1200是一款紧凑型、模块化的PLC，可完成简单逻辑控制、高级逻辑控制、HMI 和网络通信等任务。

西门子中型机：

中型机: 中型机的控制点一般不大于2048点,可用于对设备进行直接控制，还可以对多个下一级的可编程序控制器进行监控，它适合中型或大型控制系统。

西门子中型机有S7-300： 处理速度0.8~1.2ms ；存贮器2k ；数字量1024点；模拟量128路 ；网络PROFIBUS；工业以太网；MPI。

西门子大型机：

大型机的控制点一般大于2048点,能完成较复杂的算术运算。

1 西门子S7-400

西门子S7-400PLC的主要特色为：极高的处理速度、强大的通讯性能和卓越的CPU资源裕量。

2 西门子S7-1500

西门子S1500是西门子博途系列，也是西门子未来发展的主体方向，其性能自然非常好！

软件及编程语言：

对于西门子所有的PLC，我们都已经整理了版本！需要软件的的同学可以点赞加关注并转发，然后留言“我要西门子软件”，让更多人能够分享到软件。

S7-200的编程软件是“STEP 7-Micro/WIN V4.0 ”留言后可以发私信；西门子200

西门子S7-200smart的编程软件是“STEP7‑Micro/WIN SMART ”。留言后可以发私信；西门子200smart。

西门子S7-300/400的编程软件是“STEP7”。留言后可以发私信；西门子300。

西门子S7-1200/1500的编程软件是“TIA PAORTAL”。留言后可以发私信；西门子博途。

西门子的编程语言主要有：LAD，FBD，STL，SCL，GRAPH，SFC，CFC等等，

在国内，大多数工程师只使用LAD，FBD，高级一点的使用STL，PCS7会涉及到SFC和CFC，其他的大多数时候都是外国工程师在使用，以后有机会我们会讲一些这些常用语言，也会拓展非常用语言。便于大家学习。

二 控制模式

西门子PLC在编程时主要有以下几种控制方式，系统设置远程/本地/手动按钮：

远程： 只能通过上位机对系统进行自动启/停控制，单台设备就地控制优先，在程控时，可以通过上位机对设备进行软手操/自动切换，软手操启/停。

本地： 只能通过触摸屏对系统进行自动启/停控制，单台设备就地控制优先，在程控时，可以通过触摸屏对设备进行软手操/自动切换，软手操启/停。

手动： 手动控制时，上位机/触摸屏失效，只能通过手动控制设备的启/停。

单台设备控制

单台设备必须有软手操/自动切换以及软手操时可以启/停功能，由自动切换到软手操时，设备不能停机；由软手操切换到自动时，设备启/停取决于自动程序。

单台设备

（泵、风机及其它大型设备）运行满24小时必须进行轮换，且必须有运行时间累计，如果由上位机设定启/停顺序除外，操作人员自行设定。

西门子程序FB和FC的区别：

FC:功能，它没有自己的数据块。

FB:功能块，它有自己的存储区，即背景数据块。FB=FC+DB(背景数据块).

如果FC也想使用数据功能的话，需要在外部连接全局数据块进行数据存储。

程序结构统一规范

OB1：主程序

OB100：初始化程序（无需主程序调用）　

OB35：100ms（可修改）中断（无需主程序调用），可以调用PID模块；

OB80、OB82、OB85、OB86、OB87、OB121、OB122：故障诊断模块（无需主程序调用、无需编程）

功能块和数据块：

FC1：系统模式 FC2：输入处理

FC3：输出处理 FC4：运行处理

FC5：停止处理 FC6：手自动切换

FC100：之后用来建立一些可以循环调用的子程序

FC105：系统自带，模拟量输入子程序（可以循环调用）

FC106：系统自带，模拟量输出子程序（可以循环调用）

modbus通讯(CP341)：FB7：P_RCV_RK，FB8：P_SND_RK

通讯CP340：FB2：P_RCV，FB3：P_SND

一般PID：用FB41

温、湿度PID：用FB58

如果程序块与系统块重复，请避让。

DB1：AI数据，类型：REAL，与上位机接口

DB2：AO数据，类型：REAL，与上位机接口

DB3：DI数据，类型：BOOL，与上位机接口

DB4：DO数据，类型：BOOL，与上位机接口

DB5：设备运行时间及流量累计，类型：REAL，与上位机接口；

DB6：报警消息，类型：BOOL，与上位机接口

DB7：类型：REAL，中间寄存器

DB8：类型：INT，中间寄存器

DB9：类型：WORD，中间寄存器

DB10：类型：BOOL，中间寄存器

DB11：之后用作与设备通讯用，例如：MODBUS通讯等

DB100：之后用作调用FB块时的背景数据块

M区：也作为中间变量

功能块FC，FB和数据块DB以上只是经验丰富的工程师根据多年的经验进行总结，试图找到一种通用的方式，但不是说这些块就必须严格按照上述功能来编写程序，西门子程序功能是开放的，你可以按照自己的风格私人定制。

记住，学习西门子PLC编程的技巧是：多看，多学，多模仿！
