新手篇 Win10系统电脑的博途软件以太网连接PLC详细教程
导读：本文章会详细介绍Win10系统电脑的博途软件以太网连接PLC的步骤。
一、硬件连接
PLC与电脑通过以太网通讯有两种方式，网线直连和工业交换机转接。
1.网线直连
电脑与PLC通过网线直接连接，如图1所示。
图1
2.工业交换机转接

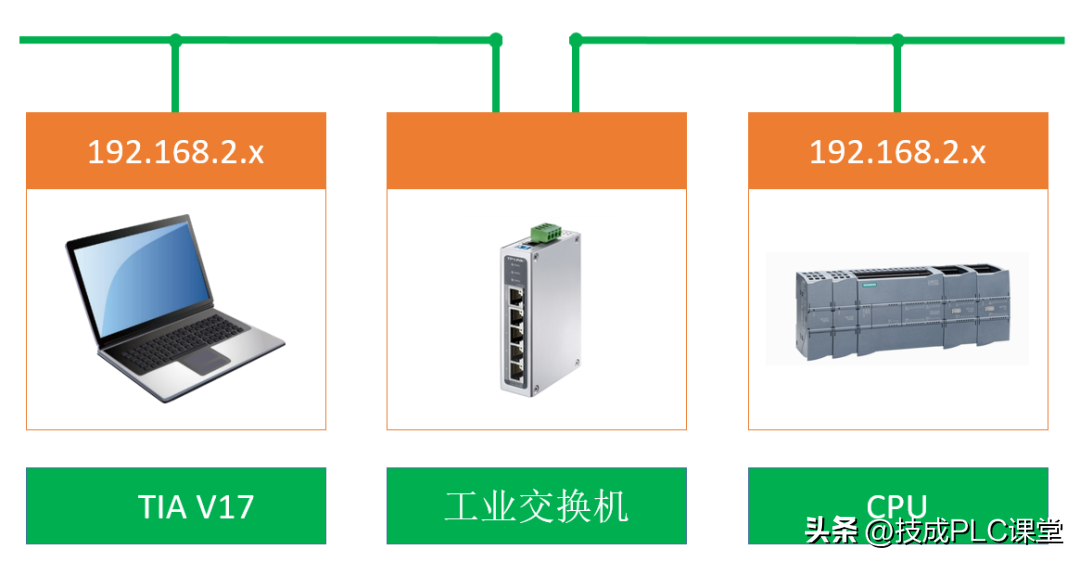

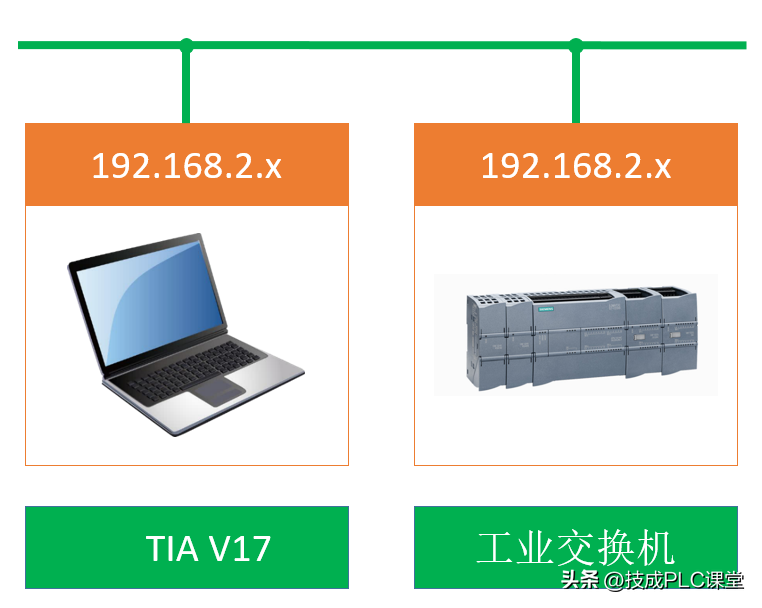

电脑和PLC通过网线连接到工业交换机上，如图2所示。
图2
注意：
PLC需要上电，网线插上有数据交换时，PLC网线插口上面的LINK指示灯会常亮，RX/TX指示灯以一定的频率闪烁，这代表硬件连接成功。电脑也可以使用PING指令去PING PLC的IP地址，如果没有丢数据为连接正常，PING指令不会使用的可以在百度上搜索电脑的PING指令。如果电脑不带网口，需要用扩展坞或者WIFI的方式连接。二、确认网卡驱动
1.网卡驱动

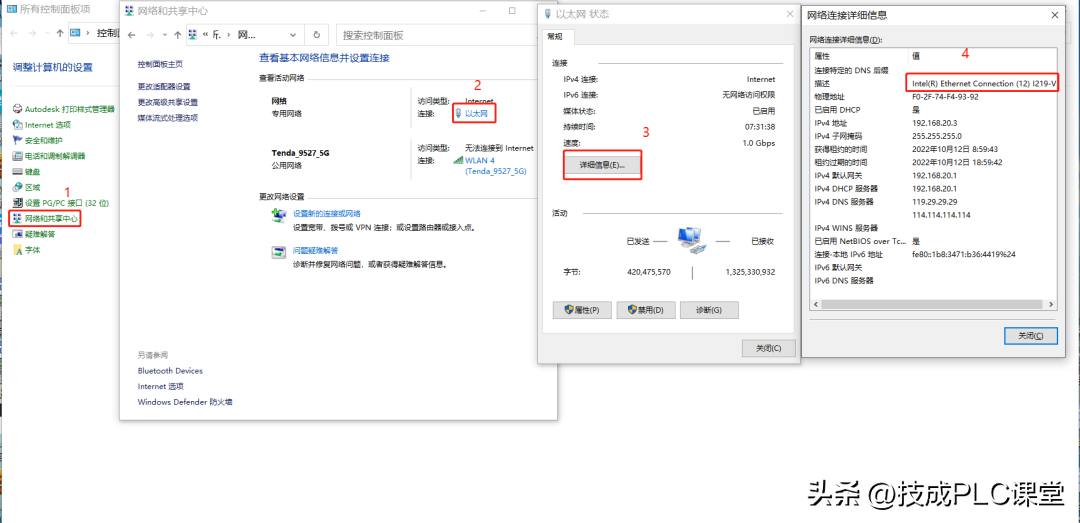

这里以win10的系统为例，步骤如图3所示。
1）在控制面板中找到网络和共享中心；
2）点击以太网，进以太网状态窗口界面，如果有多个连接不确定是哪个连接的情况下，可以拔插网线，查看哪一个连接是新出现的；
3）点击详细信息进入网络连接详细信息窗口界面；
4）在描述中可以看到以太网卡驱动名称。
图3
三、IP地址设置
1.以太网ip地址

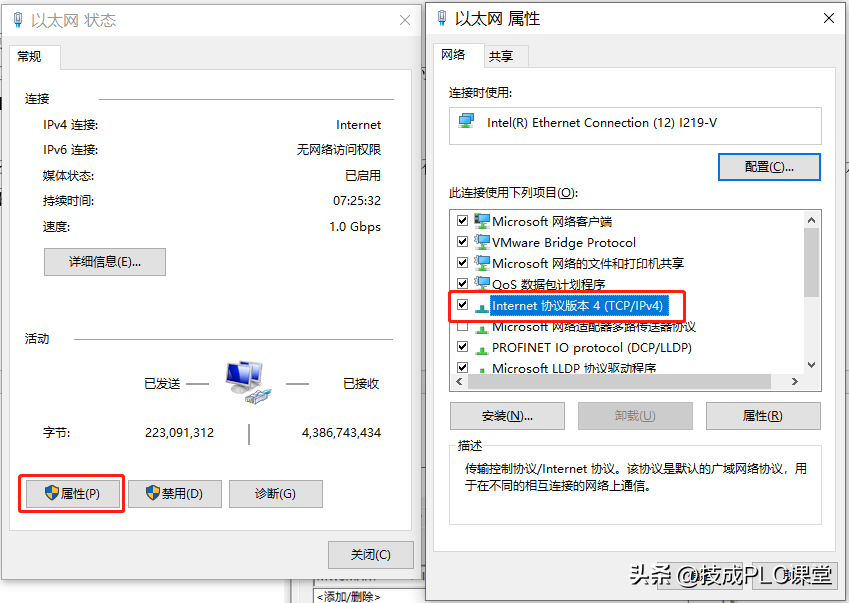

在控制面板中找到网络和共享中心。进入以太网属性窗口点击Internet 协议版本4(TCP/IPv4)，如图4所示。
图4
在Internet 协议版本4(TCP/IPv4)属性窗口中可以看到自动获得IP地址和使用下面的IP地址的选项，选择自动和手动的IP地址，编程软件都可以连接上PLC。
1）手动IP地址设置

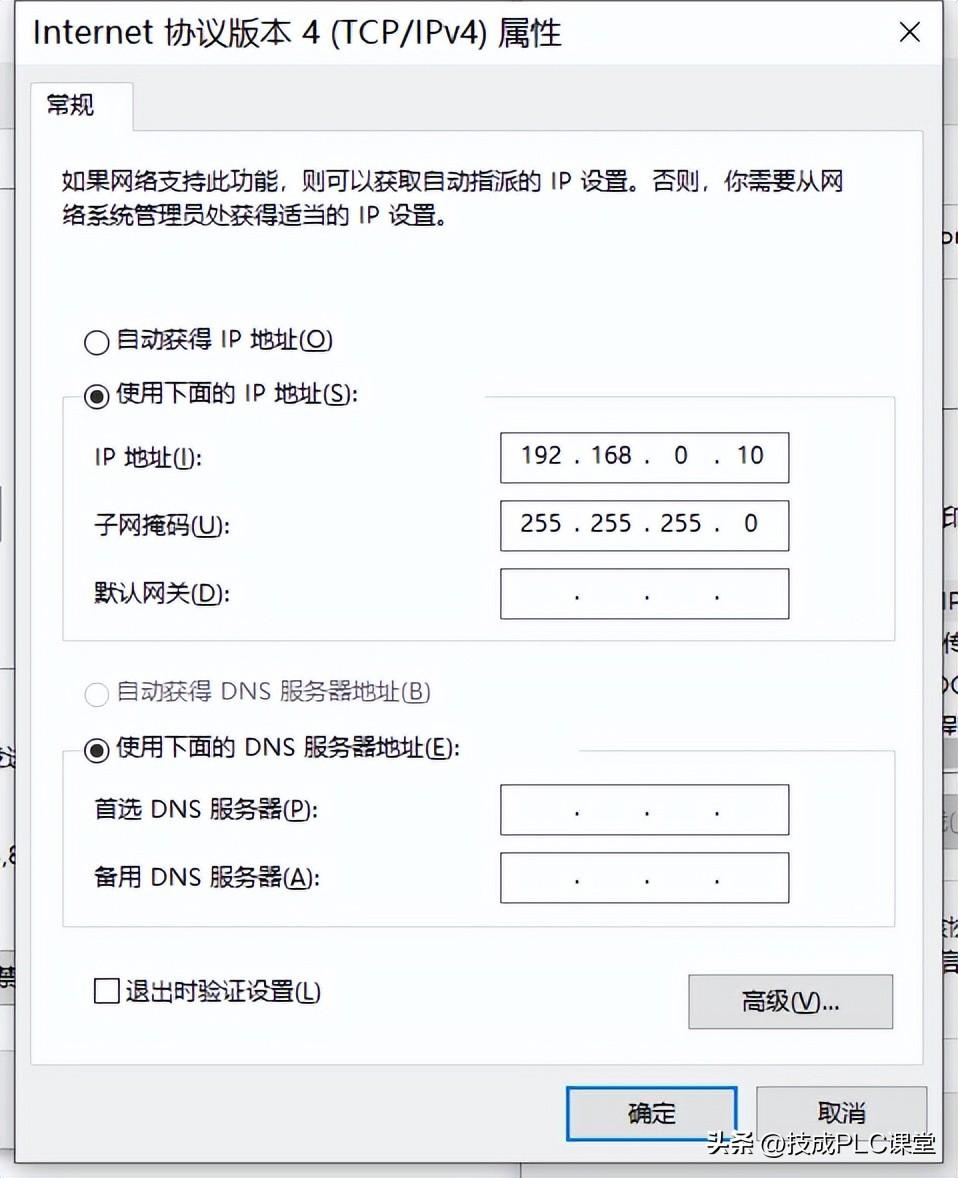

如图5所示，使用下列的IP地址需要手动输入一个IP地址，需要与PLC同一网段。
图5
2）自动IP地址设置

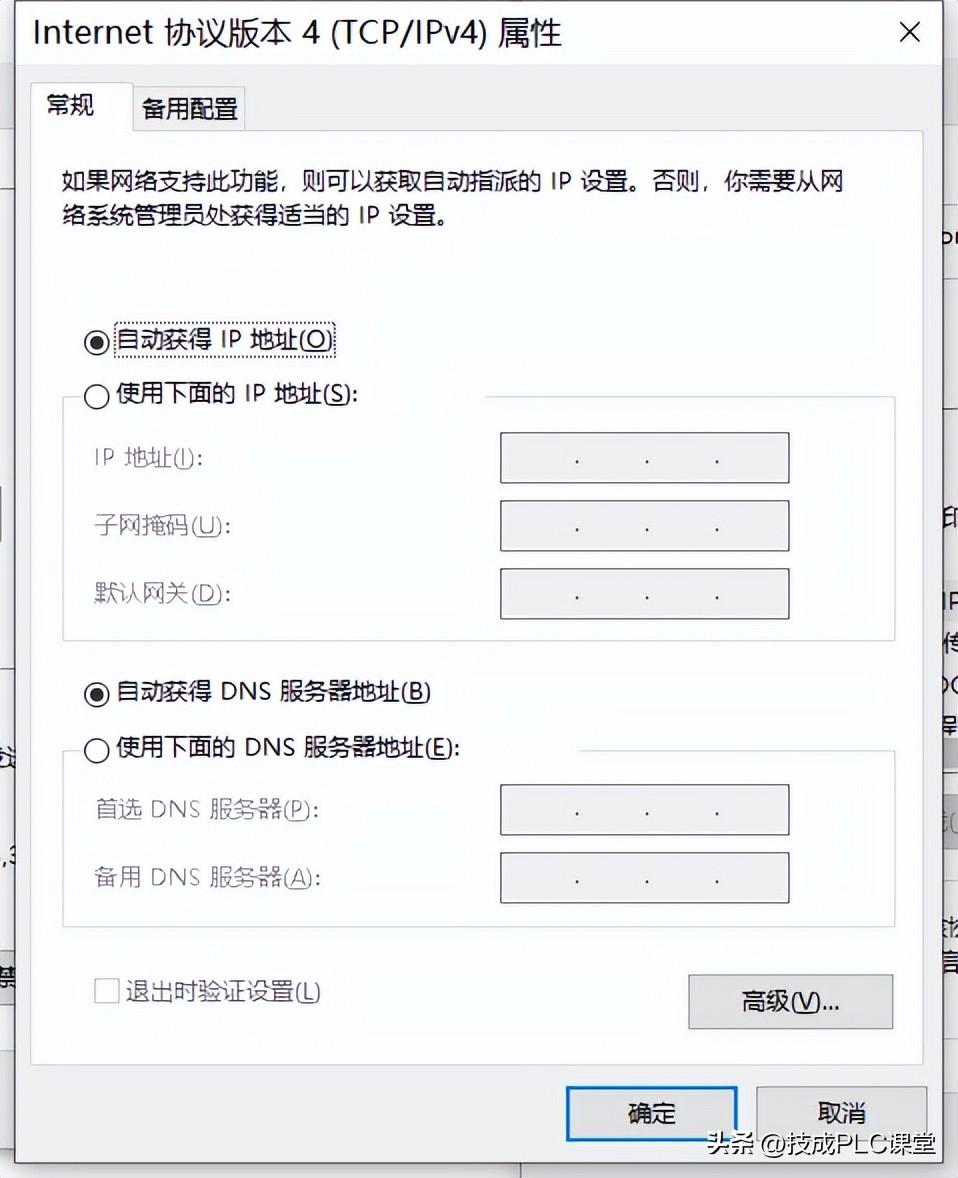

自动获取IP地址，IP地址这些是不可更改的，如图6所示，电脑会自动生成一个IP地址，IPv4地址是电脑自动生成的IP地址，查看方式如图3所示。
图6
四、设置PG/PC访问接口
这一步非常的重要，如果你的电脑的PGPC访问接口设置不对也会导致你的软件连接不上PLC。
1.以太网连接设置PG/PC访问接口

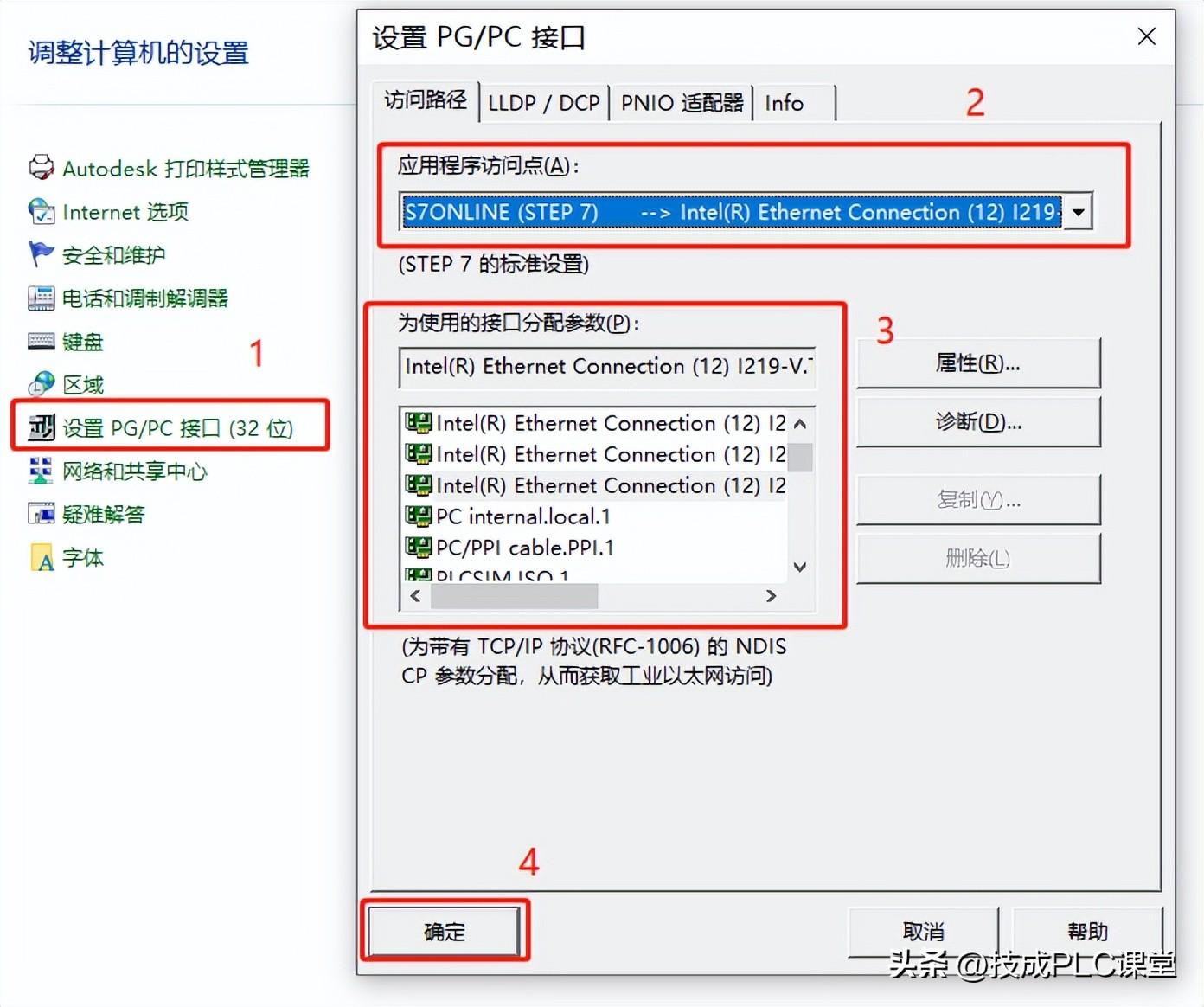

在控制面板中找到设置PG/PC接口（32位），应用程序访问点中选择S7ONLINE (STEP7),使用的接口分配参数（P）中选择以太网网卡名称+.TCPIP.AUTO.1的驱动，如图7所示。
注意：如果不知道自己使用的是哪个网卡驱动请参照图3。
图7

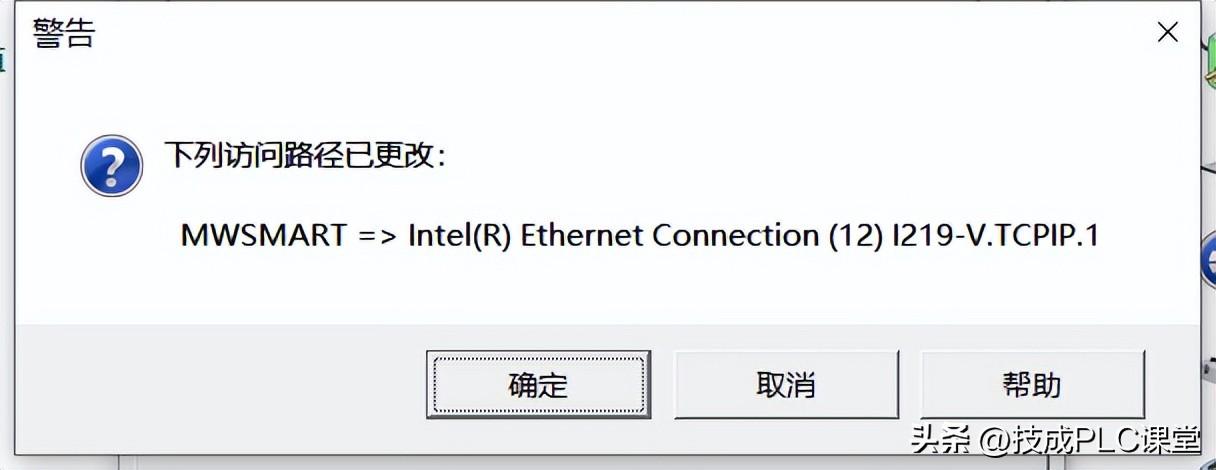

当更改访问接口后点击确定，会弹出警告提示窗口，如图8所示，选择是即可。
图8
五、软件连接PLC
1.查看PLC 信息

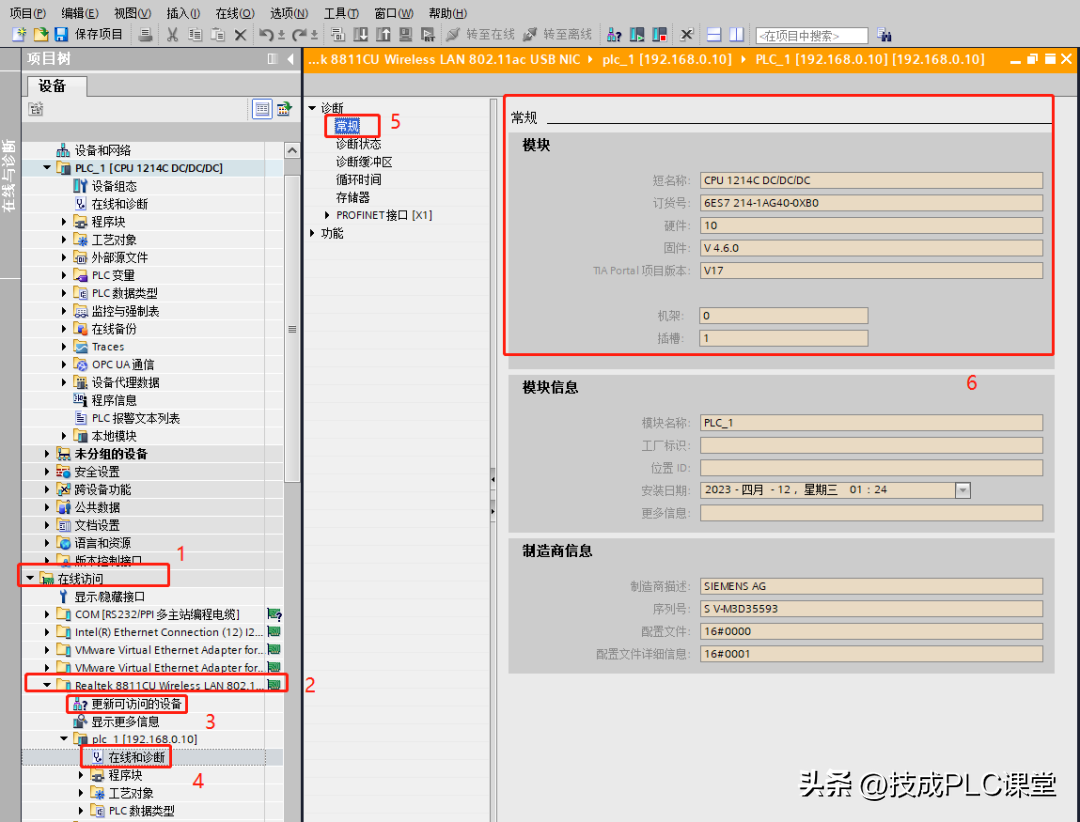

在图9的步骤2中选择你的电脑使用的网卡驱动，步骤6可查看plc的固件和PLC是使用的TIA哪个版本下载的项目。
注意：如果不清楚自己的电脑使用的是哪个网卡驱动，请参照图3的步骤
图9

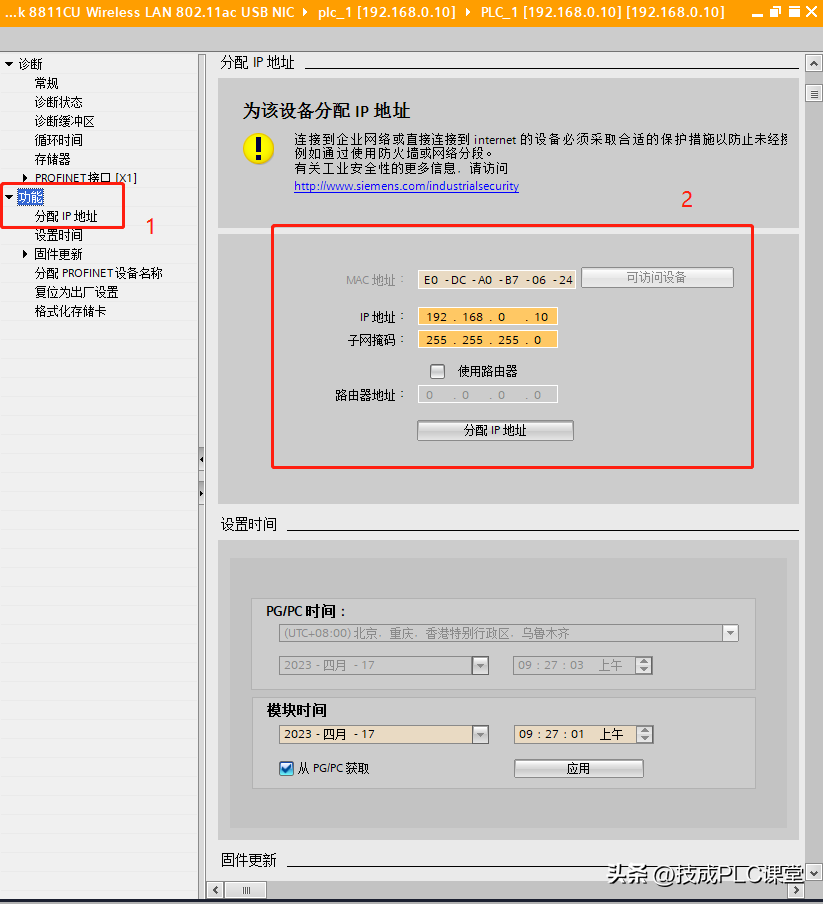

在图10的步骤2中可以修改和查看PLC的IP地址。
图10
2.设置项目IP地址

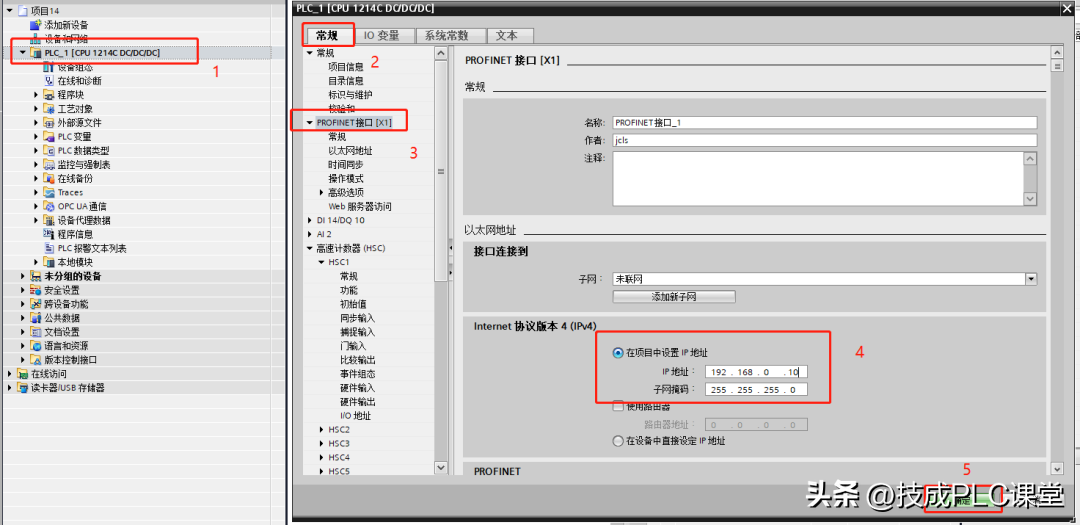

在图11的步骤1中的项目PLC右键属性，按照步骤设置PLC的IP地址，如果不想修改原来PLC的IP地址则按照图10的IP地址填写。
图11
3.项目下载
1）搜索PLC

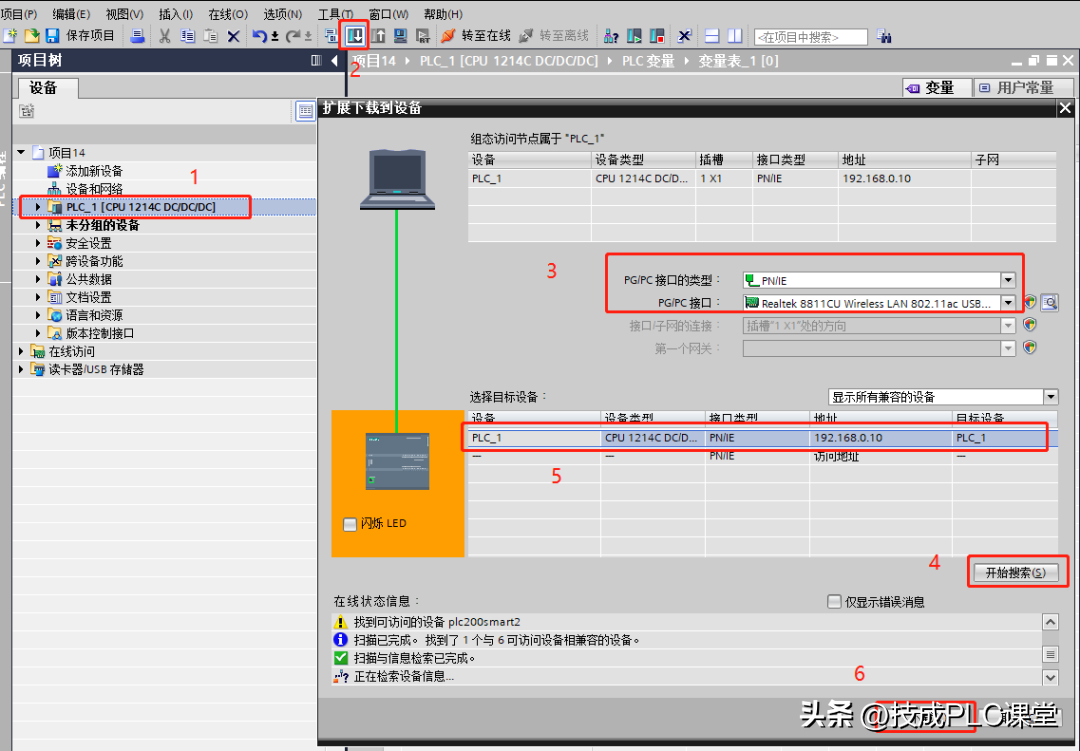

按照图12步骤搜索PLC并下载，这需要注意的是步骤3中的PG/PC接口选择你电脑的网卡驱动，步骤5这里需要点一下搜索出来的PLC，如果没有选择下载是灰色的。
注意：如果不清楚自己的电脑使用的是哪个网卡驱动，请参照图3的步骤
图12
2）下载PLC

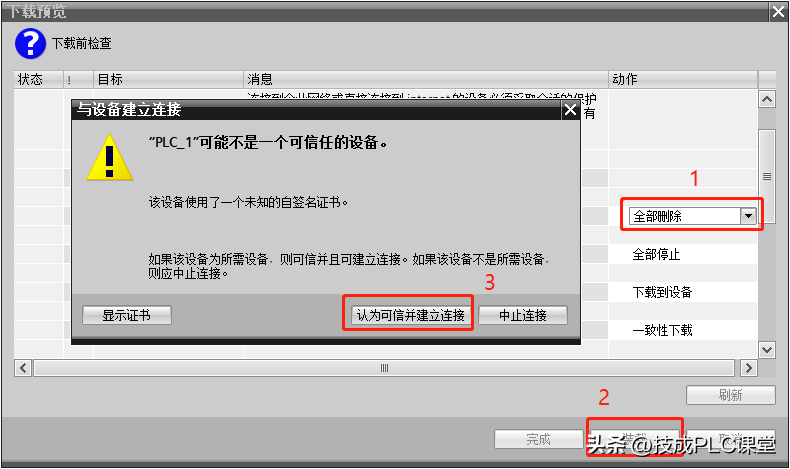

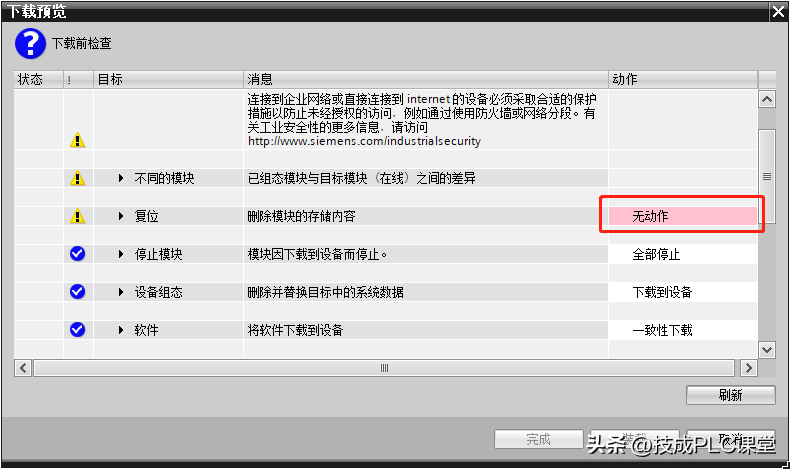

如果下载的时候出现一些警告，如图13所示，需要修改选择才可以继续下载，不然是灰色无法选择，如图14所示。
图13
图14
3）转至在线

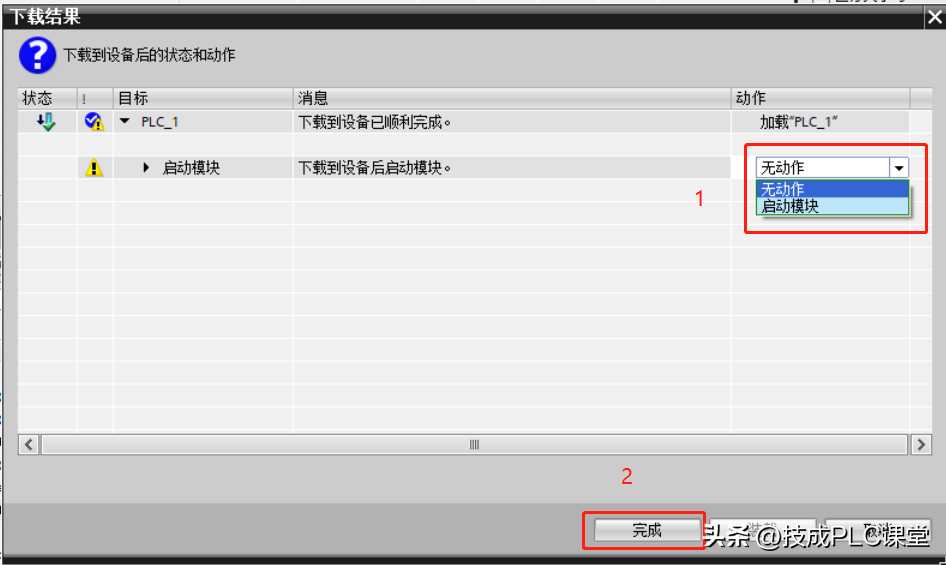

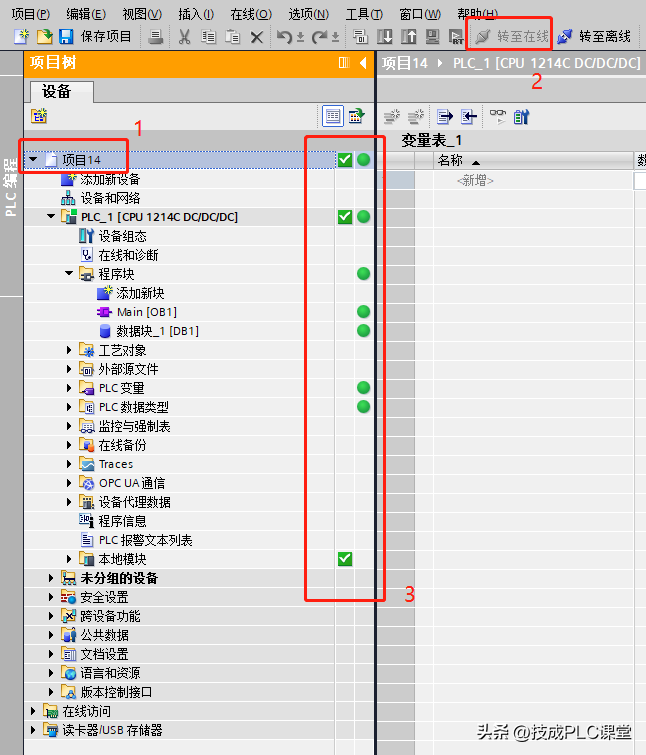

下载以后在图15中的步骤选择启动模块，按照图16步骤转至在线，转至在线成功如图16步骤3所示。
图15
图16
总结：
以上就是整个Win10系统电脑的博途软件以太网连接PLC的步骤，文章内容如有错误请联系我们。
来源：技成培训原创，作者：邹志锐。转载请注明出处！
如何获取 电气热门资料？
操作指引如下！
1200PLC通讯不上？如何上传和下载PLC程序呢？详细步骤来了
1200PLC通讯不上？是不是这两部没有设置好呢？
一、设置IP地址，要保证PLC的IP地址和电脑IP地址在同一网段，但是不能是一样的地址。
1、 打开控制面板，右上角选择类别后，单击网络和INTERNET。
2、单击查看网络状态和任务
3、单击更改适配器
4、如果是用的有线连接CPU，那么以太网下面的就是有线网卡型号（后续要使用这个网卡型号）
5、双击以太网，出现如图对话框，单击选择 Internet协议版本4，选择属性
6、设置电脑的IP地址，IP地址要与CPU的在同一网段，且不同地址，例如我的PLC的IP地址是192.168.1.100，那么电脑的IP地址就不能是192.168.1.100，可以改为192.168.1.200。
二、设置PGPC接口
1、打开控制面板，选择右上角的大图标，单击下面的设置PGPC接口。
2、应用程序接口选择S7ONLINE，下方接口参数，选择您对应网卡的型号，例如图中有三个同样网卡型号，Realtek PCIe GbE Family Controller
拖到下方横向进度条，可以选择最后带有Auto.1的
一、上传
1、打开博图软件，单击创建新项目，填入项目信息，单击创建，在弹出的页面左下角选择项目视图。
2、单击添加新设备，如图选择非指定的CPU，单击确定
3、在弹出对话框选择获取
4、选择好PGPC接口，单击搜索，搜索到CPU之后，单击下方检测，就可以自动获取CPU硬件了。
5、获取到硬件之后，单击转至在线
6、单击开始搜索，搜索到CPU之后，选中CPU，单击转至在线

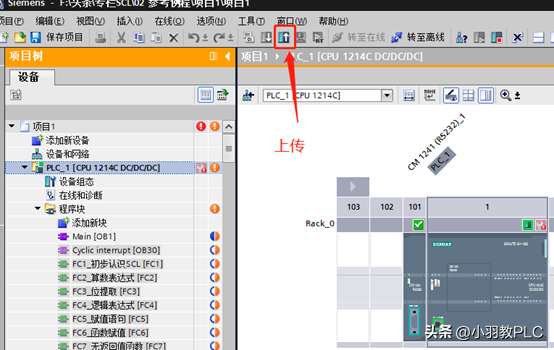

7、单击上传按钮，上传程序
8、勾选继续，单击从设备上传
四、下载
1、单击下载按钮，单击开始搜索，搜索到CPU之后，选中CPU那行，单击下载

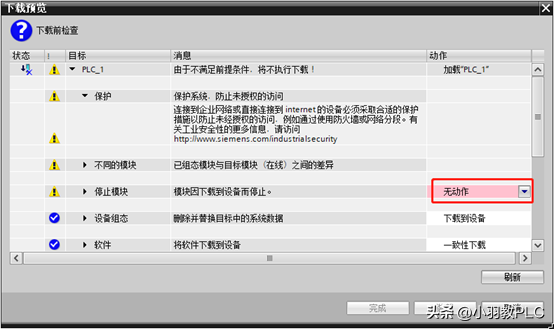

2、单击无动作后面三角，选择为全部停止，
3、单击装载
4、单击完成。
