怎么做才能编写出合格的PLC程序?技术高手告诉你这九点

科学的PLC编程步骤其实很简单,但往往大多数工程师就是认为简单而忽略很多细节。细节的忽略,必然会在以后出现问题。想避免日后的问题,只有好好的遵守规则,没有规矩不成方圆,plc编程一样有其自身的规矩。

第一步:阅读产品说明书

第一步看起来再简单不过了,但很多工程师都做不到。认为这一步是浪费时间,甚至只从供货方培训来了解设备。

仔细阅读说明书是编程的第一步,首先要阅读安全守则,知道哪些执行机构可能会对人身造成伤害,哪些机构间最容易发生撞击,当发生危险时如何解决,这些最致命的问题都在安全守则中,为什么不去看呢?

此外,关于设备每个元件的特性,使用方法,调试方法也在说明书中,不去阅读,即使程序正确,如果元件没有调试好,设备一样不能工作。再有,所有的电路图、气动液压回路图、装配图也在说明书中,不去阅读它怎么知道没种元件可以做何种改造呢。

第二步:根据说明书,检查I/O

检查I/O,俗称“打点”。检查I/O的方法很多,但是一定要根据说明书提供的地址依次进行检查,在绝对安全的情况下来检查。

在检查输入点时,一般输入信号无非是各种传感器,如电容、电感、光电、压阻、超声波、磁感式和行程开关等传感器。检查这些元件比较简单,根据元件说明将工件放在工位上,或是移动执行机构检查传感器是否有信号即可。当然,不同的设备检测的方式可能不同,这要看具体情况而定了。

但是在检查输出信号时就要格外小心了。如果是电驱动产品,必须在安全情况下,尤其是保证设备不会发生撞击前提下,让执行机构的驱动器得电,检查执行机构是否能够运动。如果是液压或气动执行机构,同样在安全情况下手动使换向阀得电,从而控制执行机构。在检查输出信号时,不论执行机构的驱动方式是什么,一定要根据元件说明书,首先要保证设备和人身安全,要注意并不是所有设备的执行机构都可以通电测试的,所以有时个别的输出信号可能无法手动测试。

无论是输入还是输出装置,当传感器有信号或执行机构的驱动装置得电后,必须同时检查PLC上的I/O模块指示灯是否也点亮。很多设备中,输入输出信号是通过接线端子与PLC连接,有时接线端子的指示灯有信号 ,但不能保证由于连接导线内部断路,而PLC上相应的地址没有信号接通。这一点要特别注意。

在测量输入输出信号后,要同时将测量的地址记录下来,保证信号地址和说明书中一致。如有不同,再次测量设备地址,多次测量仍然不一致,先联系设备厂家,因为此时不能保证厂家提供的地址没有错误。

第三步:打开编程软件,进行硬件配置,并将I/O地址写在符号表中

不同的PLC使用不同的编程软件。但是对于任何一种软件来说,编程前的第一步就是进行硬件组态,根据实际PLC的类型建立硬件配置及相应的通讯配置。硬件组态完成后,将之前在纸上记录下来的I/O地址写在软件的符号表中。由于软件不同,对于符号表的定义可能不同,但一般的软件都有该功能,这一步是至关重要的。在编写符号表时,不仅要把设备输入输出的绝对地址写正确,最好再给每个地址命名并添加注释,这对后面的编程会非常方便。不需要在编程时每次都查询绝对地址,只要填写命名好的名称即可。当然,这也取决于软件是否具备此功能。

第四步:写出程序流程图

在编程之前,一定要在草稿上写出程序的流程图。一个完整的程序,应该包括主程序、停止程序、急停程序、复位程序等部分,如果软件允许,应该将各个程序按“块”的形式编写,即一个程序是一个块,最终将每个块按需求来调用即可。

PLC最擅长的就是处理顺序控制,在顺序控制中主流程是核心,一定要确保制定好的流程是正确的,要在草稿上仔细检查。如果主流程存在问题,当程序被PLC执行后,很可能发生撞击,损坏设备或对人身造成危险。

第五步:在软件中编写程序

确保主流程没有问题后,便可以在软件中编写程序了。此外,还要注意停止、急停和复位程序的正确性,尤其是停止和急停程序,这是关系到人身安全和设备安全的最重要的程序,万万不可小视。一定要保证无论在任何情况下,只要执行停止或急停程序,设备绝对不会对人身造成伤害。

第六步:调试程序

在调试程序这一步中,可以分成两个方面。

1.如果条件允许,或是你的逻辑能力超强,可以先用软件的仿真功能做测试,但是很多繁琐的程序很难用软件仿真看出程序是否正确。

2.将程序下传到PLC中进行在线的调试。如果设备不动或运行中出现异常情况,先不要去修改程序,很可能是传感器没有调试到位,如果确保传感器无误,再去修改程序。

第七步:调试完成后,再次编辑程序

在上一步的调试中,由于对程序有所修改,故必须再次整体检查或编辑一下程序,然后将最终的程序下传到PLC中。

第八步:保存程序

在这一步中,要注意一个问题,就是应该将程序保存在什么地方?PC硬盘?闪存设备?移动硬盘?当然这些都不可以,所有这些存储设备都可能感染病毒。所以,必须且只能将程序烧制到光盘上。而且还有一个问题,烧制的程序是哪个程序?在之前我们已经将最终调试并修改完成的程序下载到PLC中,如果PLC在执行该程序时完全无误的话,就将该程序上传到PC中,将此程序烧制到光盘中。上面的一切都是为了安全。

第九步:填写报告

完成编程后,应该填写最后的调试报告,将遇到的问题和程序的一些难点问题一一记录下来。因为长时间以后,自己也会对程序的某些技巧的地方遗忘,同时也方便其他同事能够理解你所编写的程序。

PLC程序控制是什么?电气高手结合案例编程清晰讲解

什么是顺序控制,顾名思义,就是按照一定的顺序,执行相应的动作。

普通的动作,我们只需要根据一定的逻辑,去编写程序,想到什么,就写什么,写法非常灵活。但是,假设一套设备,动作非常多,非常复杂,用普通对的编程逻辑去写的话,会非常麻烦,这个时候就需要使用到顺序控制。

顺序控制的优点有以下几点,一是可以更清晰、简洁地去分布程序的动作,方便编程;二是监控程序的时候能够清晰的知道程序运行到哪一步了,出问题了能很快找到问题点,方便维护。

每个类型的plc都会有对应的顺序控制的编程方法。三菱plc专门用来做顺序控制的是使用SFC程序;当然,这只是顺序控制的其中一种方法,还可以使用数据寄存器D来保存程序的动作;也可以通过中间继电器M作为标志位,记录程序的动作。

今天,我们重点讲解用数据寄存器D保存程序动作的方法,下面看具体案例:

如下图,有两台电机M1、M2,分别能够控制A、B两个平台进行左移右移动作,每个平台都有左右限位,具体I/O分布如表所示:

要求动作如下表所示:

拿到这样一道题目,不是马上就开始写程序,要做的第一步是把状态转移图画出来,如下图:

上图中的红色文字指的是步号,第一步是A右行,第二步是B左行,我们可以用一个数据寄存器D0对其动作进行记录,用MOV指令进行给定。比如按下X4按钮时,用mov指令给寄存器D0传送一个K1的数值,表示进入了第一步,这些。用等于指令,当D0等于1时,输出Y1的动作,让A平台右行。

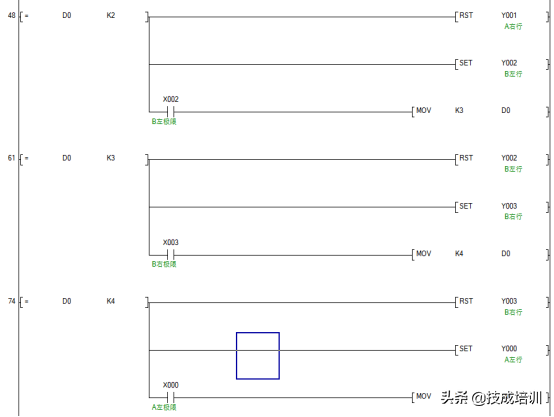

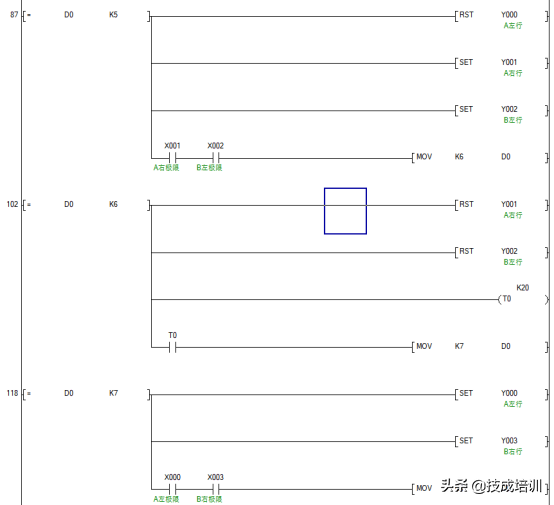

下面我们来看下具体程序的编写(程序里面还使用了暂停功能,使用X5输出控制M8034,这样Y点就暂停输出了,设备就停止动作,但是,动作的记录寄存器D0并没有复位,只要再次按下启动按钮X4,接触M8034的自锁,设备就能按照原本的动作执行动作。程序也有停止功能,按下X6时,所有输出的Y点都停止,同时复位D0寄存器,这样设备就只能重新开始动作)。
