新手电气人入门第一课：如何提高PLC编程能力？不要怕不会和困难

在工控行业混迹了十多年，一直做与PLC相关的项目，就把自己的一些经验做个总结，由于水平有限，有不足之处还望各位多多指教。

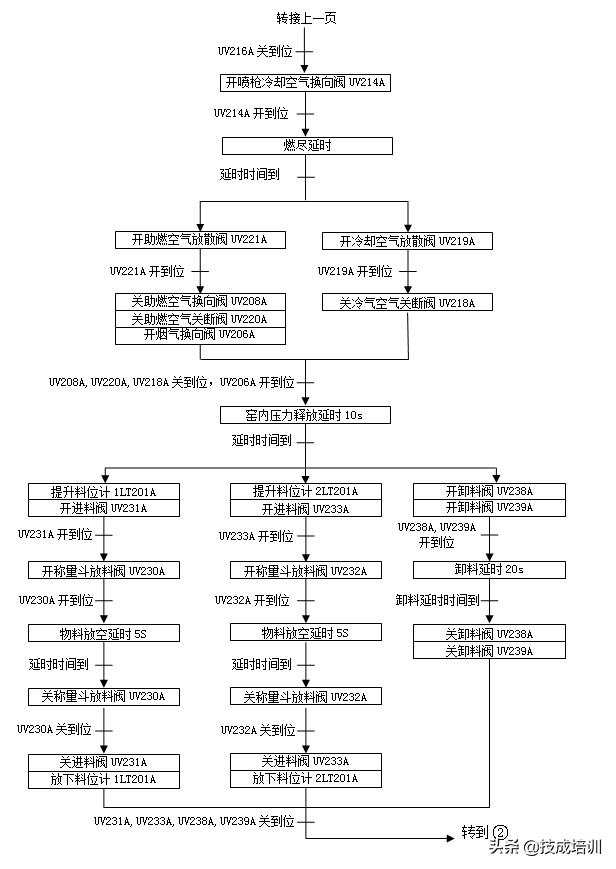

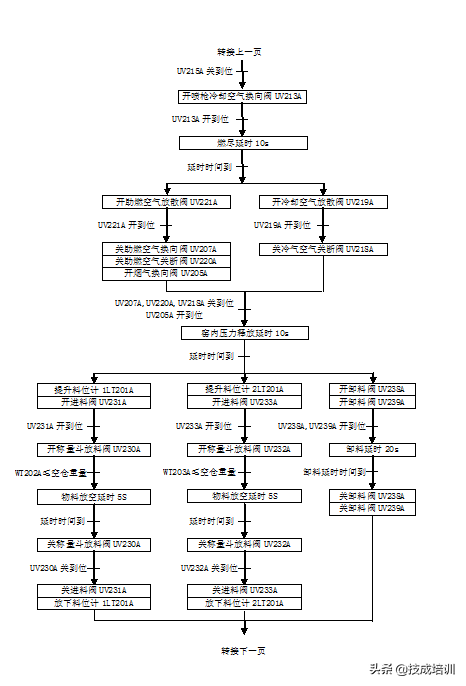

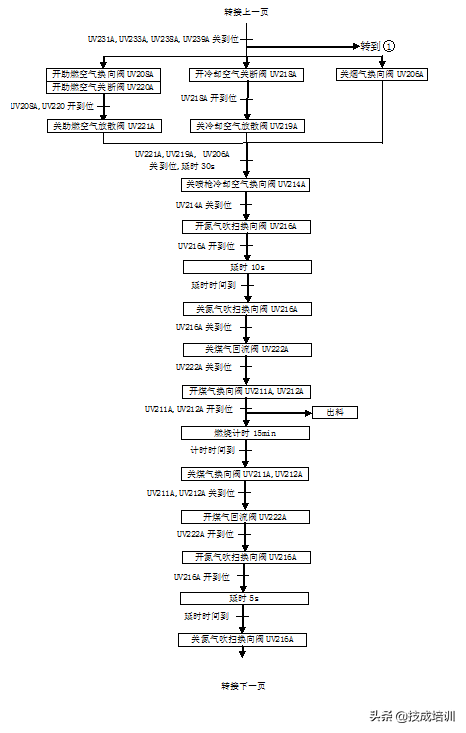

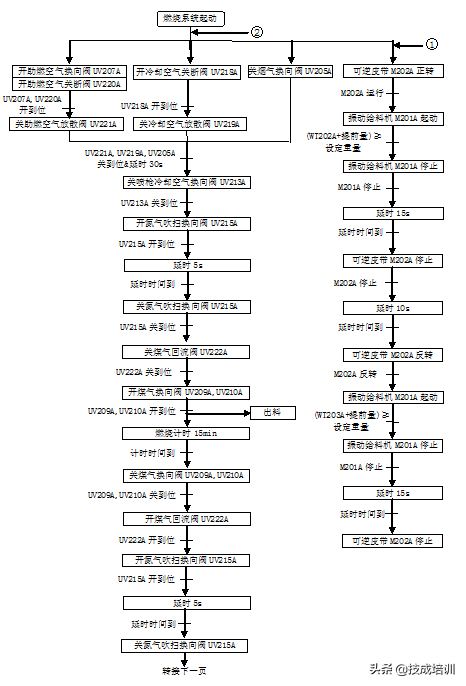

我刚接触PLC的时候是拿着一本廖常初老师的关于S7-200的教材入的门，廖老师的书里讲的步进编程的思想对我之后的PLC编程影响很大，这个思想的好处就是一步一步的执行，当进入下一步的时候同时退出上一步，在程序中只有一个活动步，使程序逻辑很清晰，缩小了问题出现的范围，而且在编程之前先画出顺序功能图，如果顺序功能图画的完整，按照功能图做出的程序基本上就没啥问题了。不论大小项目最好画个顺序流程图出来，养成好的习惯能达到事半功倍的效果。 以下曾经做过的一个顺序流程图。

这个顺序功能图虽然花了不少时间，当时工期紧半自动都没试，直接投得自动，管道内可是焦炉煤气，同一根管道又进煤气又进空气，不停的切换，真是捏了一把汗，还好程序基本没啥问题。

做程序还要进行规划，将程序分成不同的控制单元，尽量减少单元之间的联系 。举个简单的例子，项目中要用到罗茨风机，风机口有气动阀门，要求开风机的时候先开阀门，再启动风机，停止的时候要先停止风机后关闭阀门，我们可以将风机和阀门看做一个整体，将风机的起动和停止作为一个单元，别的程序段只负责起动和停止风机，不管风机起动和停止风机单元内部的逻辑关系。

作为一个合格的编程人员，程序和变量注释一定要写清楚 ，这是对编程人员最基本的要求，如果你还在用绝对地址编程，那么需要想想自己是不是该换个工作了。

另外就是做程序不要怕复杂，不要觉得难就不做了 ，我们做自控的也算个技术活，用户很容易被忽悠，这是我搞工控这些年经常看到的事，用户提出了要求，只要在合理范围之内我们要尽量去满足，当你完成一次次的挑战之后，你会发现曾经的鸿沟不过是个小水渠，做程序就要自己给自己找困难，流行的一句话就是没有困难创造困难也要向前冲。

同时做编程要有创新，尽量不要去做重复性的工作，及时做同样的项目或设备，也要去尝试有没有更高效，更稳定的方法，将创新作为乐趣 ，原来100行的程序如果能用两三行去完成是不是很有成就感，将公司的各型号设备程序搞成一个通用程序，是不是很有挑战性。编程枯不枯燥在于你的态度，如果你认为就像搬砖一样，天天重复，那就枯燥，如果你觉得你每天都在创新，就不会觉得枯燥。

很多人想学PLC却总是徘徊在大门之外，其主要原因一是因为没有实践的机会，二是胆怯怕干不来。自己搞些电脑模拟，或是买个二手PLC自己研究，都不如一上来就开始做项目。虽然刚开始遇到的问题会比较多，但是只要坚持下来就算入门了，其实刚开始做的项目难度都不会太大，网络信息现在很发达，技术热线，供应商的售后支持都可以帮我们跨过这道坎，做工控往往是遇到了问题才去读书查资料，没有谁把PLC完全搞透了再去做项目。

对以上我总结五点：

1、编程要有正确的方法，也可称为编程的指导方法。

2、养成画逻辑图的好习惯，画图的过程就是程序构思的过程。

3、规划程序结构，将程序规划成不同功能的小单元，减少不同单元之间的联系。

4、养成建立变量名、增加变量和程序段注释的习惯，一是为自己编程方便，二是为别人读你的程序时方便。

5、不断地挑战自己的极限才能够最大的进步，用户的苛刻要求总是成为你不断进步的推力。

今天就说这几条吧，这说不上是技巧，只是一个指导思想。如果有时间在讲解一下PLC编程的技巧。
