编写PLC程序时，何为接力棒式控制？

私信小编 “ 电工全套 ” 获取 三菱+西门子+电工全套电子学习资料（软件、案例、文档、电子书）！

关于顺序控制，你也许知道步进梯形图编程或者SFC编程方法，但是你知道另外一种方法吗？

这种方法叫做接力棒式控制。

各位工控人，点击下方 “进入圈子”，技成电工课堂每天14:30 分享一些干货趣闻，

PLC、电工、变频器、制造业技术人才分享交流！

何为接力棒式控制？

其实就是简单的手传手程序传递标志，程序控制就如同接力跑般传递下去。

在赛跑的时候，每个赛跑者完成他们规定跑的路程，他们就把“接力棒”传给一个等待着的赛跑者。在我们做PLC程序设计的时候，也可以利用这样的特点。

就是当每段程序结束时，使用一系列的SET和RST指令，去控制被强制传递到程序的下一段程序部分。

这种方法对控制步的数量是没有限制的。只要每段程序有一个唯一的“接力棒”的标志就可以了。

这里的接力棒，在PLC中，就是我们的软元件Y、M、S这样的线圈。

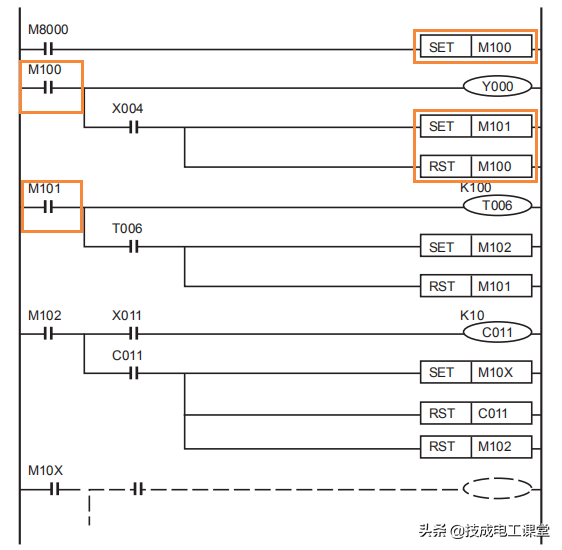

我们看一下这个程序，这个程序就是采用了接力棒式控制方法。

首先是SET M100，用M100作为一个步的起始，用这个点去做输出控制。当需要转移到下一段程序时候，通过转移条件X4去置位M101，同时复位M100，置位M101就是接力，转移到下一步或者说下一段程序去执行。当然转移到下一段程序执行的时候，上一段程序要复位掉，所以使用了RST M100。

这种编程方法可以应用于步进定位控制程序的编写，在定位中可能需要设计走正反转，或者走多段距离的，这时候就可以采用这种方法去编程了。在定位程序中，接力的转移条件就是M8029。

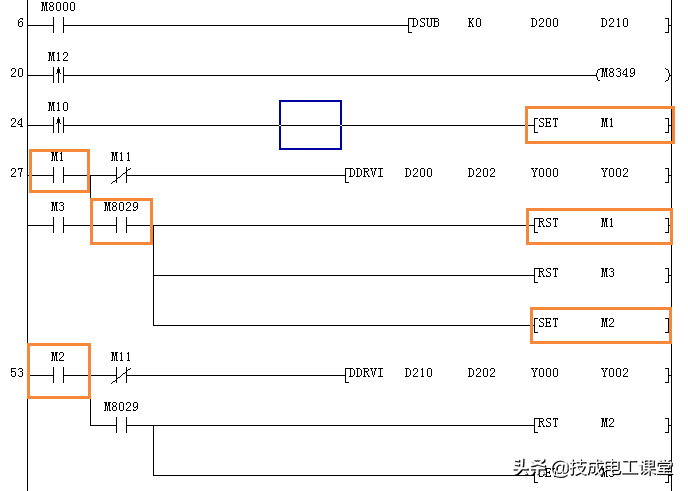

下图就是定位控制正反转程序中的应用，其中M1是正转，M2是反转。按下启动按钮后，置位M1，M1驱动正转的指令，从而进行正转运行；当正转执行完了后，需要执行反转，那么就使用M8029去置位M2，M2驱动反转的指令，从而进行反转。

这种编程方法就叫做接力棒式控制，你get到了吗？

来自技成-蔡慧茔老师原创文章，违者必究！#PLC#

想看更多精彩文章 涨知识~

赶紧关注置顶吧！

学自动化必知：20个传感器原理及应用动图

威伦触摸屏与plc一机多屏通讯样例

【三菱FX5UPLC】几个简单案例，轻松搞懂计数器！

·END·

分享多一点，知识更多一点

⇣⇣⇣ 读者福利，点击抽奖！

Modicon PLC之M100M200技术基础篇001-施耐德小型PLC深入浅出系列

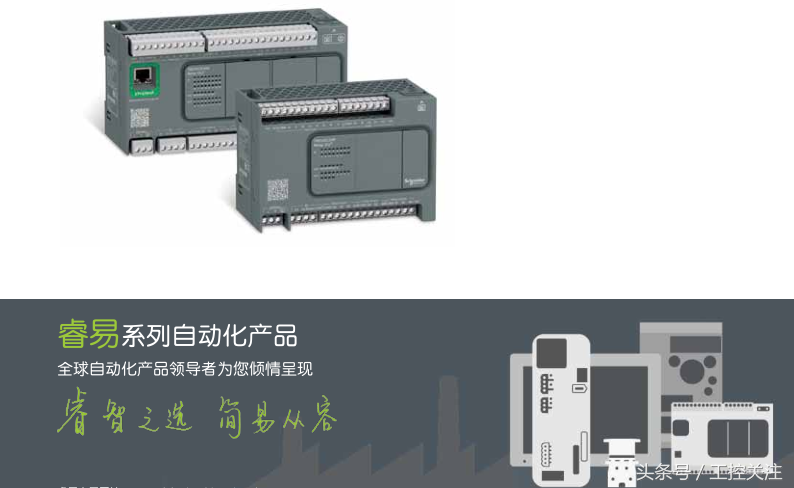

Modicon M100\M200，小机身，大智慧，简单机器的最佳选择！
