如何将写好的PLC程序传输到设备上？这几种基础方式值得一看

小编有话说 >>

小编常常遇到许多朋友在后台询问，PLC编写好的程序，怎样传输到设备上。

PLC编程不同于其他的计算机软件编程，写好的程序在电脑上不会自动运行，需要结合外部线路和机械设备才能发挥程序的价值，这也是自动化技术的特色，理论+实践，软硬件结合，才是自动化发展的正确走向。

所以本文就给大家总结了，PLC与电脑联机的几种基础方式。希望大家多多点赞分享支持一下！

1、串口

串口，是最早，也是最方便的一种方式，它利用计算机自带的串口和 PLC 的串口建立连接，早期 PLC 都是采用这种下载方式。例如三菱 FX 系列，西门子 S7-200 和 S7-300 系列。即使进入新世纪，很多电脑取消了串口，但很少有 PLC 是不带串口的。

PLC 的串口一般是和触摸屏建立连接用的。而现在的电脑已经没有串口，一般都用 USB 转串口线缆来实现，特别是USB 转 485 串口，不但用于 PLC，还广泛用于各种变频器，伺服驱动器的连接。

不要认为变频器和伺服驱动器就设几个参数，没有连机的必要，在处理负载疑难问题时，连机监控一下变频器的参数和各种状态，是很有必要的。

USB 转 RS485 是工控人常备工具，比如在做串口通讯时，我们可以利用串口助手监控数据。早期的西门子PLC 的下载线可以用此线缆替代，还用众多的变频器，伺服驱动器以及一切用 RS485 通讯的下载线，都可以用。一般原装线缆都非常昂贵，使用通用的 USB 转 RS485线缆，可以节省不少费用。

西门子 S7-200，GE 各系列 PLC，丹佛斯，CT，富士，施耐德，伦茨等驱动器的连机线都可以用 USB 转 485 线缆替代，而他们的原装线缆可是天价。

2、USB

虽然串口优点很多，但也有不少缺点，最大的缺点就是速度慢。随着技术的进步，USB 逐渐占据半壁江山，现在 PLC 都支持 USB 现在程序，用得最多的就是 MICRO USB 接口，也就是老式手机和移动硬盘的那种 T 形口。

不光 PLC，大部分触摸屏，文本显示器也是用此接口下载程序。

如上图所示，是三菱 FX3 系列 PLC，看红色圆圈部分的接口，很多工控产品都是此种接口。几乎所有的触摸屏都是此下载接口。

还有一种接口，是方形 USB 接口，也就是打印机上的那个接口，欧姆龙 PLC 就是用此接口，所以，打印机的连接线就是欧姆龙 PLC 的下载线。

如上图所示，红色圆圈部分，就是欧姆龙 PLC 的下载接口，这和打印机的接口是一样的。

串口和 USB 是两种最常用的连机方式，不但适用于 PLC，还广泛应用于触摸屏，伺服，变频器等等应用非常广泛。而很多 PLC 同时支持两种连机方式。

如上图所示，就是三菱 PLC 编程软件 GX WORKS2 的连机选项，我们可以看到，它是支持两种方式的。

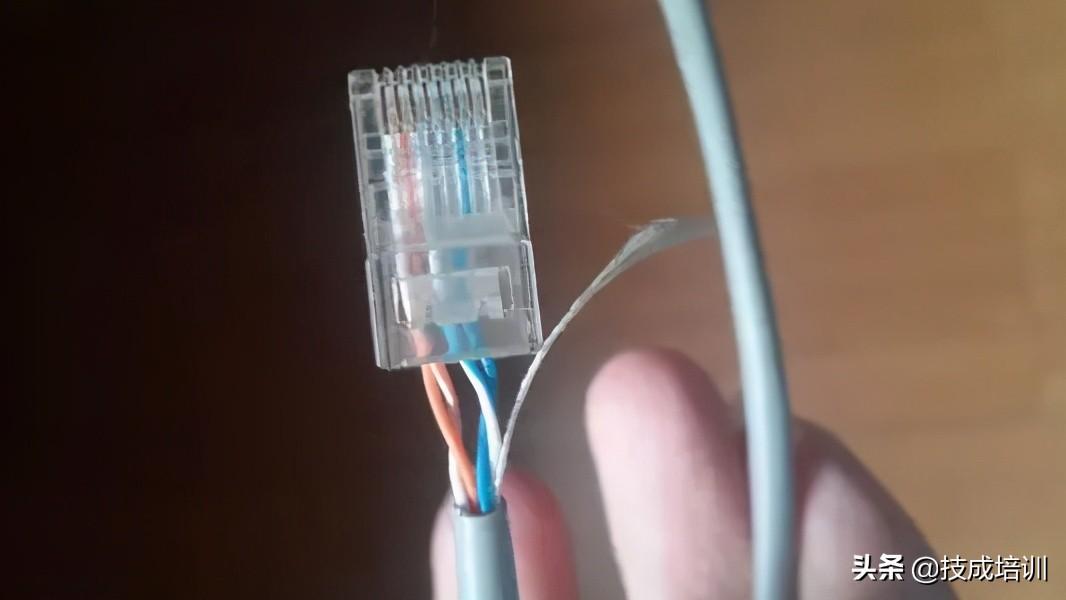

3、网线

随着互联网技术的发展，以太网也越来越多地应用于工业自动化行业，因此很多 PLC 也支持网线连机了，比如西门子最新的博途平台，S7-1200 系列。甚至低端的 S7-200smart 系列也支持网口连机了。

PLC的传送指令最全解析

在上个世纪 60 年代末，诞生了一种新型的控制设备——可编程序控制器（英文名称Programmable Logic Controller 简称 PLC）。PLC 的出现，在设备控制领域掀起一场革命，世界上许多知名的公司纷纷推出 PLC 产品，如三菱、欧姆龙、西门子、施耐德等，其性能不断提高、功能也不断完善和强大、价格不断下降，应用领域不断扩大，如自动化生产线、数控机床、电梯等。现在 PLC 已与CAD/CAM、机器人技术并成为现代制造业三大支柱。

PLC具有很强的适应性，是专为工业现场应用而设计的控制器，它采用了典型的计算机结构，由硬件和软件两大系统组成。

虽然目前市场上 PLC 种类繁多，但其结构和工作原理基本相同。

PLC 硬件系统主要由 CPU、输入/输出接口电路、存储器、电源等组成 。

下面我们以西门子S7-200PLC介绍一下PLC的传送

在了解传送指令之前先要理解西门子PLC的寻址方式，

1. S7-200 PLC的数据存储器

1) 8个二进制位（bit）成为一个字节（Byte）

2) 一个字节表示一个存储单位

3) 存储器容量是以字节为基本单位的

4) 两个字节为一个字（Word）

5) 两个字为一个双字（Doble Word）。

2.CPU存储器的寻址方式有直接寻址和间接寻址两种形式。在此仅简单介绍一下直接寻址方式。

直接指出元件名称的寻址方式称作直接寻址。直接寻址又有位寻址、特殊器件寻址和字节寻址。

（1）位寻址格式

位寻址格式为：Ax.y，使用时必须指定元件名称、字节地址和位号。

进行这种位寻址的编程元件有：输入映像寄存器（I）、输出映像寄存器（Q）、位存储器（M）、特殊存储器（SM）、局部变量存储器（L）、变量存储器（V）和顺序控制继电器(S)。

（2）特殊器件的寻址格式

存储区内有些元件是具有一定功能的器件，编程时不用指出它们的字节地址，而是直接写出其编号。如定时器（T）、计数器（C）、高速计数器（HC）和累加器（AC）。

（3）字节、字、双字的寻址格式

对字节、字和双字数据，直接寻址时需指明元件名称、数据类型和存储区域内的首字节地址。

可以进行这种方式寻址的编程元件有：输入映像寄存器（I）、输出映像寄存器（Q）、位存储器（M）、特殊存储器（SM）、局部变量存储器（L）、变量存储器（V）、顺序控制继电器(S)、模拟量输入映象寄存器(AQ)和模拟量输出映象寄存器(AQ)。

了解了寄存器的寻址方式之后会方便对传送指令的理解，先大体概括一下所有的传送指令，在这里主要分为两类，一类是单一传送，另一类是块传送

1. 单一传送

（1）MOVB，字节传送指令

（2）BIR，传送字节立即读指令

（3）BIW，传送字节立即写指令

（4）MOVW，字传送指令

（5）MOVD，双字传送指令

（6）MOVR，实数传送指令

2. 块传送

（1）BMB，字节块传送指令

（2）BMW，字块传送指令

（3）BMD，双字块传送指令

单一传送指令，字节传送(MOVB)、字传送(MOVW)、双字传送(MOVD)和实数

传送指令在不改变原值的情况下将IN中的值传送到OUT。使用双字传送指令可以创建一个指针。

要注意的是输入和输出的数据类型可以不同，但数据长度必须相同。

使ENO=0的错误条件：

0006 (间接寻址)

间接寻址是指用指针来访问存储区数据，在一条指令中，如果操作码后面的操作数是以操作数所在地址的地址形式出现的，这种指令的寻址方式就叫间接寻址。

0006间接寻址错误：就是这个指令的操作数不能是指针类型。也就是说，当传输出错时，出错码为0006.

0006 (间接寻址) 整数转为字节指令的操作 整数转字节指令(ITB)将一个字的值IN转换成一个字节值，并且 存入OUT指定的变量中。只有0到255中的值被转换。所有其他 值会产生溢出并且输出不会改变。

使ENO=0的错误条件： SM1.1 (溢出)

0006 (间接寻址) 受影响的SM标志位： SM1.1 (溢出) 提示

如果想将一个整数转换成实数，先用整数转双整数指令，再用双整数转实数指令。

传送指令的有效操作数：

字节立即传送(读和写)：

字节立即传送指令允许您在物理I/O和存储器之间立即传送一个字节数据。

字节立即读(BIR)

指令读物理输入(IN)，并将结果存入内存地址(OUT)，但过程映像寄存器并不刷新。

字节立即写指令(BIW)

从内存地址(IN)中读取数据，写入物理输出(OUT)，同时刷新相应的过程映像区。

使ENO=0的错误条件

0006 (间接寻址)

不能访问扩展模块

字节立即读指令的有效操作数：

字节立即写指令的有效操作数：

块传送指令

字节、字、双字的块传送字节块传送(BMB)、字块传送(BMW)和双字块传送(BMD)指令传送指定数量的数据到一个新的存储区，数据的起始地址IN，数据长度为N个字节、字或者双字，新块的起始地址为OUT。N的范围从1到255。

使ENO=0的错误条件：

0006 (间接寻址)

0091 (操作数超出范围)

可能理解起来不是很明白，那么看下面这个例子

//将数组1(VB20到VB23)传送至数组2(VB100到VB103)

这些就是对传送指令的整理与汇总，有不足的地方欢迎评论指出，也欢迎大家点赞关注。​
