巧妙运用时序图编写PLC程序，图文详解，简单直观

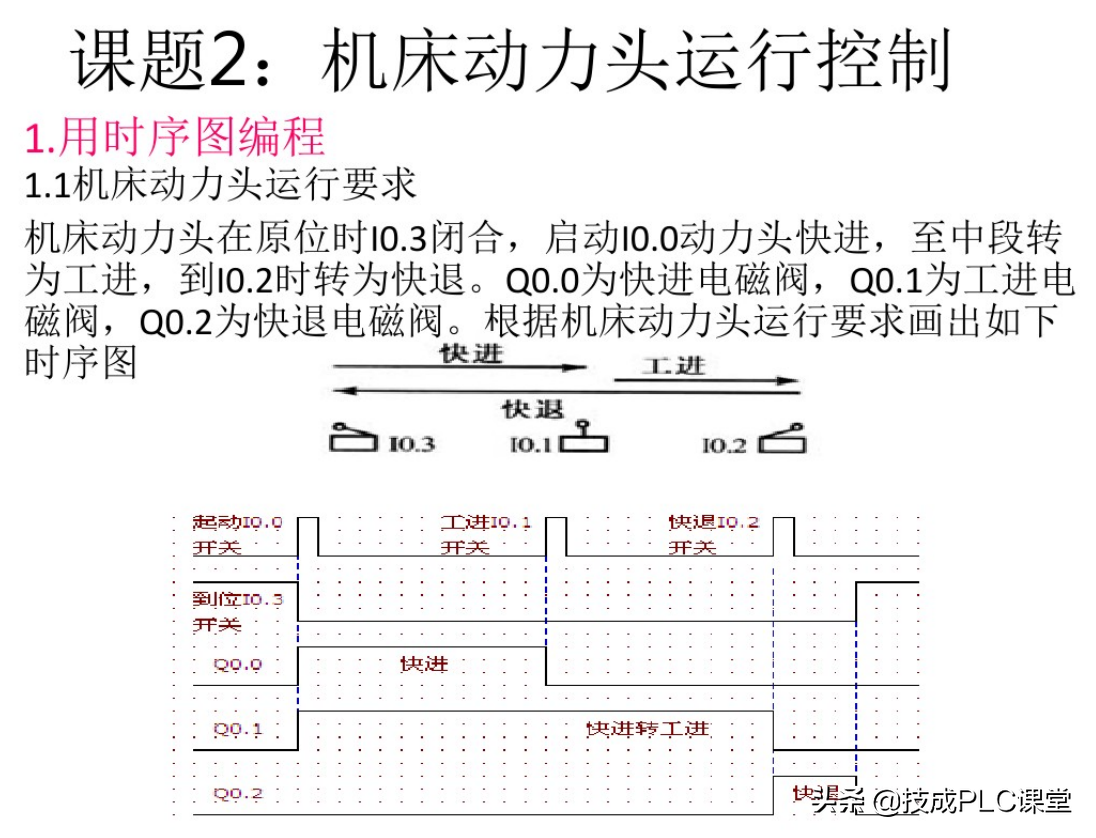

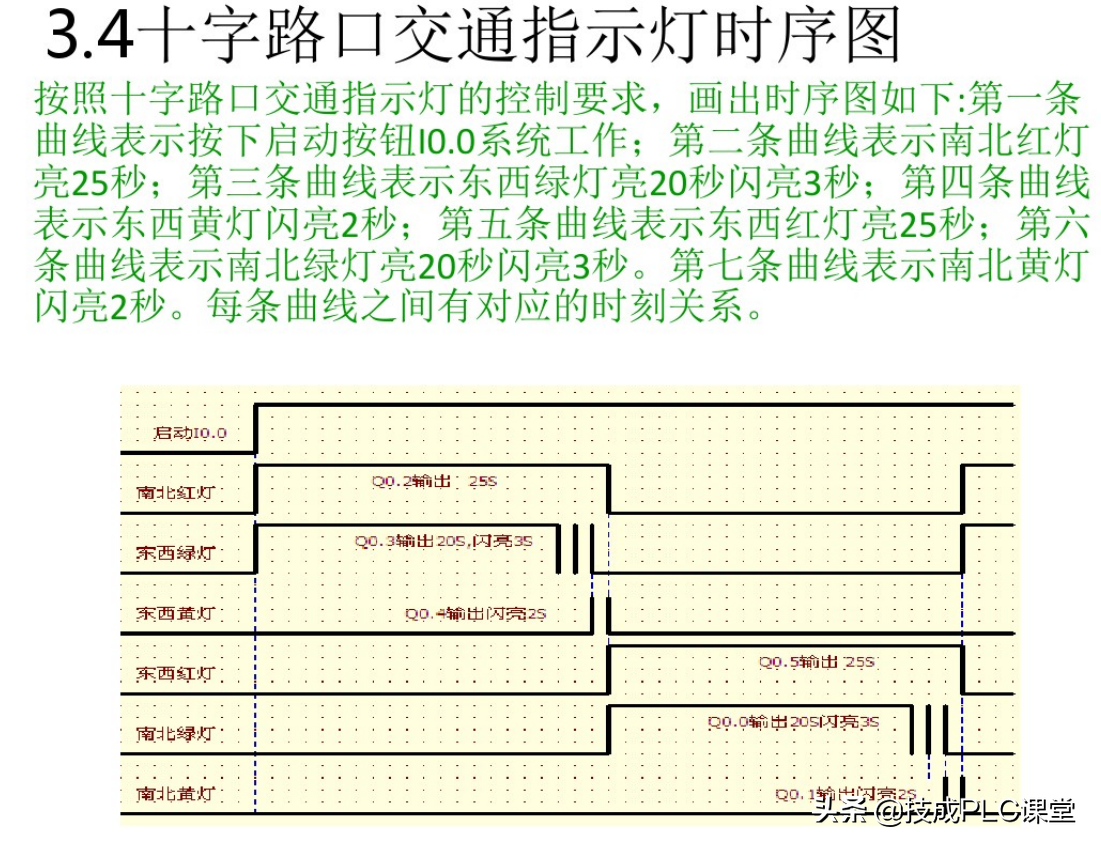

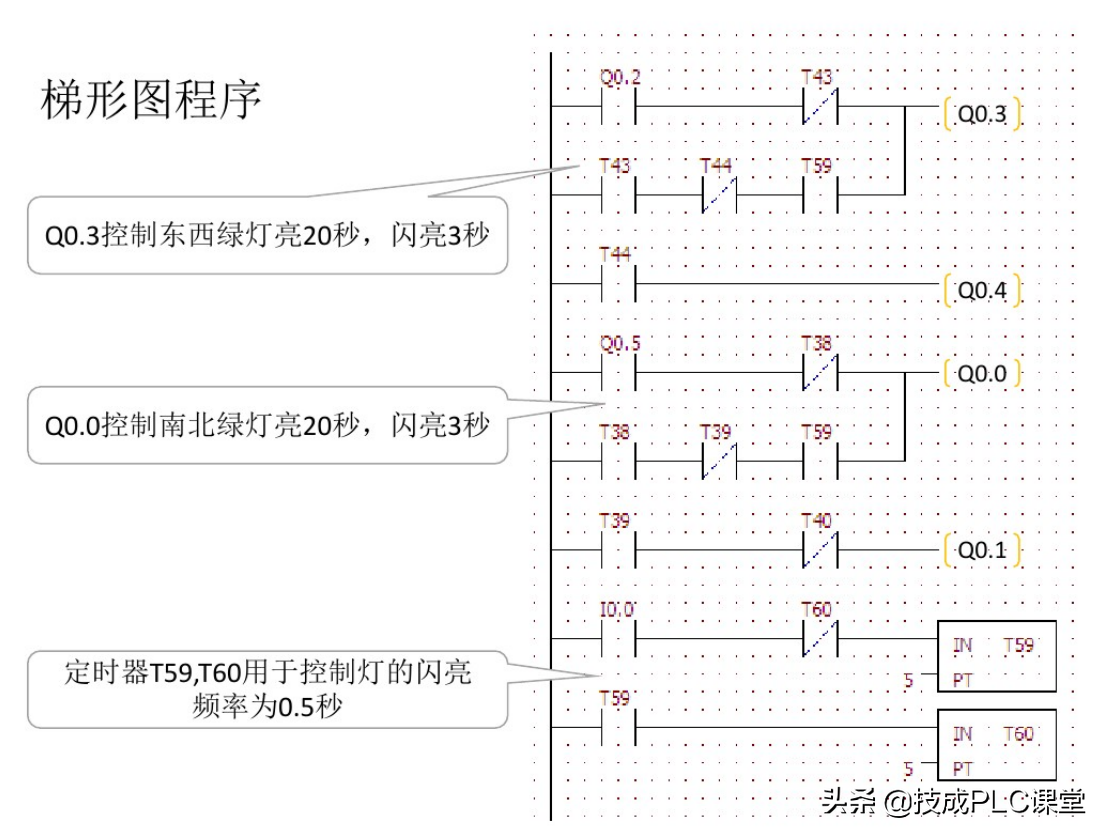

时序图是描述设备工作过程的时间次序图，也是用于直观分析设备工作过程中的一种图形。如电子技术中的触发器、定时器、计数器等均用时序图来描述其工作原理。在PLC顺序控制设计法编制梯形图程序时，往往是先画出时序图，再根据时序图设计流程图，再按流程图编制梯形图程序。但这对于初学者来说的确有一定困难，因为设计流程图需要多方面的知识和经验，才可完成设计任务。

能否用时序图直接编制PLC梯形图程序？经教学时间，我们认为PLC的编程灵活机动，法门有二，只要掌握了它的编程原理与规律，就可以用时序图直接编程，达到理想效果。

（来源：百度文库）

关注+私信【资料】，免费领取三菱/西门子PLC全套学习资料

PLC编程课题图文讲解----时序控制

本期给大家介绍PLC时序控制怎样编程实现。

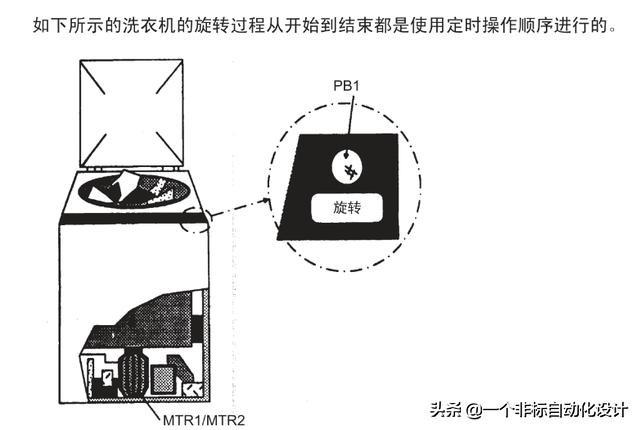

下面看题要求时序控制，按下启动按钮先以低速运转25S，再以高速运转20S，再低速运转15S后结束。

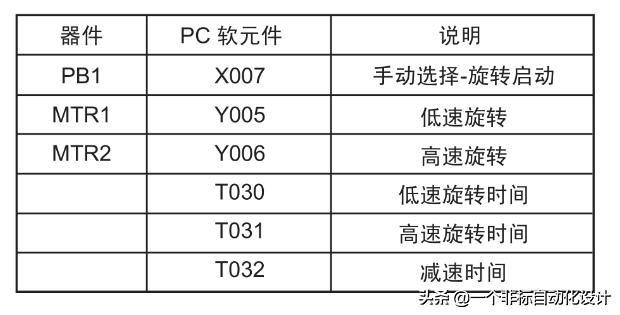

下面是IO分配，X7为启动按钮，Y5输出是低速，Y5、Y6一起输出是高速。

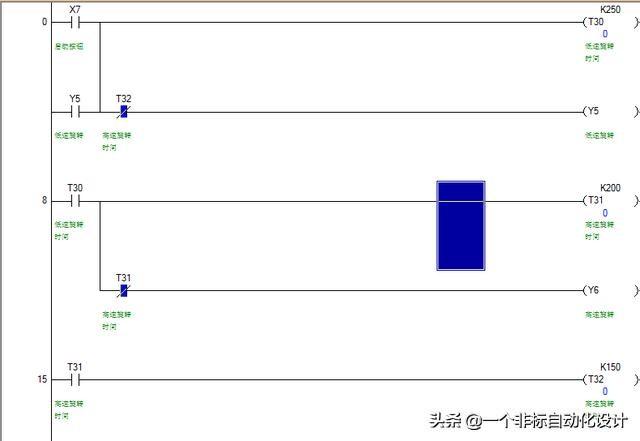

下面是PLC程序，按下X7，Y5输出自锁，低速中，T30计时25S到了，输出Y6，高速旋转，

T31计时20S后断开Y6，恢复低速旋转，T32 计时15S后点开Y5，结束。

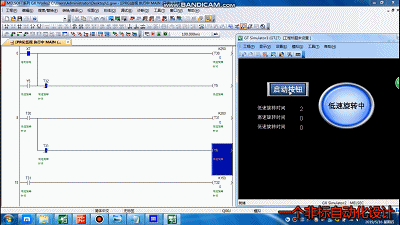

下面是一个动画，大家可以看到实际效果

有想法的朋友可以在下方评论或私信我一起交流哦，谢谢观看。

下面链接是视频讲解，有兴趣的小伙伴可以去看看。
